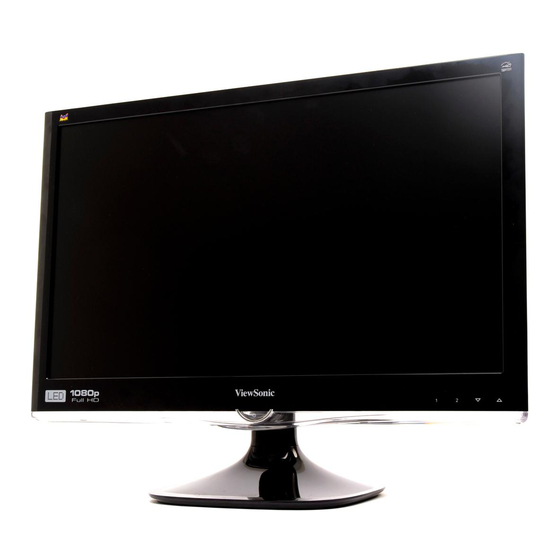

- Page 1 ® ViewSonic VX2250w-LED/VX2250wm-LED LCD Display Model No. : VS13239...
- Page 2 ITmanufacturers all over the world. About 50% of all displays worldwide are TCO certified. For displays with glossy bezels the user should consider the placement of the display as the bezel may cause disturbing reflections from surrounding light and bright surfaces. For more information, please visit www.tcodevelopment.com ViewSonic VX2250w-LED/VX2250wm-LED...
-
Page 3: Table Of Contents
メ イ ン メ ニ ュ ー コ ン ト ロ ー ル .....................11 そ の他情報 仕様 ..............................15 ト ラ ブ ル シ ュ ー テ ィ ン グ .......................16 カ ス タ マ ー サ ポ ー ト .........................17 液晶デ ィ ス プ レ イ の お手入れ .....................18 限定保証 ............................19 ViewSonic VX2250w-LED/VX2250wm-LED... -
Page 4: 規制情報
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 欧州諸国の CE 適合性 装置は EMC 指令 2004/108/EC および低電圧指令 2006/95/EC に準拠して います。 以下の記述は EU 加盟国にのみ適用します。 右記のマーク表示は WEEE（Waste Electrical and Electronic Equipment Directive 2002/96/EC) に基づくものです。 このマークは、このマークが表示されている製品を、一般のゴミとして 廃棄してはならず、廃棄を行う国や地域の規則に従って適切な回収シス テムを使用しなければならないことを示します。 ViewSonic VX2250w-LED/VX2250wm-LED... -
Page 5: 重要な安全上の注意
9. 分極プラグや接地プラグの安全規定を妨げないようにください。 分極プラグは 2 つの刃があり、一方が他方より幅広になっています。 接地プラグには 2 つの刃と 接地用の足がついています。 幅広の刃と接地用の足は安全のために用意されてい るものです。 プラグがコンセントと合わない場合には、電気技師に相談しコンセ ントを取り替えてください。 10. プラグや機器から突出した部分が踏まれたり、挟まれたりすることのないよう、 電源コードを保護してください。 簡単に接続できるよう、製品のそばに電源コン セントがあることを確認してください。 11. 付属品 / アクセサリは製造元指定のもののみを使用してください。 12. 製造元の指定する、または製品と一緒に販売されているカート、ス タンド、三脚台、ブラケット、テーブルのみを使用するようにして ください。 カートを使用して製品を移動する際には、転倒によって 怪我をしないように気をつけてください。 13. 長期間使用しない場合には、プラグを抜いてください。 14. 製品の整備点検は、認定されたサービス担当者にご依頼ください。 製品が破損し た場合には整備点検が必要です。例えば： 電源コード やプラグが破損した場合、 液体がこぼれた場合、物体が製品の上に落 ちた場合、雨や水にぬれた場合、製品 が正常に作動しない場合、もしくは落とした場合など。 ViewSonic VX2250w-LED/VX2250wm-LED... -
Page 6: Rohs 準拠の通知
ボリ臭素化ジフェニルエーテル (PBDE) 上に示した製品の成分の一部は、次に示すように RoHS 指令の付録で免除されていま す。 免除された成分の例を、次に挙げます。 1. ランプあたり 5 mg を超えない電球型蛍光ランプの水銀、および RoHS 指令の付 録で具体的に触れていない他のランプの水銀。 2. ブラウン管、電子部品、蛍光灯、および電気セラミック部品 ( 例えば、ピエゾ電 気装置 ) の鉛。 3. 高温タイプのハンダの鉛 ( すなわち、重さで 85% 以上を含む鉛系の合金 )。 4. 重さで最大 0.35% の鉛を含むスチール、重さで最大 0.4% の鉛の含むアルミ、重 さで最大 4% の鉛を含む同合金の構成要素として鉛。 ViewSonic VX2250w-LED/VX2250wm-LED... -
Page 7: 著作権情報
め、イ ン タ ー ネ ッ ト で お 買 い 上 げ の 製 品 の 登 録 を 行 っ て く だ さ い： www.viewsonic.com。ViewSonic ウィ ザー ド CD-ROM に プ リ ン ト ア ウ ト 用 の 登 録... -
Page 8: 同梱品
• D-Sub ケーブル（一部の国でのみご利用いただけます） • DVI ケーブル • ViewSonic ウィザード CD-ROM（一部の国でのみご利用いただけます） • クイックスタートガイド 注意： CD にはユーザガイド PDF ファイルと INF/ICM ディスプレイ最適化ファイル が含まれています。 INF ファイルは Windows オペレーティングシステムとの互換性 を確保し、ICM ファイル（Image Color Matching）は正確な画面上の色を確保します。 ViewSonic は INF ファイルと ICM ファイルの両方をインストールすることを推奨し ます。 注意 • 液晶ディスプレイから少なくとも18イ のを液晶ディスプレイの上に置かない でください。 ンチ離れて座ってください。... -
Page 9: クイックインストール
注意： Windows ユーザには INF ファイル お住まいの地域の ViewSonic ウェブサイ のインストールを要求するメッセージが トでオンライン製品登録を行うことがで 表示される場合があります。 INF ファイル きます。 本ガイドのカスタマーサポート は CD に含まれています。 表を参照してください。 ViewSonic ウィザード CD をコンピュータ ViewSonic ウィザード CD-ROM にプリン の CD ドライブに挿入します。 トアウト用の登録フォームが含まれてい ますので、郵送またはファックスで 画面上の指示に従ってください。 お使い ViewSonic へお送りいただくこともできま のコンピュータに CD-ROM ドライブが す。... -
Page 10: 壁取り付け（オプション
ステップ 2。 液晶ディスプレイをタオルまたは毛布の上に前面を下にして置きます。 ステップ 3。 ベースの取 り 付けに使われている 4 つのネジ をはず し ます。 ステップ 4。 VESA 対応壁取り付けキット（100 mm x 100 mm 幅）から取付金具を取 り付けます、正しい長さのネジを使用する。 ステップ 5。 壁取り付けキットの説明書に従い、液晶ディスプレイを壁に取り付けま す。 ステップ 4。4 つの VESA ネジ孔 ステップ 3。 ベースに取 り 付 けた 4 本のネジ ViewSonic VX2250w-LED/VX2250wm-LED... -
Page 11: タイミングモードの設定
を 10 秒間押し続けます。 いずれかのボタンが押され がロックされています というメッセージが 3 秒間表示されます。 ると、OSD • OSD ロック解除： [1] と上矢印 を再度 10 秒間押し続けます。 • 電源ボタンロック： [1] と下矢印 を 10 秒間押し続けます。 電源ボタンが押され 電源ボタンがロックされています ると、 というメッセージが 3 秒間表示されます。 設定がされているかどうかに関わらず、 停電後は電気が回復されると液晶ディスプ レイの電源が自動的にオンになります。 • 電源ボタンロック解除： [1] と下矢印 を再度 10 秒間押し続けます。 ViewSonic VX2250w-LED/VX2250wm-LED... -
Page 12: 画面イメージの調整
正面コントロールパネル上のボタンを使い、画面上に表示される OSD コントロール の表示と調整を行います。 OSD コントロールについては次のページの最初で説明し ます。また、11 ページの「メインメニューコントロール」で定義されています。 VX2250wm-LED Main Menu ( メインメニュー ) OSD コントロールを使って 正面コントロールパネル 詳しくは下をご覧ください メニューオプションをスクロールし、表示されたコントロールを調整します。 Contrast ( コントラスト ) 調整コントロール画面表示のショートカットでもありま す。 反転表示されたコントロールのコントロール画面を表示します。 また同じ画面上の 2 つのコントロール間を切り換えます。 アナログとデジタル接続を切り替えるショートカット。 Main Menu ( メインメニュー ) を表示するか、コントロール 画面を終了し調整を保存します。 電源ランプ 青＝オン オレンジ＝省電力 ViewSonic VX2250w-LED/VX2250wm-LED... - Page 13 VX2250w-LED Main Menu ( メインメニュー ) OSD コントロールを使って 正面コントロールパネル 詳しくは下をご覧ください メニューオプションをスクロールし、表示されたコントロールを調整します。 Contrast ( コントラスト ) 調整コントロール画面表示のショートカットでもありま す。 反転表示されたコントロールのコントロール画面を表示します。 また同じ画面上の 2 つのコントロール間を切り換えます。 アナログとデジタル接続を切り替えるショートカット。 Main Menu ( メインメニュー ) を表示するか、コントロール 画面を終了し調整を保存します。 電源ランプ 青＝オン オレンジ＝省電力 ViewSonic VX2250w-LED/VX2250wm-LED...
- Page 14 または下 ボタンを押します。 5. 調整を保存しメニューを終了するには、[1] ボタンを 2 回 押します。 次のヒントはお使いのディスプレイの最適化に役立ちます： • コンピュータのグラフィックスカードを調整し、液晶ディスプレイに 1920 x 1080 @ 60Hz のビデオ信号を出力するようにします。 （グラフィックスカードのユーザ ガイドで「リフレッシュレートの変更」の指示を参照してください。 ） • 必要な場合は、H. POSITION ( 横位置 ) 及び V. POSITION ( 縦位置 ) 機能を使い、 画面イメージが完全に見えるようになるまで微調整を行ってください。 （画面端 周囲の黒い境界は液晶ディスプレイの明るい「アクティブエリア」にぎりぎり触 れるようにします。 ） ViewSonic VX2250w-LED/VX2250wm-LED...
- Page 15 Contrast ( コントラスト ) はイメージ背景 ( 黒レベル ) と前景 ( 白レベ ル ) 間の差を調整します。 Brightness ( 輝度 ) は画面イメージの背景の黒レベルを調整します。 Input Select( 入力選択 ) では、複数のコンピュータを LCD ディスプレ イに接続しているときに、入力を切り替えます。 Audio Adjust ( オーディオ調整 ) （VX2250wm-LED のみ） Volume ( 音量 ) はオーディオの音量を大きくしたり、小さくしたり、 ミュートにしたりします。 Mute ( ミュート ) は一時的に音声出力を無音にします。 ViewSonic VX2250w-LED/VX2250wm-LED...
- Page 16 色が得られます。 User Color ( ユーザカラー ) 赤 (R)、緑 (G)、 そして青 (B) の個別調整が できます。 1. ［ 2］ ボタンを押して色（R、G または B）を選択します。 2. 選択した色を調整するには、 と を押します。 重要： 製品が既定タイミングモードに設定されているとき Main Menu ( メインメニュー ) から RECALL ( リコール ) を選択すると、色は 6500K の出荷時既定値に戻ります。 ViewSonic VX2250w-LED/VX2250wm-LED...
- Page 17 注意： VESA 1920 x 1080 @ 60Hz ( 推奨 ) とは、解像度が 1920 x 1080、 リフレッシュレートが 60Hz であることを意味します。 Manual Image Adjust ( 手動イメージ調整 ) は Manual Image Adjust ( 手動 イメージ調整 ) メニューを表示します。 H./V. Position ( 縦 / 横位置 ) は画面イメージを左右または上下に移動しま す。 H. Size ( 横幅 ) は画面イメージの横幅を調整します。 ViewSonic VX2250w-LED/VX2250wm-LED...
- Page 18 Setup Menu ( セットアップメニュー ) は次のメニューを表示します： Language Select ( 言語選択 ) ではメニューとコントロール画面で使用す る言語を選択することができます。 Resolution Notice ( 解像度情報 ) は使用に最適な解像度を知らせます。 OSD Position (OSD 位置 ) では OSD メニューとコントロール画面を移動 させることができます。 OSD Timeout (OSD タイムアウト ) では OSD 画面表示時間の長さを設 定できます。 例えば、 「15 秒」に設定すると、コントロールが 15 秒以 内に押されない場合、表示画面が消えます。 ViewSonic VX2250w-LED/VX2250wm-LED...
- Page 19 Auto Power Off ( 自動電源オフ ) が有効になっている場合、3 分間信号 が検出されなければ、ディスプレイの電源が自動的にオフになります。 Power Indicator ( 電源インジケータ ) では、電源インジケータで電源の オンまたはオフを選択できます。 Memory Recall ( メモリリコール ) は、ディスプレイが本マニュアルの仕 様に記載されている出荷時既定タイミングモードで動作している場合、 調整を出荷時の設定状態に戻します。 除外： このコントロールは User Color ( ユーザカラー ) コントロール、 Language Select ( 言語選択 ) または電源ロック設定による変更に影響し ません。 ViewSonic VX2250w-LED/VX2250wm-LED...
- Page 20 BSMI, CCC, PSB, C-Tick, KC, CE, Ergo, 規制 Gost-R/Hygienic, Ukraine, TCO 5.0, SASO, UL/cUL, FCC-B, ® ICES-B, TUV-S/UL-AR S Mark, NOM, E NERGY 26W ( 標準的 ) (VX2250w-LED) ( 青色 LED) 省電力モード オン 34W ( 標準的 ) (VX2250wm-LED) ( 青色 LED) <0.1W...
-
Page 21: トラブルシューティング
• 別の電気機器（ラジオなど）を電源コンセントに差込み、コンセントが適切な電 圧を供給しているか確認してください。 電源は入るが画面イメージが表示されない • 液晶ディスプレイ付属のビデオケーブルがしっかりとコンピュータ背面のビデオ 出力ポートに接続されているか確認してください。 ビデオケーブルの他端が液晶 ディスプレイに着脱可能に接続される場合、しっかりと液晶ディスプレイに接続 してください。 • 輝度とコントラストを調整してください。 • G3 より古い Macintosh コンピュータを使用している場合、Macintosh アダプタが必 要です。 色が違う、おかしい • いずれかの色（赤、緑、青）がない場合、ビデオケーブルがしっかりと接続され ているか確認してください。 ケーブルコネクタのピンが緩んでいる、または破損 している場合、適切に接続されません。 • 液晶ディスプレイを別のコンピュータに接続してください。 • 古いグラフィックスカードをお使いの場合、ViewSonic に DDC 非対応アダプタ ® についてお問い合わせください。 コントロールボタンが動作しない • 一度に 1 つのボタンのみを押してください。 ViewSonic VX2250w-LED/VX2250wm-LED... -
Page 22: カスタマーサポート
カスタマーサポート 技術サポートまたは製品サービスについては、 下表を参照するか販売店にお問い合わ せください。 注意： 製品のシリアル番号が必要となります。 国 / 地域 ウェブサイト 電話 電子メール www.viewsonicjapan.co.jp service@jp.viewsonic.com 日本 0120 341 329 ViewSonic VX2250w-LED/VX2250wm-LED... -
Page 23: 液晶ディスプレイのお手入れ
液晶ディスプレイのお手入れ • 液晶ディスプレイの電源がオフになっていることを確認してください。 • 画面またはケースに直接液体をスプレーしたり、かけたりしないでください。 画面のお手入れ： 1. きれいで柔らかく、糸くずの出ない布で画面を拭きます。 これでほこりやごみを 取り除くことができます。 2. 画面がまだ汚れている場合、少量のノンアンモニア、ノンアルコールベースのガ ラスクリーナーをきれいで柔らかく糸くずの出ない布につけて画面を拭いてくだ さい。 ケースのお手入れ： 1. 柔らかい乾いた布を使用してください。 2. ケースがまだ汚れている場合、少量のノンアンモニア、ノンアルコールベースの 研磨剤を含まない弱い洗剤をきれいで柔らかく糸くずの出ない布につけて表面を 拭いてください。 免責条項： • ViewSonic ® はアンモニアまたはアルコールベースのクリーナーを液晶ディスプレ イまたはケースに使用することはお勧めしません。 化学クリーナーの中には液晶 ディスプレイの画面及び / またはケースに損傷を与えるものがあることが報告さ れています。 • ViewSonic はアンモニアまたはアルコールベースのクリーナーの使用に起因する 損傷の責を負いません。 ViewSonic VX2250w-LED/VX2250wm-LED... -
Page 24: 限定保証
呼ばれる状況を呈するあらゆる製品。 4. 取り外し、取り付け、一方向の輸送、保険およびサービス料のセットアップ。 サービスを受けるには： 1. 保証に基づきサービスを受けるには、ViewSonic カスタマーサポートにお問い合 わせください（カスタマーサポートページを参照） 。 その際製品のシリアル番号を 示す必要があります。 2. 保証サービスを受けるには、(a) 日付入りの保証書原本、(b) お名前、(c) ご住所、 (d) 問題の詳細、(e) 製品のシリアル番号の提示が求められます。 3. 製品を元の箱に梱包し、ViewSonic の認定サービスセンターまたは ViewSonic に持 ち込みまたはご送付ください。 4. より詳しい説明またはお近くの ViewSonic サービスセンターの名前については、 ViewSonic にお問い合わせください。 黙示保証の制限： 特定目的に対する適合性の黙示保証を含め、明示的または黙示的を問わず、ここで 説明される内容を超えたいかなる保証もありません。 4.3: ViewSonic LCD Warranty Page 1 of 2 LCD_LW02 Rev. - Page 25 損害の除外： ViewSonic の賠償責任は製品の修理または代替の費用に限定されます。 ViewSonic は 次に対し賠償の責を負いません： 1. 当社がそのような損失の可能性について報告を受けていたとしても、本製品の欠 陥により発生した他の財産に対する損害、不便さ、本製品の使用不能、時間的損 失、利益の損失、商業的機会の損失、商業的信用の損失、取引関係への干渉、ま たはその他商業的損失に基づく損害。 2. 二次的、間接的またはその他を問わず、その他あらゆる損害。 3. 第三者によるお客様に対するあらゆる要求。 4. ViewSonic から権限を付与されていない人物による修理または修理の試み。 州法の発効： 本保証はお客様に特定の法律上の権利を付与します。お客様はまた州によって異な るその他権利を有します。 州によっては、黙示的保証の制限及び / または二次的或い は間接的損害の除外を認めない場合があります。このため、上記の制限及び除外が お客様に適用されない場合があります。 米国及びカナダ以外での販売： 米国及びカナダ以外で販売された ViewSonic 製品に対する保証情報とサービスにつ いては、ViewSonic またはお住まいの地域の ViewSonic 販売店にお問い合わせくださ い。 中国（香港、マカオ、台湾を除く）における本製品に対する保証期間は、メンテナ ンス保証書に記載の条件の対象となります。 ヨーロッパとロシアのユーザーの場合、提供される保証の完全な詳細は www.viewsoniceurope.com で Support/Warranty Information ( サポート / 保証情報 ) を参...
