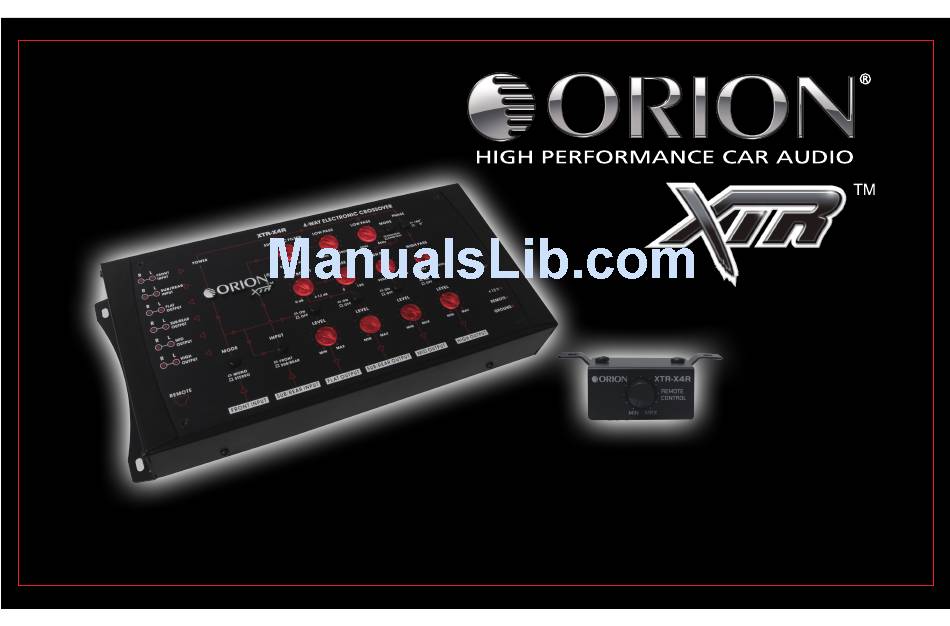

  • Page 1 XTR-X4R 4-Way Electronic Crossover Network OWNER’S MANUAL w/Remote Level Control...
  • Page 2 TABLE OF CONTENTS WHAT’S IN THE BOX PRACTICE SAFE SOUND RECORD YOUR SERIAL NUMBER AND DATE...
  • Page 3 INTRODUCTION... ORION...

  • Page 4: What's In The Box

    WHAT’S IN THE BOX PRACTICE SAFE SOUND 2 channel input & 4 channel output electronics crossover Red light illuminated control panel Rotary control knobs 12dB per octave crossover slope PWM power supply Remote level controls Front & sub/rear input mode switch Variable low pass frequency control 50Hz-500Hz (SUB/REAR OUTPUT) Manual on/off switch on each output channel...

  • Page 5: Features And Specifications

    FEATURES AND SPECIFICATIONS 4-WAY ELECTRONIC CROSSOVER XTR-X4R SUBSONIC FILTER LOW PA SS LOW PA SS PHA SE POWER FRONT MODE INPUT SUB/REAR HIGH PA SS BAND PA SS INPUT 20Hz 40Hz 50Hz 500Hz 2KHz 8KHz FLAT BA SS BOOST PHA SE...
  • Page 6 FEATURES AND SPECIFICATIONS 1. LEVEL CONTROL This control sets the sub/rear gain control. 0dB-12dB 2. PHASE SWITCH Shift allows 0 degree to 180 degrees. 3.VARIABLE HIGH-PASS FREQUENCY CONTROL By turning the selector you can choose the high-pass crossover points from 1.2KHz-14KHz. 4.HIGH OUTPUT LEVEL CONTROL For adjusting the high output level.

  • Page 7: System Wiring

    SYSTEM WIRING 4-WAY ELECTRONIC CROSSOVER XTR-X4R SUBSONIC FILTER LOW PA SS LOW PA SS PHA SE POWER FRONT MODE INPUT SUB/REAR HIGH PA SS INPUT BAND PA SS 20Hz 40Hz 50Hz 500Hz 2KHz 8KHz FLAT BA SS BOOST PHA SE...

  • Page 8: Mounting And Installation

    MOUNTING AND INSTALLATION...

  • Page 9: Noise Check And System Adjustment

    NOISE CHECK AND SYSTEM ADJUSTMENT fl a t, sub/rear, mid, high...

  • Page 10: Tbouble Shooting Guide

    TBOUBLE SHOOTING GUIDE...
  • Page 11 Con el ORION XTR-X4R, oirá todas las dinámicas en el grave, y también oirá las exquisiteces como los dedos que deslizan a través de las cuerdas de la guitarra. El X4R también permite que el usuario agrupe los amplificadores y los altavoces separados en conjunto discreto para que juegue como una unidad cohesiva, en armonía con los demás.
  • Page 12 QUÉ ESTÁN EN LA CAJA PRACTICE SAFE SOUNDTM à Crossover electrónico de 2 canales de entrada y 4 canales de salida Para evitar cortocircuitos, asegúrese de desconectar el cable de tierra de la batería negativa antes del cableado del sistema. Panel de control iluminado de luz roja Perillas de control giratorias Al terminar la instalación, asegúrese de verificar otra vez para asegurar que...

  • Page 13: Características Y Especificaciones

    CARACTERÍSTICAS Y ESPECIFICACIONES XTR-X4R 4-WAY ELECTRONIC CROSSOVER SUBSONIC FILTER LOW PA SS LOW PA SS PHA SE POWER FRONT MODE INPUT SUB/REAR HIGH PA SS BAND PA SS INPUT 20Hz 40Hz 50Hz 500Hz 2KHz 8KHz FLAT BA SS BOOST PHA SE...
  • Page 14 FUNCIONES Y ESPECIFICACIONES 1. CONTROL DE NIVEL Este control ajusta el control de ganancia de sub/trasera. Refuerzo de grave ajustable 0dB-12dB 2. INTERRUPTOR DE FASE Se puede cambiar entre 0 grado a 180 grados. Crossover seleccionable 3. CONTROL DE FRECUENCIA DE PASO ALTO VARIABLE Con girar el sector, puede seleccionar los puntos de crossover de paso alto desde Frecuencia 1.2KHz a 14KHz.

  • Page 15: Cableado Del Sistema

    CABLEADO DEL SISTEMA 4-WAY ELECTRONIC CROSSOVER XTR-X4R SUBSONIC FILTER LOW PA SS LOW PA SS PHA SE POWER FRONT MODE INPUT SUB/REAR HIGH PA SS BAND PA SS INPUT 20Hz 40Hz 50Hz 500Hz 2KHz 8KHz FLAT BA SS BOOST PHA SE...

  • Page 16: Montaje E Instalación

    MONTAJE E INSTALACIÓN Su nuevo Crossover de serie XTR viene completamente con todos los hardware requeridos montados. Marque la ubicación de los agujeros de tornillo para montaje conposicionar el Crossover en el lugar en que quiere instalarlo y utilice una punta trazadora (o uno de los tornillos de montaje) insertada en cada uno de los agujeros de montaje para marcar la superficie de montaje.
  • Page 17 VERIFICACIÓN DE RUIDO Y AJUSTE DEL SISTEMA VERIFICACIÓN DE RUIDO Verifique todo el sistema de audio para los ruidos antes de fijar permanentemente el montaje del CROSSOVER 1. Encienda el motor. 2. Encienda el sistema de audio. 3. Revise el motor y cambie el VOLUMEN del sistema de audio para determinar si hay cualquier ruido no deseado. Si hay algún ruido no deseado, apague ambos el sistema de audio y el motor.

  • Page 18: Guía De Solución De Problemas

    GUÍA DE SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA POSIBLE 1. Hay un distorsión audible en un nivel de volumen bajo. Los niveles de salida NO son correctamente ajustados.  Las frecuencias del crossover no son correctamente ajustadas.  Verifique si hay cortocircuito en los cables de altavoz. ...
