Core CGT 400 Instruction Manual

Hide thumbs Also See for CGT 400:

Advertisement

Quick Links

See also: Service Manual
Enlarged version

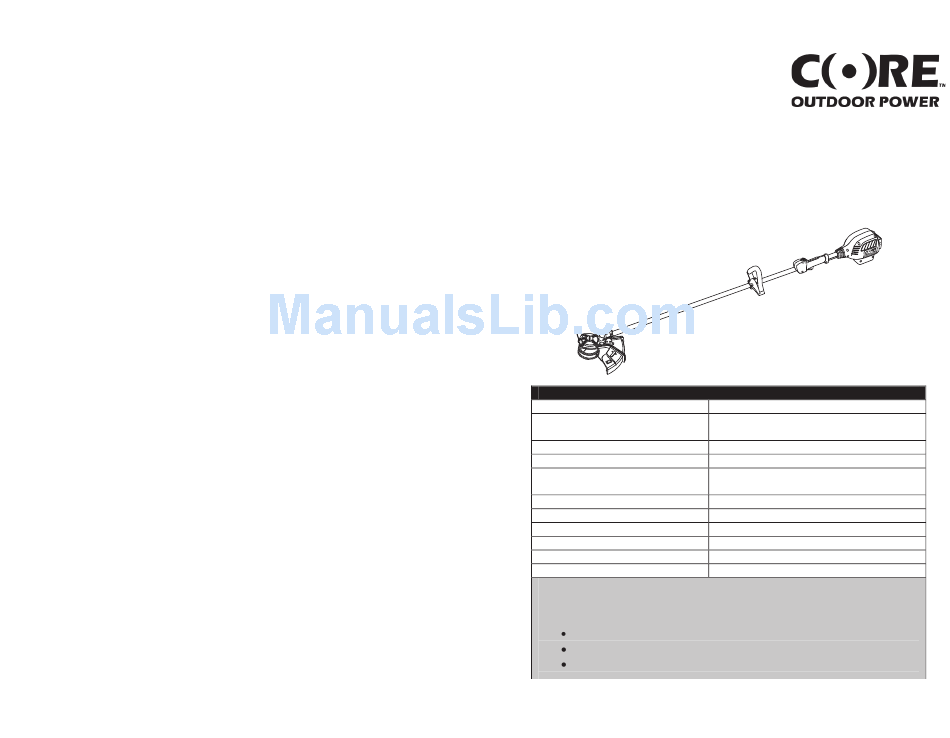

PRODUCT SPECIFICATIONS

Power Cell:
Head speed:
Head type:
Trimmer line:
Chargers:
Charger input:
Charger output:
Replacement Power Cell:
Replacement chargers:
Weight: (with Power Cell)
Weight: (without Power Cell)
Need Assistance?
Call us on our toll free customer support line:
1-855-831-CORE (2673)
Technical questions
Warranty or aftermarket service, or replacement parts
Parts missing from package
TM
CORE
Outdoor Power, 36235 Kerr Dam Rd., Polson, Montana USA 59860
GasLess
Trimmer
TM

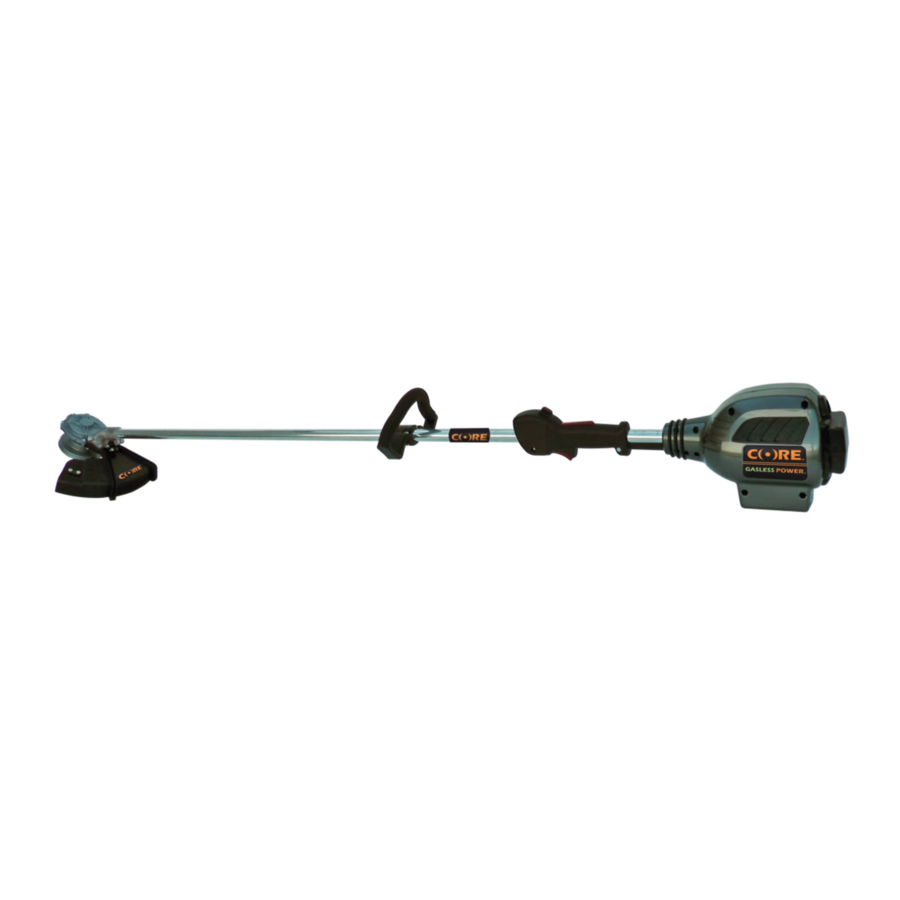

CGT 400
Instruction Manual
20.5 Volt high energy Li-Ion
7,000 RPM (loaded) Torque mode
5,000 RPM
Dual line bump feed
.095" Dia. 20' on spool
1 hour Rapid charger or 3 hour
Standard Charger
120 V AC, 60 Hz
24 V DC
CFC 6500
CRC 6500 or CSC 6500 S
11 Lbs
8 Lbs
