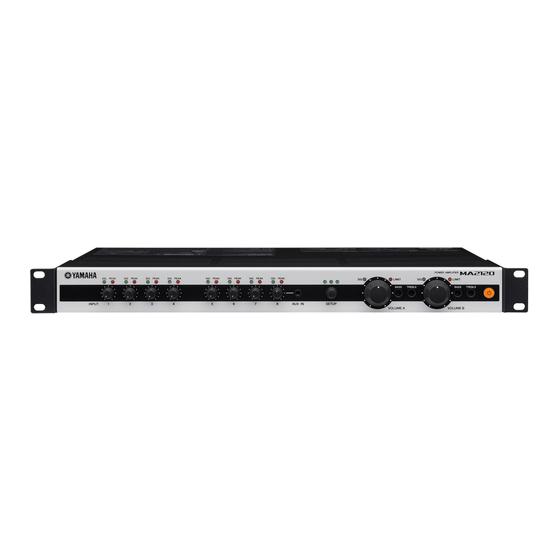

Summary of Contents for Yamaha MA2120
- Page 1 POWER AMPLIFIER Setup Guide Installationsanleitung Guide de configuration Guía de configuración Guida alla configurazione Guia de Configuração Руководство по настройке 设置指南 セ ッ ト ア ッ プ ガ イ ド...
-
Page 2: Table Of Contents
В данном Руководстве по настройке описаны настройки после установки и подключения панелей управления и дистанционного управления. • Иллюстрации в данном руководстве приводятся исключительно в целях разъяснения инструкций и могут не полностью соответствовать реальному устройству. • Названия компаний и продуктов в данном руководстве являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний. Руководство по настройке MA2120... -
Page 3: Прикрепление Штекеров Euroblock
Штекер Euroblock ПРИМЕЧАНИЕ • Обязательно используйте поставляемые штекеры Euroblock. Если штекеры утеряны, свяжитесь с местным дилером Yamaha. • При подключении к разъемам 1–6 [INPUT] используйте 6-контактные штекеры Euroblock. • Чтобы подготовить кабель для подключения к разъему Euroblock, зачистите многожильный провод, как показано на рисунке, используя... -
Page 4: Подключение Микрофонов И Внешних Устройств
для переключения зоны, на которую подается аудиовыход. Используйте стереофонический мини-штекер для подключения через разъем [AUX IN] на передней панели. Сигнал с разъема [AUX IN] микшируется в тот же путь прохождения сигнала, что и разъем [AUX IN] 8. Руководство по настройке MA2120... -
Page 5: Подключение Усилителя Мощности Pa2120
Дальнейшее расширение Задняя панель PA2120 В режиме настройки можно задать, будет ли уровень выходного сигнала с разъемов [LINE OUT] на MA2120 привязываться к уровню выходного сигнала с контактов [SPEAKERS] на MA2120 или контролироваться независимо. Установите регуляторы [VOLUME] на PA2120 в максимальное... -
Page 6: Подключение Панели Управления
Подключение цифровой панели управления Yamaha Digital Control Panel (DCP1V4S, DCP4S, DCP4V4S) к MA2120 позволяет удаленно регулировать громкость, управлять переключением входов и т. п. Можно подключить до двух DCP-устройств. Общая длина кабелей от MA2120 до последней панели управления не должна превышать 800 метров (при использовании кабелей 24AWG). -
Page 7: Использование Разъема [Remote] (3-Контактный Euroblock)
• Если устройство переключается в режим ожидания с помощью разъема [REMOTE], нельзя включать питание снова, нажав на кнопку [z] на передней панели, или посредством функции автоматического включения при обнаружении входного сигнала. Питание можно включить обратно только с помощью разъема [REMOTE]. • Если звук устройства приглушается с помощью разъема [REMOTE], кнопка [z] начинает мигать зеленым цветом. Руководство по настройке MA2120... -
Page 8: Режим Настройки (Дополнительные Настройки)
Режим настройки (Дополнительные настройки) Дополнительные настройки усилителя мощности MA2120 можно установить с помощью преобразователя [SETUP] и регуляторов уровня входного сигнала 1–8. Регуляторы уровня входного сигнала 1–8. Преобразователь [SETUP] Существует три типа режимов настройки, которые можно использовать для конфигурации дополнительных настроек. Последовательность... -
Page 9: Последовательность Действий
Поворачивайте преобразователь [SETUP] для регулировки уровня компрессии. Значение параметра меняется при каждом нажатии преобразователя. (значение по Выкл.: умолчанию) 2 и 3: 5 и 6: Нажмите преобразователь [SETUP] для применения настроек. Статус возвращается к выбору каналов (Шаг 3). Руководство по настройке MA2120... -
Page 10: Применение Эквалайзера (Eq) К Входному Сигналу
+10 дБ: ПРИМЕЧАНИЕ Когда установленное значение эквалайзера для [INPUT 7] и [INPUT 8] превышает +5 дБ, запускается функция усиления (enhancer) и добавляются гармонические обертоны. Нажмите преобразователь [SETUP] для применения настроек. Статус возвращается к выбору каналов (Шаг 3). Руководство по настройке MA2120... -
Page 11: Применение Эха/Реверберации К Входному Сигналу
Значение параметра меняется при каждом нажатии преобразователя. 0 %: 10 %: от 20 до 40 %: (значение по 50 %: умолчанию) от 60 до 90 %: 100 %: Нажмите преобразователь [SETUP] для применения настроек. Статус возвращается к выбору каналов (Шаг 3). Руководство по настройке MA2120... -
Page 12: Настройка Чувствительности Подавления (Ducker)
сигнала 8, можно выбрать, к какому входному каналу вы хотите применить функцию регулятора уровня. Поворачивайте преобразователь [SETUP] для выбора целевого уровня. (значение по Выкл.: умолчанию) Низкий: Обычный: Нажмите преобразователь [SETUP] для применения настроек. Статус возвращается к выбору каналов (Шаг 3). Руководство по настройке MA2120... -
Page 13: Настройка Громкости Гонга
с помощью регулятора [VOLUME]. Поверните преобразователь [SETUP], чтобы включить или отключить функцию связанной работы для [SPEAKERS] and [LINE OUT]. (значение по Выкл.: умолчанию) Вкл.: Нажмите преобразователь [SETUP] для применения настроек. Статус возвращается к выбору каналов (Шаг 3). Руководство по настройке MA2120... -
Page 14: Модуль Подавления Обратной Связи Микрофона
Нажмите регулятор уровня входного сигнала 1. Поверните преобразователь [SETUP] для переключения между режимами продолжения использования предыдущих настроек или инициализации настроек при включении питания. (значение по Продолжить: умолчанию) Инициализация: Нажмите преобразователь [SETUP] для применения настроек. Статус возвращается к Шагу 3. Руководство по настройке MA2120... -

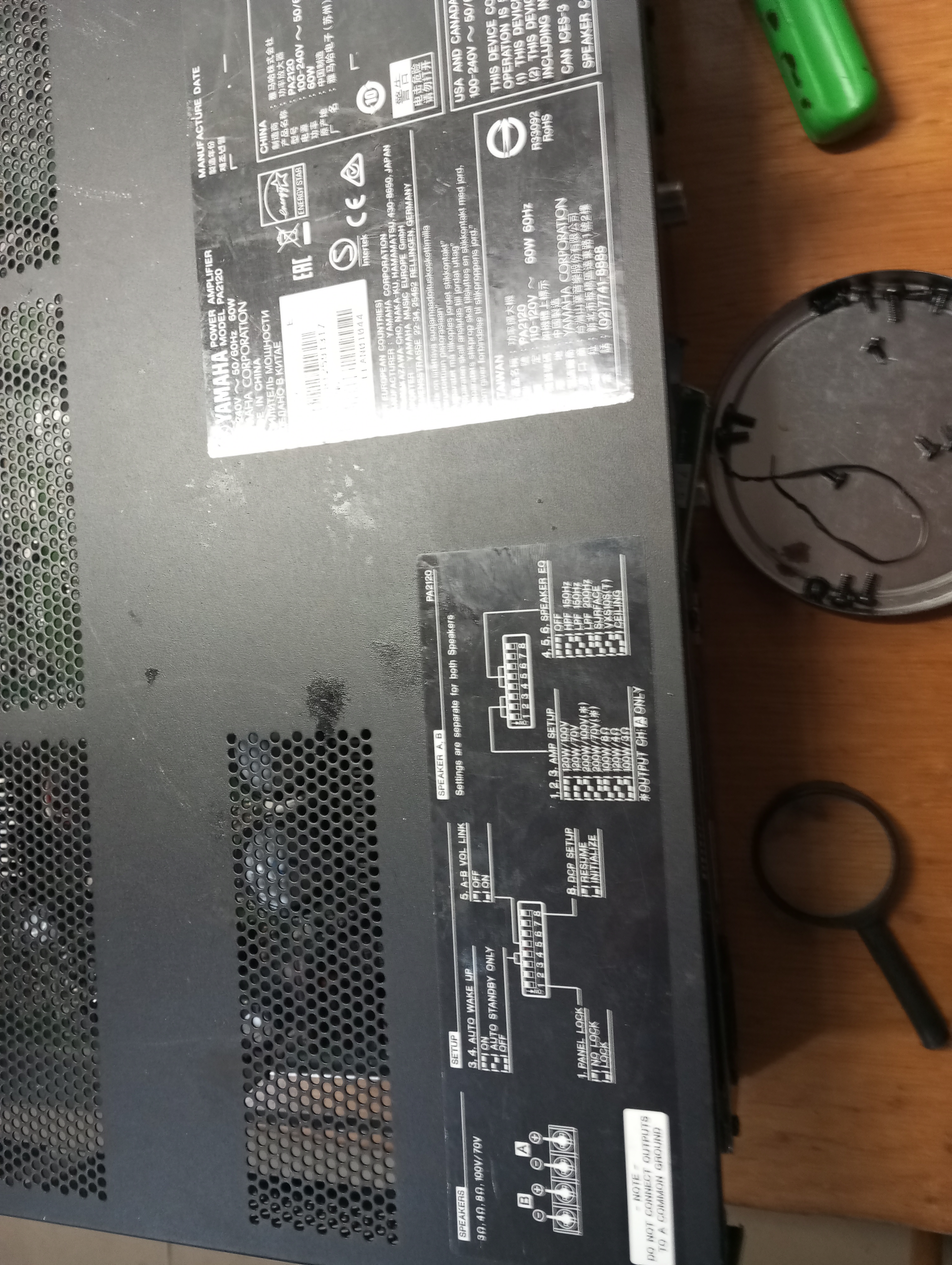

Page 15: Список Настроек Dip-Переключателей
Привязка выкл. (Уровни громкости [SPEAKERS] и разъема [LINE OUT] контролируются независимо.) Привязка вкл. (Выход [SPEAKERS] и разъема [LINE OUT] контролируются вместе.) ПРИМЕЧАНИЕ При включенной функции привязки вы можете контролировать уровень громкости с помощью регуляторов [SPEAKER] и [LINE OUT] на DCP-устройстве. Руководство по настройке MA2120... -
Page 16: Dip-Переключатели [Speaker A] И [Speaker B]
Фильтр высоких частот 150 Гц Фильтр низких частот 150 Гц Фильтр низких частот 200 Гц Коррекция частоты настроена под динамики серии Yamaha VXS Коррекция частоты настроена под сабвуфер Yamaha VXS10S/VXS10ST (45–150 Гц) Коррекция частоты настроена под динамики серии Yamaha VXC Руководство по настройке MA2120... -
Page 17: Приложение
[INPUT 5] вкл./выкл. [INPUT 6] вкл./выкл. [INPUT 7] вкл./выкл. [INPUT 8] вкл./выкл. [INPUT 1] вкл./выкл. [INPUT 3] вкл./выкл. 4, 5 Гонг вкл. Гонг вкл. Приглушить [INPUT] 7 и 8 Приглушить [INPUT] 7 и 8 6, 7 Руководство по настройке MA2120... -
Page 18: Подключения С Высоким Или Низким Импедансом
применяемыми акустическими системами и трансформаторами для динамиков. Также возможно подключение акустических систем с другой номинальной мощностью входа. При использовании акустических систем, способных изменять номинальную мощность входа (серии Yamaha VXC и VXS и т. п.), эту возможность можно использовать для варьирования громкости каждого динамика. -
Page 19: Technical Specifications
Terminal MIC/LINE IN INPUT 1-6 3.5mm Euro Block 6pin x3 balanced LINE IN INPUT 5-6 MONO RCA PIN x4 unbalanced INPUT 7-8 STEREO RCA PIN x2 unbalanced INPUT 8 3.5mm STEREO mini phone x1 (Front Panel) unbalanced MA2120 Setup Guide... -
Page 20: Electrical Characteristics
SETUP x3 (Green), OUTPUT SIGNAL x2 (Green), OUTPUT LIMIT x2 (Red) AC Power Requirement 100V, 120V, 230V-240V 50Hz/60Hz (*1) *1 It has confirmed that it is working with ±10% of the voltage of the rated supply voltage. MA2120 Setup Guide... -
Page 21: General Specifications
18.90 x 1.73 x 13.82 inch Net Weight 4.9kg Included Accessories AC power cord (2.0m) x1, 3.5mm Euroblock plug (6pin) x3, 3.5mm Euroblock plug (3pin) x1, Owner's Manual x1, Setup Guide x1 Optional accessories Digital Control Panel (DCP1V4S-US/EU, DCP4V4S-US/EU, DCP4S-US/EU ） MA2120 Setup Guide... - Page 22 Technical Specifications Dimensions (unit: mm) MA2120 Setup Guide...
-
Page 23: Block Diagram
Technical Specifications Block Diagram MA2120 Setup Guide... -
Page 24: Level Diagram
Technical Specifications Level Diagram MA2120 Setup Guide... -
Page 25: Current Draw
200W-70V ： 0.87 AMP-MODE 200W-100V ： 1.90 AMP-MODE ： 3Ω 2.05 AMP-MODE 4Ω ： 1.83 AMP-MODE 8Ω ： 1/3 output power 1.89 AMP-MODE ： 120W-70V 1.91 AMP-MODE 120W-100V ： 1.71 AMP-MODE 200W-70V ： 1.68 AMP-MODE ： 200W-100V MA2120 Setup Guide... - Page 26 Yamaha Pro Audio global website http://www.yamahaproaudio.com/ Yamaha Downloads http://download.yamaha.com/ Manual Development Department © 2016 Yamaha Corporation Published 02/2016 KSHD-A0 Printed in China ZT16370...
