Úvod
Vážený zákazníku!
Děkujeme Vám za nákup produktu NAVITEL®.
R600 je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány
v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

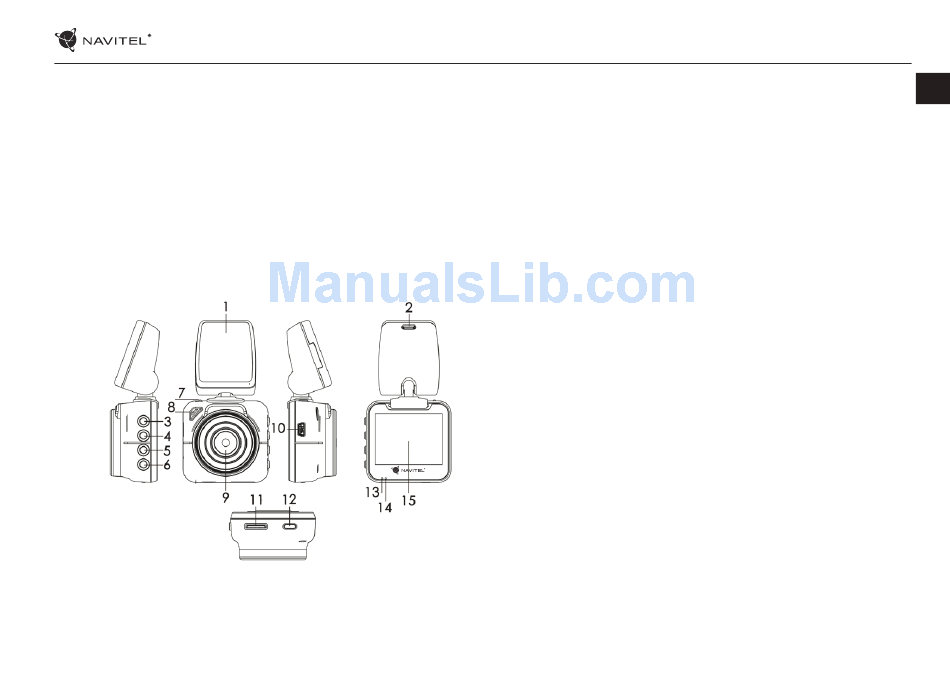

Vnější vzhled
1. Držák
2. Slot pro nabíječku
do auta
3. Menu
4. Nahoru
5. Dolů
6. OK
7. Uzamykání držáku
NAVITEL R600
8. Reproduktor
9. Kamera
10. Mini USB slot
11. Slot na SD kartu
12. Zapnutí/vypnutí
13. Modrá kontrolka
14. Červená kontrolka
15. Displej
| 1
CZ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the R600 and is the answer not in the manual?

Questions and answers

Related Manuals for Navitel R600

Summary of Contents for Navitel R600

  • Page 1 Děkujeme Vám za nákup produktu NAVITEL®. R600 je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.
  • Page 2 UŽIVATELSKÁ PŘÍRUČKA Tlačítka Tlačítko Funkce Zapnutí/vypnutí Stiskněte a po dobu 3 sekund podržte k zapnutí nebo vypnutí zařízení. Stiskněte pro vstup do hlavního menu. V režimu Videa stiskněte pro zastavení přehrávání a pro návrat na začátek Menu videa; stiskněte ještě jednou pro vstup do hlavního menu. V režimu Videa/Fotky stiskněte a podržte pro zobrazení...

  • Page 3: Funkce Zařízení

    NAVITEL R600 Funkce zařízení Záznam Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání (blikající modrá kontrolka). Stisknutím tlačítka OK nahrávání zastavíte (modrá kontrolka se ustálí). Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží.

  • Page 4: Bezpečnostní Opatření

    UŽIVATELSKÁ PŘÍRUČKA Instalace 1. Vypněte motor vozidla. 2. Vložte SD kartu do zařízení. Poznámka použijte vysokorychlostní SD kartu (Třída 6 a výše); kapacita by měla být v rozmezí 8-256 GB. 3. Připevněte držák se zařízením na čelní sklo. 4. Připojte autonabíječku do zásuvky zapalovače. 5.
  • Page 5 NAVITEL R600 Specifikace Čip NOVATEK NT96650 Napájení USB2.0 DC5V 1.5A Displej 2’’ Frekvence 50HZ/60HZ Kamera SONY 322 200mAh 3.7V dobíjecí Baterie baterie Formát záznamu videa Provozní napětí 700mA Formát obrazu Rozlišení obrazu Mikrofon/reproduktor Podporováno Uložiště SD karta Angličtina/čeština/ francouzština/němčina/ Kapacita SD karty Max.

  • Page 6: Device Layout

    Thank you for purchasing this NAVITEL® product. R600 is a multifunctional high-definition DVR with many functions and features that are described in this User Manual. Please read the manual carefully before using the device, and keep it for future reference.
  • Page 7 NAVITEL R600 Buttons Button Functions Power Press and hold for 3 seconds to turn the device on or off. Press to access the main menu. In Video mode, press to stop playback and return to the beginning of the Menu video;...

  • Page 8: Device Functions

    USER MANUAL Device functions Video Connect the device to an external power supply and it will turn on and start recording automatically (indicated by the flashing blue light). Press the OK button to stop recording (the blue light will become steady).

  • Page 9: Installation

    NAVITEL R600 Installation 1. Stop the car engine. 2. Put the SD card into the DVR. Note use a high-speed SD card (Class6 above); capacity should be within 8-256 GB. 3. Secure the device on the windshield with the adhesive mount.

  • Page 10: Specifications

    10 | USER MANUAL Specifications Processor NOVATEK NT96650 Power USB2.0 DC5V 1.5A Display 2” Frequency 50HZ/60HZ Camera SONY 322 200mAh 3.7V Recharge- Battery Recording format able battery Image format Working current 700mA Image resolution Microphone/speaker Supported Storage SD card Czech/English/French/ SD card capacity 256GB max Language...

  • Page 11: Wygląd Zewnętrzny

    Wstęp Drogi kliencie! Dziękujemy za zakup produktu firmy NAVITEL®. R600 to wielofunkcyjny rejestrator o wysokiej rozdzielczości. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy zapoznać się z instrukcją i zachować ją na przyszłość. Wygląd Zewnętrzny 1. Uchwyt 8.
  • Page 12 12 | INSTRUKcjA obSłUgI Przyciski Przycisk Funkcje Naciśnij i przytrzymaj przez 3 sekundy, aby włączyć lub wyłączyć Power urządzenie. Naciśnij, aby uzyskać dostęp do menu głównego. W trybie Wideo, naciśnij, aby zatrzymać odtwarzanie i powrócić do Menu początku filmu; naciśnij jeszcze raz, aby przejść do Menu głównego. W trybie Wideo/Zdjęcia naciśnij i przytrzymaj, aby wyświetlić...

  • Page 13: Funkcje Urządzenia

    NAVITEL R600 | 13 Funkcje urządzenia Wideo Podłącz urządzenie do zewnętrznego źródła zasilania, a nagrywanie rozpocznie się automatycznie (migające niebieskie światło). Naciśnij OK, aby zakończyć nagrywanie (stałe niebieskie światło). Ponownie naciśnij OK, aby nagrać kolejny film. Każdy film zostanie zapisany automatycznie.

  • Page 14: Środki Ostrożności

    14 | INSTRUKcjA obSłUgI Instalacja 1. Wyłącz silnik. 2. Włóż kartę SD do rejestratora. Uwaga użyj karty SD o wysokiej prędkości (powyżej Class6); pojemność powinna mieścić się w przedziale 8-256 GB. 3. Zabezpiecz uchwytem urządzenie na przedniej szybie. 4. Podłącz ładowarkę samochodową do gniazda zapaliczki. 5.

  • Page 15: Parametry Techniczne

    NAVITEL R600 | 15 Parametry techniczne Procesor NOVATEK NT96650 USB2.0 DC5V 1.5A Wyświetlacz 2’’ Częstotliwość 50HZ/60HZ Aparat SONY 322 Akumulator 200mAh Bateria Format nagrywania 3.7V Format zdjęcia Zasilacz 700mA Rozdzielczość zdjęcia Mikrofon/głośnik Obsługiwany Pamięć SD card Angielski/czeski/francus- Pojemność karty SD 256GB max Język...

  • Page 16: Внешний Вид Устройства

    Уважаемый покупатель! Благодарим Вас за приобретение продукта компании NAVITEL®. R600 - многофункциональный видеорегистратор с высоким качеством видео- и фотосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства, и сохраните его на будущее.
  • Page 17 NAVITEL R600 | 17 Кнопки Кнопка Функции Нажмите и удерживайте 3 секунды для включения/выключения Power устройства Нажмите, чтобы попасть в главное меню. В режиме Видео, нажмите чтобы остановить воспроизведение и вернуться в начало записи. Нажмите еще раз, чтобы попасть в главное...

  • Page 18: Функции Устройства

    18 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Функции устройства Видеозапись При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ОК, чтобы остановить запись (синий индикатор будет гореть непрерывно). Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически...

  • Page 19: Меры Предосторожности

    NAVITEL R600 | 19 Установка 1. Заглушите двигатель. 2. Вставьте SD-карту в соответствующий слот видеорегистратора. Примечание используйте высокоскоростную (Class6 и выше) карту емкостью 8-256 GB. 3. Закрепите устройство на лобовом стекле при помощи держателя. 4. Подключите ЗУ к гнезду прикуривателя.

  • Page 20: Технические Характеристики

    20 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Технические характеристики Процессор NOVATEK NT96650 Питание USB2.0 DC5V 1.5A Дисплей 2” Частота 50Hz/60Hz Камера SONY 322 Аккумулятор 200mAh 3.7V Формат видео Рабочий ток 700mA Формат изображения Разрешение Микрофон/динамик Поддерживаются Память SD карта Английский/испанский/ немецкий/польский/ Объем SD-карты до...
  • Page 21 Vážený zákazník! Ďakujeme Vám za zakúpenie tohto produktu spoločnosti NAVITEL®. R600 je multifunkčný kamerový systém (DVR) s vysokým rozlíšením, mnohými funkciami a vlastnosťami, ktoré sú popísané v tejto užívateľskej príručke. Starostlivo si prečítajte túto užívateľskú príručku pred použitím zariadenia a uschovajte si ju pre budúce použitie.
  • Page 22 22 | UŽÍVATEľSKÁ PRÍRUČKA Tlačidla Tlačidlo Funkcie Zapnutie/vypnutie Stlačte a podržte 3 sekundy, zariadenie sa zapne alebo vypne. Stlačte pre vstup do hlavného menu. V režime Videa stlačte tlačidlo pre zastavenie prehrávania a návrat na Menu začiatok videa. Stlačte ešte raz pre prístup do hlavného menu. V režime Videa/Fotky stlačte a podržte pre zobrazenie kontextového menu.
  • Page 23 NAVITEL R600 | 23 Funkcie zariadenia Záznam Pripojte zariadenie k externému napájaniu a automaticky sa spustí nahrávanie (indikované blikajúcim modrým svetlom). Stlačením tlačidla OK zastavíte nahrávanie záznamu (modré svetlo svieti neprerušovane). Ďalším stlačením tlačidla OK môžete nahrať ďalší videozáznam. Každé video sa automaticky uloží.
  • Page 24 24 | UŽÍVATEľSKÁ PRÍRUČKA Inštalácia 1. Vypnite motor vozidla. 2. Vložte SD kartu do kamerového systému (DVR). Poznámka použite vysokorýchlostnú SD kartu (Trieda 6 a vyššie); kapacita by mala byť v rozpätí 8-256 GB. 3. Zaistite zariadenie pomocou držiaka na čelné sklo. 4.

  • Page 25: Technické Údaje

    NAVITEL R600 | 25 Technické údaje Čip NOVATEK NT96650 Výkon USB2.0 DC5V 1.5A Displej 2’’ Frekvencia 50HZ/60HZ Kamera SONY 322 200mAh 3.7V Batéria Formát záznamu videa dobíjateľná batéria Formát obrazu Prevádzkové napätie 700mA Rozlíšenie obrazu Mikrofón/reproduktor Podporovaný Úložisko SD karta Angličtina/čeština/...

  • Page 26: Prohlášení O Shodě

    Prohlášení o shodě Určeno pro EU Popis produktu: DVR – záznamová kamera do auta Marketingový název produktu: NAVITEL R600 Název produktu: D404 Název výrobce: Shenzhen Roverstar Technology Co., Ltd Adresa výrobce: Block B1, Gaoxinjian Industrial Park, Fuyong Town, Bao´an, Shenzhen, 518103, Čína Název dovozce: NAVITEL s.r.o.

  • Page 27: Declaration Of Conformity

    Declaration of conformity Intended for use in EU Product Description: DVR – car digital video recorder Marketing Name: NAVITEL R600 Product Name: D404 Manufacturer Name: Shenzhen Roverstar Technology Co., Ltd Manufacturer Address: Block B1, Gaoxinjian Industrial Park, Fuyong Town, Bao´an, Shenzhen, 518103, China Importer Name: NAVITEL s.r.o.

  • Page 28: Deklaracja Zgodności

    Deklaracja zgodności Przeznaczona do stosowania w Unii Europejskiej Opis produktu: DVR - videorejestrator Nazwa marketingowa: NAVITEL R600 Nazwa produktu: D404 Producent: Shenzhen Roverstar Technology Co., Ltd Adres Producenta: Block B1, Gaoxinjian Industrial Park, Fuyong Town, Bao´an, Shenzhen, 518103, Chiny Importer: NAVITEL s.r.o.

  • Page 29: Prehlásenie O Zhode

    Prehlásenie o zhode Určené pre EÚ Popis produktu: DVR – záznamová kamera do auta Marketingový názov produktu: NAVITEL R600 Názov produktu: D404 Názov výrobcu: Shenzhen Roverstar Technology Co., Ltd Adresa výrobcu: Block B1, Gaoxinjian Industrial Park, Fuyong Town, Bao´an, Shenzhen, 518103, Čína Názov dovozcu: NAVITEL s.r.o.
