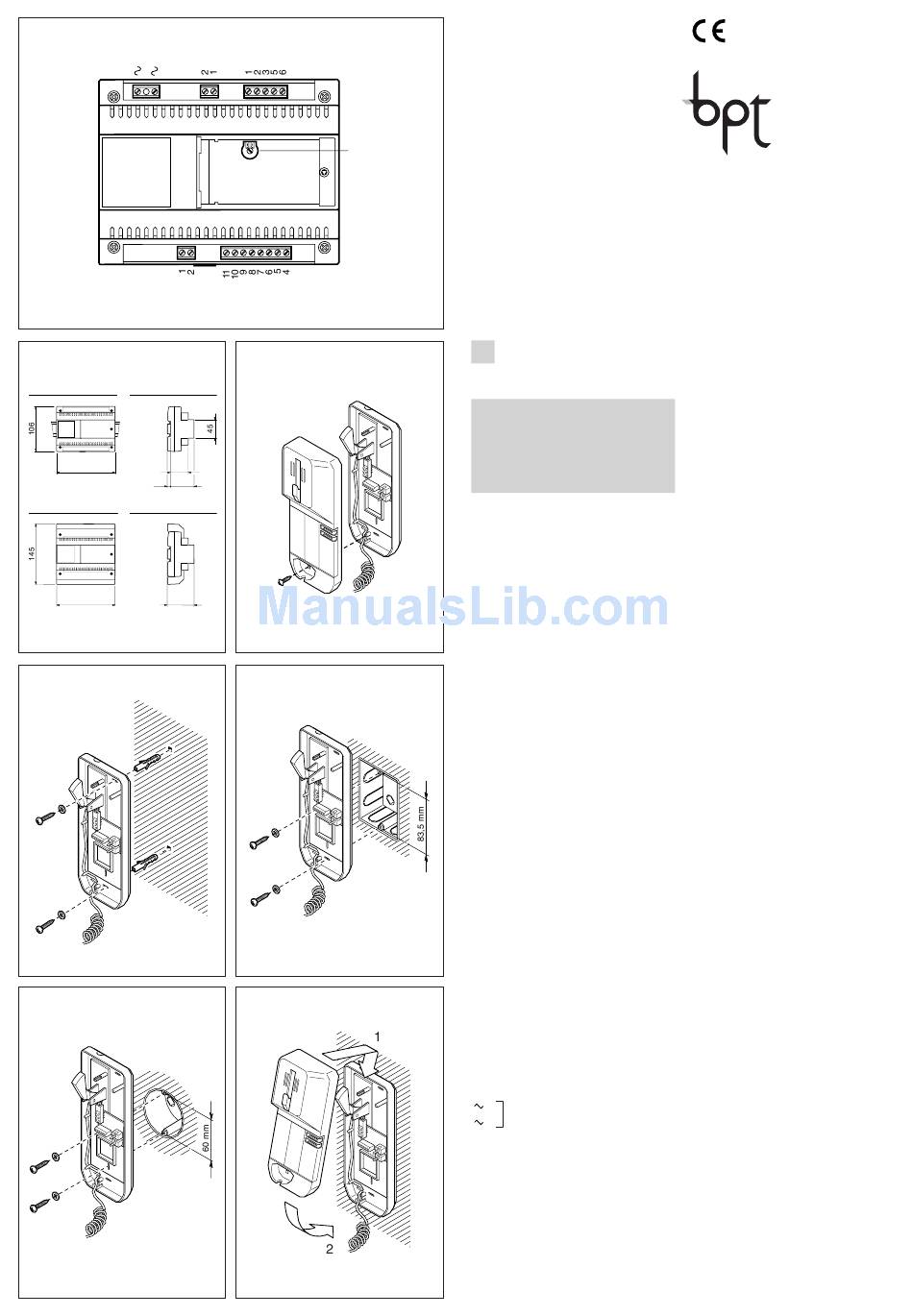

Bpt E/310.01 Installation Instructions Manual

A
E
D
A
43,5
140
7,5 57
B
64,5
140
03.2007/2402-0674
C
P1
B
2
4
6
E/310.
01

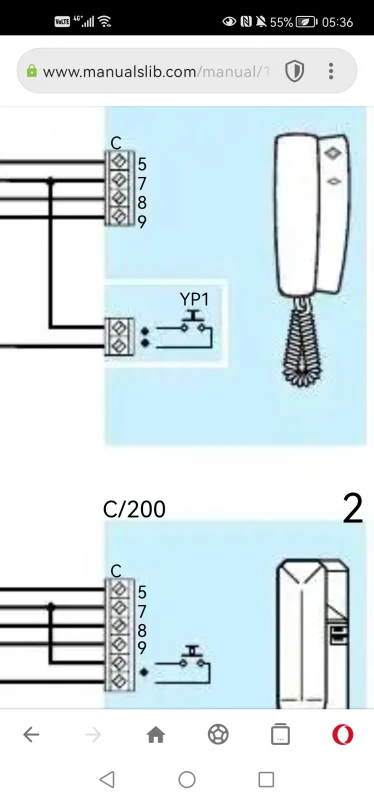

C/200+P3
XC/200+XP3
YC/200+YP3
1
ISTRUZIONI PER
I
L'INSTALLAZIONE
Attenzione.
Prima di procedere all'installazio-
ne dell'apparecchio
attentamente le "AVVERTENZE
PER L'INSTALLAZIONE" contenu-
te nella confezione.
ALIMENTATORE E/310.01
L'apparecchio viene utilizzato per
realizzare semplici sistemi di inter-
comunicazione, con un massimo
di tre apparecchi, assicurando
anche la possibilità di conversare
fra questi ed il posto esterno.
Impianti con due apparecchi inter-
comunicanti possono essere rea-
3
lizzati impiegando derivati interni
standard, sfruttando per la chia-
mata, il pulsante ausiliario.
Durante una conversazione tra
intercomunicanti, l'apparecchio
garantisce la completa separazio-
ne audio (e quindi la riservatezza)
rispetto al posto esterno.
È munito di amplificatore audio (il
volume dell'altoparlante del posto
esterno può essere regolato median-
te potenziometro P1 accessibile
attraverso il coperchio, fig.1) e di un
trasformatore, la cui potenza garanti-
sce anche l'alimentazione delle lam-
pade d'illuminazione dei pulsanti
portanome della targa esterna.
La nota di chiamata è del tipo bito-
nale se proveniente dal posto
esterno (la nota di conferma della
5
chiamata è udibile al posto ester-
no), continua se proveniente da un
derivato interno intercomunicante.
Il comando dell'elettroserratura è
realizzato tramite il contatto di un
relè.

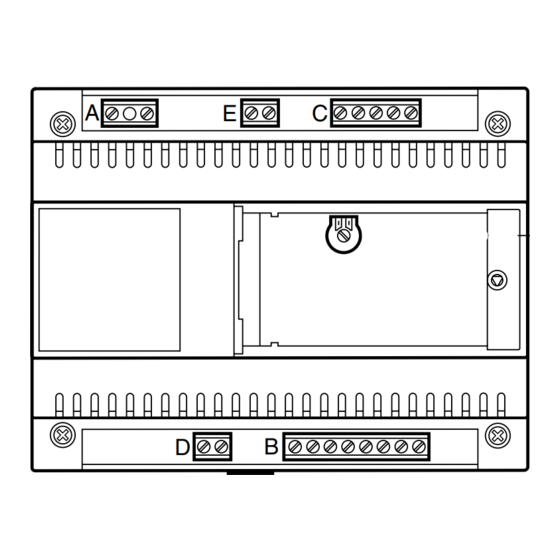

Funzione dei morsetti (fig.1)
Morsettiera A
rete
Morsettiera B
4 comune chiamata al posto
esterno
5 audio al posto esterno
6 audio dal posto esterno
7 +12 V cc per posto esterno ed
accessori
8 massa
9 15 V ca per lampade illumina-
7
zione pulsanti
BPT S.p.A.
Via Roma, 41
30020 Cinto Caomaggiore-VE-Italy
www.bpt.it-info@bpt.it
10 12 V ca per elettroserratura
11 0 V ca
Morsettiera C
1 massa
2 audio dai derivati interni
leggere
3 audio ai derivati interni
5 +12 V cc per accessori
6 comune chiamata ai derivati
interni
NOTA. L'apparecchio è equipaggia-
to con due morsettiere D-E, colle-
gate tra di loro, per agevolare il col-
legamento dei conduttori di chia-
mata in impianti fino a due chiama-
te.
Morsettiera D
1 chiamata n.1 dal posto esterno
2 chiamata n.2 dal posto esterno
Morsettiera E
1 chiamata n.1 al derivato interno
2 chiamata n.2 al derivato interno
Caratteristiche tecniche
• Alimentazione: 230 V ca 50/60
Hz.
Il trasformatore è protetto elettro-
nicamente contro sovraccarichi
e cortocircuiti.
• Potenza assorbita: 10 VA.
• Tensioni d'uscita (protette elettro-
nicamente):
12 V cc 150 mA per l'alimenta-
zione dei derivati interni, del
posto esterno e di eventuali
accessori.
15 V ca 400 mA per l'alimenta-
zione delle lampade per l'illumi-
nazione dei pulsanti.
12 V ca 1 A per l'alimentazione
dell'elettroserratura.
• Chiamata bitonale dal posto
esterno.
• Chiamata a nota continua del
derivato interno intercomunican-
te. Il segnale di chiamata è appli-
cato agli altoparlanti delle cor-
nette; è consigliabile quindi non
collegare più di 3 derivati interni
in parallelo sulla stessa chiama-
ta, cosa che comporterebbe un
indebolimento del volume della
stessa.
• Temperatura di funzionamento:
da 0 °C a +35 °C.
• Dimensioni: modulo da 8 unità
basso per guida DIN (vedere la
fig. 2).
1
