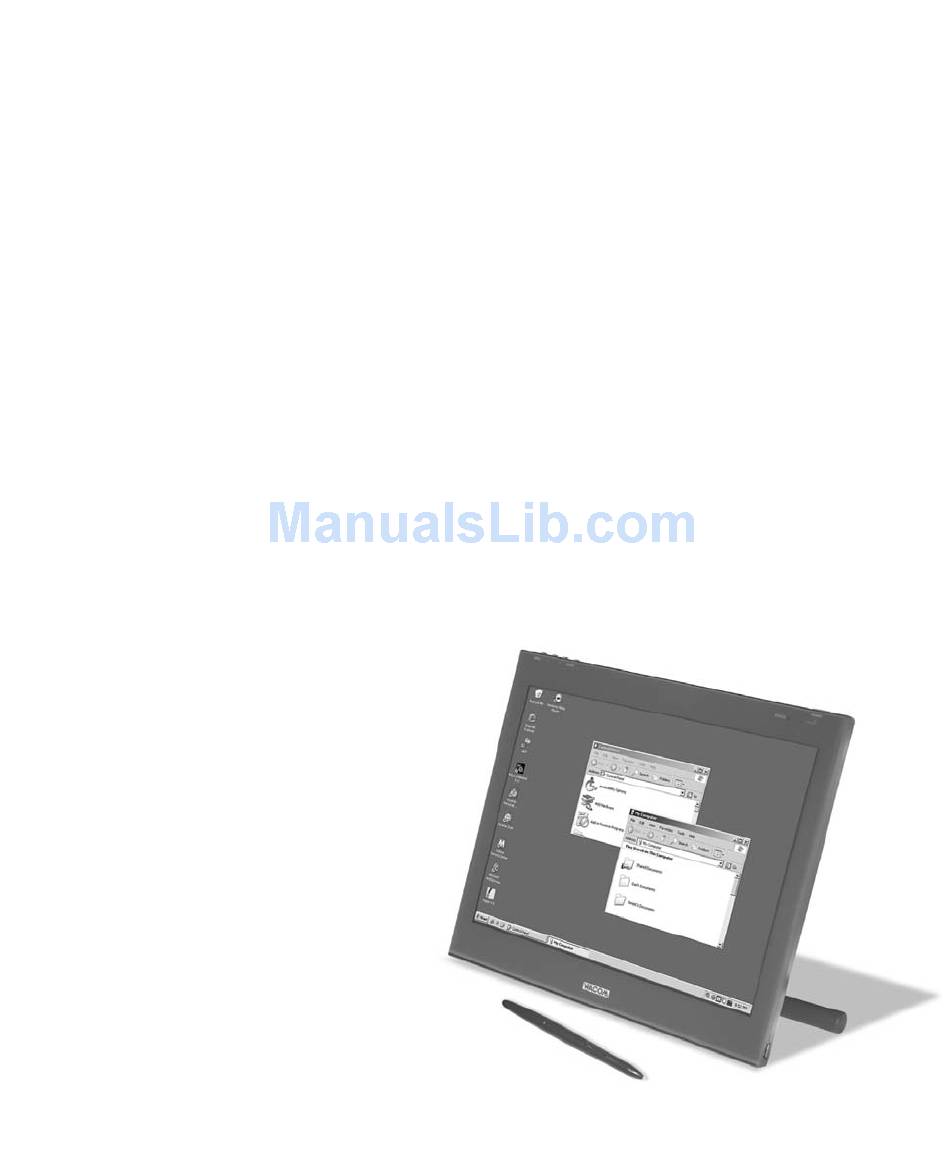

  • Page 1 Pen Display Installation & User’s Guide Installations- und Benutzerhandbuch Guide d'installation et d'utilisation...
  • Page 2 Pen Display. Installation & User’s Guide for Active Panel English version 1.0, February 28, 2006. All rights reserved. No part of this manual may be reproduced except for your personal use. DuoSwitch is a trademark, Photoshop is either a registered trademark or a trademark of Adobe Systems Incorporated in the United States and/or other countries.
  • Page 3 Pen Display Installation & User’s Guide for Active Panel...
  • Page 4 (This page intentionally left blank.)

  • Page 5: Introduction And Overview

    INTRODUCTION AND OVERVIEW The Active Pane pen display combines the benefits of an LCD monitor with the control, comfort, and productivity of cordless, battery-free pen technology. This gives you a direct pen-on-screen interface that can be used with a Personal Computer (PC) or Macintosh computer. ®...

  • Page 6: Precautions On Use And Handling

    PRECAUTIONS ON USE AND HANDLING Be sure to follow all instructions, cautions, and warnings found within this guide. Failure to do so could cause the loss of data or damage to your computer. Failure to do so could also void your warranty, in which case Wacom shall have no responsibility to repair or replace the product.

  • Page 7: Handling

    Handling High Voltage. Do not open or disassemble the Active Panel pen display. ARNING There is a risk of electrical shock when the casing is open. This will also void your warranty and Wacom shall have no responsibility to repair or replace the product. If the LCD screen has been damaged, DO NOT touch any liquid that may be leaking ARNING from it;...
  • Page 8 Do not expose the Active Panel to high voltage electrostatic discharges or AUTION to a build-up of an electrostatic charge on the LCD screen. This may result in a temporary discoloration and blotching of the LCD monitor. If discolorations occur, leave the Active Panel’s display on and the discolorations should disappear within a few hours.

  • Page 9: Table Of Contents

    CONTENTS Introduction and overview ........1 Precautions on use and handling .

  • Page 10: Unpacking Your Pen Display

    UNPACKING YOUR PEN DISPLAY Package contents Your product came with the following items: Power adapter and power cable (POW-A096 and SCD-A039-01 for USA) (POW-A096 and SCD-A038-01 or SCD-A040-01 for Europe) Active Panel pen diplay, main unit Pen with replacement nibs, pen tether, USB cable (STJ-A250) tether connection ring, and attachment screw (FP-320, PKB-A016, MHO-A052, and MNE-A061)

  • Page 11: Pen Display Components

    PEN DISPLAY COMPONENTS The LCD monitor and tablet sensor function as an integrated input and output device. The LCD monitor supports resolutions up to 1024 x 768 pixels at 16.2 million colors. The tablet sensor reports pen coordinates, pressure, and switch information. Front view On Screen Display (OSD) controls These controls, located on the upper...

  • Page 12: Rear View

    Rear view Pen storage compartment For storage, insert one end of the pen into either side of the storage compartment. Then gently press the other end of the pen into the compartment. For removal, press in on either end of the pen. This will pop the opposite end of the pen out of the compartment.

  • Page 13: Installation

    INSTALLATION System requirements Before installing the Active Panel pen display, make sure your computer meets the following system requirements: • PC. Windows XP, XP x64, 2000, Me, or 98SE. VGA video connector, available USB port, and CD-ROM drive. • Macintosh. OS X, v10.2.8 or greater. VGA video connector, available USB port, and CD-ROM drive.

  • Page 14: Step 1: Lcd Monitor Installation

    Step 1: LCD monitor installation In the first stage of the installation process, the Active Panel is installed as a monitor on your system. As you work through the first stage of the installation process, please refer to the LCD monitor cabling diagram on the following page when making cable connections.
  • Page 15 LCD monitor cabling diagram Do not attach the USB data cable until instructed to do so. Active Panel, rear view – B – DC IN (12V) ANALOG RGB ANALOG RGB – A – VGA cable Video card OUT port is used to ANALOG RGB connect a second VGA device such as a projector or monitor that mirrors the...
  • Page 16 • Turn on the Active Panel. The power LED will light orange. • Next, turn on your computer. Windows XP, XP x64, and 2000: The Active Panel will automatically install as a default monitor. Windows 98SE and Me: The N will display.

  • Page 17: Step 2: Pen Tablet Installation

    Step 2: Pen tablet installation USB cable installation Plug the square end of the USB cable into the Active Panel port labeled USB. Plug the other end into an available USB port on your computer or on a USB hub attached to your computer. See – D – in the connection diagram below.

  • Page 18: Software Installation

    Software installation To install the tablet software: • Save your work and close all open applications before installing the tablet software. Temporarily disable any virus protection programs. • Insert the Pen Tablet Driver CD into your computer’s CD-ROM drive. If the software installer menu does not automatically display, double-click on the I icon located on the CD.

  • Page 19: Working With Your Pen Display

    WORKING WITH YOUR PEN DISPLAY As you work with the Active Panel pen display you can rest your hand lightly on the display screen, just as if it were a drawing board or sheet of paper. • Because the pen display drawing surface will be a little higher than your desk, consider adjusting the height of your desk or chair to assure comfortable use of the device.

  • Page 20: Using The Pen

    Using the pen As you work with the Active Panel you can rest your hand lightly on the display screen, just as if it were a drawing board or sheet of paper. The pen is cordless, battery-free, and sensitive to the pressure you exert upon it.

  • Page 21: Pen Operations

    Pen operations The basic methods of working with the pen are as follows: Pointing and selecting: Move the pen above the Active Panel display screen to position the screen cursor. The pen tip needs to be within 5 mm (0.2 inch) of the pen display tablet surface; you do not need to touch the tablet surface to move the screen cursor.

  • Page 22: Customizing

    CUSTOMIZING After you master the basics of using your pen on the Active Panel pen display, you may want to customize the way the pen works. The Pen Tablet control panel makes it easy to customize your pen display and pen. Opening the control panel To open the control panel, use the Active Panel pen on your pen display: Windows.

  • Page 23: Control Panel Overview

    Control panel overview Open the Pen Tablet control panel to customize your product. Experiment with different settings to find what works best for you. Any changes you make will take effect immediately, but you can always click to return to the factory settings. EFAULT Additionally, your keyboard tab and arrow keys can be used to navigate the control panel.
  • Page 24 Calibrating your pen display You will need to calibrate the Active Panel pen display tablet in order to align the screen cursor position with the position of the pen on the display screen. This is required to adjust for parallax caused by the acrylic display screen cover and coating.

  • Page 25: Control Panel Details

    Control panel details Adjusting double-click Double-clicking with the pen tip can be made easier by expanding the tap area that accepts a double- click (the double-click distance), or by using the pen’s side switch to automatically double-click when pressed. A large double-click distance may cause a delay at the beginning of your brushstrokes in some drawing applications.
  • Page 26 ..Enables you to simulate keystrokes. Selecting this option displays the D EYSTROKE EFINE dialog box where you can enter a keystroke or keystroke sequence to play back at the press EYSTROKE of a button. You can manually enter a keystroke or keystroke combination in the K entry box.
  • Page 27 ..Toggles between the pen tracking mode (pen mode) and mouse mode. The tracking OGGLE mode you select determines the relationship between pen movement and cursor movement. • With the pen display tablet correctly calibrated in pen mode, the screen cursor should always follow the physical pen tip on the screen.

  • Page 28: Adjusting The Lcd Monitor

    Adjusting the LCD monitor Factory presets, auto-sync, and user settings Factory presets: For optimal display quality, set your video card to the Active Panel’s native resolution of 1024 x 768 pixels. See page 43 for signal specifications. Auto-sync: The Active Panel attempts to automatically synchronize to the incoming signal. Auto-sync will function when the horizontal frequency is between 30 to 57 kHz and the vertical frequency is between 45 to 70 Hz for XGA mode, or 45 to 75 Hz for other modes.
  • Page 29 When you open the On Screen Display, the following menu option icons are displayed: . Select to . Select to ONTRAST RIGHTNESS increase or decrease increase or decrease image contrast. image brightness. . Select to . Select to reduce HASE ITCH reduce or eliminate or eliminate vertical...
  • Page 30 . Select to . Provides color ACKLIGHT OLOR increase or decrease temperature settings for the backlight brightness 9300˚, 6500˚, and 5000˚ level. Kelvin. displays the IRECT received signal as it is without any adjustment. When D IRECT selected, the RIGHTNESS settings are ONTRAST also set to D...
  • Page 31 Adjusting pitch and phase Some computers and video cards may not allow the auto-sync function to fully work when the Active Panel is first connected. If some portion of text appears blurred, adjust pitch and phase by following the procedure below. For crisp images, set the resolution of your video card to 1024 x 768. •...

  • Page 32: Power Saving

    Power saving ® The Active panel conforms to VESA and ENERGY STAR power saving guidelines. When using the Active Panel with a Display Power Management Signaling (DPMS) compliant computer or video card, the display will automatically comply with the below power saving parameters. Power saving mode H-sync V-sync...

  • Page 33: Troubleshooting

    TROUBLESHOOTING Most of the time your pen display tablet will work flawlessly. But if you are having trouble, Wacom recommends you do the following: If the Active Panel pen display does not function properly, refer to the troubleshooting section below. See also Display troubleshooting on page 31, or look in the Pen tablet troubleshooting on page 33.
  • Page 34 3. Verify that the tablet and pen are working: • Press the pen tip against the display and verify that the status LED lights blue. • If the LED does not light, verify that the Active Panel’s USB cable is plugged into an active USB port.

  • Page 35: Display Troubleshooting

    Display troubleshooting If you encounter problems with the Active Panel display, refer to the following tables; your problem may be described here and you can try the solution offered. For additional information about color issues, refer to the documentation that came with your operating system or applications. General display problems No display.
  • Page 36 The image appears multiple times • Do not extend the video cable. Do not use an input selector on the display. switch box. When a still image is displayed for • Use a screen saver or other power management feature. a long period of time without refreshing the screen, an after- image remains for a short period of...

  • Page 37: Pen Tablet Troubleshooting

    Pen tablet troubleshooting If you encounter problems with the Active Panel pen display, refer to the following tables. Your problem may be described here, and you can try the solution offered. Be sure you refer to the Active Panel Read Me file for the latest information. For additional information, visit Wacom’s web site at http://www.wacom.com/productsupport and follow the links to the FAQs.
  • Page 38 You notice a delay at the Try decreasing the D . See Adjusting double- OUBLE LICK ISTANCE beginning of pen strokes. click on page 21. You have to press hard with Open the Pen Tablet control panel and go to the P tab.
  • Page 39 When using the pen display You can use your pen to control the other monitors in mouse mode. tablet on a multiple monitor To use mouse mode, first set the pen’s DuoSwitch to M system, you cannot use the ..Then use the switch to toggle between pen mode and OGGLE pen to control the other mouse mode.
  • Page 40 Windows-Specific Problems After changing right- and Restart Windows for your Wacom tool settings to be correctly left-handed settings in the recognized. computer’s mouse control panel, the pen tip no longer functions properly. Windows 98SE or Me: You must use a mouse when working in a full screen DOS window. Your pen does not function inside a full screen DOS window.
  • Page 41 Macintosh-Specific Problems At startup, a dialog box The pen display tablet was not detected at startup. Check that the appears telling you that USB interface cable is securely connected to a USB port on your either the driver failed to computer or to a USB hub.

  • Page 42: Technical Support Options

    Technical support options If you have a problem with your pen display, first check the appropriate Installation section in this guide to make sure the unit is installed correctly. Then review the Troubleshooting procedures within this guide; your problem may be described there and you can try the solution(s) offered. If you cannot find the answer in this guide, you may find updated information about your problem in the appropriate Read Me file for your platform (located on the Pen Tablet Driver CD).

  • Page 43: Obtaining Driver Downloads

    Obtaining driver downloads Periodically update of the pen tablet software driver to maintain compatibility with new products. If you are having a compatibility problem between your pen display and a new hardware or software product, it may be helpful to download a new tablet software driver (when available) from the Internet.

  • Page 44: Appendix

    APPENDIX Caring for your pen display Keep the pen and your pen display LCD screen surface clean. Dust and dirt particles can stick to the pen and cause wear to the display screen surface. Regular cleaning will help prolong the life of your LCD screen surface and pen.

  • Page 45: Using An Alternate Mount Or Stand

    Using an alternate mount or stand If you will be using the Active Panel pen display in an installation that requires the use of an alternate mounting platform, you can remove the adjustable stand from the unit and mount the pen display onto any mount arm or stand conforming to the VESA 75 standard.

  • Page 46: Uninstalling The Active Panel

    Uninstalling the Active Panel Follow the appropriate procedure below to remove the tablet software and the Active Panel pen display from your system. Important: When you remove the Wacom tablet driver software from your system, any other Wacom tablet connected to your computer will no longer operate with full Wacom tablet functionality.

  • Page 47: Product Specifications

    Product specifications General specifications Physical dimensions (W x D x H) 344.0 x 300.0 x 49.0 mm (13.6 x 11.8 x 1.9 in), excluding stand Weight 4.6 kg (10.1 lb), including stand Input voltage 12 VDC Power consumption 23W or less Operating temperature and humidity 5°...

  • Page 48: Purchasing Parts And Accessories

    Pen tablet Reading technology Electromagnetic resonance method Active area 304.1 x 228.1 mm (11.98 x 8.99 in) Resolution 20 lpmm (0.05 mm) (508 lpi (0.002 in)) Accuracy ±0.5 mm (0.02 in) Reading height 5 mm (0.2 in) Maximum report rate 100 points/sec.

  • Page 49: Radio And Television Interference

    Radio and television interference The equipment described in this manual generates, uses, and can radiate radio-frequency energy. If it is not installed and used properly – that is, in strict accordance with applicable instructions – it may cause interference with radio and television reception. Federal Communications Commission (FCC) notice This device complies with Part 15 of the FCC Rules.
  • Page 50 (This page intentionally left blank.) Appendix page 50...
  • Page 51 Pen Display Installations- und Benutzerhandbuch für das Active Panel...
  • Page 52 (This page intentionally left blank.)
  • Page 53 EINFÜHRUNG UND ÜBERSICHT Das Active Panel Pen Display vereint in sich die Vorzüge eines LCD-Bildschirms und die Bedienung, den Komfort sowie die Produktivität, die die kabel- und batterielose Stifttechnologie bietet. Dadurch erhalten Sie eine Benutzeroberfläche, die Sie sowohl bei einem Personal Computer (PC) als auch bei einem Macintosh mit dem Stift auf dem Bildschirm bedienen können.
  • Page 54 VORSICHTSMAßNAHMEN FÜR DEN EINSATZ UND DIE HANDHABUNG Beachten Sie alle Anweisungen, Vorsichtshinweise und Warnungen in diesem Handbuch. Die Nichtbeachtung kann zu Datenverlust oder Beschädigungen an Ihrem Computer führen. Bei Nichtbeachtung erlischt auch Ihr Garantieanspruch, und Wacom übernimmt keine Verantwortung für die Reparatur oder den Ersatz des Geräts.
  • Page 55 Dieses Gerät ist auf den Einsatz einer VGA-Grafikkarte ausgelegt. Der Einsatz einer CHTUNG nicht geeigneten Grafikkarte kann zu Beschädigungen des Active Panelführen. Bedecken Sie die Lüftungsöffnungen an der Rückseite des Geräts nicht. Das Gerät CHTUNG kann dadurch überhitzen und beschädigt werden. Wenn Sie längere Zeit nicht mit dem Pen Display arbeiten, ziehen Sie den Netzgerätstecker aus der Steckdose.
  • Page 56 Stellen Sie keine schweren Gegenstände auf die Kabel des Active Panel knicken CHTUNG Sie die Kabel nicht wiederholt, und üben Sie keinen starken Druck auf die Kabelanschlüsse aus. Dadurch können das Gerät oder die Kabel beschädigt werden. Wenn die Stiftspitze scharf oder kantig wird, kann die Oberfläche des Bildschirms CHTUNG beschädigt werden.
  • Page 57 INHALT Einführung und Übersicht ........1 Vorsichtsmaßnahmen für den Einsatz und die Handhabung .

  • Page 58: Auspacken Des Pen Display 6

    AUSPACKEN DES PEN DISPLAY 6 Packungsinhalt Im Lieferumfang sind die folgenden Komponenten enthalten: Netzgerät und Netzkabel (POW-A096 und SCD-A039-01 für USA) (POW-A096 und SCD-A038-01 oder SCD-A040-01 für Europa) Active Panel Pen Display, Haupteinheit Stift mit Ersatzspitzen, Stiftschnur, USB-Kabel (STJ-A250) Schnuröse und Befestigungsschraube (FP-320, PKB-A016, MHO-A052 und MNE-A061) Installations- und Benutzerhandbuch (dieses...

  • Page 59: Komponenten Des Pen Display

    KOMPONENTEN DES PEN DISPLAY Der LCD-Bildschirm und der Tablett-Sensor arbeiten als integrierte Ein- und Ausgabegeräte. Der LCD- Bildschirm unterstützt Auflösungen von bis zu 1024 x 768 Pixel bei 16,2 Millionen Farben. Der Tablett- Sensor überträgt die Koordinaten des Stiftes sowie Informationen über den Druck und den Schalter. Vorderansicht OSD-Steuerelemente Diese Bedienelemente, die im oberen...

  • Page 60: Rückansicht

    Rückansicht Stiftfach Zur Aufbewahrung setzen Sie ein Ende des Stiftes in einen Teil des Stiftfachs ein. Drücken Sie anschließend vorsichtig das andere Ende des Stiftes in das Fach. Zur Entnahme drücken Sie auf ein beliebiges Ende des Stifts. Das andere Ende des Stiftes springt aus dem Fach.

  • Page 61: Installation

    INSTALLATION Systemvoraussetzungen Stellen Sie vor der Installation des Active Panel Pen Display sicher, dass Ihr Computer die folgenden Systemanforderungen erfüllt: • PC: Windows XP, XP x64, 2000, Me oder 98SE. VGA-Bildschirmanschluss, verfügbarer USB- Anschluss und CD-ROM-Laufwerk. • Macintosh: OS X Version 10.2.8 oder höher. VGA-Bildschirmanschluss, verfügbarer USB- Anschluss und CD-ROM-Laufwerk.

  • Page 62: Schritt 1: Installieren Des Lcd-Bildschirms

    Schritt 1: Installieren des LCD-Bildschirms In der ersten Phase des Installationsvorgangs installieren Sie das Active Panel als Bildschirm auf Ihrem System. Wenn Sie während der ersten Phase der Installation Kabelverbindungen herstellen, können Sie sich am Kabeldiagramm für den LCD-Bildschirm auf der folgenden Seite orientieren. Wichtig: Schließen Sie das USB-Datenkabel erst an, wenn Sie dazu aufgefordert werden.
  • Page 63 Kabeldiagramm für den LCD-Bildschirm Schließen Sie das USB-Datenkabel erst an, wenn Sie dazu aufgefordert werden. Active Panel, Rückansicht – B – DC IN (12 V) RGB-A NALOGER USGANG RGB-E NALOGER INGANG – A – VGA-Kabel Grafikkarte RGB-A dient zum ANALOGE USGANG Anschluss eines zweiten VGA-Geräts, wie z.
  • Page 64 • Schalten Sie das Active Panel ein. Die LED-Betriebsanzeige leuchtet orange. • Schalten Sie danach Ihren Computer ein. Windows XP, XP x64 und 2000: Das Active Panel wird automatisch als Standardbildschirm installiert. Windows 98SE und Me: Der H wird angezeigt. Folgen Sie den ARDWARE SSISTENT Bildschirmaufforderungen, wählen Sie die Standardoptionen, und installieren Sie das...

  • Page 65: Schritt 2: Installieren Des Stifttabletts

    Schritt 2: Installieren des Stifttabletts Anbringung des USB-Kabels Verbinden Sie das quadratische Ende des USB-Kabels mit dem Active Panel-Anschluss, der mit USB gekennzeichnet ist. Schließen Sie das andere Kabelende an einen freien USB-Anschluss des Computers oder an einen Hub an, der direkt am Computer angeschlossen ist. Siehe – D – im Verkabelungsdiagramm unten.
  • Page 66 Softwareinstallation So installieren Sie die Tablettsoftware: • Speichern Sie Ihre Arbeit, und schließen Sie alle Anwendungen, bevor Sie die Tablettsoftware installieren. Deaktivieren Sie vorübergehend alle Virenschutzprogramme. • Legen Sie die Treiber-CD für das Stifttablett in das CD-ROM-Laufwerk Ihres Computers ein. Wenn das Installationsmenü...

  • Page 67: Arbeiten Mit Dem Pen Display

    ARBEITEN MIT DEM PEN DISPLAY Bei der Arbeit mit dem Active Panel Pen Display können Sie Ihre Hand auf dem Bildschirm wie auf einem Zeichenbrett oder einem Blatt Papier leicht auflegen. • Da die Zeichenoberfläche des Pen Display etwas höher liegt als Ihr Schreibtisch, sollten Sie die Höhe von Schreibtisch oder Stuhl so anpassen, dass Sie bequem mit dem Gerät arbeiten können.

  • Page 68: Verwenden Des Stiftes

    Verwenden des Stiftes Bei der Arbeit mit dem Active Panel können Sie Ihre Hand auf dem Bildschirm wie auf einem Zeichenbrett oder einem Blatt Papier leicht auflegen. Der Stift ist kabellos, besitzt keine Batterien und reagiert auf den Druck, den Sie auf ihn ausüben. Halten Sie den Stift wie einen normalen Kugelschreiber oder Bleistift.

  • Page 69: Bedienen Des Stiftes

    Bedienen des Stiftes Für die Arbeit mit dem Stift stehen folgende Methoden zur Verfügung: Zeigen und Auswählen: Bewegen Sie den Stift über den Active Panel-Bildschirm, um den Bildschirmcursor zu positionieren. Der Stift darf dabei nicht mehr als 5 mm von der Oberfläche des Pen Display Tablet entfernt sein.

  • Page 70: Anpassen Durch Den Benutzer

    ANPASSEN DURCH DEN BENUTZER Wenn Sie die Grundlagen des Umgangs mit dem Stift auf dem Active Panel Pen Display beherrschen, können Sie die Arbeitsweise des Stiftes an Ihre Bedürfnisse anpassen. Mit dem Kontrollfeld für das Stifttablett können Sie Ihren Stift ganz einfach anpassen. Öffnen des Kontrollfeldes Verwenden Sie den Stift des Active Panel auf dem Pen Display, um das Kontrollfeld zu öffnen: Windows: Klicken Sie auf die Windows-Schaltfläche S...

  • Page 71: Übersicht Über Das Kontrollfeld

    Übersicht über das Kontrollfeld Öffnen Sie das Kontrollfeld für das Stifttablett, um Ihr Gerät anzupassen. Experimentieren Sie mit verschiedenen Einstellungen, um die für Sie am besten geeigneten herauszufinden. Alle Änderungen treten sofort in Kraft. Sie können jedoch jederzeit auf S klicken, um die Standardeinstellungen TANDARD wiederherzustellen.
  • Page 72 Kalibrieren des Pen Display Sie müssen das Active Pen Display Tablet kalibrieren, um die Cursorpositionierung am Bildschirm mit der des Stiftes auf dem Bildschirm abzustimmen. Dies ist notwendig, um die durch die Acryloberfläche des Bildschirms verursachte Brechung auszugleichen. Stellen Sie das Pen Display in Arbeitsposition auf, und gehen Sie wie unten erläutert vor.

  • Page 73: Details Des Kontrollfeldes

    Details des Kontrollfeldes Anpassen des Doppelklicks Es gibt zwei Möglichkeiten, das Doppelklicken mit der Stiftspitze zu vereinfachen: Erweitern Sie entweder den Bereich, innerhalb dessen ein Doppelklick erkannt wird (d. h. den Doppelklickabstand), oder stellen Sie den Seitenschalter so ein, dass er automatisch einen Doppelklick auslöst, sobald er betätigt wird.
  • Page 74 ... Ermöglicht die Simulation von Tastenanschlägen. Bei Auswahl dieser Option wird ASTENANSCHLAG das Dialogfeld T angezeigt, in dem Sie einen Tastenanschlag oder eine ASTENANSCHLAG DEFINIEREN Tastenkombination für die Wiedergabe auf Tastendruck eingeben können. Im Eingabefeld T können Sie eine Taste ASTEN oder eine Tastenkombination manuell eingeben.
  • Page 75 ... Schaltet zwischen der Stiftnachführung (Stiftmodus) und dem Mausmodus um. Der ODUSWECHSEL gewählte Nachführungsmodus bestimmt das Verhältnis zwischen Stiftbewegung und Cursorbewegung. • Bei korrekt kalibriertem Pen Display Tablet im Stiftmodus sollte der Bildschirmcursor immer der Stiftspitze auf dem Bildschirm folgen. Dies ist die Standardeinstellung. •...

  • Page 76: Einstellen Des Lcd-Bildschirms

    Einstellen des LCD-Bildschirms Standardeinstellungen, Auto-Sync und Benutzereinstellungen Standardeinstellungen: Um eine optimale Anzeigequalität zu erzielen, stellen Sie für die Grafikkarte die native Auflösung des DTF-521/PL-521 von 1024 x 768 Pixel ein. Informationen zu Eingangssignalspezifikationen finden Sie auf Seite 44. Auto-Sync: Das Activ Panel synchronisiert sich automatisch mit dem eingehenden Signal. Die Auto-Sync-Funktion funktioniert nur dann, wenn die Horizontalfrequenz zwischen 30 und 57 kHz und die Vertikalfrequenz zwischen 45 und 70 Hz für XGA bzw.
  • Page 77 Wenn Sie das OSD-Menü öffnen, werden die folgenden Menüoptionen als Symbole angezeigt: . Erhöht oder . Erhöht oder ONTRAST ELLIGKEIT vermindert den vermindert die Helligkeit. Bildkontrast. . Vermindert oder . Vermindert oder HASE ITCH eliminiert horizontale eliminiert vertikale Verzerrungslinien. Verzerrungslinien. Für eine automatische Für eine automatische Anpassung, wählen Sie...
  • Page 78 . Bietet INTERGRUNDLICHT ARBE Erhöht oder vermindert Farbtemperaturein- die Helligkeit des stellungen für 9300˚, Hintergrunds. 6500˚ und 5000˚ Kelvin. zeigt das IRECT empfangene Signal unverändert ohne weitere Einstellungen an. Bei der Auswahl von wird für die IRECT Menüpunkte für ELLIGKEIT ebenfalls die ONTRAST .
  • Page 79 Pitch- und Phase-Einstellungen Bei manchen Computern und Grafikkarten wird die Auto-Sync-Funktion möglicherweise nicht korrekt ausgeführt, wenn das Active Panel zum ersten Mal angeschlossen wird. Wenn Bereiche des Texts verschwommen sind, passen Sie die Einstellungen für den horizontalen und vertikalen Punktabstand (Pitch und Phase) folgendermaßen an.
  • Page 80 Energiesparmaßnahmen Das Active entspricht den Richtlinien zur Einsparung von Energie nach VESA und ENERGY ® STAR Bei Verwendung des Active Panel in Kombination mit einem DPMS-tauglichen Computer (Display Power Management Signaling) bzw. einer entsprechenden Grafikkarte, entspricht der Bildschirm folgenden Energiesparparametern. Energiesparmodus H-Sync V-Sync...

  • Page 81: Fehlerbehebung

    FEHLERBEHEBUNG In der Regel arbeitet Ihr Pen Display Tablet einwandfrei. Sollten trotzdem einmal Probleme auftreten, empfiehlt Ihnen Wacom folgende Maßnahmen: Wenn das Active Panel Pen Display nicht korrekt funktioniert, schlagen Sie im folgenden Abschnitt für die Fehlersuche nach. Siehe auch Fehlerbehebung für das Display auf Seite 31, oder lesen Sie unter Fehlerbehebung für das Stifttablett auf Seite 33 nach.
  • Page 82 3. Überprüfen Sie, ob das Tablett und der Stift funktionieren: • Drücken Sie die Spitze des Stiftes auf das Display, und kontrollieren Sie, ob die LED- Statusanzeige blau leuchtet. • Wenn die LED-Anzeige nicht leuchtet, überprüfen Sie, ob das USB-Kabel des Active Panel mit einem aktiven USB-Anschluss verbunden ist.

  • Page 83: Fehlerbehebung Für Das Display

    Fehlerbehebung für das Display Wenn Probleme mit dem DTF-521/PL-521 Display auftreten, sehen Sie in den folgenden Tabellen nach. Möglicherweise wird ihr Problem dort beschrieben und kann mit dem angegebenen Lösungsvorschlag behoben werden. Weitere Informationen zu Farbproblemen finden Sie in der Dokumentation zum Betriebssystem bzw.
  • Page 84 Die folgende Meldung wird kurz • Die maximale Wiederholfrequenz im XGA-Modus ist 70 Hz. Stellen am Bildschirm angezeigt: Sie die Wiederholfrequenz (vertikale Frequenz) auf einen Wert zwischen 45 und 70 Hz ein. Das Bild wird mehrfach im Display • Ziehen Sie nicht am Bildschirmkabel. Verwenden Sie keinen angezeigt.

  • Page 85: Fehlerbehebung Für Das Stifttablett

    Fehlerbehebung für das Stifttablett Wenn Probleme mit dem Active Panel Pen Display auftreten, sehen Sie in der folgenden Tabelle nach. Möglicherweise ist Ihr Problem hier beschrieben, und Sie können es mithilfe des Lösungsvorschlags beheben. Die neuesten Informationen zur Fehlerbehebung finden Sie in der Liesmich-Datei für das Active panel.
  • Page 86 Der Stift wählt alles aus Öffnen Sie das Kontrollfeld des Stifttabletts, und wechseln Sie zur oder zeichnet unaufhörlich. Registerkarte S . Ziehen Sie den Schieberegler für die TIFT auf H . Wenn dies nicht hilft, MPFINDLICHKEIT DER TIFTSPITZE lesen Sie weiter unter Testen des Active Panel auf Seite 29. Probleme beim Sie müssen das Tablett zwei Mal an derselben Stelle auf dem aktiven Doppelklicken.
  • Page 87 Der Seitenschalter Stellen Sie sicher, dass Sie mit dem Stift arbeiten, der ursprünglich funktioniert nicht. mit dem Pen Display geliefert wurde. Andere Stifte können möglicherweise nicht mit dem Active Panel Pen Display verwendet werden. Der Seitenschalter muss gedrückt werden, wenn sich die Stiftspitze nicht mehr als 5 mm über dem aktiven Bereich des Pen Display Tablet befindet.
  • Page 88 Bei Zeichenanwendungen In einigen Programmen muss der Stift auf Stiftmodus eingestellt sein, werden Linien nicht genau um richtig zu funktionieren. Stellen Sie sicher, dass der Stift nicht auf dort gezeichnet, wo sich der Mausmodus eingestellt ist. Bildschirmcursor befindet. Wenn der Stift auf Stiftmodus eingestellt ist und das Problem dennoch auftritt, ist möglicherweise Ihre Voreinstellungsdatei beschädigt.
  • Page 89 Der Bildschirmcursor Das Tablett des Active Panel sendet elektromagnetische Wellen bewegt sich unregelmäßig einer bestimmten Frequenz aus. Wenn sich ein anderes Tablett zu oder springt willkürlich, nahe am Active Panel befindet, kann es die Positionierung des wenn ein weiteres Tablett an Bildschirmcursors stören.
  • Page 90 Macintosh-spezifische Probleme Beim Start erhalten Sie die Beim Start wurde kein Stifttablett gefunden. Überprüfen Sie, ob das Meldung, dass entweder USB-Schnittstellenkabel sicher mit einem USB-Anschluss am der Treiber nicht geladen Computer oder mit einem USB-Hub verbunden ist. Überprüfen Sie, werden konnte oder noch ob die LED-Betriebsanzeige des Pen Display leuchtet.

  • Page 91: Optionen Für Den Technischen Kundendienst

    Optionen für den technischen Kundendienst Wenn Sie Schwierigkeiten mit dem Pen Display haben, sehen Sie zunächst im Abschnitt Installation dieses Handbuchs nach, damit Sie sicherstellen können, dass die Einheit richtig installiert ist. Lesen Sie anschließend in diesem Handbuch die Verfahren unter Fehlerbehebung; das Problem wird möglicherweise darin beschrieben, und Sie können es mit den vorgeschlagenen Lösungen beheben.

  • Page 92: Abrufen Von Treiber-Downloads

    Abrufen von Treiber-Downloads Der Hersteller aktualisiert die Softwaretreiber für das Stifttablett regelmäßig, um Kompatibilität mit neuen Produkten zu gewährleisten. Bei Kompatibilitätsproblemen zwischen Ihrem Pen Display und einem neuen Hardware- oder Softwareprodukt empfiehlt es sich, einen neuen Softwaretreiber für das Tablett (falls verfügbar) aus dem Internet herunterzuladen. Fehlerbehebung Seite 40...

  • Page 93: Anhang

    ANHANG Pflegen des Pen Display Halten Sie den Stift und die LCD-Bildschirmoberfläche des Pen Display sauber. Staub- und Schmutzpartikel können am Stift kleben bleiben und die Bildschirmoberfläche abnutzen. Durch regelmäßiges Reinigen wird die Lebensdauer der LCD-Bildschirmoberfläche und des Stiftes verlängert. Bewahren Sie das Pen Display und den Stift an einem sauberen, trocken Platz auf, und vermeiden Sie starke Temperaturschwankungen.

  • Page 94: Verwenden Alternativer Ständer Oder Halterungen

    Verwenden alternativer Ständer oder Halterungen Wenn der Einsatz des Active Panel Pen Display eine andere Halterung erfordert, können Sie den verstellbaren Standfuß vom Gerät abmontieren und das Pen Display an eine Wandhalterung oder einen Ständer montieren, die bzw. der dem VESA-Standard 75 entspricht.

  • Page 95: Deinstallieren Des Active Panel

    Deinstallieren des Active Panel Führen Sie die im Folgenden beschriebenen Schritte aus, um die Wacom-Tablettsoftware und das Active Panel aus dem System zu entfernen. Wichtig: Wenn Sie die Wacom-Tablett-Treibersoftware von Ihrem System entfernen, sind auch alle anderen Wacom-Tabletts, die an Ihren Computer angeschlossen sind, nicht mehr vollständig funktionsfähig.

  • Page 96: Technische Daten

    Technische Daten Allgemeine Spezifikationen Abmessungen (B x H x T) 344,0 x 300,0 x 49,0 mm, ohne Standfuß Gewicht 4,6 kg, mit Standfuß Eingangsspannung 12 V Gleichstrom Leistungsaufnahme 23 W oder weniger Temperatur und Luftfeuchtigkeit bei 5˚ bis 35˚ C, 20 bis 80 % relative Luftfeuchtigkeit (nicht Betrieb kondensierend) Temperatur und Luftfeuchtigkeit bei...

  • Page 97: Bestellen Von Teilen Und Zubehör

    Stifttablett Lesetechnik Elektromagnetisches Resonanzverfahren Aktiver Bereich 304,1 x 228,1 mm Auflösung 20 lpmm (0,05 mm) Genauigkeit ±0,5 mm Lesehöhe 5 mm Maximale Übertragungsrate 100 Punkte/s Druckstufen 512 Stufen Kommunikationsschnittstelle USB v2.0 Integrierter USB-Hub USB v2.0 USB-Hub mit eigener Stromversorgung und zwei externen Anschlüssen, 500 mA pro Anschluss Netzgerät Eingangsspannung...

  • Page 98: Störungen Des Radio- Und Fernsehempfangs

    Störungen des Radio- und Fernsehempfangs Das in diesem Handbuch beschriebene Gerät erzeugt und nutzt Hochfrequenzenergie und strahlt diese unter Umständen ab. Falls es nicht genau nach den Anweisungen installiert und verwendet wird, kann es zu Funkstörungen kommen. FCC-Hinweis (Federal Communications Commission) Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften.
  • Page 99 Pen Display Guide d'installation et d'utilisation pour les Active Panel...
  • Page 100 (Cette page est laissée volontairement vierge.)
  • Page 101 INTRODUCTION ET PRÉSENTATION ® Le Active Panel Pen Display de Wacom allie les avantages d'un écran LCD au confort, au contrôle et à la productivité qu'offre la technologie de stylets sans pile et sans fil Wacom. Vous disposez ainsi d'une interface directe stylet-écran, qui peut être utilisée avec un PC ou un ordinateur Macintosh .
  • Page 102 PRÉCAUTIONS D'EMPLOI ET MANIPULATION Respectez les avertissements et les instructions contenus dans ce guide. Sinon, vous risquez de perdre des données ou d'endommager votre ordinateur. Le non-respect de ces indications pourrait entraîner l'annulation de votre garantie. Si cela se produit, ne sera en aucun cas tenue de réparer ou de remplacer le produit.
  • Page 103 Manipulation Haute tension. N'ouvrez et ne démontez en aucun cas le Active Panel Pen Display. Un VERTISSEMENT risque de choc électrique est présent lorsque le boîtier est ouvert. Le cas échéant, votre garantie sera annulée et le fabricant ne sera pas tenue de réparer ou de remplacer le produit.
  • Page 104 N'exposez pas le Active Panel à des décharges électrostatiques haute tension ou à TTENTION une accumulation de charge électrostatique sur l'écran LCD. Vous risqueriez de décolorer ou de tacher définitivement l'écran LCD. Si des décolorations se produisent, laissez l'écran du DTF-521/PL-521 allumé ; elles devraient disparaître en quelques heures. Réutilisation, recyclage et récupération.
  • Page 105 TABLE DES MATIÈRES Introduction et présentation ........1 Précautions d'emploi et manipulation .

  • Page 106: Déballage Du Pen Display

    DÉBALLAGE DU PEN DISPLAY Contenu de l'emballage Vous trouverez dans l'emballage les éléments suivants : Adaptateur secteur et cordon d'alimentation (POW-A096 et SCD-A039-01 pour les États-Unis) (POW-A096 et SCD-A038-01 ou SCD-A040-01 pour l'Europe) Active Panel Pen Display, unité principale Stylet avec pointes de rechange, amarre-stylet, Câble USB (STJ-A250) boucle d'amarre et vis de fixation (FP-320, PKB-A016, MHO-A052 et MNE-A061)

  • Page 107: Composants Du Pen Display

    COMPOSANTS DU PEN DISPLAY L'écran LCD et le radar de la tablette fonctionnent comme des périphériques d’entrée/sortie intégrés. L'écran LCD prend en charge des résolutions allant jusqu'à 1 024 x 768 pixels avec 16,2 millions de couleurs. Le radar de la tablette indique les coordonnées du stylet, sa pression et les informations concernant le bouton latéral.

  • Page 108: Vue Arrière

    Vue arrière Range-stylet Pour ranger le stylet, insérez l'une de ses extrémités d'un côté ou de l'autre du range-stylet. Ensuite, appuyez légèrement sur l'autre extrémité du stylet pour l'insérer dans le range-stylet. Pour retirer le stylet, appuyez sur l'une des extrémités du stylet. Cela permettra de dégager l'autre extrémité...

  • Page 109: Installation

    INSTALLATION Configuration requise Avant d'installer le Active Panel Pen Display, assurez-vous que l'ordinateur présente la configuration minimale suivante : • PC. Windows XP, XP x64, 2000, Me ou 98 Deuxième Édition. Connecteur vidéo VGA, port USB disponible et lecteur de CD-ROM. •...

  • Page 110: Étape 1 : Installation De L'écran Lcd

    Étape 1 : installation de l'écran LCD Au cours de cette première étape, le Active panel est installé en tant que moniteur sur votre système. Pendant la procédure d’installation, reportez-vous au Schéma de câblage de l'écran LCD, à la page suivante, pour effectuer le branchement des câbles. Important : ne branchez pas le câble de données USB avant d'y être invité.
  • Page 111 Schéma de câblage de l'écran LCD Ne branchez pas le câble de données USB ou série avant d'y être invité. Active Panel, vue arrière – B – NTRÉE CC (12 V) ORTIE ANALOGIQUE NTRÉE ANALOGIQUE – A – Câble VGA Carte vidéo permet de SORTIE...
  • Page 112 • Mettez le Active Panel sous tension. Le voyant de mise sous tension s'allume en orange. • Mettez ensuite votre ordinateur sous tension. Windows XP, XP x64 et 2000 : le Active Panel est automatiquement installé en tant que moniteur par défaut. Windows 98 Deuxième Édition et Me : l'A s'affiche.

  • Page 113: Étape 2 : Installation Du Pen Tablet

    Étape 2 : installation du pen tablet Installation du câble USB Branchez le connecteur carré du câble USB sur le port USB du Active Panel. Branchez l'autre extrémité sur un port USB libre de votre ordinateur ou sur un concentrateur USB relié à votre ordinateur.
  • Page 114 Installation du logiciel Pour installer le logiciel de la tablette, procédez comme suit : • Enregistrez votre travail et fermez toutes les applications ouvertes avant d’installer le logiciel de la tablette. Désactivez temporairement tout programme de protection antivirus. • Insérez le CD du pilote du pen tablet Wacom dans le lecteur de CD-ROM de votre ordinateur. Si le menu d'installation du logiciel ne s'affiche pas automatiquement, double-cliquez sur l'icône du CD.

  • Page 115: Utilisation Du Pen Display

    UTILISATION DU PEN DISPLAY Lorsque vous utilisez le Active Panel Pen Display, vous pouvez appuyer votre main sur l'écran, comme s'il s'agissait d'une planche à dessin ou d'une feuille de papier. • La surface de traçage du pen display se trouve légèrement au-dessus du bureau ; veillez donc à régler la hauteur de votre bureau ou de votre chaise de manière à...

  • Page 116: Utilisation Du Stylet

    Utilisation du stylet Lorsque vous utilisez le Active Panel, vous pouvez appuyer légèrement votre main sur l'écran, comme s'il s'agissait d'une planche à dessin ou d'une feuille de papier. Le stylet sans fil et sans pile est sensible à la pression. Tenez le stylet comme un stylo ou un crayon classique. Assurez-vous que la position du DuoSwitch vous permet de l'actionner facilement avec le pouce ou l'index, sans pour autant l'activer accidentellement en cours de travail.

  • Page 117: Fonctionnement Du Stylet

    Fonctionnement du stylet Les méthodes de base permettant d'utiliser le stylet sont les suivantes : Pointage et sélection : déplacez le stylet au-dessus de l'écran du Active Panel pour positionner le curseur à l'écran. La pointe du stylet doit se trouver à moins de 5 mm de la surface du pen display. Il n'est pas nécessaire de toucher cette surface pour déplacer le curseur.

  • Page 118: Personnalisation

    PERSONNALISATION Une fois que vous maîtrisez les principes de base de l'utilisation du stylet sur votre Active Panel Pen Display, vous pouvez personnaliser son mode de fonctionnement. Le panneau de contrôle du pen tablet facilite la personnalisation du stylet et du pen display. Ouverture du panneau de contrôle Pour ouvrir le panneau de contrôle, utilisez le stylet Active Panel sur le pen display : Windows.

  • Page 119: Présentation Du Panneau De Contrôle

    Présentation du panneau de contrôle Ouvrez le panneau de contrôle du pen tablet pour personnaliser votre produit. Essayez différents réglages afin de trouver celui qui vous convient le mieux. Toute modification prend immédiatement effet, mais vous pouvez toujours cliquer sur P pour rétablir les valeurs par défaut.
  • Page 120 Étalonnage du pen display Vous devez étalonner le Active Panel Pen Display pour aligner la position du curseur à l’écran sur celle du stylet sur la tablette. Cet étalonnage est nécessaire pour corriger l'erreur de parallaxe créée par le revêtement acrylique et la pellicule de protection de l'écran. Placez le pen display dans sa position de travail, puis suivez la procédure ci-dessous.

  • Page 121: Panneau De Contrôle

    Panneau de contrôle Paramétrage du double-clic Facilitez la production du double-clic à l'aide de la pointe du stylet en agrandissant la zone acceptant un double-clic (la distance de double-clic) ou en affectant la fonction de double-clic au bouton latéral. Une distance de double-clic importante peut retarder l'affichage des traits de pinceau dans certaines applications de dessin.
  • Page 122 ... Permet de simuler la frappe de touches. En sélectionnant cette option, vous ÉQUENCE DE TOUCHES ouvrez la boîte de dialogue D qui permet d'entrer une frappe ou une série de ÉFINITION DE TOUCHES frappes à reproduire automatiquement. Vous pouvez exécuter une frappe ou une série de frappes manuellement dans la zone de saisie .
  • Page 123 ... Permet de basculer entre le mode de suivi du stylet (mode Stylet) et le mode ASCULEMENT DE MODE Souris. Le mode de suivi sélectionné détermine la relation entre le mouvement du stylet et celui du curseur à l'écran. • Si le pen display est correctement étalonné...

  • Page 124: Réglage De L'écran Lcd

    Réglage de l'écran LCD Pré-réglages usine, Auto-Sync et paramètres utilisateurs Pré-réglages usine : pour une qualité d'image optimale, réglez votre carte vidéo à la résolution native du Active Panel, à savoir 1 024 x 768 pixels. Consultez les propriétés du signal d'entrée à la page 44.
  • Page 125 Lorsque vous activez l'affichage à l'écran, les icônes des options de menu suivantes s'affichent : ONTRASTE UMINOSITÉ Sélectionnez cette Sélectionnez cette icône pour augmenter icône pour augmenter ou diminuer le contraste ou diminuer la de l'image. luminosité de l'image. . Sélectionnez .
  • Page 126 . Permet ÉTRO ÉCLAIRAGE OULEUR Sélectionnez cette d'obtenir les valeurs de icône pour augmenter température de ou diminuer le niveau couleurs suivantes : du rétro-éclairage. 9 300˚, 6 500˚ et 5 000˚ Kelvin. L'option D permet IRECT d'afficher le signal reçu tel quel, sans aucun réglage.
  • Page 127 Réglage du pas et de la phase Certains ordinateurs et cartes vidéo ne prennent pas entièrement en charge la fonction Auto-Sync lorsque le Active panel est connecté en premier. Si certaines portions de texte sont indistinctes, réglez le pas et la phase en suivant la procédure décrite ci-dessous. Pour obtenir une image nette, définissez la résolution de votre carte vidéo sur 1 024 x 768.
  • Page 128 Économie d'énergie ® Le Active Panel est conforme aux exigences de VESA et d'ENERGY STAR en matière d'économie d'énergie. Lorsque vous utilisez le Active Panel avec un ordinateur ou une carte vidéo à la norme DPMS (Display Power Management Signaling), l'écran adopte automatiquement les réglages d'économie d'énergie suivants : Mode économie H-sync...

  • Page 129: Dépannage

    DÉPANNAGE Votre pen display devrait fonctionner sans le moindre problème. Toutefois, si vous rencontrez des difficultés, procédez comme suit : Si le Active Panel Pen Display ne fonctionne pas correctement, reportez-vous à la section Dépannage ci-dessous. Reportez-vous également à la section Dépannage de l'écran, page 31 ou consultez la section Dépannage du pen tablet, page 33.
  • Page 130 3. Vérifiez que la tablette et le stylet fonctionnent : • Appuyez la pointe de celui-ci sur la tablette et vérifiez que le voyant d'état s'allume en bleu. • Si le voyant ne s'allume pas, vérifiez que le câble USB du Active Panel est branché sur un port USB actif.

  • Page 131: Dépannage De L'écran

    Dépannage de l'écran En cas de problème avec l'écran du Active Panel, consultez les tableaux suivants. Le problème que vous rencontrez y est peut-être répertorié : vous pouvez alors tenter de le résoudre à l'aide de la solution proposée. Pour en savoir plus sur les problèmes relatifs à la couleur, reportez-vous à la documentation qui accompagne le système d'exploitation et vos applications.
  • Page 132 Le message suivant apparaît • La fréquence de rafraîchissement maximale en mode XGA est de brièvement à l'écran : 70 Hz. Définissez la fréquence de rafraîchissement (fréquence verticale) sur une valeur comprise entre 45 et 70 Hz. L'image apparaît plusieurs fois sur •...

  • Page 133: Dépannage Du Pen Tablet

    Dépannage du pen tablet Si vous rencontrez des problèmes avec le Active Panel Pen Display, reportez-vous aux tableaux suivants. Si le problème rencontré y est mentionné, essayez la solution proposée. Pensez également à consulter le fichier Lisez-moi du Active Panel pour obtenir des informations de dépannage de dernière minute. Pour plus d'informations, visitez le site Web de Wacom à...
  • Page 134 La production d'un double- Vérifiez que vous appuyez rapidement le stylet à deux reprises et au clic est difficile. même endroit sur la surface active du pen display. Wacom vous recommande d’utiliser le bouton latéral pour effectuer un double-clic. Reportez-vous à la section Paramétrage du double-clic, page 21. Essayez d'augmenter la D ou utilisez un ISTANCE DU DOUBLE...
  • Page 135 La pointe du stylet et le Ouvrez le panneau de contrôle du pen tablet et sélectionnez l’onglet curseur à l’écran ne É TALONNER s'alignent pas Poursuivez à la section Étalonnage du pen display, page 20. correctement. Le curseur de l'écran se Assurez-vous que le pilote de la tablette Wacom a été...
  • Page 136 Vous pensez que les Supprimez les préférences du pen tablet comme suit : préférences du pen tablet Sous Windows : recherchez et supprimez le fichier . Le TABLET sont corrompues ou vous fichier doit se trouver dans le dossier Windows ou voulez vous assurer que Windows\System32.
  • Page 137 Problèmes spécifiques à Windows Après avoir modifié les Redémarrez Windows pour que les paramètres de votre outil Wacom paramètres pour gaucher et soit correctement détectés. droitier du panneau de contrôle de la souris de l'ordinateur, la pointe du stylet ne fonctionne plus correctement.
  • Page 138 Problèmes spécifiques à Macintosh Au démarrage, une boîte de Le pen display n'a pas été détecté au démarrage. Vérifiez que le dialogue s'affiche et signale câble d'interface USB est correctement connecté à un port USB de que le pilote n'a pas pu être l'ordinateur ou à...

  • Page 139: Options D'assistance Technique

    Options d'assistance technique Si vous rencontrez un problème avec votre pen display, consultez tout d'abord la section Installation de ce guide pour vous assurer que l'installation a été effectuée correctement. Étudiez ensuite les procédures de Dépannage de ce guide. Si votre problème y est répertorié, vous pouvez appliquer la solution proposée.

  • Page 140: Téléchargements De Pilotes

    Téléchargements de pilotes Le fabricant met régulièrement à jour le pilote du pen display afin d'assurer la compatibilité avec les nouveaux produits. Si vous rencontrez un problème de compatibilité entre votre pen display et un nouveau matériel ou logiciel, il peut être utile de télécharger un nouveau pilote (si disponible) pour votre tablette .

  • Page 141: Annexes

    ANNEXES Entretien du pen display Veillez à la propreté du stylet et de la surface de l'écran LCD du pen display. La poussière et les saletés peuvent adhérer à votre stylet et entraîner l'usure de la surface de l'écran. Un nettoyage régulier contribuera à...

  • Page 142: Utilisation D'un Support Ou D'un Socle Différent

    Utilisation d'un support ou d'un socle différent Si vous devez utiliser le Active Panel dans une installation nécessitant une plate- forme de montage différente, retirez le socle réglable du pen display et montez-le sur n'importe quel bras ou socle conforme à...

  • Page 143: Désinstallation Du Actgive Panel

    Désinstallation du Active Panel Suivez la procédure ci-dessous pour désinstaller le logiciel de la tablette Wacom et le Active Panel Pen Display de votre système. Important : une fois le pilote de la tablette Wacom supprimé de votre système, toute autre tablette Wacom connectée à...

  • Page 144: Caractéristiques Du Produit

    Caractéristiques du produit Caractéristiques générales Dimensions (l x P x H) 344,0 x 300,0 x 49,0 mm, sans le socle Poids 4,6 kg, socle compris Tension d’entrée 12 V CC Consommation électrique 23 W max. Température et humidité de 5 ˚C à 35 ˚C, 20 à 80 % HR (sans condensation) fonctionnement Température et humidité...

  • Page 145: Achat De Pièces Et Accessoires

    Pen tablet Technologie de lecture Méthode de résonance électromagnétique Zone active 304,1 x 228,1 mm Résolution 20 lpmm (0,05 mm) Précision ±0,5 mm Hauteur de lecture 5 mm Vitesse maximale de lecture 100 points/s Niveaux de pression 512 niveaux Interface de communication USB v2.0 Concentrateur USB intégré...

  • Page 146: Interférences Radio Et Télévision

    Interférences radio et télévision L'équipement décrit dans le présent manuel génère, utilise et peut émettre des fréquences radio. S'il n'est pas installé et utilisé correctement, à savoir dans le respect strict des règles applicables, il peut provoquer des interférences et brouiller la réception radio et télévision. Avertissement de la Commission fédérale des communications (FCC) Cet appareil est conforme à...
  • Page 147 Pen Display Installation & User’s Guide Installations- und Benutzerhandbuch Guide d'installation et d'utilisation UM-0344...

Table of Contents
