Voxoa S60 User Manual

Digital media dj work station

Hide thumbs

Table Of Contents

Table of Contents

Quick Links

S 6 0

Digital Media

DJ Work Station

工

數碼媒體DJ

作站

User Manual

使用說明書

Table of Contents

Need help?

Do you have a question about the S60 and is the answer not in the manual?

Questions and answers

Sugianto

April 21, 2025

Bagaimana Mendapatkan Perangkat Lunak voxoa s60

Summary of Contents for Voxoa S60

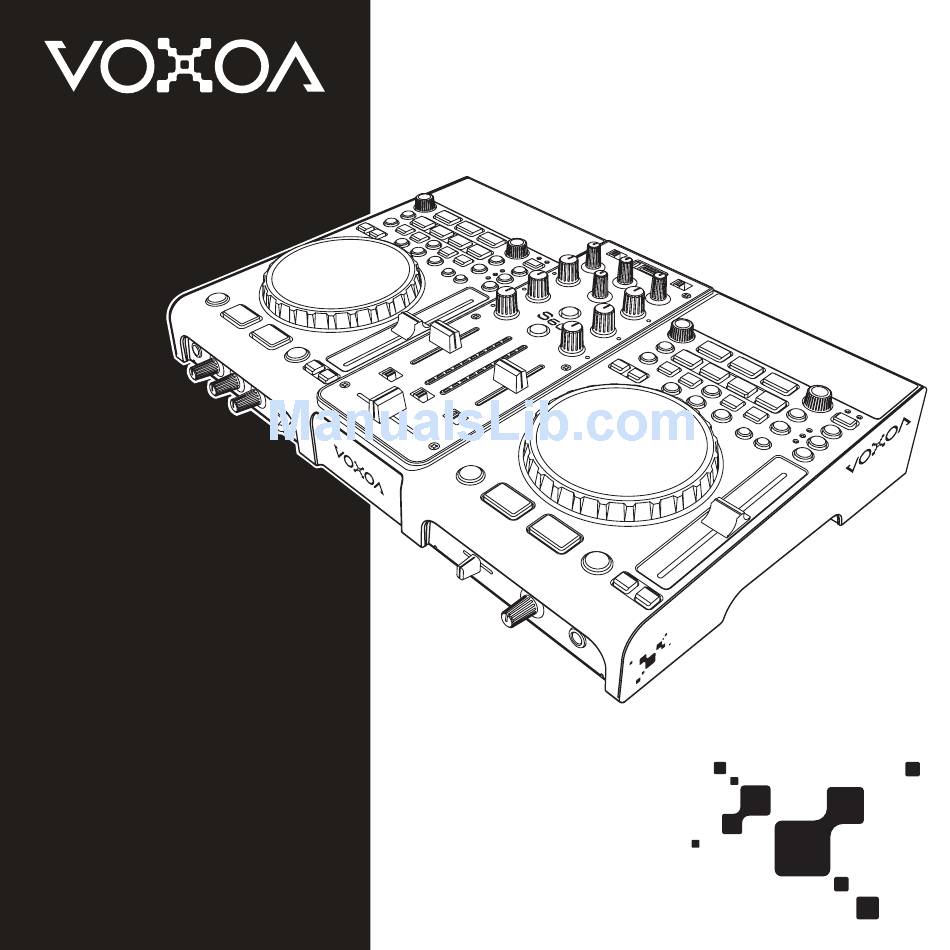

Page 1 S 6 0 Digital Media DJ Work Station 工數碼媒體DJ 作站 User Manual 使用說明書...
Page 2: Table Of Contents
連接方式 ....................... 10 部件名稱與功能 ...................... 12 操控面板 ......................12 顯示屏幕 ......................18 混音器 ........................ 20 前面板 ........................ 23 後背板 ........................ 24 功能設定選單 ......................26 操作控制 ....................... 28 VOXOA TUNEBOX資料庫建立軟件 ................33 MIDI 控制類型 MIDI MAP (16進制) ................36 規格 ........................40...
Page 3 PLAYER CONTROL PANEL ....................58 DISPLAY SECTION ..................60 TOP PANEL MIXER SECTION ....................... 63 FRONT PANEL ......................64 REAR PANEL UTILITY MENU ......................66 OPERATIONS ......................68 VOXOA TUNEBOX SOFTWARE ................... 73 MIDI MAP (HEX) ....................... 76 SPECIFICATIONS ....................80...
Page 4: 重要安全指示
重要安全指示閱讀說明書 - 操作本產品前應先閱讀所有安全性及操作說明。保留說明書 - 安全性及操作說明應妥善保存供未來參考用。留心警告 - 所有在本產品及操作說明上的警告都要遵守。中參照說明書 - 需參照所有操作及使用說明。文水和濕氣 - 在操作本產品時絕對不要靠近水-例如靠近浴缸、臉盆、洗碗槽、洗衣盆、游泳池、及在潮濕地下室等等。禁止將装有异体的容器，例如花瓶，酒瓶等至於本產品上。移動平台及固定檯面 - 本產品只能使用在製造商所建議的移動平台及固定檯面。本產品與移動平台的組合在移動時應特別注意。突然地停止，過大的外力及不平衡的表面，都會造成本產品在移動平台上翻覆。牆壁或天花板架置 - 本產品應只參照製造商所建議的方式來架置在牆壁或天花板上。高溫 - 本產品應遠離熱氣來源，例如散熱器、暖器、火爐或者其他會產生高溫的用品(包含擴大機)。 9. 電源 - 本產品只能照電壓標籤所示來操作。如果你不確定你住家的電源的種類，請諮詢你的產品賣家或當地電力公司。若本產品需要用電池或其他電源，請參照操作說明書。 10.
Page 5 重要安全指示 18. 保持本產品在空氣流通的環境中 - 本產品上的散熱孔提供流通的空氣，以避免本產品在操作時產生過熱的現象。這些為保持本產品空氣流通的散熱孔嚴禁被阻隔或被其他物品覆蓋。特別是較柔軟的表面，例如床，沙發及地毯等等。本產品不應被安裝在內建的空間內，例如書櫥及架子，除非能夠依製造產商所規範的空氣流通指示建構。中 19. 連接安裝 - 請勿安裝非本產品製造商所建議的連接器材，以避免本產品遭受損害。文 20. 配件 - 請勿將本產品放置在不穩定的移動推車，三角架，支撐架或桌子上。本產品可能會掉落因而使小孩或是成人受傷，並且本產品會受到嚴重的損害。只能使用製造商所建議的移動推車，三角架，支撐架或桌子，或是與本產品一起銷售的配件。必須依製造商指示安裝本產品，並且安裝的配件必須使用製造商所建議的。 21. 閃電 - 為保護本產品在風雨期間不受到閃電的影響及侵害，當本產品長時間不使用時將插頭拔除，並拆除天線。這將保護本產品免於受到閃電及電源突然增加的損害。 22. 替換零件 - 當需要替換零件時，請確保維修技術人員使用製造商所指定的零件或是與原零件具有相同特性的替代品。未經授權的替代零件會導致過熱著火，電磁衝擊或其他嚴重的損害。 23. 安全性檢查 - 本產品在進行維修或任何服務時，請要求維修服務人員進行安全性檢查，以確保本產品在正確地操作狀況下。...
Page 6: 產品特色
中地玩DJ。特別適合經常需要帶著器材移動的DJ。除此之外，S60也是一台MIDI控制器可以控制任何DJ軟件，完文整的MIDI相容性，98個控制元件都可指定當做MIDI控制元件 USB 儲存周邊播放器在現今數碼時代，USB設備成為最便利的音樂儲藏收集設備。S60是專為新世紀DJ所設計的USB專用播放器。兩個USB插口可以連接U盤或是USB外接硬盤，儲存MP3/WAV檔案多達999個資料夾，每個資料夾可以有多達999 個檔案。 VOXOA TUNEBOX 軟件支援VOXOA TUNEBOX軟件，可以使得讀取與搜尋大量的檔案變得更為快速與容易。VOXOA TUNEBOX軟件可以一次性的掃描所有儲存在你外接USB設備的音樂檔案，然後建立一個資料庫檔案加快讀取速度。 MIDI界面控制器 (PC/MAC) 在新世紀的DJ表演中，越來越多的DJ採用筆記本電腦與DJ軟件來表演。為了滿足新世紀DJ的需求，S60設計了 MIDI界面可以控制目前大多數DJ應用軟件。DJ可以指定控制面板上的每一個按鍵、旋鈕與推子去起動DJ軟件上的功能。可被四個按鍵觸發的記憶點 S60可以幫你紀錄每首歌曲有四個記憶點，這記憶點可以是起播點(Hot Cue)或是循環 (LOOP)。可儲存紀錄點的數量完全取決於U盤的大小，你可儲存盡可能多的數量。紀錄的功能就像是一個小型的採樣器，可為你的DJ表演增加許多創意性與變化性。無縫循環與循環結束點(Out Point)調整透過無縫循環的功能，任何音樂的段落能更在起始點(In Point)與結束點(Out Point)間不斷地重複播放。在循還播放下，循環的Out點可以即時調整，讓循環(Loop)的設定更為簡單及精確。快捷循環 (Hot Loop) 在循環播放中，按下IN鍵，循環會立即回到起始點從頭播放，你可以重複按IN鍵，可產生特殊的音效表現。即時減半與倍增循環長度功能你可以輕鬆地減半或是倍增循環的長度。每次按下循環長度減半鍵，可將正在播放的循環長度減半，可減到只有 1/64原本循環長度。每次按下循環長度倍增鍵，可將正在播放的循環長度倍增，最多倍增的原有長度的16倍。...
Page 7 產品特色交替播放使用交替播放功能，音樂能夠在AB兩個播放器之間交替不間斷的播放。A播放器一首音樂播完就會自動換到B播放器播放，當B播放器一首音樂播完時，又會自動回到A 播放器順序播放下一首音樂。中推子啟動播放透過推子的切換，啟動播放器播放的功能。混音器上交叉推子的操作控制，就可以控制播放器回到起始點並立即文播放，這讓DJ的表演增加方便性與變化性。 DSP數碼音效 S60 內建四種不同的DSP數碼音效，以增加在表演時音樂的創意與豐富性。內鍵音效包含: ECHO, FLANGER, FILTER與SKID。每組音效均有獨立的參數調整，透過轉盤可調整時間(TIME)與深度(DEPTH)參數。播放速度控制與控制範圍 100mm線性高精確度推子給DJ完全的控制確保播放速度的調整的方便性與準確性。播放速度控制的範圍包含 +/-6%, +/-10%, +/-16% and -100%。音調鎖定(Key Lock) 當你調整歌曲播放速度時，音調鎖定功能可以鎖定歌曲音樂的音調。你可以加快或減慢歌曲播放速度，音樂的音調絲毫不會受到播放速度的改變而有變化。兩個Deck共同分享相同的USB外接設備左右兩邊的播放器可讀取一個外接USB儲存設備。你不需要為了不同的播放器準備不同的USB儲存設備，這方便 DJ能夠輕鬆的管理音樂資源從單一的儲存周邊。每通道均有三段等化器與高質量推子每個通道均有增益控制，三波段的等化器，可針對高頻，中頻與低頻，分別調整，並且有KILL功能。麥克風具獨立EQ 與人聲衰減(TALK OVER)功能麥克風輸入具有2-Band 等化器，可獨立調整高頻與低頻。另外有人聲衰減(TALK OVER)的功能，當麥克風使用...
Page 8: 功能與特色
‧ 選購標準19英吋機架安裝架播放功能 ‧ Cue點立即播放功能 ‧ 推子啟動播放功能 ‧ 左右播放器連續交替播放功能 ‧ 單曲與連續播放模式 ‧ 回到Cue點立即播放按鍵設計(CUE PLAY) 音樂資料搜尋 ‧ 歌曲與資料夾搜尋系統 ‧ 每禎(frame)搜尋可精確地設定Cue點 ‧ 支援VOXOA TUNEBOX軟件，讓USB設備的音樂資料能快速搜尋 ‧ 顯示音樂檔名與資料夾名稱 ‧ 支援ID3 TAG音樂文字顯示 Cue點/音樂循環 (Loop)　 ‧ 自動Cue點功能設定每首音樂起始點 ‧ 無縫的循環(Loop)與再循環(Reloop)功能 ‧循環播放中，循環OUT點可立即調整 ‧循環播放中，IN點鍵可做Hot Loop操作 ‧即時減半與倍增循環長度 ‧ 4個獨立的CUE點/循環 (Loop)可即時調整設定...
Page 9 產品特色 ‧ 音調鎖定 KEY LOCK能夠讓音樂速度改變但不會影響到音樂原本的音調 ‧ 速度調整控制啟動/關閉切換開關轉盤 ‧ 專為刮盤設計的觸控轉盤中 ‧ 多功能轉盤設計，可以用來搜尋，pitch bend 與音效調整文 ‧ 轉盤有三種不同的模式: CDJ, VINYL, Auto Cue Scratch (A.CUE) ‧ Auto Cue Scratch mode觸控到轉盤表面，音樂就會立即回到Cue點 ‧ 轉盤可用來做Pitch Bend與每禎(Frame)搜尋數碼音效 ‧ 4個極佳的節拍同步DSP數碼音效 ‧ 內鍵音效: ECHO, FLANGER, FILTER 與 SKID ‧...
Page 10: 連接方式
連接方式 1. 在進行連接前，請務必關掉電源開關，拔下插頭。 2. 高品質的連接線可以提高保真度，為使本產品產生最好的聲音品質，請盡量使用高品質的音訊連接線。 3. 不要使用過長的連接線。並確保插頭與插座是穩固的連接，若插頭與插座連接過鬆，會造成哼聲，雜訊，或是中斷斷續續的聲音輸出，這將會對你的喇叭，造成極大的危害。文 4. 使用RCA音訊連接線，連接本器材與功放。注意 : 請務必使用所提供的連接線，使用其他類型的連接纜線恐會導致危險。連接到計算機支援電腦系統包含Vista, Window XP 及MAC OS X或是更新的版本。麥克風監聽耳機 6.3mm 6.3mm...
Page 11 連接方式非平衡式功率放大機唱盤機 BOOTH功率放大器中文主要平衡式功率放大機 6.3mm Type A Type B 麥克風 USB 儲存設備筆記本電腦 CD/MP3 播放機...
Page 12: 部件名稱與功能
部件名稱與功能操控面板中文...
Page 13 部件名稱與功能 1. 音樂TRACK選擇旋鈕此旋鈕有三項功能 1) 此旋鈕用來選擇歌曲。 2) 按下此旋鈕並同時旋轉，可以快速前進或是後退，每旋轉一格可跳10首歌曲。中 3) 單獨按下此旋鈕可切換顯示屏幕上歌曲顯示的模式，可以切換File Name/ Title (ID3)/ Artist (ID3)/ Album (ID3)/ Genre (ID3))。文 2. 循環起始點IN，即時CUE點及HOT LOOP鍵按下這個按鍵來設定循環的起始點(IN)，在播放模式下可即時設定起始點(Cue)而不需中斷播放。在循環播放模式下(LOOP PLAY)按下這個按鍵會立即回到循環起始點。 3. 循環結束點OUT 鍵按下這個按鍵來設定循環的結束點(OUT)，一個無縫循環由按下起始點(IN)開始，按下結束點鍵(OUT)結束。循環會連續不斷的播放，循環播放時IN與OUT按鍵會不停閃動，直到再循環/離開(RELOOP/EXIT) 的按鍵被按下，循環播放才會停止。循環的結束點(Out Point)可以即時調整，當循環播放中按下結束點鍵(OUT)，屏幕顯示結束點(Out Point)的時...
Page 14 部件名稱與功能 11. 播放速度調整+/-按鍵　當此組按鍵按住不放時，音樂播放速度立即被改變，放開時立即回復到原來的速度。 12. 手動/自動BPM按鈕　當自動BPM無法鎖定音樂節拍時，可透過手動BPM來產生。順著音樂節拍輕敲此按鍵會產生音樂的BPM（每中分鐘節拍數）數值，用以提供特效產生器及自動環圈產生器使用。為了準確計算BPM數值，你至少必須敲四個文拍子。意：如何回到自動BMP的計算模式，只要按住此鍵直到顯示屏幕出現 AUTO BPM。注 13. 播放/暫停 PLAY/PAUSE 鍵每按一次此按鍵可切換暫停變成播放，或是播放變成暫停。 14. CUE 按鍵所謂的Cue點是一個自身定義的播放起點，通常是在節奏一開始的位置。在音樂播放的模式下，按下Cue鍵，音樂會立即暫停並回到上一次Cue點設定的位置。按著CUE鍵不放，將會變成播放模式，一旦你放開Cue鍵，播放就會立即暫停播放，並回到Cue點。 15. CUE播放 CUE PLAY鍵按下此鍵能夠立即回到Cue點並立即開始播放。這個按鍵的設計，是提高DJ操作的方便性，你可以輕鬆的表演出BOP特效。所謂BOP特效，是透過連續回到Cue點並立即播放所造成的特別的效果。 16. 轉盤 JOG WHEEL 這個觸控感應的轉盤有幾個不同的功能，說明如下: 1) 一幀一幀精確搜尋(Frame Search) - 當在CDJ模式下，暫停播放的時候，旋轉轉盤可精確的找到要播放的幀...
Page 15 部件名稱與功能中文 18. Hot Cues/Loops記錄(Record)與呼叫(Recall)按鍵這個按鍵有以下兩種不同的操作方式：　 1) 按下此鍵來啟動記錄模式，此時按鍵燈號亮起，再按下你所希望的記錄的Pads 去儲存Cue或是Loop。用同樣的方式可以覆蓋原本已有儲存的資料。再次按下此鍵離開記錄模式。 2) 儲存目前記憶儲存按鍵庫中所記錄的Cues與Loops到USB內存之中，以便下次可以再使用。按下此按鍵不放，約按住一秒鐘的時間，直到此鍵燈號閃動為止，顯示屏幕並會出現”Saving”的字樣。當燈號閃動結束表示儲存完成。重新載入USB儲存裝置所記錄的Cues 與 Loops的記憶點先按下 REC 鍵，再旋轉歌曲旋鈕，會自動載入已儲存的記憶點。 19. 記憶儲存庫1,2,3,4按鍵這四個按鍵可用來儲存Cue或是Loop，當儲存的是Cue時，按鍵的燈號是橙色，當儲存的是Loop時，按鍵的燈號是藍色。注意 : 當按鍵閃動時，表示目前正在啟動的Hot Cue 或是 Loop。 20. 清除CLEAR鍵用來清除儲存在內存中的Cues 與Loops。按下清除鍵，然後選擇從儲存按鍵組中...
Page 16 部件名稱與功能 21. X (時間)參數鍵及音效同步節拍減少鍵這個按鍵用來調整特效的X(時間)參數值，按下此鍵再轉動轉盤，用來調整數值。保持鍵在啟動的狀態，每次改變的數值都會被記錄。在保持鍵在啟動的狀態，自動節拍同步的功能就會被關閉。中 22. 回音(ECHO)音效鍵用來啟動與關閉回音音效。回音音效可為輸出的音樂增加回音。文 23. FLANGER音效鍵用來啟動與關閉FLANGER音效。FLANGER音效扭曲輸出訊號，產生一個類似於頻率相位互相交錯的效果。這個改變頻率的特效類似Phase的效果，但是更協調，特別強調在頻率較高的部分，展現的音效令人聯想起由頭頂飛過的噴射機。你可以手動來改變特效節拍的頻率，啟動X參數透過轉盤來調整頻率值由0到9990毫秒，改變特效的強度，按下Ｙ參數，轉動轉盤來調整強度由0到255。秘訣:將節拍同步設在4/1拍時，可以獲得最佳的效果。 24. 保持HOLD鍵及自動節拍同步啟動鍵此鍵的功能用來保持鎖定新的參數設定。否則的話，特效參數的設定每次都會回到原始設定值。此按鍵亮起時，表示功能正在啟動中。當按住此鍵2秒，燈號閃爍啟動自動節拍同步，X鍵及Y鍵用來控制節拍同步的減少與增加，節拍比例有十種選擇1/32、1/16、1/8、1/4、1/2、3/4、1/1、2/1、4/1、8/1、16/1、32/1。注意 : 自動節拍同步必須在BPM已計算出的條件下，才能有效控制。 25.
Page 17 部件名稱與功能 27. Y (深度)參數鍵及音效同步節拍增加鍵這個按鍵用來調整Y參數的數值，按下此鍵再轉動轉盤，用來調整數值。保持鍵在啟動的狀態，每次改變的數值都會被記錄。在保持鍵在啟動的狀態，自動節拍同步的功能就會被關閉。 28. 轉盤模式自動回Cue點刮盤(AUTO CUE SCRATCH)模式鍵中切換轉盤模式為自動回Cue點刮盤模式，在播放中，只要觸摸轉盤表面，立即會回到上次所使用的Cue點，並文可開始做刮盤的操作。當在Cue模式（CUE MODE）下，觸碰轉盤的表面就可立即從Cue點開始播放，直到手離開轉盤表面。再一次觸碰轉盤表面，又會從Cue點做播放。 29. 轉盤模式模擬唱盤(VINYL)模式鍵在播放中，手觸及轉盤的表面可以做出模擬傳統黑膠唱盤的刮盤效果。 30. 轉盤模式一般CDJ模式鍵轉盤用來當做Pitch Bend 與Frame Search 31. 播放時間 (TIME) 顯示模式切換按鍵切換顯示屏幕上時間的表示方式。 ELAPSED 表示目前已播放的時間。...
Page 18: 顯示屏幕
部件名稱與功能顯示屏幕 33 34 36 37 中文 33. 播放指示在播放模式下，此指示燈亮起。 34. 暫停指示在暫停模式下，此指示燈亮起。 35. CUE指示在CUE模式下，此指示燈亮起，每當重新設定新的Cue點時，此指示燈亮會閃爍。 36. 觸控指示當轉盤表面被觸摸時，此指示燈會立即亮起。 37. 資料夾顯示顯示目前資料夾的編號，資料夾的編號方式是以U盤中資料結構為主，由根目錄開始編輯。 38. 點矩陣訊息顯示列當播放有ID3標籤的MP3檔案，或是有文字的音樂檔案時，顯示資料夾名稱，音樂的表演者名稱，檔案名稱，專輯名稱，音樂類別與音樂名稱等。切換不同的顯示方式按歌曲選擇旋鈕(1) 做切換。 39. BPM 顯示顯示目前播放歌曲BPM(Beat per Minute每分鐘節拍數)數值。...
Page 19 部件名稱與功能 40. 內存容量指示指示目前內存的容量，有兩種功用。外圈表示Cue的內存狀態。中間的六根橫條表示數碼緩衝容量。每一個橫條表示剩餘兩秒的緩衝內存容量。 AUTO BPM顯示中當AUTO BPM顯示時表示自動節拍計算器運作中。文 42. 節拍鎖定TEMPO LOCK指示指示節拍鎖定功能已經啟動。 43. 速度調整顯示顯示目前音樂播放速度調整百分比。 44. 播放位置這個長條提供視覺音樂播放位置的顯示，當音樂快播放結束時，長條開始閃爍。 45. 時間顯示提供目前音樂詳細的分，秒與幀。顯示的方式由時間顯示功能所決定，可顯示已播放時間(ELAPSED)/剩餘時間(REMAIN)。 46. 時間顯示模式指示指示目前顯示時間的模式。ELAPSED已播放時間，REMAIN剩餘播放時間，使用播放時間顯示模式切換按鍵在不同模式之間做切換。 47. 音樂編號顯示指示目前音樂的編號。 48. 音樂格式指示指示目前音樂的檔案格式。...
Page 20: 混音器
部件名稱與功能混音器中文...
Page 21 部件名稱與功能 52. 輸入音源選擇開關用來選擇每一通道輸入的音源選擇，每個通道，每次只能選擇一種輸入音源。當通道1切換到PC模式時，通道2切換到PC模式時，整台機器當做MIDI控制器使用。當通道1切換到PC模式時，通道2切換到DECK B模式時，DECK A當做MIDI控制器使用，混音器及DECK B做中一般使用。文當通道1切換到PC模式時，通道2切換到LN2/PH2模式時，DECK A當做MIDI控制器使用，混音器的CH2輸入為外部音源。 53. USB1 連接插口 (U盤插口) 此插口用來外接U盤或是USB儲存周邊。注意 : 請先開啟電源，再插上USB儲存周邊。 54. 輸入增益 (GAIN)調整旋鈕用來調整每一通道輸入音源的音量的大小，不要用來當作輸出音量的調整。為確保輸出音聲的品質，請設定調整輸入音量在適當的位置。 55. 通道等化器高音(HI)調整旋鈕與KILL開關此旋鈕用來調整音軌輸出高音頻率聲音，可調整控制範圍從-35dB到+10dB，按下此旋鈕可開啟KILL功能。 56. 通道等化器中音(MID)調整旋鈕與KILL開關此旋鈕用來調整音軌輸出中音頻率聲音，可調整控制範圍從-35dB到+10dB，按下此旋鈕可開啟KILL功能。...
Page 22 部件名稱與功能 60. 主輸出音量控制此旋鈕用來控制主要輸出的音量大小。注意 : 為了避免過大的音量而造成喇叭的損害，當要啟動本混音器時，請先確定調整主輸出音量控制到0的位置。中 61. Booth音量控制文此旋鈕用來控制輸出BOOTH音量的大小。 62. 交替播放(RELAY PLAY) 開關按下此開關啟動交替播放Relay play 的功能。注意 : 啟動交替播放功能時，左右兩台播放器的播放模式會自動切換成單曲播放，屏幕顯示SINGLE, 第一台播放器播放，另一台播放器必須在暫停的模式。當第一台播放器播放完第一首音樂，播放器會變成暫停的狀態，此時另一台播放器開始播放。如此，兩台播放器會交替播放。 63. 電平指示切換開關 MASTER METER 按下此按鍵可切換電平指示器，顯示成為Master輸出計量。 64. 電平指示器雙排的LED指示燈顯示主要輸出的音量，也可做主要輸出與PGM的顯示切換。...
Page 23: 前面板
部件名稱與功能前面板中文 67. 麥克風1 (MIC 1) 插口可插入標準的1/4” 麥克風插頭。麥克風1的音量由音量控制旋鈕所控制。 68. 麥克風 1 (MIC 1)音量調整調整麥克風1的音量大小。 69. 麥克風 2 (MIC 2)音量調整調整麥克風2的音量大小。 70. 麥克風音調 (MIC TONE)調整調整麥克風的音調。 71. 麥克風開啟/關閉/講話中切換開關設定控制麥克風的開啟與關閉，當開關位置置於講話中的位置時，麥克風1及麥克風2均會啟動，原本音樂的音量會自動降低到20dB左右。...
Page 24: 後背板
部件名稱與功能部件名稱與功能後背板 80 81 84 84 中文 75. 電源線插口使用電源線來連接電源插座與S60。 76. 電源開關用來控制主要電源的開啟與關閉。 77. USB2 連接插口 (U盤插口) 此插口用來外接U盤或是USB周邊。注意 : 請先開啟電源，再插上USB儲存周邊。 78. USB MIDI插口利用所附的USB連接線與計算機相連接。這個插口可用來當作MIDI訊號指定用，可用來控制電腦軟件。當與電...
Page 25 部件名稱與功能 81. BOOTH輸出插口這是一對非平衡式的RCA插口，提供非平衡式的音量輸出，藉由混音器面板的Booth Level 旋鈕所控制。 82. 通道輸入LINE/PHONO切換開關中連接唱盤機時，此開關務必切換至“PHONO”，連接 CD播放機等，此開關務必切換至 “LINE”。文 : 在切換LINE/PHONE 開關前，務必關閉電源開關。注意 83. 接地端子連接唱盤機時，務必將唱盤機的接地線與此接地端子連接，因為可減低唱針頭所造成的哼聲及雜訊。 84. 輸入插口裝備有MM讀取唱針的唱盤(所有DJ唱盤機均使用MM讀取唱針)可透過此插口連接， LINE/PHONO 選擇切換開關必須切換到 “PHONE” 的位置。CD播放機，卡帶播放機及其他線性等級的樂器連接此插座，必須切換開關在“LINE”的位置時，才能使用。輸入音量可經由輸入增益 (GAIN)調整旋鈕所控制。...
Page 26: 功能設定選單
到F.Exit & Save，再按TRACK旋鈕，屏幕出現文 Saving，表示正在儲存中，儲存結束離開功能設定選單。注意 : 按下FOLDER旋鈕，隨時都可以離開” 功能設定選單”，但所做的改變，不會被儲存。 1. Playlist 音樂播放清單排序模式 :設定音樂播放清單排序方式，可依一般Normal(無資料庫)/ 音樂名稱Title/ 音樂表演者名稱Artist /專輯名稱Album / 音樂類型Genre播放時的排序方式VOXOA TUNEBOX 軟件能夠針對U盤產生”音樂播放清單”(PLAYLIST)，可以依照需求而篩選不同的播放清單排序的方式。旋轉”音樂TRACK選擇旋鈕 ”去選擇播放清單依照何種方式排序，選擇確定按下FOLDER搜尋旋鈕，記憶並離開。 ‧ 一般模式Normal: 這是內定值。播放清單是依照檔案階層架構所排序。 ‧ 音樂名稱Title: 播放清單依照依“音樂名稱Title”，按英文字母順序排序。 ‧ 音樂表演者名稱Artist: 播放清單依照依“ 音樂表演者名稱Artist”，按英文字母順序排序。 ‧ 專輯名稱Album: 播放清單依照依“專輯名稱Album”，按英文字母順序排序。 ‧ 音樂類型Genre: 播放清單依照依“音樂類型Genre”，按英文字母順序排序。...
Page 27 功能設定選單 7. Display Time＝螢幕上文字顯示時間設定設定螢幕上文字顯示時間，由0.5sec ~ 12.0sec，每0.5秒間隔。 8. Scrool Speed ＝螢幕上文字顯示的轉動速度設定中設定螢幕上文字顯示的轉動速度，由50msec ~ 2000msec每50毫秒間隔。文 9. Sensitivity＝轉盤觸控靈敏度設定轉盤觸控靈敏度調整，調整範圍由-20到+20，可以不同使用者的需求與感覺調整。調過高或過低會影響你的表演。 A. Intensity＝螢幕亮度設定調整螢幕的亮度，範圍由1 到4 。 B. A.CUE LEVEL─自動起始點音量調整自動起始點(AUTO CUE)音量大小，範圍由-36dB到-78dB。 C. Bit rate＝MP3壓縮率顯示設定設定螢幕上是否顯示MP3的壓縮率。 D. Version＝韌體版本資訊顯示目前韌體的版本資訊。...
Page 28: 操作控制
操作控制開始播放與停止播放 ‧ 開始播放在暫停或是Cue模式下，按下播放/暫停PLAY/PAUSE鍵啟動播放模式。中 ‧ 停止播放文有兩種方式可以停止播放。在播放下，按下播放/暫停PLAY/PAUSE鍵，播放立即暫停在你所按下的時間點，或是按下CUE 鍵，播放立即停止並回到起始 (Cue)點。設定起始(Cue)點所謂的Cue點就是音樂播放的起始點，設定Cue點是為播放做準備的動作。在暫停模式下，一旦按下Cue 鍵，Cue 點就會被儲存在內存中。在音樂播放時，按下CUE鍵，音樂會立即暫停並回到Cue點，當再按下播放暫停(PLAY/ PAUSE)鍵時，音樂開始從Cue點播放。也可以回到Cue點立即播放，按住不放CUE鍵，再按下播放暫停(PLAY/PAUSE)，音樂就會回到Cue點並立即播放，或是簡單的按下CUE PLAY鍵。相同操作的動作也可以運用在Hot Cue Bank Pads中。步驟 1 : 在播放中，當音樂播放到你所想要的時間點，按下PLAY/PAUSE播放暫停鍵暫停音樂播放。步驟 2 : 精確的搜尋Cue點的位置，使用SEARCH鍵，或是使用轉盤可以做一幀一幀精確搜尋。...
Page 29 操作控制調整播放速度 Adjusting the Pitch ‧ 使用速度調整推子 PITCH SLIDER 當第一台播放器正在播放，第二台播放器準備好要播放時，兩台播放的拍子速度要保持一致，最迅速的方式是調整第二台播放器的速度調整推子，讓第二台播放器去吻合第一台播放器的拍子速度。推子往上(-)移動會降低中拍子速度，往下(+)移動會增加拍子速度。文 ‧ Pitch Bending 使用PITCH BEND 按鍵調整速度當音樂的速度調整到對的節奏，要調整每一個拍子要相符合的狀態，Pitch Bending提供一個快速修正拍子位置的方式，讓第二台播放器拍子的位置盡可能的與第一台播放器的位置相接近。按下PITCH BEND – or PITCH BEND +鍵會暫時增快或減慢播放速度。速度改變的程度會依照按著按鍵時間的長短成正比，舉例說明，持續按著按鍵不放，播放速度一直改變直到速度調整範圍的最大值。一放開按鍵，速度就回到速度調整推子（PITCH SLIDER）的設定值。 ‧ 使用轉盤調整速度轉盤也可作為暫時調整速度用，當音樂播放時，順時針轉動轉盤增快播放速度，逆時針轉動轉盤減慢播放速度。改變速度的幅度會依照你所轉動轉盤的速度而定。建議使用轉盤的外沿來做速度調整的控制，因為在模擬唱盤(VINYL )與自動回Cue點刮盤(Auto Cue Scratch)模式下，觸摸到轉盤表面會讓播放暫停。...
Page 30 操作控制 ‧ 循環的結束點(Out Point)即時調整循環的結束點(Out Point)可以即時調整，當循環播放中按下結束點鍵(OUT)，螢幕顯示結束點(Out Point)的時間，同時只剩下結束點鍵(OUT)的燈號閃動，此時轉動轉盤調整結束點(Out Point)設定，再按一次結束點(OUT) 完成調整，音樂繼續循環播放。中文 ‧ 快捷循環HOT LOOP 在循環播放模式下(LOOP PLAY)，按下IN鍵播放會立即回到循環起始點(In Point)，你可連續按IN鍵創造出特殊的效果。 ‧ 即時減半與倍增循環長度在循還播放時，按下SEARCH 鍵，每按一次循環播放長度就減半，最多可減到原有長度的1/64。按下 SEARCH 鍵，每按一次循環播放長度就倍增，最多可倍增到原有長度的16倍。注意：減半與倍增循環長度只是暫時改變原有設定的循環長度。設定即時啟動(Hot Cues)/與循環(Loops) 儲存即時啟動(Hot Cues)與循環(Loops)在空白(燈號未亮)的記憶儲存庫按鍵上，只要簡單的按下記憶儲存庫按鍵中空白(燈號未亮)的按鍵。會先閃爍橘色/藍色燈，提示已經被儲存。 ‧ 按鍵儲存”即時啟動(Hot Cues)”燈號顯示橘色。 ‧...
Page 31 操作控制儲存所記錄的Hot Cues/Loops 每首歌曲可儲存4個Cues或Loops。播放器能夠儲存並叫回在USB周邊上的Hot Cues及Loops，數量取決於U盤空間的大小，一般來說，所記錄的資料量很小，可以不用擔心儲存的多寡。按住記錄鍵REC 直到屏幕顯示“Saving”儲存中就可以將設定的Hot Cues及Loops儲存下來，否則只是暫時記中憶在內存中，被覆蓋或是關機後就不再存在。文重新將儲存的Hot Cues及Loops叫回先按下REC鍵啟動叫回的功能，旋轉音樂選擇旋鈕選擇要播放的音樂，若音樂中已有儲存Hot Cues或是 Loops，系統會自動載入，此時按鍵會一個接個一個閃爍，當載入完成，按下記憶儲存庫按鍵立即就可呼叫。注意 : 在儲存的過程中切勿關掉電源，為了儲存資料，你必須等待至少三秒鐘等到屏幕顯示Saving結束。如何使用音效(Effects) 內建4種DSP數碼音效: ECHO , FLANGER ,FILTER 及SKID ，啟動音效只要簡單的按下所要的音效按鍵。 ECHO音效 : 可為輸出的音樂增加回音。 FLANGER音效 : FLANGER音效扭曲輸出訊號，產生一個類似於頻率相位互相交錯的效果。這個改變頻率的特效類似Phase的效果，但是更協調，特別強調在頻率較高的部分，展現的特效令人聯想起由頭頂飛...
Page 32 操作控制 ‧ 自動節拍同步可啟動"自動節拍同步"的功能來控制音效與音樂的同步，當按住HOLD鍵 1秒，燈號閃爍啟動自動節拍同步，X鍵及Y鍵用來控制節拍同步的減少與增加，節拍比例有多種選擇1/32、1/16、1/８、1/4、1/2、 3/4、1/1、2/1、4/1、8/1、16/1、32/1。中注意 : 自動節拍同步必須在BPM已計算出的條件下，才能有效控制。文 ‧ 調整Y (DEPTH)參數 Y參數可控制音效的深度，回饋或是等級大小(Dry/Wet)，會依不同音效的特性而設定。按下Y (DEPTH) 參數鍵，再轉動轉盤去調整參數數值。每一次只能調整X或Y的參數數值。 ‧ HOLD鍵此鍵的功能用來保持鎖定控制轉盤所產生新的參數設定。否則的話，轉盤停止轉動，參數的設定立即會回復到上依次的設定值。此按鍵亮起時，表示Hold功能正在啟動中。注意 : 只要音效啟動時，並且參數調整鍵X參數或Y參數被觸發時，轉盤就做為參數調整的功能，刮盤模式會暫時停止作用，直到參數調整取消為止。模擬黑膠唱盤模式與刮盤在模擬黑膠唱盤模式(Vinyl Mode)或是自動回Cue點刮盤模式(Auto Cue Scratch)下轉盤將模擬傳統唱盤機的操作行為。轉盤的表面是觸動控制的，手一觸及轉盤表面，播放立即暫停，就像...
Page 33: Voxoa Tunebox資料庫建立軟件
VOXOA TUNEBOX 資料庫建立軟件 VOXOA TUNEBOX 資料庫建立軟件 VOXOA TUNEBOX資料庫建立軟件，在計算機端先針對外接的USB 儲存設備做演算，建立音樂資料庫，當接上 USB 儲存設備接上播放器時，播放器就可立即讀取，並且可以依照音樂檔案的名稱，表演者，專輯名稱及類別做立即的搜尋。中文 ‧ 系統需求處理器: 英特爾奔騰4, 1 GHz 處理器, Intel Centrino Mobile Technology 1.6 GHz 或更高等級。內存: 512 MB。硬盤空間: 100MB 可使用的硬盤空間。...
Page 34 VOXOA TUNEBOX 資料庫建立軟件步驟 5 : 安裝完成，按下Finish 結束，離開安裝程式。中文如何使用VOXOA TUNEBOX資料庫建立軟件 VOXOA TUNEBOX資料庫建立軟件可以一次性掃描所有在外接USB儲存設備中所有的檔案，並且建立檔案資料庫去確定音樂檔案在資料庫中的位置。這使得播放器在讀取外接USB儲存設備時，更迅速更容易找到你所要播放的音樂。步驟 4 : 完成資料庫建立，顯示建立的訊息。步驟 1: 執行VOXOA TUNEBOX程序。步驟 2 : 選取所要建立資料庫的外接USB儲存設備，然後按下建立Build鍵。注意 : 每次外接USB儲存設備的內容有做更動步驟 3 : VOXOA TUNEBOX開始進行建立資料庫的工作。...
Page 35 VOXOA TUNEBOX 資料庫建立軟件播放清單操作方式: 1. 按住FOLDER旋鈕 2秒進入”功能設定選單”，旋轉 FOLDER搜尋旋鈕去找尋播放清單 (PLAYLIST)的選項。 2. 旋轉 Track 旋鈕去選擇一般(Normal) / 曲目名稱(Title) /表演者( Artist) /專輯名稱(Album)/ 類別(Genre)。中示範操作選取表演者Artist做為播放清單: 步驟1: 按住並旋轉FOLDER旋鈕，你可以依照表演者Artist英文字母的第一個字，依序選擇你所喜愛的檔案夾。文步驟2: 旋轉FOLDER旋鈕，或是按住FOLDER旋鈕然後旋轉轉盤去選擇下一個項目”表演者Artist”。步驟3: 按住並旋轉TRACK旋鈕，或是按住TRACK旋鈕然後旋轉轉盤去選擇你所喜歡的音樂。注意 : 在Windows Vista 作業系統下，執行VOXOA TUNEBOX軟件，造成無法執行的問題，請依照下列步驟...
Page 36: Midi 控制類型 Midi Map (16進制)
MIDI 控制類型 MIDI MAP ( 16進制 ) 播放器 A 播放器 B 中央混音器功能型式備註功能編碼 NOTE 功能編碼 NOTE 功能編碼 NOTE SW/ENC 05/17(44/56) 05/27(44/66) 7FH:ON 00H:OFF...
Page 37 MIDI 控制類型 MIDI MAP ( 16進制 ) 播放器 A 播放器 B 中央混音器功能型式備註功能編碼 NOTE 功能編碼 NOTE 功能編碼 NOTE 16(55) 16(55) 7FH:ON 00H:OFF 中...
Page 38 MIDI 控制類型 MIDI MAP ( 16進制 ) 播放器 A 播放器 B 中央混音器功能型式備註功能編碼 NOTE 功能編碼 NOTE 功能編碼 NOTE 7FH:ON 00H:OFF 中...
Page 39 MIDI 控制類型 MIDI MAP ( 16進制 ) ‧ CC-ABSOLUTE絕對(VR, LEVEL LED TYPE) 控制改變(Control Change) 資訊被送出狀態0xBn, n代表通道給指定的CC控制器。因此控制器的 MIDI ID 用通道編號與CC編號表示。數值從0x00 到0x7F, 直接對應到控制器的位址。中 ‧ 電平指示LED 文 00~0B => 所有LED 關閉 0C~17=>LED(-30) 開啟 18~23=>LED(-30, -20) 開啟 24~2F=>LED(-30, -20, -10) 開啟 30~3B=>LED(-30, -20, -10, -7) 開啟...
Page 40 規格規格 1. 一般規格電源 : AC100-240V, 50/60Hz 中耗電量 : 21WATTS 文尺寸 : 420 (W) X 298.8 (D) X 89 (H) mm 重量 : 4.42 kg 2. 輸入/輸出阻抗與靈敏度: (等化平坦，最大增益，負載=100K OHM) ‧輸入阻抗與輸入音量 47K OHM /-14dBV (200mV) +/-0.1dB LINE: 47K OHM /-50dBV (3.16mV) +/-0.1dB PHONO:...
Page 41 規格 6. 最大輸出: (1KHz, THD=1%, 等化平坦，最大增益，負載=100K OHM) MASTER: 多於 +15dBV (5.62V) LOAD=100K OHM PHONES: 多於 +4dBV (1.6V) LOAD=32 OHM 7. 信噪比: (最大增益，等化平坦，W/20KHz LPF, A-WEIGHTED) 中多於 73dB LINE: 多於 73dB 文 PHONO: 多於 63dB MIC: 8. 串音干擾: (最大增益，等化平坦， W/20KHz LPF, A-WEIGHTED, MASTER=0dBV OUTPUT) 多於...
Page 42 規格從屬要播放器部分: (信號格式: MP3, 128KBPS) ‧輸出等級: 0dBV +/-2dB (TCD782 TRK16, GAIN MAXIMUM, EQ FLAT) ‧頻率響應: 17-16KHz +/-2dB (TCD781 TRK1,4,16, SET GAIN TO 0dBV OUT, EQ FLAT) ‧總諧波失真+噪音: 少於 0.08% (TCD782 TRK16, GAIN MAXIMUM, EQ FLAT, W/20KHz LPF, 中 A-WEIGHTED) ‧信噪比: 多於...
Page 43 備忘錄中文...
Page 44: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS 1. Read these instructions. 2. Keep these instructions. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use the apparatus near water. 6. Clean only with dry cloth. 7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. 8.
Page 45 IMPORTANT SAFETY INSTRUCTIONS 17. All warnings on the appliance and in the operating instructions should be adhered to. 18. Heat - The appliance should be situated away from heat sources such as radiators, heat registers, stoves, or other appliances (including amplifiers) that produce heat. 19 .Power Sources - This product should be operated only from the type of power source indicated on the rating label.
Page 46: Features
Setting the S60 is easy and fast because you don’t need to waste time connecting cables. You just need to bring the S60 and USB storage and you can DJing. It’s perfect for DJs working events, clubs that need to be able to pack away their system quickly, and any other DJ on the move.
Page 47 The mixer’s fader operation can be used to perform back cue and quick start. DSP Digital Effects The S60 supplies the DJ with four different types of DSP digital effects to enhance creativity and performance. Including ECHO, FLANGER, FILTER and SKID. Moreover, DJs can independently adjust effect’s parameters “TIME ”...
Page 48: Features & Function
‧ Cue Play function can back to cue and play instantly Data Search ‧ Tracks and folders searching system ‧ Advanced cueing with track searching by frame ‧ Support VOXOA TUNEBOX software for fast searching massive USB device ‧ Onboard file and folder browsing ‧ ID3 TAG support Cue/Loop ‧...
Page 49 FEATURES Jog Wheel ‧ Touch sensitive JOG WHEEL for scratching ‧ Multifunctional JOG WHEEL for search, pitch bend and effects adjustment ‧ 3 modes for JOG WHEEL: CDJ, VINYL, AUTO CUE SCRATCH (A. CUE) ‧ A. CUE Scratch mode – touch WHEEL return-to-cue function ‧...
Page 50: Connections
CONNECTIONS 1. Before making or changing connections, switch off the power and disconnect the power cord from the AC outlet. 2. Quality cables make a big difference in fidelity and punch. Use high-quality, audio cables. 3. Do not use excessively long cables. Be sure plugs and jacks are securely fastened. Loose connections cause hum, noise, or intermittence that could damage your speakers.
Page 51 CONNECTIONS Main unbalanced BOOTH power amplifier power amplifier Turntable Main balanced power amplifier 6.3mm Type A Type B Microphone USB Storage Device Computer CD/MP3 Player...
Page 52: Part Names And Functions
PART NAMES AND FUNCTIONS PLAYER CONTROL PANEL...
Page 53 PART NAMES AND FUNCTIONS 1. Track knob This knob has three functions. 1) The knob is used to select a track. Turning TRACK knob will forward/backward skip to next track. 2) Holding down and turning TRACK knob will rapidly forward/backward skip through the tracks by 10 tracks per click.
Page 54 PART NAMES AND FUNCTIONS 10. Tempo Adjust slider This slider is used to adjust the playback pitch percentage. 11. Pitch Bend +/- button The desired pitch decrease or increase when button is pressing and returns to the original pitch when the button is released.
Page 55 PART NAMES AND FUNCTIONS 17. Search / Real-time Cutting and Extending Loop Function buttons This search button allows you to quickly scan backwards through a track. This search button allows you to quickly scan forwards through a track. During the loop palyback, press the SEARCH button, the loop playing time is cut in half each time the button is pressed.
Page 56 PART NAMES AND FUNCTIONS 19. Bank Pads 1,2,3,4 These buttons are used to store either four cue points or four loops. Each Bank Button can store either a loop or a cue point. For Hot Cue the illumination is Orange. For Loops the illumination is Blue. : While the Pad is flashing, it indicates that the Pad is active.
Page 57 PART NAMES AND FUNCTIONS 25. Filter Effect button This button is used to activate and deactivate the filter effect. The filter effect tweaks the original sound to add different tonal definition. To manually change the beat frequency of the effect, press the X parameter (TIME) button and regulate the frequency mean of the JOG WHEEL (from...
Page 58: Display Section
PART NAMES AND FUNCTIONS DISPLAY SECTION 33 34 36 37 33. Play indicator The play indicator will glow when the unit is in play mode. 34. Pause indicator The pause indicator will glow when the unit is in pause mode. 35.
Page 59 PART NAMES AND FUNCTIONS 40. Memory bucket This indicator serves two functions. The bucket outline details the cue memory status; a full bucket outline indicates the cue memory is full. The six bars in the memory bucket detail the digital buffer. Each bar indicates 2 second.
Page 60: Top Panel Mixer Section
PART NAMES AND FUNCTIONS TOP PANEL MIXER SECTION...
Page 61 PART NAMES AND FUNCTIONS 52. Source Input Selector switch These switches are used to select the input source assigned to each channel. Each channel may only be assigned one input source at a time. CH1 selected to PC + CH2 selected to PC – the entire unite works as a MIDI controller. CH1 selected to PC + CH2 selected to DECK B - the Deck A works as a MIDI controller, the mixer works internally with Deck B.
Page 62 PART NAMES AND FUNCTIONS 60. Master Volume control This rotary knob is used to control the master output level (main volume). To avoid distorted output try to maintain an overage output signal level +4 dB. : To avoid speaker damage that may be caused by excessive volume, be sure this adjustment CAUTION is always set to zero before turning the unit on.
Page 63: Front Panel
PART NAMES AND FUNCTIONS Front Panel 67. MIC 1 Input jack This jack will accept a standard 1/4” male plug. The volume output level for microphone will be controlled by its own respective MIC 1 LEVEL CONTROL knob 68. MIC 1 Level Control knob This CONTROL knob is used to adjust microphone 1 level.
Page 64: Rear Panel
PART NAMES AND FUNCTIONS REAR PANEL 80 81 84 84 75. AC inlet Use the accessory power cord to connect to an AC power outlet. 76. Power switch Turn this unit power ON/OFF. 77. USB 2 port The port use to connect a USB memory device. : Please turn on the power before you plug USB storage devices.
Page 65 PART NAMES AND FUNCTIONS 81. Booth Output jacks This stereo pairs of unbalanced RCA jacks provide a unbalanced line level output with independent front panel BOOTH LEVEL control 82. Channel Line/Phono Selector switches These switches are used to change the voltage line levels of where respected LINE/PHONO RCA input jacks.
Page 66: Utility Menu
1. Playlist Normal / Title/ Artist / Album/ Genre The VOXOA TUNEBOX can generate “Playlist” for USB drives. You can adjust various criteria in order to filter track in this setting. You can turn the TRACK knob to select “Normal / Title/ Artist / Album/ Genre” and press the FOLDER knob again to memorize your setting and exit the utility menu.
Page 67 UTILITY MENU 6. Cross fader Reverse On: Reverse the crossfader Off: normal mode. 7. Display time To setup the text display time in the screen. From 0.5 sec. to 12.0 sec. every 0.5 sec. interval. 8. Scroll Speed To setup the scrool speed of text display. From 50 msec to 2000 msec every 50 msec interval 9.
Page 68: Operations
OPERATIONS Starting and Stopping Playback ‧ Starting Playback during the pause or cue mode to start playback. Press the PLAY/PAUSE button ‧ Stopping Playback There are two ways to stop playback. Press the PLAY/PAUSE button during playback to pause at that point, or press the CUE button during playback to return to the position at which playback started.
Page 69 OPERATIONS How to Adjust the Pitch ‧ Pitch Slider With your first deck playing and your second deck cued, start playback in sync with the downbeat of the song playing on the other deck. Quickly adjust the pitch using the PITCH SLIDER to match the tempo of deck one.
Page 70 OPERATIONS ‧ To Exit the Loop During loop playback, press the RELOOP/EXIT button to exit the loop. When the music reaches the out point, it will play through it instead of looping back to the in point. ‧ To replay a seamless loop (Reloop) To replay the loop, press the RELOOP/EXIT button .
Page 71 OPERATIONS Setting Hot Loops, Loops must be created using the main loop interface (LOOP IN/OUT button. Once a loop is created, following the setting process. Step1 : During playback (loop play) or pause, press the REC button . Now the record mode is active and the REC button is light.
Page 72 OPERATIONS How to Use Effects There are 4 on-board DSP digital effects: ECHO , FLANGER ,FILTER , and SKID .To activates an effect, simply tap the desired Effect button. ‧ ECHO Effect - The Echo effect adds an echo to your output signal. ‧...
Page 73: Voxoa Tunebox Software
- DISK SPACE: 100MB of free disk space need. - OS: Microsoft Windows XP SP3, Vista SP2 or later version. Installation : Refer to the following figures for installing VOXOA TUNEBOX on your computer. Step 1 : Execute the VOXOA TUNEBOX software.
Page 74 The VOXOA TUNEBOX can scan all of music files in your USB hard driver and then create database files to locate the files in your music library. This makes the S60 read music files from USB hard drive much quicker and easier.
Page 75 Step3: Turn the TRACK knob; or hold the TRACK knob and turn JOG WHEEL to select the track you like. The main reason for user failed to run VOXOA TUNEBOX in Windows Vista. 1. User fail to run VOXOA TUNEBOX in Windows 2.
Page 76: Midi Map (Hex)
MIDI MAP ( HEX ) CENTER DECK A DECK B DECK FUNCTION Type FUNCTION FUNCTION FUNCTION ACTION CODE (SHIFT) NOTE CODE (SHIFT) NOTE NOTE CODE (SHIFT) SW/ENC 05/17(44/56) 05/27(44/66) 7FH:ON 00H:OFF SW/ENC 01/16(40/55) 01/26(40/65) 7FH:ON 00H:OFF SW/LED 02/02(41) 02/02(41) 7FH:ON 00H:OFF SW/LED 03/03(42) D#-1...
Page 77 MIDI MAP ( HEX ) CENTER DECK A DECK B DECK FUNCTION Type FUNCTION FUNCTION FUNCTION ACTION CODE (SHIFT) NOTE CODE (SHIFT) NOTE NOTE CODE (SHIFT) 16(55) 16(55) 7FH:ON 00H:OFF 17(56) 17(56) 7FH:ON 00H:OFF A.CUE SW/LED 18/18(57) 18/18(57) 7FH:ON 00H:OFF SCRATCH VINYL SW/LED...
Page 78 MIDI MAP ( HEX ) CENTER DECK A DECK B DECK FUNCTION Type FUNCTION FUNCTION FUNCTION ACTION CODE SHIFT) NOTE CODE (SHIFT) NOTE NOTE CODE (SHIFT) 7FH:ON 00H:OFF 7FH:ON 00H:OFF 7FH:ON 00H:OFF LEVEL LEVEL LED 00H~7FH* METER LED RELAY SW/LED 2C/2C(6B) 7FH:ON 00H:OFF MASTER...
Page 79 MIDI MAP ( HEX ) ‧ CC-ABSOLUTE (VR, LEVEL LED TYPE) Control Change messages are sent with status 0xBn, where n is the channel, for the specified CC controller. Thus the controller MIDI ID is indicated with the channel along with the CC number. The value from 0x00 to 0x7F, directly related to the location of the controller.
Page 80: Specifications
SPECIFICATIONS 1. GENERAL SECTION POWER : AC100-240V, 50/60Hz, 21WATTS DIMENSION : 420 (W) X 298.8 (D) X 89 (H) mm WEIGHT : 4.42 kg 2. INPUT/OUTPUT IMPEDANCE & SENSITIVITY : (EQ FLAT, MAXIMUM GAIN, LOAD=100K OHM) ‧ INPUT IMPEDANCE AND REFERENCE INPUT LEVEL LINE: 47K OHM /-14dBV (200mV) +/-0.1dB PHONO:...
Page 81 SPECIFICATIONS 6. MAXIMUM OUTPUT: (1KHz, THD=1%, EQ FLAT, MAXIMUM GAIN, LOAD=100K OHM) MORE THAN +15dBV (5.62V) LOAD=100K OHM MASTER: MORE THAN +4dBV (1.6V) LOAD=32 OHM PHONES: 7. S/N RATIO: (MAXIMUM GAIN, EQ FLAT, W/20KHz LPF, A-WEIGHTED) LINE: MORE THAN 73dB PHONO: MOTE THAN 73dB MIC:...
Page 82 SPECIFICATIONS USB SLAVE PLAYER SECTION: (SIGNAL FORMAT: MP3, 128KBPS) • OUTPUT LEVEL: 0dBV +/-2dB (TCD782 TRK16, GAIN MAXIMUM, EQ FLAT) • FREQUENCY RESPONSE: 17-16KHz +/-2dB (TCD781 TRK1,4,16, SET GAIN TO 0dBV OUT, EQ FLAT) • THD+N: LESS THAN 0.08% (TCD782 TRK16, GAIN MAXIMUM, EQ FLAT, W/20KHz LPF, A-WEIGHTED) •...
Page 83 NOTE...
Page 84 VERSION 1.1 Printed in China...
