IM LIEFERUMFANG INBEGRIFFENES MATERIAL
Nehmen Sie alle Teile aus den Verpackungen. Vergewissern Sie sich, dass alle Teile mitgeliefert wurden.
• Montierte Abzugshaube mit Motor sowie installierten Lampen und Fettfiltern
• Montage- und Gebrauchsanleitungen
• 1 Anschlussring
• 1 Elektrokabel
• 1 Bohrschablone
• 6 Wanddübel Ø 8 mm
• 6 Schrauben Ø 5 x 45
• 1 Kabelklemme
• 3 Schrauben Ø 3,5 x 9,5
• 1 Kaminhaltebügel
• 2 Schrauben Ø 2.9 x 6.5
• 2 Unterlegscheiben
• Nur Filterversion: 1 Deflektor + 2 Schrauben Ø 2.9 x 6.5
INSTALLATION - VOR DER MONTAGE
Die Dunstabzugshaube ist für den Betrieb in "Abluftversion" oder in "Umluftversion" konzipiert.
Hinweis: Das Modell mit Elektroventil lässt sich nur in "Abluftbetrieb" betreiben, das Abluftrohr ist an eine externe Ablufteinheit anzuschließen.
Ausführung mit Abluftbetrieb
Die Schwaden werden angesaugt und über das am Verbindungsstück der Abzugshaube befestigte (nicht mitgelieferte) Abluftrohr nach außen geleitet.
Je nach gekauftem Abluftrohr ist ein geeignetes System zur Befestigung am Verbindungsstück vorzusehen.
WICHTIG: Entfernen Sie die eventuell bereits installierten Kohlefilter.
Ausführung mit Umluft+Filter-Betrieb
Die Luft wird beim Durchgang durch einen Kohlefilter gefiltert und im Raum umgewälzt.
WICHTIG: Vergewissern Sie sich, dass die Luft ungehindert umgewälzt wird.
Hat die Dunstabzugshaube keine/n Kohlefilter, so sind diese zu bestellen und vor der Inbetriebnahme zu montieren.
Die Abzugshaube ist fern von stark verschmutzten Bereichen, Fenstern, Türen und Wärmequellen zu installieren.
Im Lieferumfang der Dunstabzugshaube sind sämtliche erforderlichen Materialien für die Installation an den meisten Wänden/Decken enthalten. Sie sollten aber
trotzdem einen qualifizierten Techniker zu Rate ziehen, um sicherzustellen, dass die Materialien für die spezifische Wand-/Deckenausführung geeignet sind.

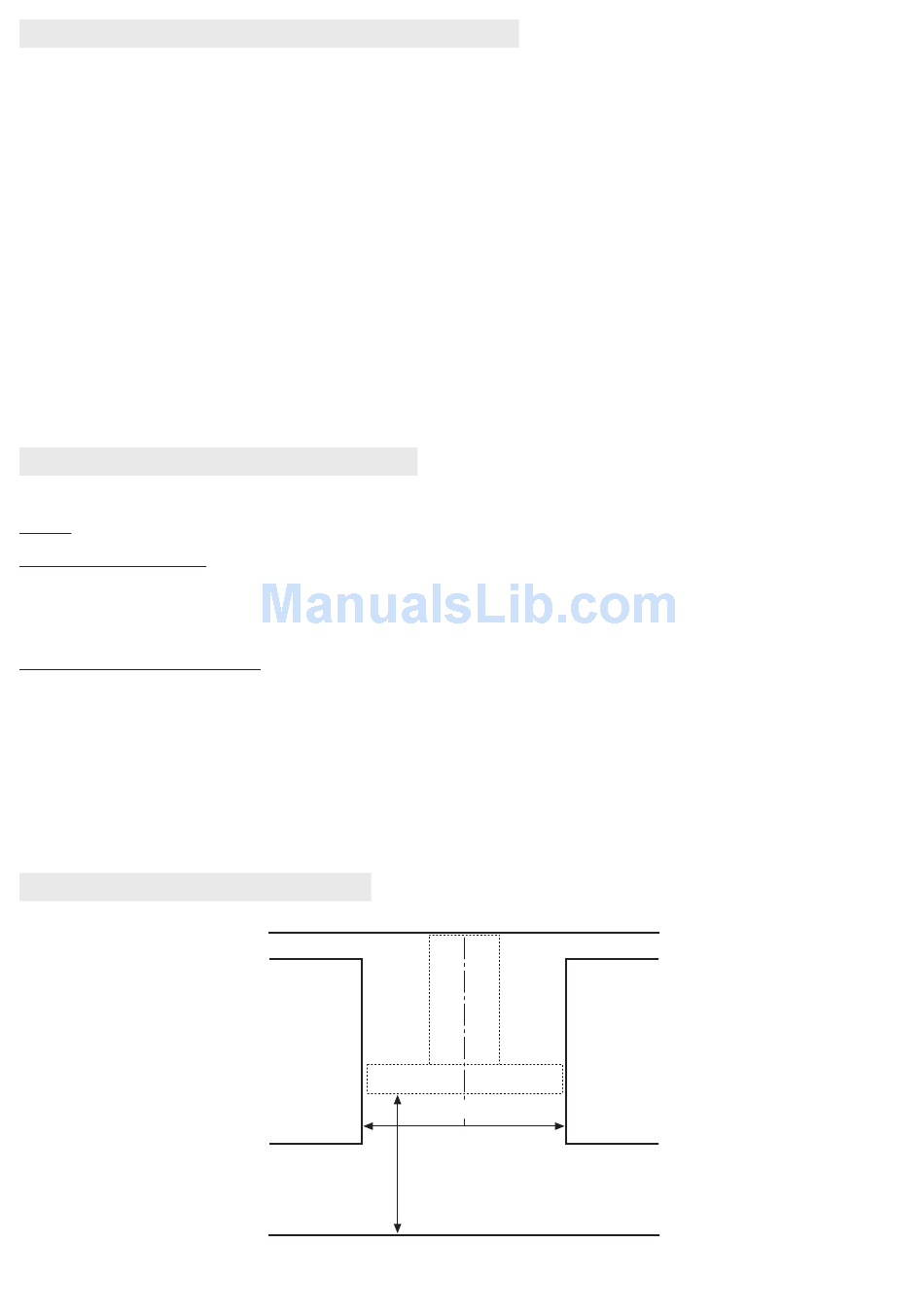

INSTALLATIONSABMESSUNGEN
Seitliche
Hängeschränke
65 cm (Gas- oder kombinierte Kochfelder)
50 cm (Elektroherde)
Seitliche
Mittellinie
Hängeschränke
Min. 900 mm (90 cm breites Modell)
Min. 600 mm (60 cm breites Modell)
Min. 1200 mm (120 cm breites Modell)
Oberfläche Kochfeld
D5
