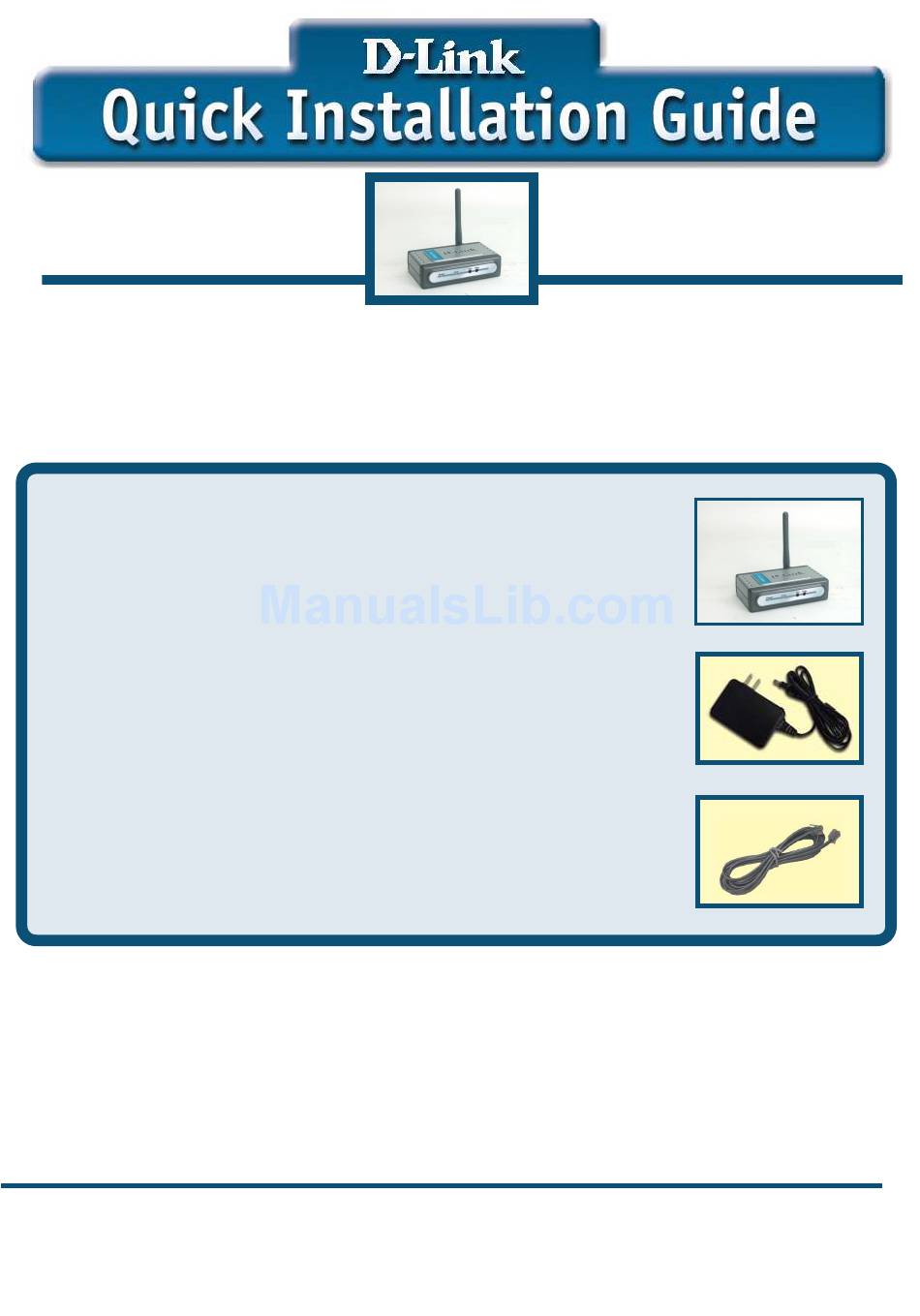

Check Your Package Contents
These are the items included with your DBT-900AP purchase:
• DBT-900AP Bluetooth-to-LAN Access Point
• Power Adapter
• RJ-45 LAN Cable
If any of the above items are missing, please contact your reseller.
©2003 D-Link Corp. All rights reserved. Trademarks or registered trademarks are the property of their
respective holders. Software and specifications subject to change without notice. DBT-900AP 09052003
DBT-900AP
D-Link PersonalAir™
Bluetooth-to-LAN Access Point
