IRIS QUICKIE Owner's Manual
  1. Manuals
  2. Brands
  3. IRIS Manuals
  4. Wheelchair
  5. QUICKIE
  6. Owner's manual

IRIS QUICKIE Owner's Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
*
®
Quickie
IRIS
*
®
Zippie
IRIS SE
*
with transit option
Supplier:
This manual must be given to the user of this wheelchair.
User:
Before using this wheelchair read this entire manual and save for future
reference.
Distribuidor: Este manual debe ser entregado al pasajero de esta silla de ruedas.
Pasajero:
Antes de usar esta silla de ruedas, lea este manual en su totalidad y
guárdelo para futura referencia.
Cada una de las sillas se envía con un manual de instrucciones en inglés. El manual en español o
francés está disponible en formato PDF en nuestra página en Internet: www.SunriseMedical.com.
Ingrese a la página del producto específico para descargar el manual, o comuníquese con el
proveedor autorizado de Sunrise Medical.
Fournisseur: Ce manuel doit être remis à l'utilisateur / utilisatrice de ce fauteuil
roulant.
Utilisateur / Utilisatrice:Avant d'utiliser ce fauteuil roulant, lisez entièrement ce manuel
et conservez le pour le consulter ultérieurement.
Chaque fauteuil est livré avec un manuel d'instructions en anglais. Les versions en espagnol et en
francais sont à ançais est à votre disposition en format PDF sur le site: www.SunriseMedical.com.
Veuillez vous rendre à la page de votre produit pour télécharger le manuel dans la langue
souhaitée, ou contactez un fournisseur agréé Sunrise Medical.
Fachhändler : Dieses Handbuch muss dem Benutzer des Rollstuhls ausge-
händigt werden.
Benutzer : Vor dem Gebrauch des Rollstuhls lesen Sie bitte das gesamte
Handbuch, und bewahren Sie es für zukünftigen Bedarf auf.
Zum Lieferumfang jedes Rollstuhls gehört ein Bedienungshandbuch in englischer Sprache. Diese
übersetzte Version des Handbuchs steht im PDF-Format auf unserer Website zur Verfügung:
www.SunriseMedical.com. Gehen Sie bitte zu der betreffenden Produktsite für den Download
der übersetzten Version oder wenden Sie sich an Ihren authorisierten Sunrise Medical
Fachhändler.
Rivenditore : Il presente manuale va consegnato all'utente della carrozzina.
Utente : Prima di usare la carrozzina, leggere il presente manuale per intero e
conservarlo per riferimento futuro.
Ogni carrozzina è accompagnata da un manuale d'uso scritto in inglese. La versione tradotta è
reperibile nel formato PDF sul nostro sito web: www.SunriseMedical.com. Visitare la pagina del
prodotto specifico da scaricare, o contattare il fornitore Sunrise Medical autorizzato.
*
®
Quickie
IRIS SE
*
without transit option
SECT IO N
O w n e r ' s M a n u a l
M a n u a l d e I n s t r u c c i o n e s
M o d e d ' e m p l o i
B e n u t z e r a n w e i s u n g e n
M a n u a l e d ' u s o
E NGL ISH
IRIS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the QUICKIE and is the answer not in the manual?

Questions and answers

Related Manuals for IRIS QUICKIE

Summary of Contents for IRIS QUICKIE

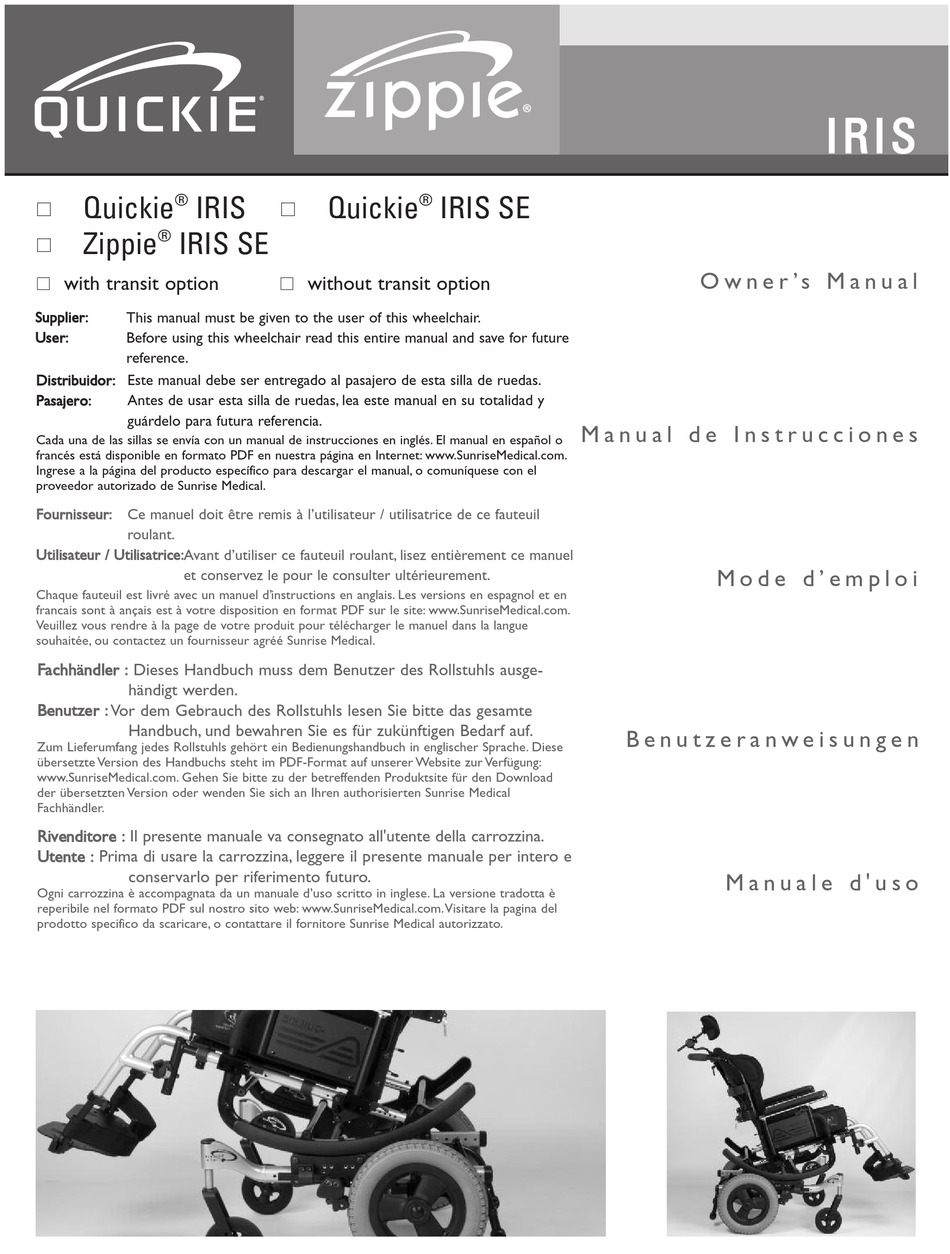

  • Page 1 SECT IO N E NGL ISH IRIS ® ® Quickie IRIS Quickie IRIS SE ® Zippie IRIS SE O w n e r ’ s M a n u a l with transit option without transit option Supplier: This manual must be given to the user of this wheelchair.

  • Page 2: I. Introduction

    I. INTRODUCTION SUNRISE MEDICAL LISTENS Thank you for choosing a Quickie/Zippie IRIS tilt in space wheelchair. We want to hear your questions or comments about this manual, the safety and reliability of your chair, and the service you receive from your Sunrise supplier.

  • Page 3: Table Of Contents

    E NG LIS H II. TABLE OF CONTENTS I. INTRODUCTION ................2 I. Hub Lock..................14 J. Anti-Tip Tubes-Rear..............14 II. TABLE OF CONTENTS..............3 K. Dual-Post Armrests ..............15 III. YOUR CHAIR AND ITS PARTS..........4 L. Height-Adjustable Armrests...........15 IV. NOTICE– READ BEFORE USE ............4 M.Adjustable Locking Flip-up Armrests........15 V.

  • Page 4: Your Chair And Its Parts

    12. Adjustable seat pan 13. Tilt-in-space mechanism release lever NOTE– Not all options are available on both the Quickie and Zippie IRIS. Please refer to the order form for specific option availability. IV. NOTICE– READ BEFORE USE A. CHOOSE THE RIGHT CHAIR & SAFETY OPTIONS C.

  • Page 5: General Warnings

    B. INTENDED USE 2. Practice bending, reaching and transfers until you know the limit of The Quickie and Zippie IRIS Series of wheelchair's intended use is to pro- your ability. Have someone help you until you know what can cause vide mobility to persons limited to a sitting position.

  • Page 6: Environmental Conditions

    ENG LI S H V. GENERAL WARNINGS I. ENVIRONMENTAL CONDITIONS WARNING If your chair is NOT equipped with the Transit Option: 1. NEVER let anyone sit in this chair while in a moving vehicle. WARNING a. ALWAYS move the rider to an approved vehicle seat. b.

  • Page 7: Safety Warnings: Falls & Tip-Overs

    ENG LI S H VI. SAFETY WARNINGS: FALLS & TIP-OVERS A. CENTER OF BALANCE 6. If your chair has anti-tip tubes, do not go over an obstacle without help. WARNING 7. Keep both of your hands on the handrims as you go over an obsta- cle.

  • Page 8: G.escalators

    E NG LIS H VI. SAFETY WARNINGS: FALLS & TIP-OVERS G. ESCALATORS Downslope less than 10° Straight down WARNING Control Speed NEVER use this chair on an escalator, even with an attendant. If you do, a fall or tip-over is likely. Go Slow No Turns If you fail to heed these warnings, damage to your chair, a fall, tip-over or loss of control may occur and...

  • Page 9: Curbs And Single Steps

    E NG LIS H VI. SAFETY WARNINGS: FALLS & TIP-OVERS J. CURBS & SINGLE STEPS WARNING Before riding over curbs, or negotiating even a single step, ALWAYS ask for assistance first. Curbs and steps can cause tipping and serious bodily harm. When in doubt as to our ability to avoid, or traverse any obstacle, ALWAYS ask for help.

  • Page 10: M.stairs

    4. Never push or propel the chair with the seat tilted in a forward position. 5. Never add chair accessories that are not specifically designed for the IRIS. 6. Never exceed a tilted position that aligns the backrest parallel to the ground.

  • Page 11: Warnings: Components & Options

    E. CUSHIONS WARNING Recommended Tire Pressures 1. Quickie standard foam cushions are not designed for the relief of pressure. 2. If you suffer from pressure sores or if you are at risk that they will occur, you may need a special seat system or a device to control your posture.

  • Page 12: Positioning Belts

    165 lbs (75 kg) on the Zippie IRIS, b. Make sure lock arms embed in tires at least 1/8 inch when 250 lbs (114 kg) on the Quickie IRIS, and 350 lbs (159 kg) on the locked.

  • Page 13: Use And Maintenance

    ENG LI S H VIII. USE AND MAINTENANCE D. CLEANING WARNING 1. Paint Finish a. Clean the painted surfaces with mild soap or detergent at least once The owner and/or Caregiver for the use of this product, is responsible for a month.

  • Page 14: To Mount And Remove Rear Wheels

    ENG LI S H VIII. USE AND MAINTENANCE F. TO MOUNT AND REMOVE REAR WHEELS Do not use this chair UNLESS you are sure both quick-release axles are locked. An unlocked axle may come off during use and cause a fall. NOTE–...

  • Page 15: Dual-Post Armrests

    ENG LI S H VIII. USE AND MAINTENANCE K. DUAL-POST ARMRESTS 1. Installation or Removal a. The assembly is held securely in place when the securing lever (A) is facing outside. b. Pull front securing lever (A) forward to release. c.

  • Page 16: N.cantilever Armrests

    ENG LI S H VIII. USE AND MAINTENANCE N. CANTILEVER ARMRESTS 1. Flip Back the armrest for access and transfers. a. Release the armrest (A) by pulling up on the securing lever (this will unlock the armrest). b. Rotate the armrest back. 2.

  • Page 17: Elevating Legrest

    The tilt-in-space mechanism is installed by Sunrise. Two cable/trigger mechanisms positively lock the chair in place from -5º to 60º depending on the set-up. The Quickie/Zippie IRIS has the capability to provide from 0º to 5º of forward tilt. DO NOT ATTEMPT TO MAKE THIS ADJUSTMENT. This adjustment must be done by an authorized supplier.

  • Page 18: Stroller Handle Extension

    ENG LI S H VIII. USE AND MAINTENANCE T. STROLLER HANDLE EXTENSION (option) Installation a. Press button (E) on the stroller handle so that release pins are drawn inside the tube. b. Insert the tube into the back tube receiver (F) until the release pin protrudes through the receiver mounting hole.

  • Page 19: Dealer Service & Adjustment

    When not specified, torque settings should be 60 in-lbs 2. Dealer Service and Adjustment Reference materials: Go to www.sunrisemedical.com for parts manuals, instruction sheets, and instructional videos that will aid in the repair of the Quickie/Zippie Family of wheelchairs. C. CLEANING 1. Paint Finish a.

  • Page 20: Hub Lock Adjustment

    ENG LI S H IX. DEALER SERVICE & ADJUSTMENT 3. Axle Position Adjustment a. Remove both wheels from the chair. b. Remove the bolts (A) from the axle plate (B) on both sides of the chair. c. Reposition the axle plate in desired position. d.

  • Page 21: H.adjustable Locking Flip-Up Armrests

    ENG LI S H IX. DEALER SERVICE & ADJUSTMENT H. ADJUSTABLE LOCKING FLIP-UP ARMRESTS 1. Height Adjustment a. Loosen bolt and nut (A) and remove flip-back tube. b. Loosen bolts (B, C) and remove clamp (I). c. Move the clamp (D) up or down to the desired position. d.

  • Page 22: Swing-Away Height Adjustment

    ENG LI S H IX. DEALER SERVICE & ADJUSTMENT J. SWING-AWAY HEIGHT ADJUSTMENT Height Adjustment NOTE– It is recommended that you maintain a minimum of 2.0 inches between the lowest point on the footrest and the floor. a. Loosen set screw (J) using a 3/16 inch hex key. b.

  • Page 23: N.contracture Footrest

    The tilt-in-space mechanism is installed by Sunrise. Two cable/trigger mechanisms positively lock the chair in place from -5º to 60º depending on the set-up. The Quickie/Zippie IRIS has the capability to provide from 0º to 5º of forward tilt. The Caregiver or User of this chair should not attempt to make a forward adjustment on their own.

  • Page 24: Standard Backrest

    ENG LI S H IX. DEALER SERVICE & ADJUSTMENT P. STANDARD BACKREST 1. Angle Adjustment a. Loosen rear bolt (A). b. Loosen and remove angle adjustment bolt (B). c. Set backrest at desired angle using pre-set holes. d. Replace and tighten the front bolt (B). e.

  • Page 25: R.dynamic Mono Back

    ENG LI S H IX. DEALER SERVICE & ADJUSTMENT 2. Backshell Height Adjustment The backshell has additional height adjustment with it’s mounting bracket. a. Remove the backrest cover. b. Using a 10mm open end wrench, remove the 4 nuts(A) that hold the backshell to the Mono back bracket.

  • Page 26: Dynamic Mono Back Elastomer Replacement

    ENG LI S H IX. DEALER SERVICE & ADJUSTMENT S. DYNAMIC MONO BACK (ELASTOMER REPLACEMENT) There are four Elastomer stiffnesses available. Two types are provided with your chair. If your Elastomer gets worn out, or you need a different level of support, you can replace the elastomer with a few easy steps. IMPORTANT NOTE–...

  • Page 27: W.caster/Fork Assembly

    ENG LI S H IX. DEALER SERVICE & ADJUSTMENT W. CASTER/FORK ASSEMBLY 1. Installation a. Remove dust cover (A) from caster housing. Pry cover off using a back and forth motion. b. Caster assembly holds one nut (B) and one washer (immediately below the nut). Remove nut and washer.

  • Page 28: Frame Width

    IX. DEALER SERVICE & ADJUSTMENT Y. FRAME WIDTH The frame of the IRIS is built to accommodate growth by using the growth kit components. 1) Fixed Strut Tube Width Adjustment (Rocker assembly) a. Remove the bolts (A) from both ends of the strut tubes (B) for all strut tubes.

  • Page 29: Seat Pan

    Adjust chair to the desired width. c. Replace and tighten all bolts. AA. CARRIAGE The carriage of the IRIS can be adjusted to a preset the range of tilt. 1. Adjustment a. Loosen and remove bolts C & D.

  • Page 30: Bb.attendant Wheel Lock Installation

    ENG LI S H IX. DEALER SERVICE & ADJUSTMENT BB. ATTENDANT WHEEL LOCK INSTALLATION 1. Remove wheels from chair. 2. Attach Mount bracket/cable assembly to axle strut tube using 1/4" x 1-3/4" bolt (item 1) with nut and washers. 3. If push-to-lock wheel locks are already installed, remove the push-to-lock assemblies by removing the M6 bolts (item 2) and adjustment nuts (item 3), leaving the slide plates mounted on the chair, and go to step 5.

  • Page 31: Dd.lap Belt Instructions

    E NG LIS H ENG LI S H IX. DEALER SERVICE & ADJUSTMENT DD. LAP BELT INSTRUCTIONS NOTE– Lap belts are fitted as positional aids, and are not suitable as transportation restraints. Positioning Belt Kit The positioning belt kit contains: one positioning belt (A), three tri glide buckles (B), two cable ties (C) 1.

  • Page 32: Sunrise Limited Warranty

    ENG LI S H X. SUNRISE LIMITED WARRANTY A. FOR LIFETIME E. WHAT YOU MUST DO 1. Obtain from us, while this warranty is in effect, prior approval for Frame and cross-brace (if applicable) warranty: return or repair of covered parts. 1.
  • Page 33 SECT IO N E NGL ISH IRIS * Quickie IRIS * Quickie ® ® IRIS SE * Zippie ® IRIS SE O w n e r ’ s M a n u a l with transit option without transit option Supplier: This manual must be given to the user of this wheelchair.
