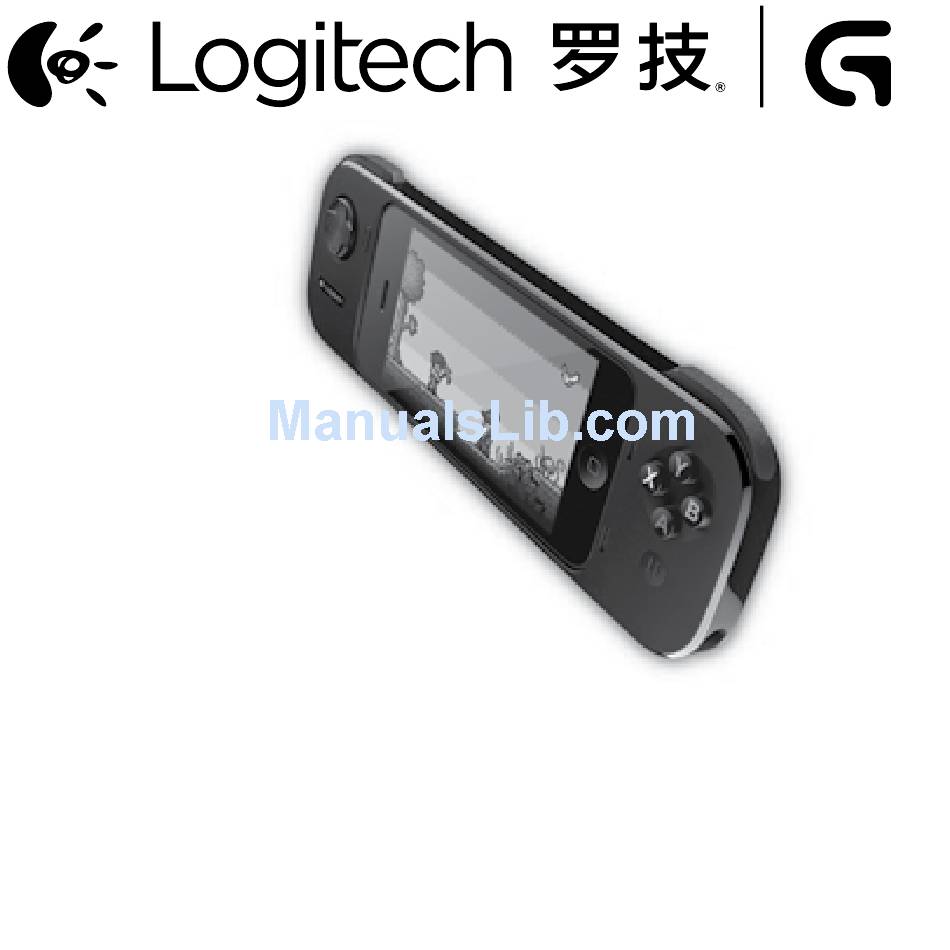

- Page 1 G550 POWERSHELL CONTROLLER + BATTERY 掌游控 手机游戏手柄 Setup Guide | 设置指南...
- Page 3 4 简体中文 English www.logitech.com/support/powershell...
- Page 4 4 English...
-
Page 5: Know Your Product
Know your product 1. 8-Way Analog D-Pad 2. Analog shoulder buttons 3. iPhone Sleep/Wake button 4. iPod touch adapter 5. Lightning connector 6. Analog buttons 7. Pause button 8. Audio Jack access port 9. Extended battery on/off switch 10. Wrist strap mount (wrist strap not included) 11. -
Page 6: Getting Started
Getting Started iPhone: 1. Place the iPhone onto the Controller’s Lightning connector. 2. Press phone into the Controller’s frame until the phone is held securely. 6 English... - Page 7 iPod touch: 1. Place iPod touch adapter into the body of the Controller’s cradle. Note: Insert the iPod touch adapter so that the G pull-tab rests behind the Lightning connector. 2. Place the iPod touch onto the Lightning connector. 3. Press the iPod touch into the Controller’s frame until the iPod touch is held securely.
-
Page 8: Using Your Controller
Using your Controller 1. Use the Controller to play iOS 7 games. 2. To use a headset with your Controller, insert the included headphone extender cable into the audio jack access port. 3. To extend your iPod touch or iPhone battery, simply move the Extended Battery switch to “On”. - Page 9 Removing your iPod touch or iPhone from your Controller 1. Remove any headphones or other audio jack devices from the headset port. 2. Over a table, hold your Controller and press through the camera opening until the iPhone or iPod touch rotates slightly out of the Controller’s frame.
- Page 10 Charging your Controller 1. Plug your USB charging cable into your iPhone or iPod AC adapter*. 2. Plug the micro-USB connector into the Controller’s charging port. 3. The G logo will blink while charging. Once the Controller is fully charged, the G logo will glow solid blue. Your Controller is now charged.
-
Page 11: Troubleshooting
Troubleshooting My Controller isn’t working with my iPhone/iPod touch • Ensure you are running iOS 7 or later. • Make sure your game supports the game controller feature. • Make sure your Controller is fully charged. I can’t remove my iPhone/iPod touch from the Controller •... - Page 12 12 简体中文...
- Page 13 了解您的产品 1. 8 向方向模拟控制钮 (D-pad) 2. 模拟肩按钮 3. iPhone 休眠/唤醒按钮 4. iPod touch 适配器 5. 高速接口 6. 模拟按钮 7. 暂停按钮 8. 音频插座接入端口 9. 延长电池使用时间的开关 10. 腕带悬挂处（不随附腕带） 11. 微型 USB 充电端口 12. iPhone/iPod touch 音量及铃音/静音开关接入端口 13. 耳机麦克风延长线 14. 微型 USB 充电连接线 15. 摄像头显示口 16. 电池指示灯 简体中文 13...
- Page 14 入门指南 iPhone： 1. 将 iPhone 放置在控制器的高速接口上。 2. 向下按 iPhone 直至其安全地固定在控制器框架中。 14 简体中文...
- Page 15 iPod touch： 1. 将 iPod touch 适配器置于控制器机体的支架中。 注意：插入 iPod touch 适配器，使 G 拉环位于高速接口后面。 2. 将 iPod touch 置于高速接口上。 3. 向下按 iPod touch 直至其安全地固定在控制器框架中。 简体中文 15...
- Page 16 使用控制器 1. 使用控制器玩 iOS 7 游戏 2. 要在控制器上使用耳机麦克风，将随附的耳机延长线插入音频插座 的接入端口 3. 要延长 iPod touch 或 iPhone 电池电量的使用时间，只需将延长电 池使用时间的开关置于“开启”状态 4. 当控制器电池需要充电时，背面的 G 标志将变为红色。 请及时为 控制器充电。 16 简体中文...
- Page 17 从控制器上卸下 iPod touch 或 iPhone 1. 从耳机麦克风端口卸下所有耳机或其他音频插座设备。 2. 将控制器稳固地立于桌上，从摄像头显示口处轻按 iPhone 或 iPod touch，直至其从控制器的框架中轻轻旋出。 3. iPhone 或 iPod touch 从框架中轻轻旋出后，便可将 Apple 设备 直接从高速接口上移除。 简体中文 17...
- Page 18 为控制器充电 1. 将 USB 充电连接线插入 iPhone 或 iPod 的交流电源适配器中*。 2. 将微型 USB 接头插入控制器的充电端口。 3. 充电时，G 标志将闪烁。 充满电后，控制器上的 G 标志将变为稳 定的蓝光。 控制器已充满。 4. 要在为控制器充电的同时为 iPhone 或 iPod touch 充电，请确保延 长电池使用时间的开关处于“开启”状态。 * 仅 限使用与 iPhone 5 或 iPod Touch（第 5 代）兼容的 Apple 电源适配器。 请注意： 产品达到使用期限后，请采用如图所示的方式移除电池。 18 简体中文...
- Page 19 疑难解答 我的控制器无法支持 iPhone/iPod touch • 确保您已运行 iOS 7 或更高版本。 • 请确保您的游戏支持游戏控制器的功能。 • 确保控制器已充满电。 我无法从控制器上卸下 iPhone/iPod touch • 从音频插座接入端口卸下耳机麦克风适配器或其他任何插入设备。 • 在位于柔软表面上方 3 英寸处，从摄像头显示口轻按 iPhone 或 iPod touch，直至将其从控制器框架中旋出。 我的 iPhone 或 iPod touch 无法正常充电 • 请确保您使用的是 iPod touch/iPhone 原装交流电源适配器， 并确保所用 USB 交流电源适配器的输出功率为 5V 1A。 •...
- Page 23 www.logitech.com/support/powershell...
- Page 24 © 2013 Logitech. All rights reserved. Logitech, the Logitech logo, and other Logitech marks are owned by Logitech and may be registered. All other trademarks are the property of their respective owners. Logitech assumes no responsibility for any errors that may appear in this manual.
