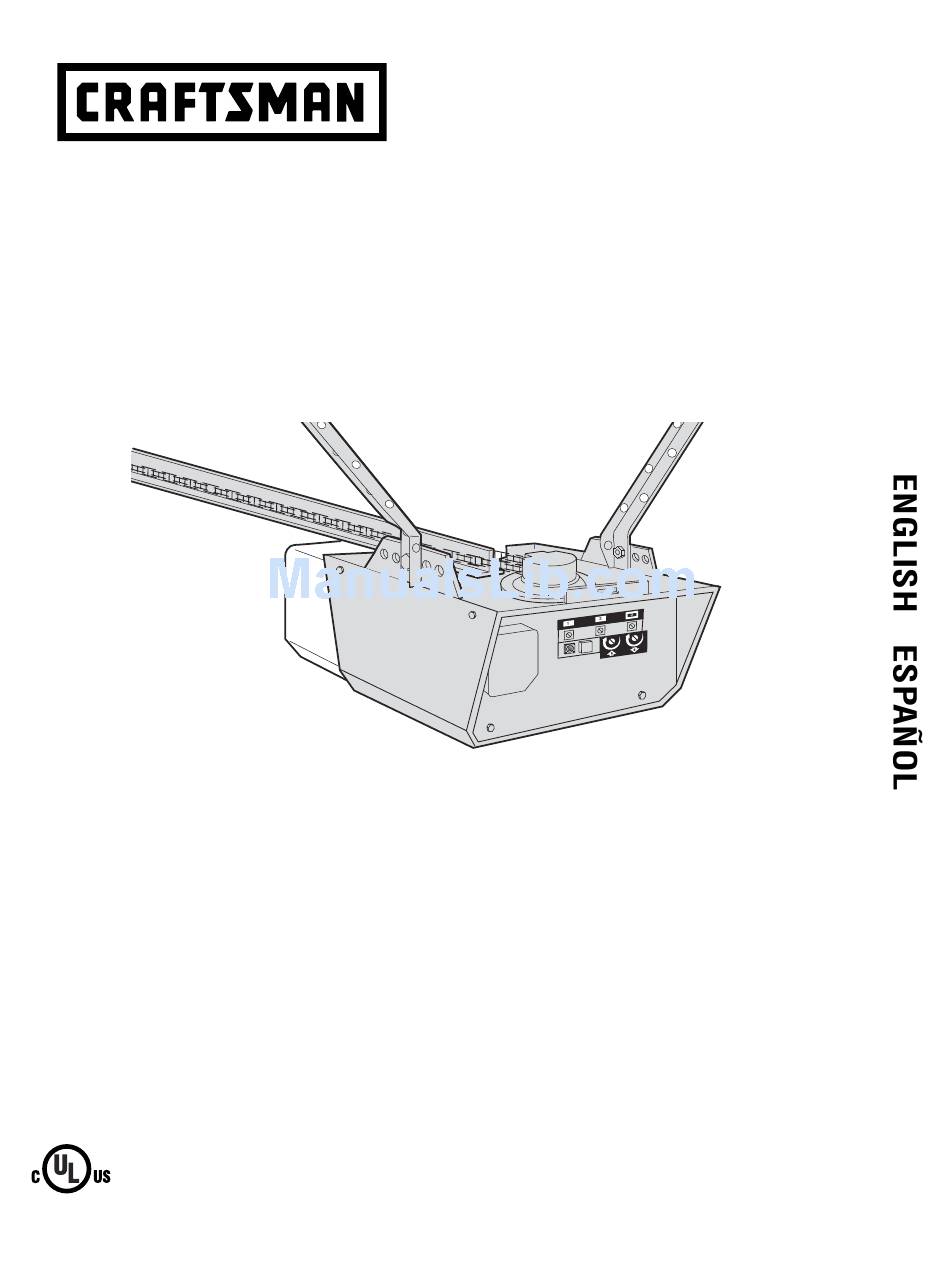

Owner's Manual/Manual Del Propietario
1/2 HP

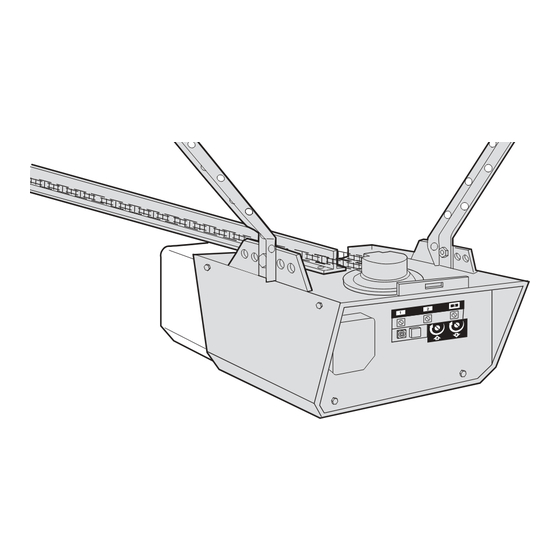

GARAGE DOOR OPENER
ABRIDOR DE PUERTA DE COCHERA
For Residential Use Only/Sólo para uso residencial
Model/Modelos • 139.5364812
Read and follow all safety rules
and operating instructions before
first use of this product.
Fasten the manual near the garage
door after installation.
Periodic checks of the opener are
required to ensure safe operation.
®
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A
www.sears.com/craftsman
®
Leer y seguir todas las reglas de
seguridad y las instrucciones de
operación antes de usar este
producto por primera vez.
Guardar este manual cerca de la
puerta de la cochera.
Se deben realizar revisiones
periódicas del abridor de puertas
para asegurar su operación
segura.
Advertisement
Chapters
Table of Contents
Related Manuals for Craftsman 139.5364812
Summary of Contents for Craftsman 139.5364812
- Page 1 1/2 HP GARAGE DOOR OPENER ABRIDOR DE PUERTA DE COCHERA For Residential Use Only/Sólo para uso residencial Model/Modelos • 139.5364812 Read and follow all safety rules Leer y seguir todas las reglas de and operating instructions before seguridad y las instrucciones de first use of this product.
-
Page 2: Table Of Contents
TABLE OF CONTENTS Introduction Adjustment 27-29 Safety symbol and signal word review......2 Adjust the travel limits ..........27 Preparing your garage door ........3 Adjust the force ............28 Tools needed ...............3 Test the safety reversal system.........29 Planning ..............4-5 Test the Protector System ........29 ®... -
Page 3: Preparing Your Garage Door
Preparing your garage door WARNING Before you begin: To prevent possible SERIOUS INJURY OR DEATH: • Disable locks. • ALWAYS call a trained door systems technician if CAUTION • Remove any ropes connected to garage door. garage door binds, sticks, or is out of balance. An unbalanced garage door may not reverse when •... -
Page 4: Planning
Planning Identify the type and height of your garage door. • Do you have an access door in addition to the Survey your garage area to see if any of the garage door? If not, Model 53702 Outside Quick conditions below apply to your installation. Additional Release is required. -
Page 5: Planning
Planning (Continued) WARNING ONE-PIECE DOOR INSTALLATIONS Without a properly working safety reversal system, persons (particularly small children) could be • Generally, a one-piece door does not require CAUTION SERIOUSLY INJURED or KILLED by a closing garage reinforcement. If your door is lightweight, refer to door. -
Page 6: Carton Inventory
Carton Inventory Your garage door opener is packaged in two cartons packing material. Parts may be stuck in the foam. which contain the motor unit and all parts illustrated Hardware for assembly and installation is shown on below. Accessories will depend on the model the next page. -
Page 7: Hardware Inventory
Hardware Inventory Separate all hardware and group as shown below for the assembly and installation procedures. ASSEMBLY HARDWARE Hex Bolt Washered Bolt Carriage Bolts 5/16"-18x7/8" (3) 5/16"-18x1/2" (2) 5/16"-18 (5) 1/4"-20x1/2" (4) Master Link (2) (mounted in motor unit) Threaded Lock Washer Lock Nut Trolley Shaft (1) - Page 8 ASSEMBLY STEP 1 Assemble the Rail and Attach the Cable Pulley Bracket HARDWARE SHOWN ACTUAL SIZE To avoid installation difficulties, do not run the garage door opener until instructed to do so. 1. Align the three rail sections on a flat surface exactly as shown.
-
Page 9: Install The Trolley
Inner Nut Lock ASSEMBLY STEP 2 5/16" Washer 5/16" Install the Trolley Outer Nut Trolley 5/16" Threaded • Attach the trolley threaded shaft to the trolley with Shaft the lock washer and nuts as shown. Trolley • As a temporary stop, insert a screwdriver into the hole in the front end of the rail. - Page 10 WARNING ASSEMBLY STEP 4 Install the Chain/Cable To avoid possible SERIOUS INJURY to fingers from and Attach the Sprocket Cover moving garage door opener: CAUTION • ALWAYS keep hand clear of sprocket while operating INSTALLING THE CHAIN/CABLE opener. Leave Chain & •...
-
Page 11: Tighten The Chain And Cable
ASSEMBLY STEP 5 Lock Tighten the Chain and Cable Inner Nut Washer Outer Nut To Tighten Outer Nut • Spin the inner nut and lock washer down the threaded shaft, away from the trolley. To Tighten Inner Nut • To tighten the chain, turn outer nut in the direction shown. -
Page 12: Determine The Header Bracket Location
Unfinished INSTALLATION STEP 1 OPTIONAL Ceiling CEILING Determine the Header Bracket MOUNT Location HEADER BRACKET Header Wall WARNING WARNING Vertical Centerline of Garage Door To prevent possible SERIOUS INJURY or DEATH: • Header bracket MUST be RIGIDLY fastened to Structural CAUTION WARNING Supports... -
Page 13: Install The Header Bracket
INSTALLATION STEP 2 Install the Header Bracket Wall Mounting Holes You can attach the header bracket either to the wall above the garage door, or to the ceiling. Follow the CEILING MOUNT ONLY The nail hole is for positioning only. instructions which will work best for your particular You must use lag screws requirements. -
Page 14: Attach The Rail To The Header Bracket
INSTALLATION STEP 3 Attach the Rail to the Header Bracket • Position the opener on the garage floor below the header bracket. Use packing material as a protective base. NOTE: If the door spring is in the way you’ll need help. Have someone hold the opener securely on a temporary support to allow Header Wall the rail to clear the spring. -
Page 15: Position The Opener
WARNING CAUTION INSTALLATION STEP 4 Position the Opener To prevent damage to garage door, rest garage door opener rail on 2x4 placed on top section of door. Follow instructions which apply to your door type as illustrated. SECTIONAL DOOR OR ONE-PIECE DOOR WITH TRACK A 2x4 laid flat is convenient for setting an ideal door-to-rail distance. -
Page 16: Hang The Opener
WARNING INSTALLATION STEP 5 Hang the Opener To avoid possible SERIOUS INJURY from a falling garage door opener, fasten it SECURELY to structural CAUTION Three representative installations are shown. Yours supports of the garage. Concrete anchors MUST be used may be different. Hanging brackets should be angled if installing any brackets into masonry. -
Page 17: Install The Door Control
WARNING WARNING CAUTION WARNING INSTALLATION STEP 6 Install the Door Control To prevent possible SERIOUS INJURY or DEATH from electrocution: Locate door control within sight of door, at a minimum • Be sure power is not connected BEFORE installing door height of 5 feet (1.5 m) where small children cannot control. -
Page 18: Install The Light
WARNING INSTALLATION STEP 7 CAUTION Install the Light To prevent possible OVERHEATING of the endpanel or light socket, • Install a 75 watt maximum light bulb in the socket. • DO NOT use short neck or specialty light bulbs. The light will turn ON and remain lit for •... -
Page 19: Electrical Requirements
WARNING WARNING INSTALLATION STEP 9 Electrical Requirements To prevent possible SERIOUS INJURY or DEATH from electrocution or fire: CAUTION To avoid installation difficulties, do not run the WARNING • Be sure power is not connected to the opener, and opener at this time. disconnect power to circuit BEFORE removing cover to To reduce the risk of electric shock, your garage door establish permanent wiring connection. -
Page 20: Install The Protector System
WARNING INSTALLATION STEP 10 Install The Protector System ® Be sure power is not connected to the garage door opener BEFORE installing the safety reversing sensor. CAUTION The safety reversing sensor must be connected To prevent SERIOUS INJURY or DEATH from a closing and aligned correctly before the garage door garage door: opener will move in the down direction. - Page 21 INSTALLING THE BRACKETS Figure 1 Figure 1, 2 and 3 show recommended assembly of Garage WALL or DOOR Track Installation bracket(s) and “C” wrap based on the wall Mounting Bracket installation of the sensors on each side of the garage With Square Holes door as shown on page 20, or on the garage door "C"...
- Page 22 MOUNTING AND WIRING THE SAFETY SENSORS Figure 6 Wing "C" Wrap • Slide a 1/4"-20x1/2" carriage bolt head into the slot on each sensor. Use wing nuts to fasten sensors to Indicator brackets, with lenses pointing toward each other Light across the door.
-
Page 23: Fasten The Door Bracket
WARNING CAUTION INSTALLATION STEP 11 Fasten the Door Bracket Fiberglass, aluminum or lightweight steel garage doors WILL REQUIRE reinforcement BEFORE installation of Follow instructions which apply to your door type door bracket. Contact your door manufacturer for as illustrated below or on the following page. reinforcement kit. - Page 24 ONE-PIECE DOORS Please read and comply with the warnings and reinforcement instructions on the previous page. They apply to one-piece doors also. • Center the door bracket on the top of the door, in line with the header bracket as shown. Mark either the left and right, or the top and bottom holes.
-
Page 25: Connect Door Arm To Trolley
INSTALLATION STEP 12 Inner Trolley Connect Door Arm to Trolley Outer Trolley Follow instructions which apply to your door type as illustrated below and on the following page. Clevis Pin SECTIONAL DOORS ONLY 5/16"x1" Ring • Make sure garage door is fully closed. Pull the Fastener emergency release handle to disconnect the outer trolley from the inner trolley. -
Page 26: Connect The Door Arm To The Trolley
ALL ONE-PIECE DOORS Door Ring Bracket 1. Assemble the door arm, Figure 4: Fastener Nuts • Fasten the straight and curved door arm sections Lock 5/16"-18 Washers together to the longest possible length (with a 2 5/16" or 3 hole overlap). Clevis Pin Straight 5/16"x1-1/4"... -
Page 27: Adjustment
WARNING ADJUSTMENT STEP 1 Adjust the UP and DOWN Travel Without a properly installed safety reversal system, Limits persons (particularly small children) could be CAUTION SERIOUSLY INJURED or KILLED by a closing garage Limit adjustment settings regulate the points at which door. -
Page 28: Adjust The Force
WARNING ADJUSTMENT STEP 2 Adjust the Force Without a properly installed safety reversal system, persons (particularly small children) could be CAUTION Force adjustment controls are located on the back SERIOUSLY INJURED or KILLED by a closing garage panel of the motor unit. Force adjustment settings door. -
Page 29: Test The Safety Reversal System
WARNING ADJUSTMENT STEP 3 Test the Safety Reversal System Without a properly installed safety reversal system, persons (particularly small children) could be CAUTION SERIOUSLY INJURED or KILLED by a closing garage TEST door. • With the door fully open, place a 1-1/2" (3.8 cm) •... -
Page 30: Operation
OPERATION IMPORTANT SAFETY INSTRUCTIONS WARNING To reduce the risk of severe injury or death: 1. READ AND FOLLOW ALL WARNINGS AND 9. If one control (force or travel limits) is adjusted, the INSTRUCTIONS. other control may also need adjustment. 2. ALWAYS keep remote controls out of reach of children. 10. -
Page 31: Using The Wall-Mounted Door Control
To Open the Door Manually Using the Wall-Mounted Door Control WARN ARNING THE DOOR CONTROL Press the push bar to open or close Lighted To prevent possible SERIOUS INJURY or DEATH from a Push Button the door. Press again to reverse the falling garage door: CAUTION door during the closing cycle or to... -
Page 32: Care Of Your Opener
MAINTENANCE SCHEDULE CARE OF YOUR OPENER Once a Month LIMIT AND FORCE ADJUSTMENTS: • Manually operate door. If it is unbalanced or binding, call a trained door systems technician. Weather conditions may FORCE CONTROLS cause some minor changes • Check to be sure door opens & closes fully. Adjust in door operation requiring limits and/or force if necessary. -
Page 33: Having A Problem
HAVING A PROBLEM? 1. My door will not close and the light bulbs blink on my motor unit: The safety reversing sensor Bell Wire must be connected and aligned correctly before the garage door opener will move in the down direction. •... -
Page 34: Diagnostic Chart
Bell Wire Diagnostics Located On Installed Motor Unit Safety Sensor "Learn" Button LED or Your garage door opener is programmed with Diagnostic self-diagnostic capabilities. The “Learn” button/diagnostic Safety Sensor LED will flash a number of times then pause signifying it has found a potential issue. -
Page 35: Programming
PROGRAMMING NOTICE: If this Security ✚ garage door opener is operated with a non-rolling code transmitter, the technical ® measure in the receiver of the garage door opener, which provides security against code-theft devices, will be circumvented. The owner of the copyright in the garage door opener does not authorize the purchaser or supplier of the non-rolling code transmitter to circumvent that technical measure. -
Page 36: To Add, Reprogram Or Change A Keyless Entry Pin
To Add, Reprogram or Change a Keyless Entry PIN NOTE: Your new Keyless Entry must be programmed to operate your garage door opener. USING THE “LEARN” BUTTON 3. Release the button when the 1. Press and release the “learn” button on motor unit. The learn motor unit lights blink. -
Page 37: Repair Parts
REPAIR PARTS Rail Assembly Parts PART DESCRIPTION 4A1008 Master link kit 41A3489 Complete trolley assembly 1B3117 Rail center section 183B110 Rail – end sections (each) 83A11-2 Rail Grease 41A3473 Chain & cable in dispensing carton 41B2616 Cable pulley bracket assembly NOT SHOWN Installation Parts 41A2848... -
Page 38: Motor Unit Assembly Parts
Motor Unit Assembly Parts (Down) LIMIT SWITCH Brown Contact ASSEMBLY Wire Grey Wire Drive Gear Center Limit (Up) Yellow Contact Contact Wire PART PART DESCRIPTION DESCRIPTION 31D380 Sprocket cover 41D328-4 Cover 41C4220A Gear and sprocket assembly 41A2818 Limit switch drive & retainer Complete with: Spring washer, 41D3452 Limit switch assembly... -
Page 39: Accessories
ACCESSORIES 139.53702 139.53681 Security ✚ Emergency Key Release: ® 3-Function Remote Control: Required for a garage with NO Includes visor clip. access door. Enables homeowner to open garage door manually from outside by disengaging trolley. Security ✚ Compact 3-Function 139.53687 Premium Control Console: 139.53680 ®... - Page 40 CONTENIDO Introducción Ajustes 27-29 Revisión de los símbolos y términos de seguridad ..2 Ajuste el límite del recorrido ..........27 Preparación de la puerta de su cochera ......3 Ajuste la fuerza ..............28 Herramientas necesarias ..........3 Pruebe el sistema de retroceso de seguridad....29 Planificación ..............4-5 Pruebe la Sistema de Protección ®...
-
Page 41: Preparación De La Puerta De Su Cochera
Preparación de la Puerta de ADVERTENCIA ADVERTENCIA su Cochera Para evitar una LESIÓN GRAVE O INCLUSO LA MUERTE: Antes de comenzar: • SIEMPRE llame a un técnico profesional para que le dé • Quite los seguros. servicio a su puerta de cochera si ésta se atora, se pandea, o •... -
Page 42: Planificación
• ¿Hay otra puerta que dé acceso a la cochera? Si no es Planificación así, será necesario contar con el sistema de llave de Identifique la altura y el tipo de su puerta de cochera. emergencia Modelo 53702 Vea la página de Accesorios. Revise el área de su cochera y observe si alguna de •... - Page 43 Planificación (continúa) ADVERTENCIA ADVERTENCIA INSTALACIÓN CON PUERTAS DE UNA SOLA PIEZA Sin un sistema de retroceso de seguridad que funcione debidamente, al cerrar la puerta de la cochera se corre el • Generalmente una puerta de una sola pieza no requiere riesgo de que las personas (y en particular los niños refuerzos adicionales.
-
Page 44: Inventario De La Caja De Cartón
Inventario de la Caja de Cartón Su abridor viene empacado en dos cajas de cartón que empaque. Toda la tornillería y las piezas necesarias para el contiene el motor y las piezas que se muestran en la montaje e instalación de su puerta se ilustran en la siguiente ilustración. -
Page 45: Inventario De Piezas
Inventario de Piezas Antes de la instalación, organice todas las piezas en grupos como se muestra en la siguiente ilustración. TORNILLERÍA Y PIEZAS PARA EL MONTAJE Tuerca de Perno de coche Perno hexagonal Perno con arandela Enlace maestro (2) de 1/4-20x1/2 pulg. (4) 5/16 -18 pulg. -
Page 46: Montaje
MONTAJE, PASO 1 Ensamble el Riel y Sujetar la Ménsula No encienda ni use el abridor hasta que llegue al paso ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL de la instalación correspondiente, de otra manera corre el riesgo de complicar el proceso de instalación. 1. -
Page 47: Instalar El Carro Sobre El Riel
Tuerca interna MONTAJE, PASO 2 5/16 pulg. Arandela de 5/16 pulg. Instalar el Carro Sobre el Riel Tuerca externa Espiga roscada 5/16 pulg. • Unir la espiga roscada con el carro con rondana y tornillo como se muestra. Trole • Como un tope temporal, inserte un destornillador dentro del hoyo en la parte frontal al final del riel. -
Page 48: Rueda Dentada
ADVERTENCIA ADVERTENCIA MONTAJE, PASO 4 IInstalar la Cadena y Cable y Para evitar posibles LESIONES GRAVES en los dedos causadas Conecte el Cubierta de Rueda Dentada por las partes móviles del abridor de puerta de cochera: • SIEMPRE mantenga las manos lejos de la rueda dentada INSTALACION DE LA CADENA/CABLE esté... -
Page 49: Apriete La Cadena Y Cable
MONTAJE, PASO 5 Tuerca Apriete la Cadena y cable externa Arandela Tuerca interna Para apretar la tuerca externa • Gire la tuerca interna y ajuste la arandela; baje ambas por el eje roscado del trole, alejándolas del trole. Para apretar •... -
Page 50: Determine Dónde Va A Instalar La Ménsula Del Cabezal
INSTALACIÓN OPCIONAL DE INSTALACIÓN, PASO 1 LA MÉNSULA DEL CABEZAL EN EL CIELO RASO Determine dónde va a instalar Cielo raso la Ménsula del Cabezal sin acabado ADVERTENCIA ADVERTENCIA ADVERTENCIA Pared delantera Para evitar una posible LESIÓN GRAVE o INCLUSO LA MUERTE: •... -
Page 51: Instale La Ménsula Del Cabezal
INSTALACIÓN, PASO 2 Montaje en la pared Instale la Ménsula del Cabezal CEILING MOUNT ONLY Este orificio es solamente La ménsula del cabezal se puede fijar a la pared justo por para marcar la posición de encima de la puerta de la cochera o en el cielo raso. Siga la ménsula. -
Page 52: Coloque El Riel En La Ménsula Del Cabezal
INSTALACIÓN, PASO 3 Coloque el Riel en la Ménsula del Cabezal • Coloque el abridor sobre el piso de la cochera debajo de la ménsula del cabezal. Use el hule espuma del empaque como base para protegerlo. NOTA: Si el resorte de la puerta está... -
Page 53: Coloque El Abridor En Posición
INSTALACIÓN, PASO 4 PRECAUCI PRECAUCIÓN Coloque el Abridor en Posición Para evitar que la puerta de cochera sufra daños, apoye el riel del abridor de la puerta de cochera sobre un pedazo de madera Siga las instrucciones correspondientes al tipo de puerta de 5x10 cm (2x4 pulg.) colocado en la sección superior de la de su cochera, como se muestra en la ilustración. -
Page 54: Cuelgue El Abridor
ADVERTENCIA ADVERTENCIA INSTALACIÓN, PASO 5 Cuelgue el Abridor Para evitar la posibilidad de una LESIÓN GRAVE si se cae el abridor de la puerta de cochera, sujételo FIRMEMENTE a los Aquí se muestran tres ejemplos distintos para la soportes estructurales de la cochera. Se DEBEN usar instalación;... -
Page 55: Instale La Unidad De Control De La Puerta
ADVERTENCIA ADVERTENCIA INSTALACIÓN, PASO 6 ADVERTENCIA ADVERTENCIA Instale la Unidad de Control de la Puerta Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO LA MUERTE por electrocución: Ubique el control de la puerta que quede a la vista desde la •... -
Page 56: Instale La Luz
PRECAUCI PRECAUCIÓN INSTALACIÓN, PASO 7 Instale la luz Para evitar un posible SOBRECALENTAMIENTO del portabombillas: • Instale un bombillo de 75 vatios (máximo) en socket del • NO utilice bombillas de cuello corto ni de tipo especial. abridor. Si éste se encuentra conectado, la luces permanecerán encendidas por aproximadamente 4 •... -
Page 57: Requisitos Para La Instalación Eléctrica
INSTALACIÓN, PASO 9 ADVERTENCIA ADVERTENCIA ADVERTENCIA Requisitos para la Instalación Eléctrica Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO LA MUERTE por electrocución o incendio: Para evitar dificultades con la instalación, no encienda ADVERTENCIA • Cerciórese de que el abridor no esté conectado a la energía ni use el abridor en este momento. -
Page 58: Instale La Sistema De Protección
ADVERTENCIA ADVERTENCIA INSTALACIÓN, PASO 10 Instale la Sistema de Protección ® Cerciórese de que la energía eléctrica no esté conectada al abridor de la puerta de la cochera ANTES de instalar el sensor El sensor del sistema de retroceso de seguridad debe del sistema de retroceso de seguridad. -
Page 59: Cómo Usar La Unidad De Control De Pared
Cómo usar la unidad de control de pared Cómo abrir la puerta manualmente ADVERTENCIA ADVERTENCIA Botón LA CONTROL DE LA PUERTA Ilumminado Oprima el botón iluminado para abrir Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO o cerrar la puerta. Oprima de nuevo LA MUERTE si la puerta de la cochera se cae: para que la puerta retroceda en el •... -
Page 60: Mantenimiento De Su Abridor De Puerta De Cochera
CALENDARIO DE MANTENIMIENTO MANTENIMIENTO DE SU ABRIDOR DE Una vez al mes PUERTA DE COCHERA • Haga funcionar la puerta manualmente. Si está desbalanceada o se pandea, llame a un técnico AJUSTES DE LÍMITE Y FUERZA: especializado en sistemas de puertas. CONTROLES DE FUERZA Las condiciones •... -
Page 61: Si Tiene Algún Problema
SI TIENE ALGÚN PROBLEMA 1. La puerta no cierra y las luces de la unidad del motor parpadean: El sensor del sistema de retroceso de seguridad debe estar instalado y alineado correctamente Cable de campana para que el sistema de apertura de la puerta de la cochera se mueva en sentido descendente. -
Page 62: Tabla De Diagnóstico
Cable de campana Diagnóstico Sensor situado en instalada unidad del motor Botón "Aprender" El sistema de apertura de la puerta cuenta con una función de LED o Diagnóstico autodiagnóstico. El botón “Aprender”/LED de diagnóstico Sensor parpadeará varias veces antes de detenerse, indicando que ha encontrado un posible problema. -
Page 63: Cómo Programar El Abridor
CÓMO PROGRAMAR EL ABRIDOR AVISO: Si utiliza este abre puertas de garaje Security ✚ ® con un transmisor no dotado de un sistema de códigos de salto (código aleatorio), se verán circunvenidas las medidas técnicas incorporadas en el receptor del abridor para proteger contra los aparatos de captura de códigos. -
Page 64: Cómo Agregar, Reprogramar O Cambiar Un Código De Entrada Sin Llave
Cómo Agregar, Reprogramar o Cambiar un Código de Entrada sin Llave NOTA: Su nueva Entrada sin llave debe programarse para que opere el abridor de la puerta de su cochera. CÓMO USAR EL BOTÓN LEARN (APRENDER) 1. Oprima y suelte el botón “Aprender” 3. - Page 65 ENTRE-CASA GARANTÍA DE 90 DÍAS PARA EL ABRIDOR DE PUERTA DE COCHERA CRAFTSMAN Por 90 días a partir de la fecha de compra, Sears reparará este Abridor de Puerta de Cochera Craftsman, sin cargo alguno, si se determina que está...
