Pannello Connessioni; Connection Panel - Fbt VERVE 8MA Manual

I

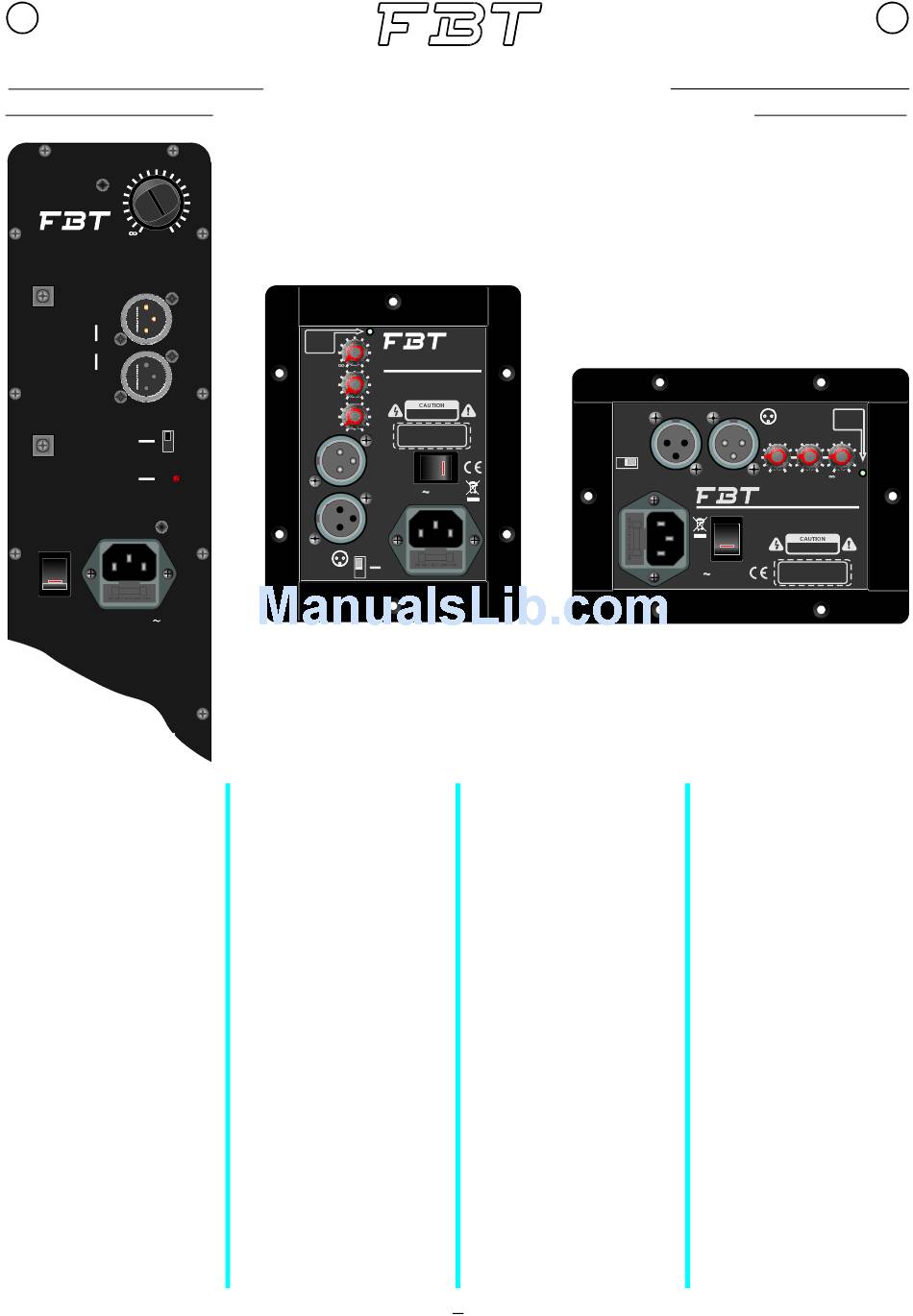

PANNELLO CONNESSIONI

CONNECTION PANEL

VOLUME
0dB
+3dB
VERVE 8 A
M
PROCESSED ACTIVE REINFORCEMENT MONITOR
OUT
XLR
1-Gnd
LINK
2-Hot
3-Cold
IN
OFF
GND LIFT
ON
LIMITER
AC INPUT 230V
50 Hz 115VA
T 1.6 A 250 V
BUILT IN AMP. :
150W (LF) 50W (HF)
FREQ. RANGE (@-6dB) : 65Hz - 20kHz
MAX. SPL (@ 1m) : 118 dB
SENSITIVITY (@1W, 1m) : 95 dB
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
MADE IN ITALY
VOLUME: Regola il livello generale del
segnale
GND/LIFT: Interruttore per la separazione
elettrica tra il circuito di massa e il circuito di
terra onde evitare possibili LOOP di massa
causa di fastidiosi ronzii.
LOW-HIGH: Controlli di tono che permettono
di modificare la timbrica del suono.
IN/OUT: Prese di ingresso/uscita bilanciate
elettronicamente; LINE IN consente il
collegamento di un segnale preamplificato
come quello in uscita da un mixer; LINE OUT
permette il collegamento di più diffusori con lo
stesso segnale.
SIGNAL-LIMITER-THERMAL:
Signal (led verde): Indica la presenza del
segnale in ingresso.
Limiter (led arancio): Si illumina quando il
sistema viene utilizzato al limite della potenza
media sopportabile dagli altoparlanti; in
questo caso il segnale viene ridotto in modo
graduale fino a riportare l'altoparlante entro i
limiti di sicurezza. Si consiglia di operare in
condizioni in cui il Led lampeggi solo
occasionalmente. L'accensione del Led
" a r a n c i o " p u ò a n c h e i n d i c a r e i l
malfunzionamento dell'amplificatore dovuto
a corto-circuito in uscita.
Thermal (led rosso):
Si illumina quando la
temperatura interna dell'amplificatore
raggiunge il limite massimo: in questo caso il
segnale viene ridotto automaticamente in
modo graduale, fino a riportare la
temperatura dell'amplificatore entro i limiti di
sicurezza.
LIMITER (VERVE 8MA): L'accensione del
led indica che il segnale ha raggiunto la soglia
di saturazione nello stadio di amplificazione e
la protezione entra in funzione.
GREEN - SIGNAL
ORANGE - L IMITER
RED - THERMAL
0
PROCESSED ACTIVE
VOL
REINFORCEMENT LOUDSPEAKER
+3dB
0
BUILT IN AMP. :
FREQ. RANGE (@-6dB) :
MAX. SPL (@ 1m) :
SENSITIVITY (@1W, 1m) :
LOW
-15 +15
0
RISK OF ELECTRIC SHOCK
HIGH
-15 +15
OUT
MADE
IN
ITALY
LINK
IN
GND
1-Gnd LIFT
2 1
2-Hot
3
OFF
3-Cold
ON
VOLUME: Adjust the general level of the
signal.
GND/LIFT: Switch to isolate the chassis
ground and the signal ground to avoid ground
loops, which can cause hum problems.
LOW-HIGH: Tone controls
IN/OUT: Electronically balanced input and
output connectors; LINE IN enables the
connection of a preamplified signal such as a
mixer output; LINE OUT enables the same
signal to be relayed to several speakers.
SIGNAL-LIMITER-THERMAL:
Signal (green LED): Shows input signal
presence.
Limiter (orange LED): This switches on
when the system is used at the limit of the
average power that the loudspeakers
tolerate; in this case the signal is gradually
reduced until the loudspeaker is within safety
limits. It is advised to operate when the LED
only flashes occasionally. When the orange
LED switches on it can also indicate amplifier
malfunction due to output short-circuit.
Thermal (red LED): This switches on when
the amplifier's internal temperature reaches
the maximum limit: in this case the signal is
automatically and gradually reduced until the
amplifier temperature is within safety limits.
LIMITER (VERVE 8MA) : The led illuminates
to indicate that the signal has reached the
saturation threshold in the amplification stage
so the gain limitation protection has been
activated.
VERVE
10 A
250W (LF) 100W (HF)
50Hz - 20kHz
121 dB
97 dB
DO NOT OPEN
230V 50Hz 220VA
T2.5A 250V
VOLUME: Réglant le niveau général du
signal.
GND/LIFT: Interrupteur pour la séparation
électrique entre le circuit de masse et le
circuit de terre afin d'éviter de possibles
"LOOPS" (boucles) de masse à l'origine de
ronflements gênants.
LOW-HIGH: Réglage de tonalité permettant
de modifier le timbre du son.
IN/OUT:
Prises d'entrée/sortie équilibrées
électroniquement ; LINE IN permet de
raccorder un signal pré-amplifié comme celui
en sortie d'un mixeur ; LINE OUT permet de
raccorder plusieurs diffuseurs avec le même
signal.
SIGNAL-LIMITER-THERMAL:
Signal (DEL vert):
Indique la présence du
signal d'entrée.
Limiter (DEL orange):
système est utilisé à la limite de la puissance
moyenne supportable par les haut-parleurs,
dans ce cas le signal diminue de façon
progressive jusqu'à ce qu'il ramène le haut-
parleur dans les limites de sécurité. Il est
conseillé d'opérer dans des conditions telles
que le Del ne clignote qu'occasionnellement.
L'éclairage du Del « orange » peut aussi
indiquer un mauvais fonctionnement de
l'amplificateur dû à un court-circuit en sortie.
Thermal (DEL rouge):
température interne de l'amplificateur atteint
la limite maximale et dans ce cas le signal
diminue automatiquement de façon
progressive jusqu'à ce qu'il ramène la
température de l'amplificateur dans les
limites de sécurité.
LIMITER (VERVE 8MA) : L'allumage du
témoin LED indique que le signal a rejoint le
seuil de saturation d'amplification et que la
protection entre en fonction.
8
PANNEAU CONNEXIONS
BUCHSENFELD
IN OUT
ON OFF
GND LINK
LIFT
MADE
IN
ITALY
230V 50Hz 250VA
T2.5A 250V
VOLUME:
Lautstärke-Signalpegels.
GND/LIFT:
Trennung von Masse- und Erdkreis zur
Vermeidung möglicher Masse-LOOPS mit
störendem Brummen.
LOW-HIGH: Tonsteuerungen zur Einstellung
des Klangbilds.
IN/OUT: Elektronisch symmetrierte Ein-
/Ausgangsbuchsen; LINE IN ermöglicht den
Anschluss eines vorverstärkten Signals wie
das im Ausgang aus einem Mixer; LINE OUT
ermöglicht den Anschluss mehrerer
Lautsprecher mit dem selben Signal.
SIGNAL-LIMITER-THERMAL:
Signal (grüne LED-Anzeige):
Signalauslösung am Eingang an.
Limiter (orangene LED-Anzeige):
auf, wenn das System im Grenzbereich der
S'allume lorsque le
durchschnittlichen Leistung arbeitet, die von
den Lautsprechern tragbar ist; in diesem Fall
wird das Signal schrittweise reduziert, bis der
Lautsprecher wieder im vorgesehenen
Sicherheitsbereich arbeitet. Es wird
empfohlen, so zu arbeiten, dass die LED-
Anzeige nur fallweise blinkt. Das Aufleuchten
der "orangefarbigen" LED-Anzeige kann
auch auf eine Störung des Verstärkers infolge
eines Kurzschlusses amAusgang hinweisen.
Thermal (rote LED-Anzeige):
S'allume lorsque la
wenn die Innentemperatur des Verstärkers
die Höchstgrenze erreicht hat; in diesem Fall
wird das Signal automatisch schrittweise
reduziert, bis sich die Temperatur des
V e r s t ä r k e r s w i e d e r i n n e r h a l b d e r
Sicherheitsgrenzen bewegt.
LIMITER (VERVE 8MA) : Das Aufleuchten
der LED bedeutet, dass das Signal in der
Verstärkungsstufe die Sättigungsschwelle
erreicht hat und die Sicherung aktiviert wird
UK
1-Gnd
GREEN - SIGNAL
2 1
2-Hot
3
ORANGE-LIMITER
3-Cold
RED - THERMAL
HIGH LOW VOL
0 0
0
-15 +15 -15 +15 +3dB
VERVE
PROCESSED ACTIVE
REINFORCEMENT
12MA
MONITOR
BUILT IN AMP. : 300W (LF) 100W (HF)
FREQ. RANGE (@-6dB) :
60Hz - 20kHz
MAX. SPL (@ 1m) : 123 dB
SENSITIVITY (@1W, 1m) : 98 dB
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Regelung des allgemeinen
Schalter zur elektrischen
Zeigt die
Leuchtet
Leuchtet auf,
