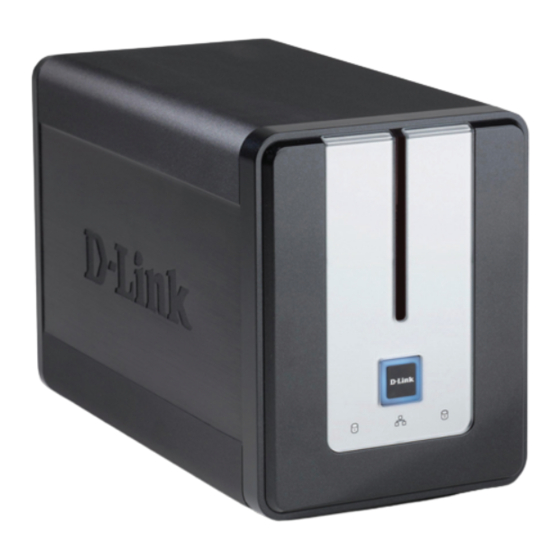

D-Link ShareCenter DNS-323 Quick Installation Manual

Hide thumbs

Advertisement

Quick Links

2-BAY NETWORK STORAGE
Quick Installation
Руководство по быстрой
Guía de Instalación
Guia de Instalação
Petunjuk Pemasangan
ShareCenter
DNS-323
Guide+
установке+
Rápida+
Rápida+
快速安裝指南+
Cepat+

Advertisement

loading

  Related Manuals for D-Link ShareCenter DNS-323

  Summary of Contents for D-Link ShareCenter DNS-323

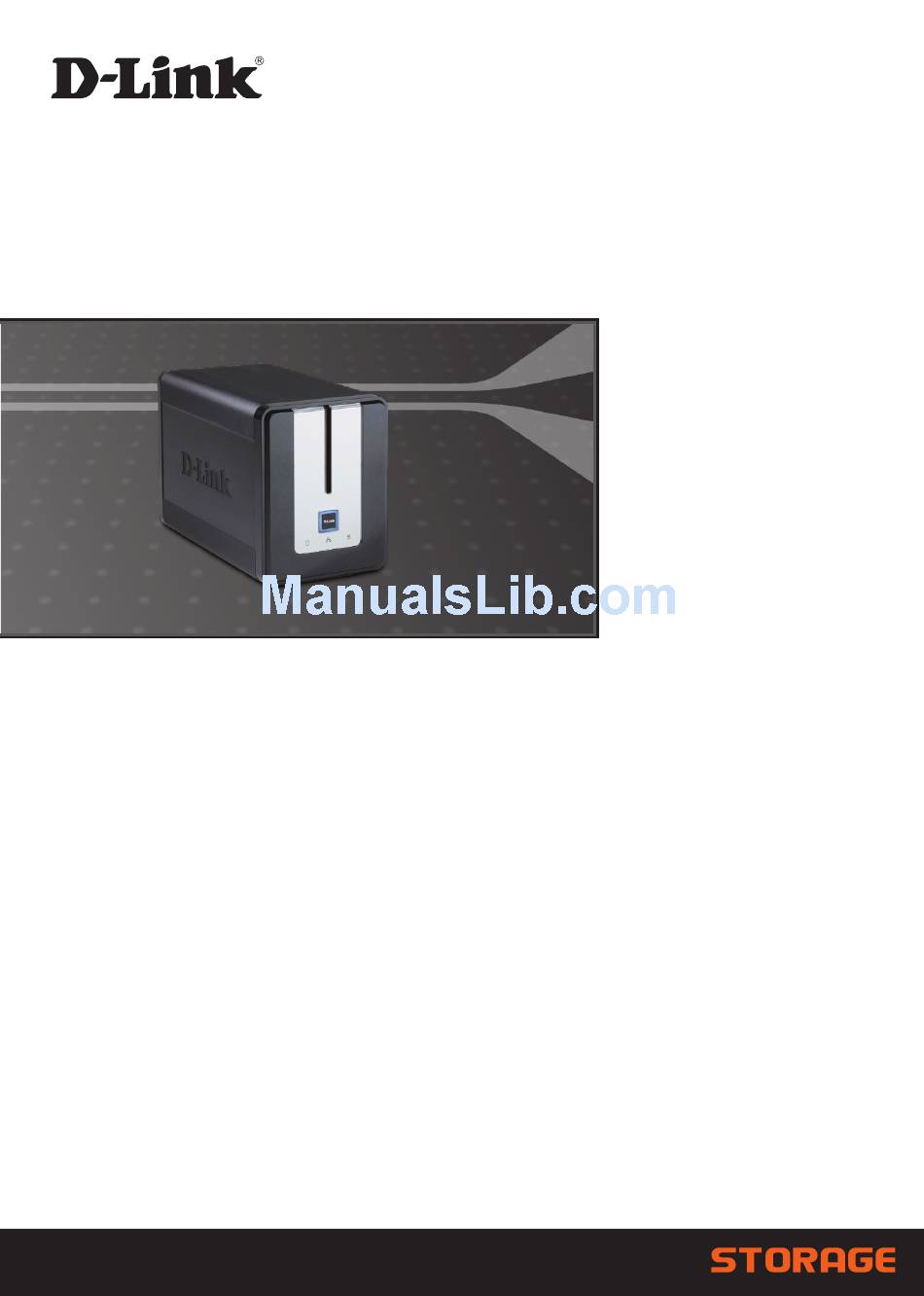

  • Page 1 ™ ShareCenter 2-BAY NETWORK STORAGE DNS-323 Quick Installation Guide+ Руководство по быстрой установке+ Guía de Instalación Rápida+ Guia de Instalação Rápida+ 快速安裝指南+ Petunjuk Pemasangan Cepat+...
  • Page 2: Quick Install Guide

    Quick Install Guide DNS-323 ShareCenter 2-BAY NETWORK STORAGE ™...
  • Page 3: Package Contents

    If any of the above items are missing, please contact your reseller. System Requirements • 1GHz Processor / 512MB RAM • 200MB available space • CD-ROM drive • Internet Explorer 6.0 or Mozilla Firefox 1.0 and above • 3.5” Internal SATA Hard Drives • Windows Vista , or XP (Service Pack 2) ® D-Link DNS-323 Quick Install Guide...
  • Page 4: Hardware Overview

    Activity LED Power Button: Press the button once to power on the DNS-323. Press and hold the button until it begins blinking to power down the device. Drive LEDs: These LEDs will turn a solid BLUE when drives are connected. The LEDs will blink when the drives are being accessed, formatted or synchronized. They will illuminate AMBER if a drive has failed. Activity LED: This LED will illuminate solid BLUE when there is an Ethernet connection. It will blink to indicate LAN traffic. D-Link DNS-323 Quick Install Guide...
  • Page 5: Rear View

    Power Receptacle: The 12V 3A / 5V 3A power supply connects here. Ethernet Port: A Gigabit Ethernet port that connects the DNS-323 to the local network. USB Port: Connect a printer, or UPS to the port. This USB port also supports D-Link SharePort™ technology. Refer to the SharePort™ manual for more details. Drive Eject Lever: Use the levers to eject the SATA hard drives. Reset Button: A pinhole button located beside the Ethernet port is used to reset the system to the factory default settings. Note: After resetting the unit you will still have access to the data on your hard drives.
  • Page 6: Hardware Installation

    3. Insert a 3.5” SATA hard drive into each available drive bay. Make sure to align the drive connectors to the endpoints in the DNS-323. Gently push the drive in until it connects. Note: If only one 3.5” SATA drive is available place this drive in the LEFT bay with the opening (front) of the DNS-323 facing you. D-Link DNS-323 Quick Install Guide...
  • Page 7 4. Attach the faceplate to the front of the device. 5. Connect an Ethernet cable into the available Ethernet port. This cable should connect the DNS-323 to your local network or directly to a computer for configuration. 6. Finally, connect the power adapter to the power receptacle. D-Link DNS-323 Quick Install Guide...
  • Page 8: Easy Search Utility

    Note: If you want to use non-English character files, you may need to change the Language setting from the Easy Search Utility to ensure full compatibility with those files. Refer to the user manual for instructions. D-Link DNS-323 Quick Install Guide...
  • Page 9: Getting Started

    Getting Started To get started, insert the DNS-323 CD into your CD-ROM drive and click on Easy Search Utility: Select Easy Search Utility. Highlight an available DNS-323 and click Configuration to access the web-based utility. At the login screen, type admin for the user name and leave the password field blank. Then click Configuration. D-Link DNS-323 Quick Install Guide...
  • Page 10 Standard, JBOD, RAID 0 and RAID 1. Select a configuration type for your hard drive and click Next. A message will appear warning that all data will be erased during formatting. Click OK to continue. Select the EXT2 or EXT3 file system on DNS-323. Click Next to continue. D-Link DNS-323 Quick Install Guide...
  • Page 11 This window appears only when selecting RAID 1 as the configuration type. Select to enable or disable the auto-rebuild function of RAID 1. Click Next to continue. This window appears when selecting RAID 0 or RAID 1 as the configuration type. Enter the capacity of the hard drive that you want to reserve for RAID 0 or RAID 1. This window will indicate the progress of the disk formatting. D-Link DNS-323 Quick Install Guide...
  • Page 12 When formatting is complete, the results will display. Click Restart to continue. A message informing you that the DNS-323 will restart. Click OK. The DNS-323 will restart. After the DNS-323 restarts, type admin for the user name and leave the password field blank. Then click Configuration. D-Link DNS-323 Quick Install Guide...
  • Page 13 Your DNS-323 setup is now complete. D-Link DNS-323 Quick Install Guide...
  • Page 14: Mapping A Drive

    The Easy Search Utility makes it simple to map drives to your computer. To get started, insert the DNS-323 CD into your CD-ROM and launch the Easy Search Utility. Select an available DNS-323. All available volumes will be displayed under Drive Mapping. Highlight the drive you want to map to your computer. Select an available drive letter from the drop-down menu and click Connect. Once connected, your mapped drive(s) will appear in My Computer as network drives. D-Link DNS-323 Quick Install Guide...
  • Page 15 After selecting the application pack, click the Apply button to install it. Language Click the Browse button to search for the specific language Pack pack you want to install. After selecting the language pack, click the Apply button to install it. Add-ons This section displays the application/language pack(s) you Summary have installed. Under the Status column, you can see if a specific pack is currently (enabled), or (disabled). Under the Start/Stop column, click the icon to enable the specified pack. Click the icon to disable the specified pack. Under the Delete column, click the icon to uninstall the specified pack. D-Link DNS-323 Quick Install Guide...
  • Page 16: Technical Support

    Technical Support You can find software updates and user documentation on the D-Link website. Tech Support for customers in Australia: Tel: 1300-766-868 24/7 Technical Support Web: http://www.dlink.com.au E-mail: support@dlink.com.au India: Tel: 1800-233-0000 (MTNL & BSNL Toll Free) +91-832-2885700 (GSM, CDMA & Others) Web: www.dlink.co.in...
  • Page 17 Technical Support You can find software updates and user documentation on the D-Link website. Tech Support for customers in Egypt: Tel: +202-2919035 or +202-2919047 Sunday to Thursday 9:00am to 5:00pm Web: http://support.dlink-me.com E-mail: support.eg@dlink-me.com Iran: Tel: +98-21-88880918,19 Saturday to Thursday 9:00am to 5:00pm Web: http://support.dlink-me.com...
  • Page 18 Руководство по быстрой установке DNS-323 ShareCenter 2-BAY NETWORK STORAGE ™...
  • Page 19 Содержимое комплекта поставки • D-Link DNS-323 - сетевой дисковый массив с двумя отсеками для жестких дисков • Компакт-диск с руководством пользователя и программным обеспечением • Руководство по быстрой установке • Адаптер питания (12V;3A / 5V;3A) • Зажим для кабеля питания...
  • Page 20: Обзор Устройства

    диски подключены. Индикаторы будут мигать при получении доступа к дискам, форматировании или синхронизации. Они светятся желтым при отказе диска. Индикатор Activity: Этот индикатор освещается постоянным синим светом при подключении к Ethernet. Мигает при передаче данных по сети. D-Link DNS-323 Quick Install Guide...
  • Page 21: Вид Сзади

    Порт Gigabit Ethernet, который подключает DNS-323 к локальной сети. Порт USB: Порт принт-сервера USB для подключения принтера USB. Этот USB- порт также поддерживает технологию D-Link SharePort™. Более подробная информация доступна в руководстве по SharePort™. Рычаг для извлечения диска: Используется для извлечения жесткого диска SATA.
  • Page 22: Установка Устройства

    конечной точке в DNS-323. Осторожно поместите диск в устройство, пока он не подключится. Примечание: Если доступен только один диск SATA 3.5”, поместите его в левый отсек, при этом DNS-323 должен быть повернут к вам лицевой панелью. D-Link DNS-323 Quick Install Guide...
  • Page 23 4. Прикрепите лицевую панель к передней части устройства. 5. Подключите кабель Ethernet к свободному порту Ethernet. Этот кабель должен подключить DNS-323 к локальной сети или непосредственно к компьютеру для настройки. 6. Наконец, подключите адаптер питания к розетке питания. D-Link DNS-323 Quick Install Guide...
  • Page 24 Примечание: Если требуется использовать файлы с неанглийскими символами в названиях, то необходимо изменить язык в настройках с помощью утилиты Easy Search utility, для обеспечения полной совместимости с этими файлами. За инструкциями, пожалуйста, обратитесь к руководству пользователя. D-Link DNS-323 Quick Install Guide...
  • Page 25: Начало Работы

    Из компакт-диска DNS- 323 выберите Easy Search Utility. Выделите доступный DNS-323 и нажмите Configuration для доступа к утилите на основе web-интерфейса. В окне login, напечатайте admin для имени пользователя и оставьте поле password пустым. Нажмите Configuration. D-Link DNS-323 Quick Install Guide...
  • Page 26 ф о р м ат и р о ва н и и д и с к о в данные будут стерты. Нажмите OK для продолжения. Выберите файловую систему EXT2 или EXT3 на DNS- 323. Нажмите Next, чтобы продолжить. D-Link DNS-323 Quick Install Guide...
  • Page 27 Нажмите Next, чтобы продолжить. Это окно появится только при выборе типа конфигурации RAID 0 или RAID 1. Ук ажите объем жестк ого диска, используемого для RAID 0 или RAID 1. Это окно отражает текущий статус форматирования жесткого диска. D-Link DNS-323 Quick Install Guide...
  • Page 28 ф о р м ат и р о ва н и и д и с к о в данные будут стерты. Нажмите OK для продолжения. Пока диски форматируются, на экране отображается индикатор выполнения. В окне login, напечатайте admin для имени пользователя и оставьте поле password пустым. Нажмите Configuration. D-Link DNS-323 Quick Install Guide...
  • Page 29 Установка DNS-323 завершена. D-Link DNS-323 Quick Install Guide...
  • Page 30 б у д у т о т о б р а ж е н ы ниже подключенного диска. Выделите диск, который необходимо подключить. Выберите букву доступного диска из выпадающего меню и нажмите Connect. После подключения, установленные диски появятся в «Моем компьютере» как сетевые диски. D-Link DNS-323 Quick Install Guide...
  • Page 31 информацию об установленном пакете (-ах) приложения/ языка. В колонке Status (Статус) можно просмотреть информацию об определенном пакете, активированном или нет в настоящее время. В колонке Start/Stop (Запуск/ Остановка) нажмите иконку Start, чтобы активировать определенный пакет. D-Link DNS-323 Quick Install Guide...
  • Page 32 Нажмите иконку Stop (Остановка), чтобы отключить определенный пакет. В колонке Delete (Удалить) нажмите иконку Корзина, чтобы отменить установку определенного пакета. D-Link DNS-323 Quick Install Guide...
  • Page 33: Техническая Поддержка

    Техническая поддержка Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка D-Link: +7(495) 744-00-99 Техническая поддержка через Интернет...
  • Page 34: Guía De Instalación Rápida

    Guía de Instalación Rápida DNS-323 ShareCenter 2-BAY NETWORK STORAGE ™...
  • Page 35: Contenido Del Paquete

    • Procesador de 1GHz/512MB de Ram • 200MB de espacio disponible • Lector de CD • Internet explorer 6.0 o Netscape 7.0 o superior • Disco Duro Sata Interno de 3.5” • Windows XP (Service Pack 2) o Vista D-Link DNS-323 Quick Install Guide...
  • Page 36: Botón Power

    Se encenderá de color Ambar cuando el disco falle. LED Activity: Este LED se encenderá con una luz fija Azul cuando haya una conexión Ethernet. Este led parpadeará cuando haya tráfico en la LAN. D-Link DNS-323 Quick Install Guide...
  • Page 37: Vista Posterior

    Este puerto Gigabit Ethernet conecta el DNS-323 a la red local. Puerto USB: Puerto de Impresora USB para conectar La Impresora USB. Este puerto USB también es compatible con D-Link SharePort™. Consulte el manual de SharePort ™ para más detalles. Palanca de Expulsión de Disco: Utilice la palanca proporcionada para expulsar el disco duro SATA.
  • Page 38: Instalación De Hardware

    DNS-323, Suavemente empuje el disco adentro hasta que conecte. Nota: Si sólo un disco 3.5 ” SATA está disponible ,inserte el disco en la bahía IZQUIERDA mientras la abertura (la parte delantera) del DNS-323 está de cara a usted. D-Link DNS-323 Quick Install Guide...
  • Page 39 5. Conecte un cable Ethernet en un puerto disponible, este cable conectará el DNS-323 a su red local o directamente a su computador para realizar la configuración. 6. Finalmente, conecte el adaptador de poder al conector de energía. D-Link DNS-323 Quick Install Guide...
  • Page 40 Nota: Si usted quiere usar archivos con caracteres de un idioma distinto al Ingles, usted tendrá que cambiar la configuración de lenguaje a través de la utilidad de búsqueda fácil, para asegurar de esta forma compatibilidad total con esos archivos. Lea el manual para obtener más instrucciones. D-Link DNS-323 Quick Install Guide...
  • Page 41 Configuration para acceder al utilitario basado en WEB. En la pantalla de ingreso, escriba “admin” en el nombre de usuario, y deje el campo password en blanco, haga Click en Configuration. D-Link DNS-323 Quick Install Guide...
  • Page 42 Click en OK para continuar. Seleccione el archivo de sistema EXT2 o EXT3 del DNS-323. Clic siguiente para continuar. D-Link DNS-323 Quick Install Guide...
  • Page 43 Esta ventana aparece cuando se selecciona RAID 0 o RAID 1 como tipo de configuración Introduzca la capacidad de disco duro que desea reservar para RAID 0 o RAID 1. Esta ventana le indicará el progreso del formateo del disco D-Link DNS-323 Quick Install Guide...
  • Page 44 DNS-323 se reiniciará. Haga Click en El DNS-323 se reiniciará. Después de que el DNS-323 se reinicie, escriba “admin” en el nombre de usuario, y deje el campo password en blanco, haga Click en Configuration. D-Link DNS-323 Quick Install Guide...
  • Page 45 La configuración de su DNS-323 está completa. D-Link DNS-323 Quick Install Guide...
  • Page 46 Se destacará el disco que quiere direccionar. Seleccione la letra de unidad disponible desde el menú y haga Click en Connect. Una vez conectado, sus discos direccionados aparecerán en Mi PC como unidades de Discos. D-Link DNS-323 Quick Install Guide...
  • Page 47 Start/stop, haga clic sobre el ícono Start para habilitar ese paquete Haga clic sobre el ícono Stop para deshabilitar ese paquete. Bajo la columna Delete, haga clic sobre Trash can para desinstalar un paquete específico. D-Link DNS-323 Quick Install Guide...
  • Page 48: Soporte Técnico

    SOPORTE TÉCNICO Usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA Soporte técnico a través de los siguientes teléfonos de D-Link PAIS NUMERO HORARIO...
  • Page 50: Guia De Instalação Rápida

    Guia de Instalação Rápida DNS-323 ShareCenter 2-BAY NETWORK STORAGE ™...
  • Page 51: Conteúdo Da Embalagem

    Conteúdo da Embalagem • D-Link DNS-323 Armazenamento de Rede com 2 Discos Rígidos • CD-ROM com Manual e Software • Guia de Instalação Rápida • Adaptador de Energia (12V;3A / 5V;3A) • Cabo de Energia com conector • Cabo Ethernet CAT5 Nota: Utilizando uma fonte de alimentação diferente da...
  • Page 52: Led Activity

    LARANJA se o drive falhar. LED Activity: Este LED irá acender na cor AZUL quando houver conexão com a rede Ethernet, e irá piscar para indicar tráfego com a LAN. D-Link DNS-323 Quick Install Guide...
  • Page 53 Porta USB: Servidor de Impressão USB para conexão com impressora USB. Esta porta USB também suporta o D-Link SharePort ™. Consulte o manual sobre o SharePort ™para obter mais detalhes. Alavanca para Remover o Drive: Utilize as alavancas fornecidas para remover os Discos Rígidos SATA.
  • Page 54: Instalação Do Hardware

    DNS-323. Com cuidado, empurre os drives até conectá- los. Nota: Se apenas um drive SATA 3,5” esteja disponível ele deve ser instalado na unidade ESQUERDA, enquanto a abertura da baía (frente) do DNS-323 está virada para você. D-Link DNS-323 Quick Install Guide...
  • Page 55 5. Conecte um cabo Ethernet na portaEthernet disponível. Este cabo conecta o DNS-323 na rede local , ou diretamente a um computador para configuração. 6. Conecte o adaptador de energia ao conector, situado na parte traseira do equipamento. D-Link DNS-323 Quick Install Guide...
  • Page 56 Nota: Se você não quiser utilizar arquivos com caracteres em Inglês, poderá alterar as configurações de Idioma através do Utilitário de Procura Rápida (Easy Search Utility) para garantir total compatibilidade com estes arquivos. Consulte o manual para maiores informações. D-Link DNS-323 Quick Install Guide...
  • Page 57 Selecione um DNS-323 disponível e clique em Configuration para acessar o menu de configuração baseado em web. Na tela de login, digite admin para o usuário e deixe o campo senha em branco. Clique em Configuration. D-Link DNS-323 Quick Install Guide...
  • Page 58 Uma mensagem de alerta irá aparecer quando os discos forem formatados e os dados apagados. Clique em OK para continuar. Selecione o sistema de arquivos EXT2 ou EXT3 para o DNS-323. Clique em Next para continuar. D-Link DNS-323 Quick Install Guide...
  • Page 59 Esta janela só aparecerá se você selecionar a configuração como RAID 0 ou RAID 1. Insira a capacidade no disco rigido que você quer reservar para o RAID 0 ou RAID 1. Essa janela indica o progresso da formatação do disco. D-Link DNS-323 Quick Install Guide...
  • Page 60 Depois que o DNS-323 reiniciar, digite admin para o nome de usuário (user name) e deixe o campo senha (password) e m b r a n c o . C l i q u e e m Configuration. D-Link DNS-323 Quick Install Guide...
  • Page 61 A configuração do seu DNS-323 está concluída. D-Link DNS-323 Quick Install Guide...
  • Page 62 Selecione uma letra de drive disponível na caixa de rolagem, e clique em Connect. Somente quando estiver conectado, seus drives mapeados serão mostrados em Meu Computador, como drives de rede. D-Link DNS-323 Quick Install Guide...
  • Page 63 Na coluna Start/Stop, você pode clicar na ícone Start para ativar um pacote específico. Clique na ícone Stop para desativar um pacote. Na coluna Delete, clique na ícone da lixeira, para desinstalar aquele pacote específico. D-Link DNS-323 Quick Install Guide...
  • Page 64: Suporte Técnico

    Você pode encontrar atualizações de software e documentação de usuário no site da D-Link Brasil. A D-Link fornece suporte técnico gratuito para clientes no Brasil durante o período de vigência da garantia deste produto. Suporte Técnico para clientes no Brasil: Website para suporte: www.dlink.com.br/suporte...
  • Page 66 快速安裝手冊 DNS-323 ShareCenter 2-BAY NETWORK STORAGE ™...
  • Page 67 硬碟為精密電子產品,所以請在設備電源開啟的狀態下,不 要任意的移動設備,以免造成硬碟因此而損壞或資料遺失毀 損。 若有少上述的任何一件物品請與您的經銷商聯絡 系統需求 • 1GHz處理器/ 512 MB RAM • 可用空間200MB • 光碟機 • 網頁瀏覽器 Internet Explorer 6.0或 Netscape Navigator 7.0以上版本 • 3.5”Internal SATA Hard Drive • 作業系統Windows XP (Service Pack 2) 或 Vista D-Link DNS-323 Quick Install Guide...
  • Page 68 硬體外觀 正面外觀 電源按鈕 硬碟燈號 硬碟燈號 活動燈號 電源按鈕: 按壓一次可開啟DNS-323的電源。持續按壓直到燈號開始閃爍時可關 閉電源。 硬碟燈號: 當硬碟接上時這些燈號會固定亮藍色。當硬碟在存取中、格式化中或 同時發生時燈號會閃爍。當碟硬發生錯誤時會呈現黃褐色燈號。 活動燈號: 當網路連上時會固定亮藍色燈號。區域網路有流量時燈號將會閃爍。 D-Link DNS-323 Quick Install Guide...
  • Page 69 背面外觀 硬碟退出 硬碟退出 控制桿 控制桿 網路埠 電源接孔 USB埠 重置按鈕 電源接孔: 將12V:3A/5V:3A電源供應器連接於此 網路埠: 連接DNS-323到區域網路的Gigabit網路埠 USB埠: 連接USB印表機的列印伺服器埠, 您可以在這邊介接相同具備USB介面 的UPS或印表機使用。 硬碟退出控制桿: 使用此控制桿可將硬碟退出 重置按鈕: 本按鈕位於設備背面網路孔旁邊, 按下重置按鈕10秒後, 裝置設定值 將被回復出廠預設值。 附註: 僅裝置設定值被回復出廠預設, 硬碟中的資料不會被清除。 D-Link DNS-323 Quick Install Guide...
  • Page 70 硬體安裝 1. 將面板往上滑開直到它從裝置上打開以利使用硬碟插槽。 2. 一旦面板打開後將它取下,讓硬碟插槽曝露出來。 放入3.5吋SATA硬碟至可用的插槽。確認硬碟有調整到可連接 DNS-323的末端。可輕推硬碟直到它連上。 附註: 建議您,如果您只有一台 3.5”SATA 硬碟的話,可以將其安 裝於當DNS-323 正面面對您的左方 插槽中。 D-Link DNS-323 Quick Install Guide...
  • Page 71 4. 在裝置正面蓋上面板 5. 將網路線接上網路埠。此網路線應該連接DNS-323至您的區域網 路或直接連至電腦來做設定。 6. 最後,在電源接孔插上電源供應器。 D-Link DNS-323 Quick Install Guide...
  • Page 72 簡易搜尋程式 接上電源時,DNS-323會透過DHCP伺服器取得IP位址。若它沒有取 得DHCP所配發的IP, 則它將會啟動預設IP位址192.168.0.32。 在光碟內所附的簡易搜尋程式可輕鬆地尋找您網路內任何的DNS- 323設備,而且建議您在第一次使用時利用此程式來存取和設定 DNS-323。每一台DNS-323將會有一個獨一無二的名稱如同:dlink- xxxxxx (“xxxxxx”為六位數的設備本身的MAC位址)。 備註:假如您想使用非英文字元之檔案名稱,您必須透過Easy Search Utility(DNS-323簡易搜尋軟體)更改語言(“Language”)設定選項,以 確保能夠正常顯示非英文字元之檔案名稱。詳細說明請參考手冊內 容。 D-Link DNS-323 Quick Install Guide...
  • Page 73 Search。 從DNS-323附的光碟中選擇 簡易搜尋程式。 將可用的DNS-323反白且點選 Configuration設定來連至網頁設 定介面。 在 登 入 畫 面 輸 入 使 用 者 名 稱 為 a d m i n , 密 碼 不 需 輸 入 。 點 選 Configuration設定。 D-Link DNS-323 Quick Install Guide...
  • Page 74 當您第一次登入DNS-323 的網頁設定畫面時,您會被詢問要使用何種格式 來格式化已安裝的硬碟。一共有四種格式可供選擇:Standard, JBOD, RAID 0, RAID 。 *注意:若您的硬碟已經有內含資料的話,請務必先將其備份後再進行後續 動作,以免您的寶貴資料遺損。 選擇一個硬碟配置的種類後點選 Next進行下一步。 出現一個當硬碟格式化後所有的 資料將會被清除的警示訊息。點 選OK來繼續設定。 請選擇使用Ext2 或 Ext3硬碟格 式。選擇完成, 請按”下一步 D-Link DNS-323 Quick Install Guide...
  • Page 75 此視窗僅顯示在您選擇格式化為RAID 1時 若您選擇格式化為RAID 1時, 請 選 擇 是 否 要 啟 用 自 動 重 建 (Auto-Rebuild)的功能,然後按” 下一步” 此視窗僅顯示在您選擇格式化為RAID 0或RAID 1 這邊設備會自動抓取可用磁碟容 量的最大值(Available capacity Volume), 您可以參考這邊的最大 值, 並將完整空間大小輸入在下 方欄位(desired capacity)中 出現此視窗便開始進行格式化動作 D-Link DNS-323 Quick Install Guide...
  • Page 76 當格式化完成後將會出現結 果,點選Restart關閉來繼續 設定。 出現一個通知您DNS-323將 要重新啟動的訊息,點選OK DNS-323將重新啟動 DNS-323重新啟動後,輸入使 用者名稱為admin,密碼不需輸 入,點選Configuration D-Link DNS-323 Quick Install Guide...
  • Page 77 您的DNS-323現在已完成設定 D-Link DNS-323 Quick Install Guide...
  • Page 78 掛載硬碟 簡易搜尋程式可輕鬆將它掛載至您的電腦。首先,放入DNS-323的光 碟並執行簡易搜尋程式。 選 擇 一 個 可 用 的 DNS-323 在硬碟掛載後將會出現可 用的音效,將您想要掛載 的硬碟反白。 從下拉式選單內選擇一個 可用的硬碟字母然後點選 Connect連結。 從下拉式選單內選擇一個可用 的硬碟字母然後點選Connect 連結。 一旦連上後,您掛載的硬碟將會以網路磁碟機的形態出現在「我的 電腦」裡。 D-Link DNS-323 Quick Install Guide...
  • Page 79 增益集 安裝應用程式與語言套件以進一步提升您的DNS-323功能。這個DNS- 323強大的新功能讓使用者可以在操作界面與使用性上進行個人化設 定。新增加的功能只需要安裝完成增益集後馬上就可以使用。 點擊”瀏覽”可以搜尋您所要安裝的特定應用程式套件。 應用程式 在選定應用程式套件後,請按”套用”來進行安裝。 套件: 點擊”瀏覽”可以搜尋您所要安裝的特定語言套件。在選 語言套件: 定語言套件後,請按”套用”來進行安裝。 在這個部份您可以查看您已經安裝的應用程式/語言套件 增益集摘要: 摘要。在狀態欄下,您可以看見特定的套件目前的啟用或 停用狀況。在啟動/關閉欄下,點擊”啟動”按鈕以啟用 特定套件。 點擊”關閉”按鈕以停用特定套件。在移除欄下,點擊”垃圾桶”按 鈕以解除特定套件安裝。 D-Link DNS-323 Quick Install Guide...
  • Page 80 D-Link 友訊科技 台灣分公司 技術支援資訊 如果您還有任何本使用手冊無法協助您解決的產品相關問題,台灣 地區用戶可以透過我們的網站、電子郵件或電話等方式與D-Link台灣 地區技術支援工程師聯絡。 D-Link 免付費技術諮詢專線 0800-002-615 服務時間:週一至週五,早上9:00到晚上9:00 (不含周六、日及國定假日) 網 站:http://www.dlink.com.tw 電子郵件:dssqa_service@dlink.com.tw 如果您是台灣地區以外的用戶,請參考D-Link網站,全球各地 分公司的聯絡資訊以取得相關支援服務。 產品保固期限、台灣區維修據點查詢,請參考以下網頁說明: http://www.dlink.com.tw 產品維修: 使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。...
  • Page 82 Petunjuk Pemasangan Cepat DNS-323 ShareCenter 2-BAY NETWORK STORAGE ™...
  • Page 83: Isi Paket

    Isi Paket • D-Link DNS-323 Network Storage Enclosure dengan 2 tempat harddisk • CD-ROM dengan Manual dan perangkat lunak • Petunjuk Pemasangan Cepat • Power adapter (12V, 3A / 5V, 3A) • Kabel Power • Kabel Ethernet CAT5 Catatan : menggunakan power supply yang berbeda dengan yang diberikan dalam paket penjualan akan membuat DNS-323 rusak dan membatalkan garansi dari produk ini.
  • Page 84: Led Drive

    LED akan berwarna KUNING jika harddisk tidak dikenal atau rusak. LED Activity: LED ini akan hidup dengan warna BIRU jika ada koneksi Ethernet. LED ini akan berkedip-kedip jika ada perpindahan data ke LAN. D-Link DNS-323 Quick Install Guide...
  • Page 85: Tampilan Belakang

    Port Gigabit Ethernet untuk menghubungkan DNS-323 ke jaringan. Port USB: Port USB Print Server untuk memasang USB Printer. Port USB ini juga mendukung teknologi D-Link SharePort™. Silahkan mengacu pada Petunjuk Penggunaan SharePort™ untuk lebih detil. Drive Eject Lever: Gunakan pengungkit ini untuk mengeluarkan harddisk SATA...
  • Page 86 Pastikan posisi konektor sudah sesuai dengan DNS-323. Tekan harddisk perlahan-lahan sampai terpasang dengan baik. Catatan: Jika hanya satu harddisk SATA 3.5” yang tersedia, tempatkan harddisk ini di slot sebelah kiri ketika anda membuka cover depan DNS- 323 yang menghadap anda. D-Link DNS-323 Quick Install Guide...
  • Page 87 4. Pasang kembali tutupnya ke tempat semula 5. Hubungkan kabel Ethernet ke port Ethernet yang tersedia. Kabel ini dapat menghubungkan DNS-323 ke jaringan atau ke komputer untuk melakukan konfigurasi. 6. Terakhir, pasang power adaptor. D-Link DNS-323 Quick Install Guide...
  • Page 88 “xxxxxx” adalah enam digit terakhir dari MAC addressnya Catatan: Jika anda ingin menggunakan file-file karakter non-English, anda harus mengubah pengaturan Bahasa dari Easy Search Utility supaya compatible dengan file-file tersebut. Lihat manual untuk instruksinya. D-Link DNS-323 Quick Install Guide...
  • Page 89 Configuration untuk masuk ke web-based utility. P a d a t a m p i l a n l o g i n , k e t i k admin untuk username dan kosongkan passwordnya. Klik Configuration. D-Link DNS-323 Quick Install Guide...
  • Page 90 S e b u a h p e s a n p e r i n g a t a n bahwa semua data akan dihapus pada saat harddisk diformat akan muncul. Klik OK untuk melanjutkan. Pilih sistem file EXT2 atau EXT3 pada DNS-323. Klik Next untuk melanjutkan. D-Link DNS-323 Quick Install Guide...
  • Page 91 Jendela ini muncul ketika anda memilih RAID 0 atau RAID 1 sebagai tipe konfigurasi. Masukkan kapasitas harddisk yang anda ingin gunakan untuk RAID 0 atau RAID 1. Jendela ini akan mengindikasikan proses dari memformat harddisk. D-Link DNS-323 Quick Install Guide...
  • Page 92 3 2 3 a k a n r e t a r t a k a n ditampilkan. Klik OK DNS-323 akan restart Setelah restart, ketik admin u n t u k u s e r n a m e d a n kosongkan password. Klik Configuration. D-Link DNS-323 Quick Install Guide...
  • Page 93 Pengaturan DNS-323 sudah selesai. D-Link DNS-323 Quick Install Guide...
  • Page 94 Drive Mapping. Pilih harddisk yang ingin dipetakan. Pilih drive letter yang tersedia dari drop-down menu dan klik Connect. Setelah terhubung, harddisk yang telah dipetakan akan ditampilkan dalam My Computer sebagai network drives. D-Link DNS-323 Quick Install Guide...
  • Page 95 Status, anda dapat melihat sebuah aplikasi tertentu berada dalam posisi aktif atau non-aktif. Pada kolom Start/Stop, klik ikon Start untuk mengaktifkan paket tertentu. Klik ikon Stop untuk menon-aktifkan paket tertentu. Pada kolom Delete, klik ikon Tong Sampah untuk menghapus paket tertentu. D-Link DNS-323 Quick Install Guide...
  • Page 96 Dukungan Teknis Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan: Dukungan Teknis D-Link melalui telepon: Tel: +62-21-5731610 Dukungan Teknis D-Link melalui Internet: Email : support@dlink.co.id Website : http://support.dlink.co.id...
  • Page 98 Ver. 3.00 (I) 2010/01/06 6DNS323DIQ05G...
