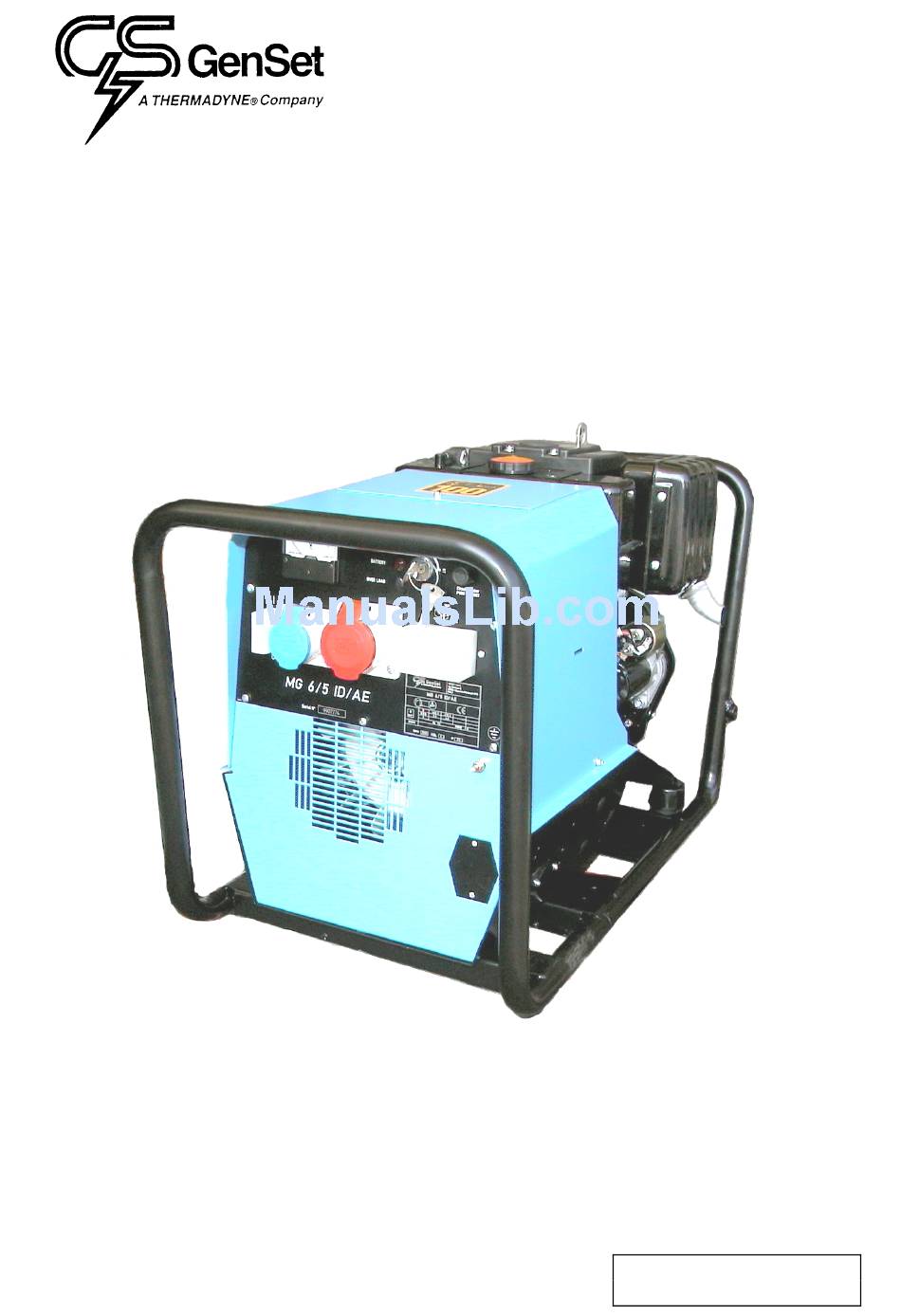

- Page 1 MOTOGENERATORE GENERATING SET MG 6/5 I-D/AE-Y MANUALE D’ISTRUZIONE OWNERS MANUAL MI090-01-00-05 Marzo 2001...
-
Page 2: Table Of Contents
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y INDICE / TABLE OF CONTENTS 1. NORME GENERALI DI IMPIEGO / GENERAL USE INSTRUCTIONS ......3 MOVIMENTAZIONE E TRASPORTO / TRANSPORTATION ...............3 MESSA IN SERVIZIO / CAUTION........................3 RODAGGIO / RUNNING IN..........................3 AVVIAMENTO E FUNZIONAMENTO / STARTING AND WORKING ............3 USI PROIBITI / FORBIDDEN USE........................4... -
Page 3: Norme Generali Di Impiego / General Use Instructions
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y 1. NORME GENERALI DI IMPIEGO / GENERAL USE INSTRUCTIONS Leggere attentamente le istruzioni d’uso; operare secondo le prescrizioni Read the instructions carefully; proceed according to the regulations in use vigenti nel paese di utilizzo. -
Page 4: Usi Proibiti / Forbidden Use
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y • • Durante la saldatura proteggere gli occhi ed il corpo con guanti, maschere e While welding, eyes and body must be potected by gloves, maskes and tute adeguate (nel caso di motosaldatrice). -
Page 5: Caratteristiche Tecniche / Technical Specifications
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y 2. CARATTERISTICHE TECNICHE / TECHNICAL SPECIFICATIONS 2.1 GENERATORE / GENERATOR Tipo Asincrono / Type Asynchronous Potenza trifase 5,5 kVA 400 V Three phase power Potenza monofase 4 kVA 230 V Single phase power... -
Page 6: Descrizione Dei Comandi / Controls Description
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y 3. DESCRIZIONE DEI COMANDI / CONTROLS DESCRIPTION 3.1 PANNELLO FRONTALE / FRONT PANEL DESCRIZIONE DEI COMANDI DEL PANNELLO FRONTALE / DESCRIPTION OF THE FRONT PANEL CONTROLS Interruttore termico unipolare 16 A 16 A 1 pole circuit breaker... -
Page 7: Istruzione Per L'uso / Operating Instructions
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y 4. ISTRUZIONE PER L’USO / OPERATING INSTRUCTIONS 4.1 MESSA A TERRA / EARTH CONNECTION Effettuare la messa a terra del gruppo tramite il Connect the unit to the earth, means of the 10 morsetto 10 clamp. -
Page 8: Impiego Del Gruppo / Use Of Machine
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y 4.3 IMPIEGO DEL GRUPPO / USE OF MACHINE Interruttore differenziale. Earth Leakage Circuit Breaker. La macchina è dotata di un interruttore The product is equipped with an Earth Leakage differenziale grado assicurare Circuit Breaker (ELCB) which guarantees user protezione dell’utente in caso di contatto... -
Page 9: Cause Di Scarso Rendimento Del Motore / Causes Of Poor Engine Performance
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y 4.6 CAUSE DI SCARSO RENDIMENTO DEL MOTORE / CAUSES OF POOR ENGINE PERFORMANCE FILTRO ARIA SPORCO DIRTY AIR FILTER Sostituire ogni 6 mesi o 400 ore il filtro Replace every 6 months or 400 hours the air dell’aria. - Page 10 Motogeneratore - Generating Set MG 6/5 I-D/AE-Y • Allentare le viti di fissaggio del rubinetto • Loosen the nuts of the fuel cock and pull combustibile e togliere il filtro del out the filter from the F.O. tank filler port.
-
Page 11: Ricambi / Parts List
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y 5. RICAMBI / PARTS LIST... - Page 12 Motogeneratore - Generating Set MG 6/5 I-D/AE-Y Numero Numero Descrizione Denomination Posizione Codice Item N° Ordering N° 18.316 Alternatore Stator 18.279 Tirante per albero Shaft Tie-rod 19.144 Flangia attacco motore Engine connecting flange 18.078 Tirante per flangia Flange Tie-rod 18.280 Albero completo di rotore Shaft with rotor 18.321 Flangia porta cuscinetto...
- Page 13 Motogeneratore - Generating Set MG 6/5 I-D/AE-Y Numero Numero Descrizione Denomination Posizione Codice Item N° Ordering N° 876 Limitatore corsa antivibrante Shock absorber restrictor 19.616 Piede sinistro motore Left engine support bracket 19.615 Piede destro motore Right engine support bracket 13.959 Supporto condensatori...
-
Page 14: Schema Elettrico (Versione Base) / Wiring Diagram (Standard Version)
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y SCHEMA ELETTRICO (VERSIONE BASE) / WIRING DIAGRAM (STANDARD VERSION) -
Page 15: Simboli/Symbols
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y 7. SIMBOLI/SYMBOLS Condizioni Di Carica Batteria Battery Charging Condition Olio Motore Engine Oil Temperatura Refrigerante Motore Engine Coolant Temperature Temperatura Olio Motore Engine Oil Temperature Livello Carburante Fuel Level Dispositivo Per L’avviamento A Freddo... -
Page 16: Centri Assistenza Italia / Italian Services Centers
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y 8. CENTRI ASSISTENZA ITALIA / ITALIAN SERVICES CENTERS ASSISTENZA INDIRIZZO CITTÀ TELEFONO ASSISTANCE ADDRESS CITY PHONE VALLE D’AOSTA Off. Elettromeccanica Località Plan Felinaz, 63 - 11020 Charvensod 0165/44144 Menegolo PIEMONTE Rimen via L. Da Vinci 141 - 10095... -
Page 17: Centri Assistenza Europa / European Services Centers
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y ASSISTENZA INDIRIZZO CITTÀ TELEFONO ASSISTANCE ADDRESS CITY PHONE ABRUZZO e MOLISE Elettromeccanica Molisana di p.azza dei Ginnasti 3 -86039 Termoli (CB) 0875/704347 Scarano e Cristina Elettromeccanica Rocco via Conserva 2 - 65010 Villanova di Cepegatti (PE) -
Page 18: Garanzia / Warranty
Motogeneratore - Generating Set MG 6/5 I-D/AE-Y 10. GARANZIA / WARRANTY La GEN SET S.p.a. garantisce i suoi prodotti, purché non modificati, per GEN SET warrants its products, provided they have not been un periodo di 12 (dodici) mesi dalla data di consegna al cliente modified, for a period of 12 months from the date of handing over utilizzatore.
