Reciclaje

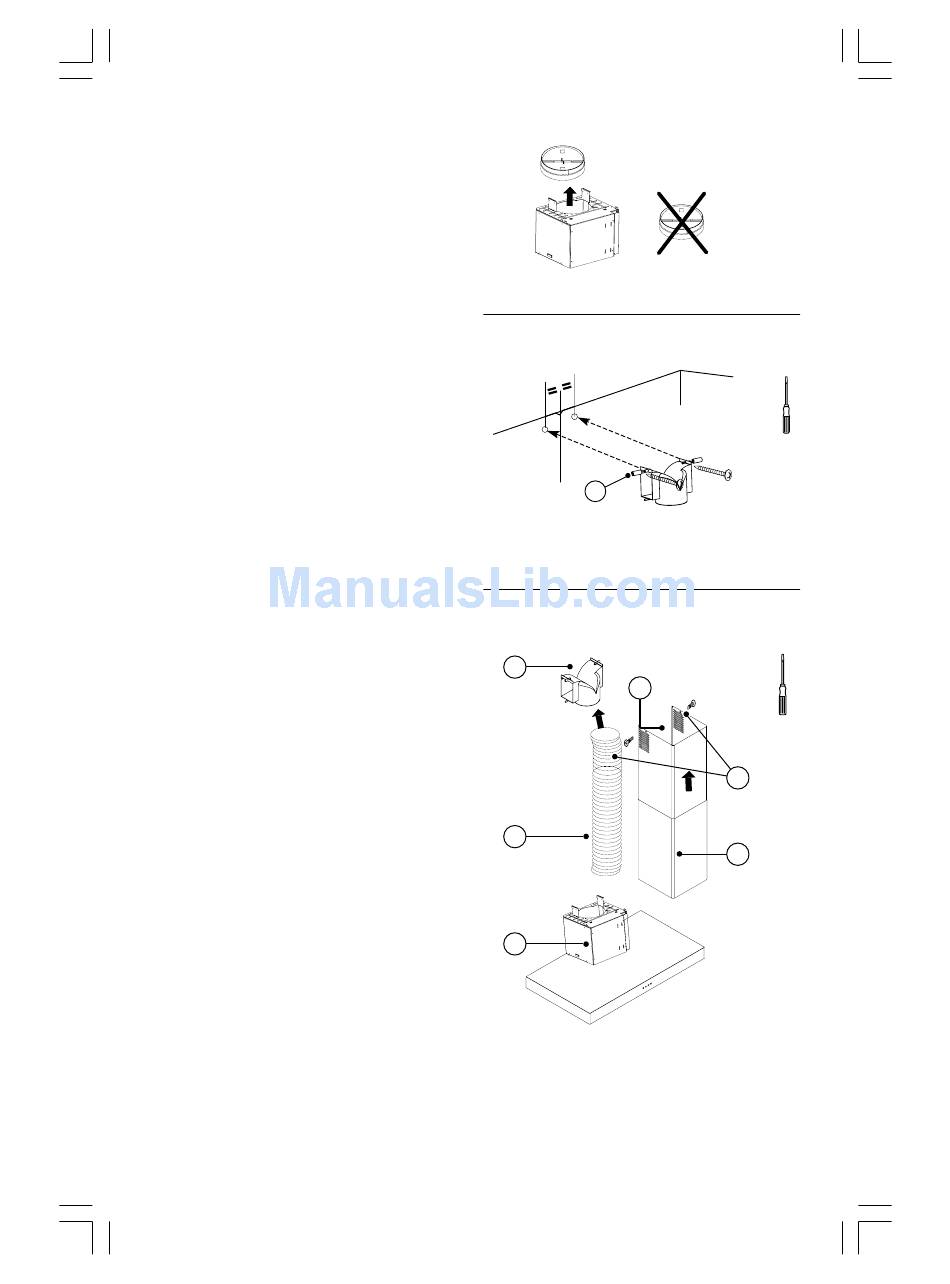

• Retire la válvula de retención (fig. 1).
• Fije contra la pared, con los dos tornillos,
el soporte metálico de la chimenea apo-
yándolo contra el techo (fig. 2). Tenga cui-
dado de que el deflector quede centrado
con respecto al trazo vertical hecho en la
pared (fig. 2).
• Para los modelos > 700 mm (A/fig2)
• Encaje un extremo del conducto en el de-
flector y el otro extremo en la salida mo-
tor (fig. 3).
• Prepare la chimenea teniendo cuidado de
colocar las aberturas hacia abajo para
que estén visibles (B/ fig. 3).
• Encaje la chimenea montada de este
modo (C/fig 3) en la campana y levante la
parte superior para ajustar la altura. A
continuación atorníllela al deflector de
humo (A/fig. 3) con los dos tornillos (F/fig.
3).
A. Deflector de humo
B. Aberturas
C. Chimenea telescópica
D. Conducto
E. Soporte motor
F. Tornillo de sujeción de la chimenea
