Instalación y conexión del TV de proyección (continuación)

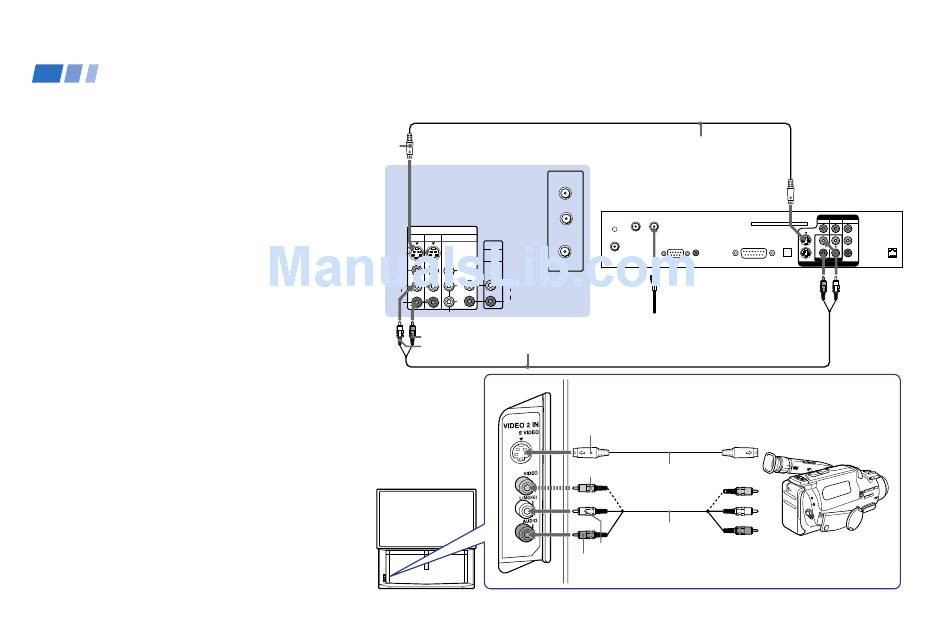

Conexión de receptor DTV (televisión digital)
Antes de realizar la conexión, asegúrese de leer el
manual de instrucciones del receptor DTV.
1
Conecte el cable coaxial de la antena de
tejado a VHF/UHF IN del receptor DTV.
2
Con cables de AUDIO y S VIDEO, conecte
AUDIO y S VIDEO OUT del receptor DTV
a AUDIO y S VIDEO IN del TV de
proyección (Blanco-AUDIO izquierdo y
Rojo-AUDIO derecho).
Notas:
• El receptor de DTV debe admitir salida de
formato de vídeo de 480i.
• Si su receptor DTV admite señales 480i
procedentes de YP P , podrá conectar Y, P
B R
y P de la salida VIDEO OUT de dicho
R
receptor a Y, P y P de VIDEO 4 IN del TV
B R
de proyección mediante cables de VIDEO.
Conexión de cámara de video
Emplee esta conexión para ver directamente la
imagen de la cámara de video.
1
Con cables de AUDIO y de S VIDEO*, conecte
AUDIO y S VIDEO OUT de la cámara de
video a AUDIO y S VIDEO IN del interior del
panel abatible de la parte frontal del TV de
proyección (Blanco-AUDIO izquierdo, Rojo-
AUDIO derecho**).
2
Oprima VIDEO 2 para seleccionar las entradas
de video de una cámara de video.
* Si la cámara de video no dispone de toma de S
VIDEO, utilice un cable de VIDEO (amarillo) en
lugar del cable de S VIDEO.
** Si pretende conectar una cámara de video monofónica,
conecte sólo la salida única de audio a la entrada
izquierda (MONO) de su TV de proyección.
14
Desconecte todas las fuentes de alimentación antes de realizar conexión alguna.
(Parte posterior del
S VIDEO
TV de proyección)
IN
VIDEO 1 VIDEO 3 VIDEO 4
OUT
S VIDEO AUDIO
(VAR/FIX)
VIDEO
Y
L
P
B
(MONO)
AUDIO
R P
R
B
COMPONENT
AUDIO-R
AUDIO-L
YC-15V/30V (no incluido)
AUX
Receptor DTV
TO
CONVERTER
VHF/UHF IN
VHF/UHF IN (DTV)
SATELLITE IN
VHF/UHF
VHF/SATELLITE
OUT LOW SPEED DATA
L
(MONO)
AUDIO
1
R
Antena de tejado
RK-74A (no incluido)
S VIDEO
VIDEO (amarillo)
YC-15V/30V (no
suministrado)
VMC-810S/820S
(no suministrado)
AUDIO-L (blanco)
AUDIO-R (rojo)
(Parte frontal del TV de proyección)
2
VIDEO
1 2 3
Y
ACCESS CARD
S VIDEO
DIGITAL
AUDIO
L P
B
OUT
(OPTICAL) MONO
R P
R
VCR AUDIO
VGA OUT
CONTROL AUDIO/VIDEO OUT
2
Salida A/V
TEL LINE
