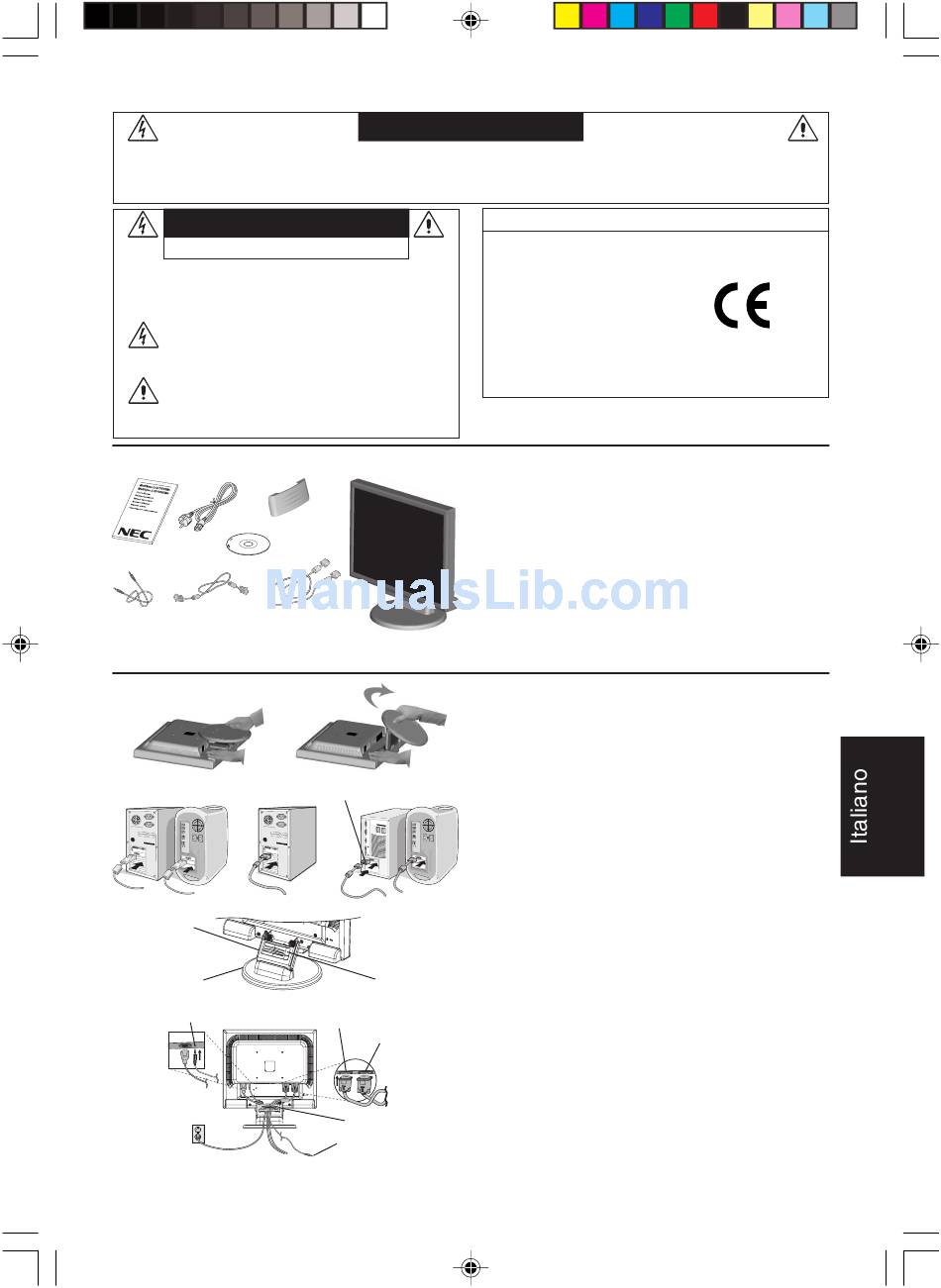

PER EVITARE PERICOLO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE L'UNITA' A PIOGGIA O UMIDITA'. INOLTRE, NON USARE LA
SPINA POLARIZZATA DELL'UNITA' CON UNA PRESA DI CAVO DI PROLUNGA O ALTRE PRESE, A MENO CHE I POLI DELLA SPINA SI
INSERISCANO COMPLETAMENTE.
NON APRIRE LA CARROZZERIA POICHE' ALL'INTERNO VI SONO COMPONENTI SOTTO ALTA TENSIONE. PER LA MANUTENZIONE RIVOLGERSI
A PERSONALE DI MANUTENZIONE QUALIFICATO.
ATTENZIONE
PERICOLO DI SCOSSA ELETTRICA • NON APRIRE
ATTENZIONE: PER EVITARE IL RISCHIO DI SCOSSA ELETTRICA,
NON TOGLIERE IL COPERCHIO (O LA COPERTURA
POSTERIORE). ALL'INTERNO NON VI SONO PARTI
MANUTENIBILI DALL'UTENTE. PER LA
MANUTENZIONE RIVOLGERSI A PERSONALE DI
MANUTENZIONE QUALIFICATO.
Questo simbolo avverte l'utente che tensioni non isolate
all'interno dell'unità possono essere sufficientemente
elevate da provocare scossa elettrica. Pertanto è
pericoloso avere qualsiasi tipo di contatto con un
componente interno all'unità.
Questo simbolo avverte l'utente che sono state incluse
importanti informazioni relative al funzionamento ed alla
manutenzione dell'unità. Pertanto esse devono essere
lette attentamente al fine di evitare l'insorgere di problemi.
Contenuto
Copertura per cavi
Cavo di
Manuale alimentazione
Utente CD ROM
Cavo Mini D-SUB a 15 pin
audio maschio verso mini
D-SUB a 15-pin
maschio

Guida rapida

Figura 1
Figura A.1 Figura A.2
Supporto
Base
Figura A.4
INPUT AUDIO
Figura B.1
05_Italian
AVVISO
DVI-D a DVI-D
(solo
LCD195VXM+) Monitor LCD MultiSync
Figura 2
Adattatore cavo Macintosh (non incluso)
Figura A.3
Copertura per cavi
DVI-D (Input2)
D-Sub (Input1)
Copertura per cavi
Collegare all'uscita
audio del computer
Italiano-1
1
Dichiarazione del Costruttore
Si certifica che i monitor a colori MultiSync LCD175VXM+
(L174F1)/LCD195VXM+ (L194F2) sono in conformità con
Direttiva del Consiglio
Europeo 73/23/CEE:
– EN 60950-1
Direttiva del Consiglio
Europeo 89/336/CEE:
– EN 55022
– EN 61000-3-2
– EN 61000-3-3
– EN 55024
La confezione del nuovo monitor LCD NEC MultiSync* deve
contenere le seguenti parti:
• Monitor LCD MultiSync con base inclinabile
• Cavo audio
• Cavo di alimentazione
• Cavo segnali video (mini D-SUB a 15 pin maschio verso
mini D-SUB a 15 pin maschio)
• Cavo segnali video (DVI-D a DVI-D) (solo LCD195VXM+)
• Manuale Utente
• CD ROM
• Copertura per cavi
* Conservare la confezione ed il materiale di imballaggio originali per trasportare o
spedire il monitor.
Per estrarre il supporto, seguire le istruzioni:
1. Sistemare il monitor a faccia in giù su una superficie non abrasiva
(Figura 1).
2. Estrarre il supporto tenendo il monitor con l'altra mano fino a che
non si sente un clic (Figura 2).
NOTA: Maneggiare con cura quando si tira il supporto.
NOTA: Se si necessita di impacchettare nuovamente il monitor,
eseguire le operazioni descritte al contrario.
Per collegare il monitor LCD MultiSync al sistema, attenersi alle
seguenti istruzioni:
1. Spegnere il computer.
2. Per il PC o il Mac con l'uscita digitale DVI: Collegare il cavo
segnali DVI-D al connettore della scheda video del sistema
(Figura A.1). Serrare tutte le viti.
Per il PC con l'uscita analogica: Collegare il cavo segnali con
mini D-SUB a 15 pin al connettore della scheda video del sistema
(Figura A.2). Serrare tutte le viti.
Per Mac: Collegare l'adattatore cavo MultiSync-Macintosh (non
incluso) al computer. Fissare il cavo segnali mini D-SUB a 15 pin
all'adattatore cavo MultiSync Macintosh (Figura A.3). Serrare tutte
le viti.
NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore
cavo Macintosh.
3. Per attaccare la copertura per i cavi:
Inserire le linguette della copertura cavi nei fori del collo del
supporto e far scorrere la copertura verso il basso per metterla in
posizione (Figura A.4).
NOTA: Assicurarsi che le linguette siano posizionate correttamente.
4. Collegare tutti i cavi al connettore appropriato sul retro del monitor
(Figura B.1). Collegare le cuffie (non incluse) al connettore
appropriato sulla parte posteriore del monitor (Figura C.1).
10/1/07, 1:07 PM
ed è contrassegnato con
NEC Display Solutions, Ltd.
4-13-23, Shibaura,
Minato-Ku
Tokyo 108-0023, Giappone
