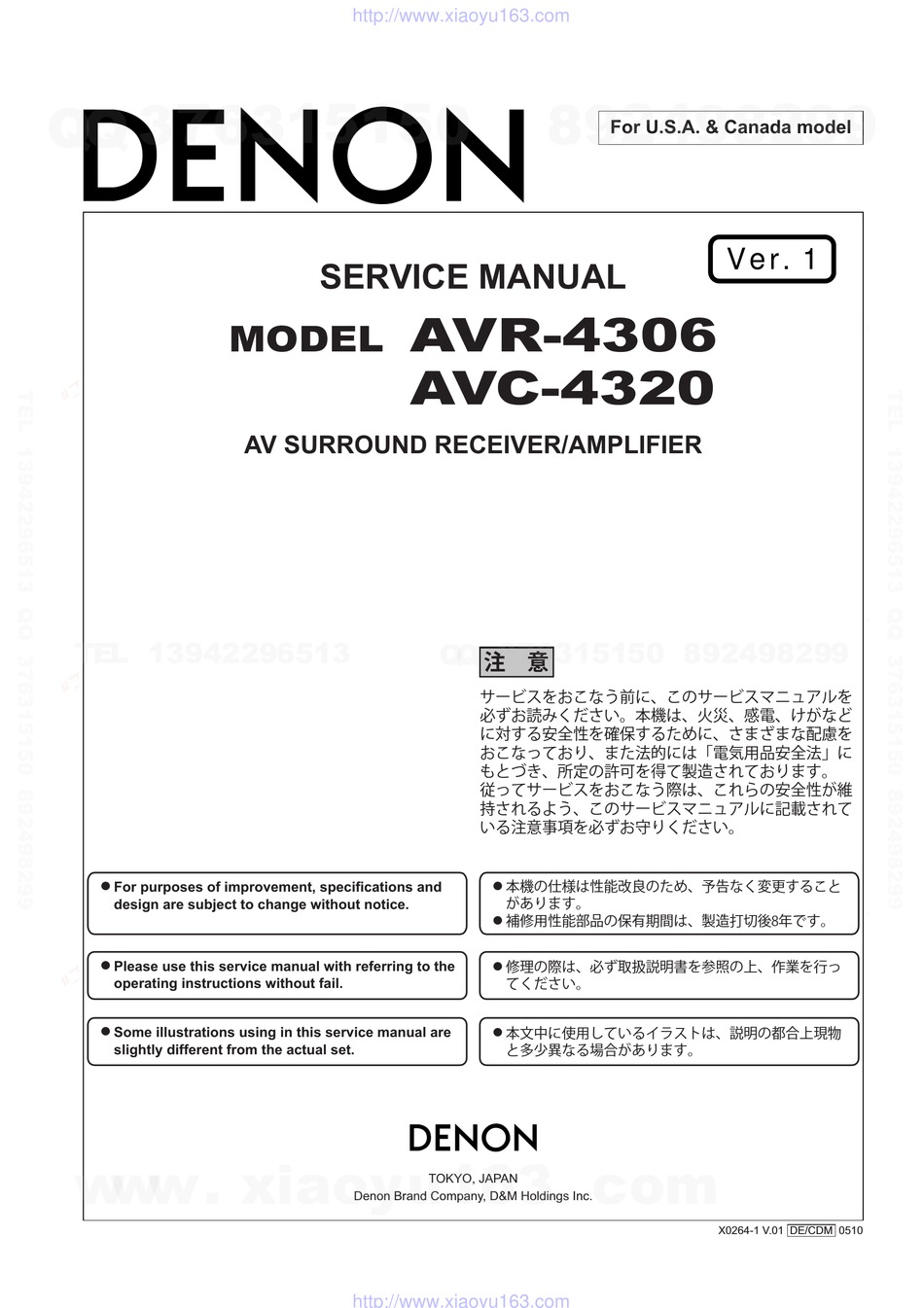

● operating instructions without fail. てください。 Some illustrations using in this service manual are 本文中に使用しているイラストは、説明の都合上現物 ● ● slightly different from the actual set. と多少異なる場合があります。 u163 TOKYO, JAPAN Denon Brand Company, D&M Holdings Inc. X0264-1 V.01 DE/CDM 0510 http://www.xiaoyu163.com...
Page 2
http://www.xiaoyu163.com AVR4306/AVC4320 3 7 6 3 1 5 1 5 0 SAFETY PRECAUTIONS The following check should be performed for the continued protection of the customer and service technician. LEAKAGE CURRENT CHECK Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis resistance check.
AVR-4306/AVC-4320 WIRE ARRANGEMENT 3 7 63 1515 0 ワイヤー整形図 If wire bundles are untied or moved to perform adjustment or 調整や部品の交換等により、ワイヤー類の結束をはずしたり移 parts replacement etc., be sure to rearrange them neatly as 動させた場合には、それらの作業が完了した時点でワイヤーの they were originally bundled or placed afterward.
AVR-4306/AVC-4320 CAUTION IN SERVICING 3 7 63 1515 0 サービス時の注意事項 Initializing AV SURROUND RECEIVER AV サラウンドアンプの初期化について AV SURROUND RECEIVER initialization should be performed マイコンやマイコン周辺部品、Digital 基板等を交換した場合 when the µcom, peripheral parts of µcom, and Digital P.W.B. are は、AV サラウンドアンプの初期化を行って下さい。 replaced.
AVR-4306/AVC-4320 ADJUSTMENT 3 7 63 1515 0 調整 Audio Section オーディオセクション Idling Current (1U-3701-1) アイドリング電流の調整 (1U-3701-1) Required measurement equipment: DC Voltmeter 調整に必要な測定器 : DC Voltmeter 1. Preparation 1. 準備 (1) Avoid direct blow from an air conditioner or an electric (1) セットをクーラ、扇風機のそばなど風通しの良い場所...
Page 7
AVR-4306/AVC-4320 3 7 63 1515 0 SR ch VR302 SR ch SL ch TP301 FR ch FL ch SL ch VR301 FR ch VR102 DC Voltmeter FL ch VR101 C ch VR201 C ch SBR ch TP101 SBL ch...
AVR-4306/AVC-4320 VIDEO Section 3 7 63 1515 0 ビデオセクション 1. SETTING 1. セッティング手順 (1) Connect the oscilloscope to the Y-signal and C-signal of (1) セットの S MONITOR OUT 端子から Y 信号と C 信号を S MONITOR OUT terminal and each terminate at 75 それぞれオシロスコープ(終端抵抗:75Ω)に接続し...
Page 9
AVR-4306/AVC-4320 3 7 63 1515 0 2.4. Procedure 2.4. 手順 (1) Adjust the signal of S MONITOR OUT by the wave of os- (1) セットの S MONITOR OUT の信号レベルをオシロスコー cilloscope. プ上の波高値で調整します。 (a) Target, Y-signal (a) Y 信号レベル Point 1U-3698 VR601 調整個所...
Page 10
AVR-4306/AVC-4320 3 7 63 1515 0 (c) P 信号レベル (c) Target, P -signal 調整個所 : 1U-3698 VR605 Point 1U-3698 VR605 調整値 : 525 ± 10mV *525 ± 10mV Adjustment Value 波形 Waveform -signal COMPONENT OUT COMPONENT OUT の P 信号レベル...
Page 11
AVR-4306/AVC-4320 BLOCK DIAGRAMS (1/2) 3 7 6 3 1 5 1 5 0 AUDIO SECTION 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 http://www.xiaoyu163.com...
Page 12
AVR-4306/AVC-4320 BLOCK DIAGRAMS (2/2) 3 7 6 3 1 5 1 5 0 VIDEO SECTION 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 http://www.xiaoyu163.com...
AVR-4306/AVC-4320 LEVEL DIAGRAMS (1/6) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 http://www.xiaoyu163.com...
Page 15
AVR-4306/AVC-4320 LEVEL DIAGRAMS (2/6) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 http://www.xiaoyu163.com...
Page 16
AVR-4306/AVC-4320 LEVEL DIAGRAMS (3/6) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 http://www.xiaoyu163.com...
Page 17
AVR-4306/AVC-4320 LEVEL DIAGRAMS (4/6) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 http://www.xiaoyu163.com...
Page 18
AVR-4306/AVC-4320 LEVEL DIAGRAMS (5/6) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 http://www.xiaoyu163.com...
Page 19
AVR-4306/AVC-4320 LEVEL DIAGRAMS (6/6) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 http://www.xiaoyu163.com...
Page 20
AVR-4306/AVC-4320 SEMICONDUCTORS 3 7 63 1515 0 Only major semiconductors are shown, general semiconductors etc. are omitted to list. 主な半導体を記載しています。汎用の半導体は記載を省略しています。 1. IC’s Note : Abbreviation ahead of IC No. indicates the name of P.W.B., etc. 注 ) : IC No. の前の記号は、基板の名称を表します。...
Page 21
AVR-4306/AVC-4320 3 7 63 1515 0 Pin Name Symbol Type STBY stop Function (Int.) (Ext.) CNVCS CNVSS Single-chip / Micro-processor mode switching (Normal single-chip : L, Rewrite boot program start : H input set) RST SUB(RESET2) SUB-µcom reset output E_RESET ETHERNET comm.
Page 22
AVR-4306/AVC-4320 3 7 63 1515 0 Pin Name Symbol Type STBY stop Function (Int.) (Ext.) Z1 SMONIDET MAIN ZONE's S-monitor connection detect input (Connected:L ) Z1 SSIG.DET MAIN ZONE's S-signal detect input (H : S-signal inputted) V.EXPCLK CLK output for video expander control (TC4094BF) V.EXPD...
L 13942296513 M30624FGPGP Terminal Function Pin Name Symbol Type FUNCTION (Int.) (Ext.) P94/TB4 DLINK ON DENON LINK ON terminal (DENON LINK : H) P93/TB3 DIRCE DIR control pin (LC89057W) P92/SOUT3 DIRDIN DIR control pin (LC89057W) P91/SIN3 DIRDOUT DIR control pin (LC89057W)
Page 24
AVR-4306/AVC-4320 3 7 63 1515 0 Pin Name Symbol Type FUNCTION (Int.) (Ext.) PLD CLK Main PLD / Video PLD control pin (EPM3128ATC144-10, LC4064V-LC75TN100C) P73/CTS2 AD OVER L LCH OVERLOAD P72/CLK2 DIGITAL POWER DIGITAL power on/off switching (ON : H)
Page 25
AVR-4306/AVC-4320 3 7 63 1515 0 Pin Name Symbol Type FUNCTION (Int.) (Ext.) P03/D3 INT1 DIR control pin (LC89057W-VF4-E) E↓L P02/D2 DIRRST3 DIR control pin (LC89057W-VF4-E) P01/D1 DIRRST2 DIR control pin (LC89057W-VF4-E) P00/D0 DIRRST1 DIR control pin (LC89057W-VF4-E) P107/AN7 I/O POWER POWER ON = "L"...
Page 26
AVR-4306/AVC-4320 3 7 63 1515 0 TC4094BF(TP1) (MA: IC501, 502, 504, 508) STROBE 1 DATA CLOCK Q’ TC4094BF(TP1) Terminal Function Port Symbol Function EXP1 TRIGGER 2 TRIGGER OUT 2 control pin EXP2 TRIGGER 1 TRIGGER OUT 1 control pin...
Page 27
AVR-4306/AVC-4320 3 7 63 1515 0 BU4094BCFV-E2 (AV: IC708, 709, 710) STROBE 1 DATA CLOCK Q’ BU4094BCFV-E2 Terminal Function Port Symbol Function EXP1 IN A Video input select EXP2 IN B Video input select EXP3 IN C Video input select...
AVR-4306/AVC-4320 PRINTED WIRING BOARDS 3 7 6 3 1 5 1 5 0 1U-3698 DIGITAL CPU P.W.B. UNIT 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 COMPONENT SIDE http://www.xiaoyu163.com...
Page 55
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 FOIL SIDE http://www.xiaoyu163.com...
Page 56
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1U-3700 MAIN CPU P.W.B. UNIT 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 COMPONENT SIDE http://www.xiaoyu163.com...
Page 57
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 FOIL SIDE http://www.xiaoyu163.com...
Page 58
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1U-3701 POWER AMP P.W.B. UNIT 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 COMPONENT SIDE http://www.xiaoyu163.com...
Page 59
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 FOIL SIDE http://www.xiaoyu163.com...
Page 60
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1U-3702 POWER SUPPLY P.W.B. UNIT 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 COMPONENT SIDE http://www.xiaoyu163.com...
Page 61
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 FOIL SIDE http://www.xiaoyu163.com...
Page 62
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1U-3703 FRONT P.W.B. UNIT 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 COMPONENT SIDE http://www.xiaoyu163.com...
Page 63
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 FOIL SIDE http://www.xiaoyu163.com...
Page 64
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1U-3743 AUDIO/VIDEO P.W.B. UNIT 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 COMPONENT SIDE http://www.xiaoyu163.com...
Page 65
AVR-4306/AVC-4320 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 FOIL SIDE http://www.xiaoyu163.com...
AVR-4306/AVC4320 NOTE FOR PARTS LIST 3 7 63 1515 0 部品表について • Part indicated with the mark "nsp" are not always in stock and possibly to 1.nsp 印の部品は常時在庫していませんので供給に長時間を要すること take a long period of time for supplying, or in some case supplying of part があります。...
AVR-4306/AVC-4320 PARTS LIST OF P.W.B. UNIT 3 7 63 1515 0 *本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。 * The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions. * "nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。 * Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
AVR-4306/AVC-4320 EXPLODED VIEWS (1/2) 3 7 6 3 1 5 1 5 0 WARNING: Parts marked with this symbol have critical (MAIN UNIT) characteristics. Use ONLY replacement parts recommended by the manufacturer. 印の部分は安全を維持するために重要 な部品です。従って交換時は必ず指定の 部品を使用してください。 1 3 9 4 2 2 9 6 5 1 3...
Page 95
AVR-4306/AVC-4320 EXPLODED VIEWS (2/2) 3 7 6 3 1 5 1 5 0 WARNING: Parts marked with this symbol have critical (FRONT PANEL UNIT) characteristics. Use ONLY replacement parts recommended by the manufacturer. 印の部分は安全を維持するために重要 な部品です。従って交換時は必ず指定の 部品を使用してください。 1 3 9 4 2 2 9 6 5 1 3...
AVR-4306/AVC-4320 3 7 63 1515 0 PARTS LIST OF EXPLODED VIEW *本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。 * The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions. * "nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。 * Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Page 97
AVR-4306/AVC-4320 3 7 63 1515 0 Ref. No. Part No. Part Name Remarks Q'ty New 00D 411 2089 025 MAIN CHASSIS 00D 412 5270 203 TRANS PLATE 00D 412 4210 002 BRACKET 00D 412 5273 006 R BRACKET BASE...
Page 98
AVR-4306/AVC-4320 3 7 63 1515 0 Ref. No. Part No. Part Name Remarks Q'ty New 00D 113 1996 202 CURSOR KNOB for Black model 00D 113 1996 215 CURSOR KNOB for Silver model 00D 113 1995 009 ENTER KNOB...
AVR-4306/AVC-4320 PACKING VIEW 3 7 63 1515 0 EU model 204 , 205 EC model 215 , 216 EC model L 13942296513 PARTS LIST OF PACKING & ACCESSORIES *本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。 * The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
AVR-4306/AVC-4320 NOTE FOR SCHEMATIC DIAGRAM 3 7 63 1515 0 配線図について WARNING: ! 印の部品は安全を維持するために重要な部品です。 Parts marked with this symbol ! have critical characteristics. 従って交換時は必ず指定の部品を使用してください。 Use ONLY replacement parts recommended by the manufactur- 注) CAUTION: (1) 指定なき抵抗値は Ω、k は kΩ、M は MΩ を示す。...
Page 102
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (1/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (1/34) 1U-3700-1 MAIN CPU UNIT (1/2)
Page 103
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (2/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (2/34) 1U-3700-1 MAIN CPU UNIT (2/2)
Page 104
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (3/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (3/34) 1U-3700-2 DIGITAL IN UNIT...
Page 105
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (4/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (4/34) 1U-3700-3 EXT IN/PREOUT UNIT 1U-3700-4 PRE CONNECT2 UNIT...
Page 106
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (5/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (5/34) 1U-3701-1 POWER AMP UNIT...
Page 107
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (6/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (6/34) 1U-3701-2 PRIMARY UNIT 1U-3701-3 IPOD REG UNIT...
Page 108
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (7/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (7/34) 1U-3702-1 P. SUPPLY UNIT...
Page 109
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (8/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (8/34) 1U-3702-2 CONNECT UNIT 1U-3702-4 PRE CONNECT UNIT...
Page 110
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (9/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (9/34) 1U-3702-3 VOL AMP UNIT...
Page 111
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (10/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (10/34) 1U-3703-10 CVBS UNIT 1U-3703-11 V-CONN1 UNIT...
Page 112
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (11/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (11/34) 1U-3703-13 232C UNIT 1U-3703-14 EXT. CONNECT UNIT...
Page 113
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (12/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w SCHEMATIC DIAGRAMS (12/34) u 1 6 3 1U-3703-1 FLD UNIT 1U-3703-5 TACT-1 UNIT 1U-3703-2 FUNC.
Page 114
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (13/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (13/34) 1U-3743-5 COMP-VIDEO UNIT...
Page 115
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (14/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (14/34) 1U-3743-6 S-VIDEO UNIT (1/2)
Page 116
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (15/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (15/34) 1U-3743-6 S-VIDEO UNIT (2/2)
Page 117
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (16/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (16/34) 1U-3743-1 AUDIO UNIT (1/4)
Page 118
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (17/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (17/34) 1U-3743-1 AUDIO UNIT (2/4)
Page 119
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (18/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (18/34) 1U-3743-1 AUDIO UNIT (3/4)
Page 120
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (19/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (19/34) 1U-3743-1 AUDIO UNIT (4/4)
Page 121
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (20/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 SCHEMATIC DIAGRAMS (20/34) w w w 1U-3743-3 FRONT IN UNIT u 1 6 3 1U-3743-4 MIC UNIT 1U-3743-7 D.
Page 122
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (21/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (21/34) 1U-3698-1 DIGITAL UNIT (1/11)
Page 123
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (22/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (22/34) 1U-3698-1 DIGITAL UNIT (2/11)
Page 124
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (23/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (23/34) 1U-3698-1 DIGITAL UNIT (3/11)
Page 125
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (24/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (24/34) 1U-3698-1 DIGITAL UNIT (4/11)
Page 126
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (25/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (25/34) 1U-3698-1 DIGITAL UNIT (5/11)
Page 127
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (26/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (26/34) 1U-3698-1 DIGITAL UNIT (6/11)
Page 128
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (27/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (27/34) 1U-3698-1 DIGITAL UNIT (7/11)
Page 129
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (28/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (28/34) 1U-3698-1 DIGITAL UNIT (8/11)
Page 130
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (29/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (29/34) 1U-3698-1 DIGITAL UNIT (9/11)
Page 131
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (30/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (30/34) 1U-3698-1 DIGITAL UNIT (10/11)
Page 132
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (31/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (31/34) 1U-3698-1 DIGITAL UNIT (11/11)
Page 133
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (32/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (32/34) 1U-3698-2 ETHERNET UNIT (1/2)
Page 134
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (33/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (33/34) 1U-3698-2 ETHERNET UNIT (2/2)
Page 135
AVR-4306/AVC-4320 SCHEMATIC DIAGRAMS (34/34) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 SCHEMATIC DIAGRAMS (34/34) 1U-3698-3 DSP UNIT...
