BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
BLACK FLOODLIGHT 400W
UV-Spot
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BLACK FLOODLIGHT and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite BLACK FLOODLIGHT

Summary of Contents for EuroLite BLACK FLOODLIGHT

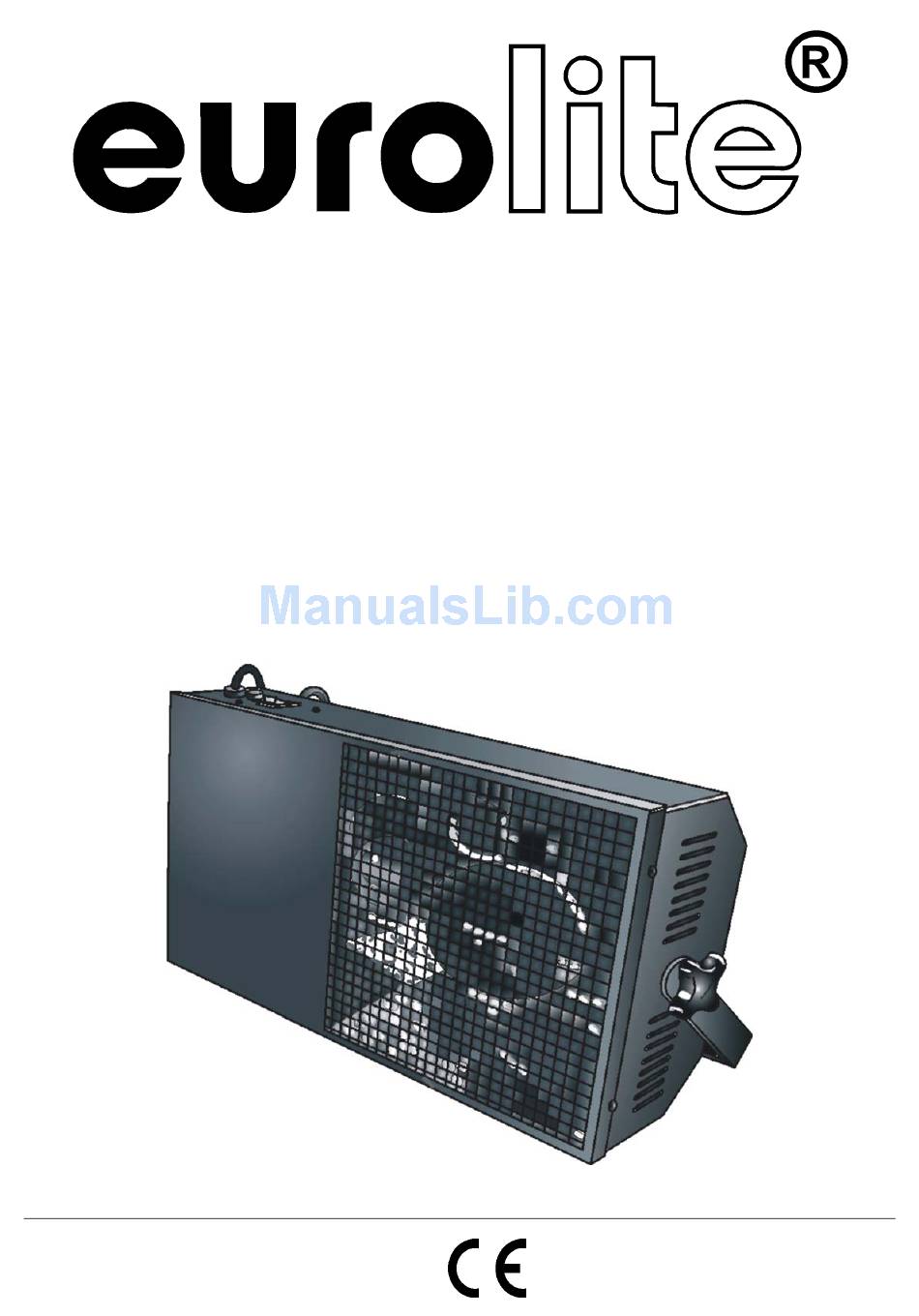

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO BLACK FLOODLIGHT 400W UV-Spot © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Page 2: Table Of Contents

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis/Table of contents Sommaire/Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 INSTALLATION ..............................6 Lampeninstallation/Lampenwechsel ......................6 Überkopfmontage............................7 BEDIENUNG ..............................8 REINIGUNG UND WARTUNG.......................... 8 Sicherungswechsel ............................9 TECHNISCHE DATEN ............................ 10 INTRODUCTION ............................. 11 SAFETY INSTRUCTIONS ..........................11 OPERATING DETERMINATIONS........................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/29 51100810_V_2_1.DOC...

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE BLACK FLOODLIGHT entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Page 5: Bestimmungsgemässe Verwendung

    Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse I.

  • Page 6: Installation

    Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.

  • Page 7: Überkopfmontage

    Vorgehensweise: Schritt 1: Lösen Sie die Befestigungsschrauben des Schutzgitters. Schritt 2: Entfernen Sie das Schutzgitter. Schritt 3: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem Lampensockel. Schritt 4: Schrauben Sie die 230V/400W E-40 UV Lampe vorsichtig in den Sockel ein. Schritt 5: Setzen Sie das Schutzgitter wieder auf und ziehen Sie die Schrauben fest.

  • Page 8: Bedienung

    Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind.

  • Page 9: Sicherungswechsel

    Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.

  • Page 10: Technische Daten

    TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 500 W Maße (LxBxH): 580 x 155 x 305 mm Gewicht: 9 kg Passende Lampe: 230V/400W E-40 UV Maximale Umgebungstemperatur t 25° C Maximale Leuchtentemperatur im Beharrungszustand t 120° C Sicherung: T 4 A, 250 V Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

  • Page 11: Introduction

    - download the ultimate version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE BLACK FLOODLIGHT. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Page 12: Operating Determinations

    If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.

  • Page 13: Installation

    Make sure that the area below the installation place is blocked when rigging, derigging or servicing the fixture. Always fix the fixture with an appropriate safety-rope. The maximum ambient temperature t = 25° C must never be exceeded. Operate the device only after having become familiar with its functions. Do not permit operation by persons not qualified for operating the device.

  • Page 14: Overhead Rigging

    Overhead rigging DANGER TO LIFE! Please consider the DIN 15560 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.

  • Page 15: Operation

    A safety rope which already hold the strain of a crash or which is defective must not be used again. Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws. Connect the fixture to the mains with the power-plug. The occupation of the connection-cables is as follows: Cable International...

  • Page 16: Replacing The Fuse

    There are no serviceable parts inside the device except for the lamp and the fuse. Maintenance and service operations are only to be carried out by authorized dealers. Please refer to the instructions under "Installing/Replacing the lamps". Replacing the fuse If the lamp burns out, the fine-wire fuse of the device might fuse, too.

  • Page 17: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE BLACK FLOODLIGHT. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le BLACK FLOODLIGHT de son emballage.

  • Page 18: Emploi Selon Les Prescriptions

    L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. La construction de l'appareil est conforme aux normes de sécurité...

  • Page 19: Installation

    L'appareil ne doit jamais toucher des objets ou surfaces dans l'ambiance. Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée. Il faut toujours fixer le projecteur avec une élingue de sécurité...

  • Page 20: Montage Par Dessus De La Tête

    Procédure: Pas 1: Dévissez les vis du grille de protection. Pas 2: Retirez le grille de protection. Pas 3: Quand vous remplacez une lampe, retirez la lampe deféctueuse avant. Pas 4: Insérez la lampe UV 230V/400W E-40 dans la douille de lampe. Pas 5: Replaçez le grille de protection et vissez les vis.

  • Page 21: Maniement

    Rassurez-vous avant le montage que la surface de montage peut supporter au moins dix fois la charge ponctuelle du poids propre du l'appareil. DANGER D'INCENDIE! Assurez-vous lors du montage qu'il n'y ait pas de matériau facilement inflammable en contact avec le boîtier (distance minimale 0,5 m)! Fixez l'appareil via un crochet approprié...

  • Page 22: Remplacer Le Fusible

    1) Tous les vis avec lesquelles l’appareils ou des parties de l’appareil sont montés, doivent être fixément serrées et ne doivent pas être corrodées. 2) Au boîtier, aux fixations et au lieu de montage (plafond, fixations pour une installation sur un niveau moins élevé, Traverse) aucune déformation doit être visible.

  • Page 23: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Alimentation: 230 V AC, 50 Hz ~ Puissance de rendement: 500 W Dimensions (LxlxH): 580 x 155 x 305 mm Poids: 9 kg Lampe: 230V/400W E-40 UV Maximale température ambiante t 25° C Maximale température du boîtier (à l'équilibre) t 120°...

  • Page 24: Introcucción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTROCUCCIÓN Gracias por haber elegido un EUROLITE BLACK FLOODLIGHT. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su BLACK FLOODLIGHT.

  • Page 25: Instrucciones De Manejo

    Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Este aparato pertenece a la clase de protección I.

  • Page 26: Instalación

    Siempre fije el aparato con un cable de anclaje apropriado por razones de seguridad. La máxima temperatura ambiente t = 25° C nunca debe ser excedido. Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien.

  • Page 27: Montaje Por Encima De La Cabeza

    Montaje por encima de la cabeza ¡PELIGRO DE MUERTE! Cuando instalar el aparato, Vd. debe considerar las instrucciones de DIN 15560 y de las normas nacionales respectivas. ¡La instalación sólo debe ser efectuada por un distribuidor autorisado! La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes.

  • Page 28: Operación

    La distancia máxima de caida es 20 cm. Un cable de anclaje ya utilizado u estropeado nunca debe ser utilizado otra vez. Ajuste el ángulo de inclinación a su gusto mediante la lira de montaje y fije los tornillos de fijación. Conectar el proyector a la red mediante la clavija de alimentación.

  • Page 29: Reemplazar El Fusible

    El interior del proyector debe ser limpiado al menos una vez al año utilizando un aspirador o aire a presión. La rejilla de ventilación debe ser limpiada mensualmente. No hay piezas que necesiten de servicio dentro del aparato excepto la lámpara y el fusible. Las operaciones de mantenimiento y servicio deben ser llevadas a cabo únicamente por distribuidores autorizados.
