Installazione

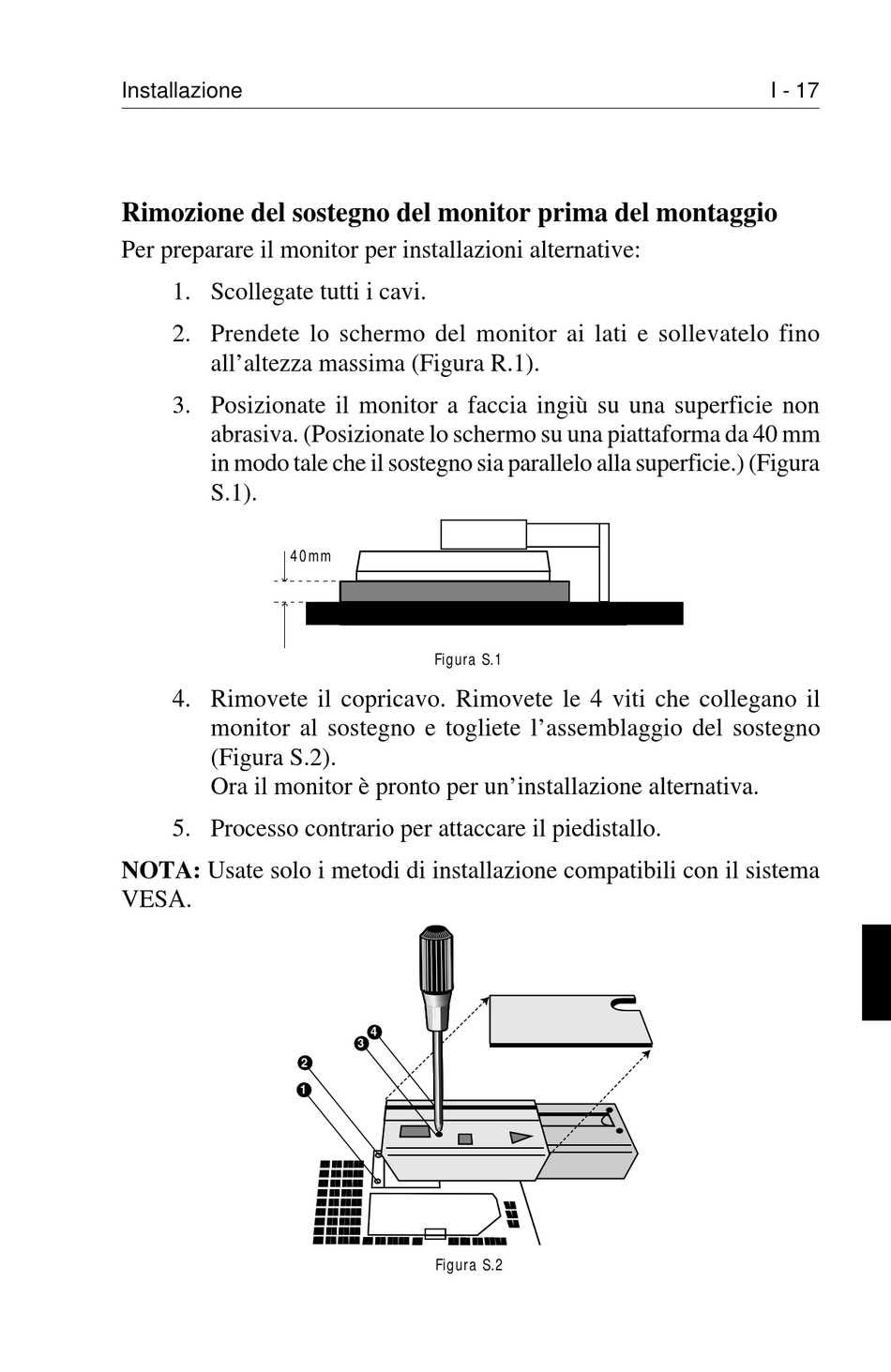

Rimozione del sostegno del monitor prima del montaggio
Per preparare il monitor per installazioni alternative:
1. Scollegate tutti i cavi.
2. Prendete lo schermo del monitor ai lati e sollevatelo fino
all'altezza massima (Figura R.1).
3. Posizionate il monitor a faccia ingiù su una superficie non
abrasiva. (Posizionate lo schermo su una piattaforma da 40 mm
in modo tale che il sostegno sia parallelo alla superficie.) (Figura
S.1).
4. Rimovete il copricavo. Rimovete le 4 viti che collegano il
monitor al sostegno e togliete l'assemblaggio del sostegno
(Figura S.2).
Ora il monitor è pronto per un'installazione alternativa.
5. Processo contrario per attaccare il piedistallo.
NOTA: Usate solo i metodi di installazione compatibili con il sistema
VESA.
40mm
Figure S.1
Figura S.1
4
3
2
1
Figure S.2 Figura S.2
I - 17
