SYNQ AUDIO RESEARCH SMX.3 Operation Manual

Hide thumbs
Table of Contents
  • Before Use
  • Safety Instructions
  • Cleaning the Appliance
  • Controls and Functions
  • Important Remarks
  • Upgrading the Firmware
  • Very Important
  • Specifications
  • Avant L'utilisation
  • Instructions de Securite
  • Conseils D'installation
  • Caracteristiques Techniques
  • Eerste Ingebruikname
  • Wartung
  • Anschlüsse auf der Rückseite
  • Firmware Update
  • Technische Daten
  • Antes del Uso
  • Precauciones de Uso
  • Recomendaciones de Instalación
  • Controles y Funciones
  • Controles Frontales
  • Observaciones Importantes
  • Actualizar el Firmware
  • Especificaciones
  • Manual Do Utilizador
  • Antes de Utilizar
  • Instruções de Segurança
  • Guia de Instalação
  • Controlos E Funções
  • Notas Importantes

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Enlarged version

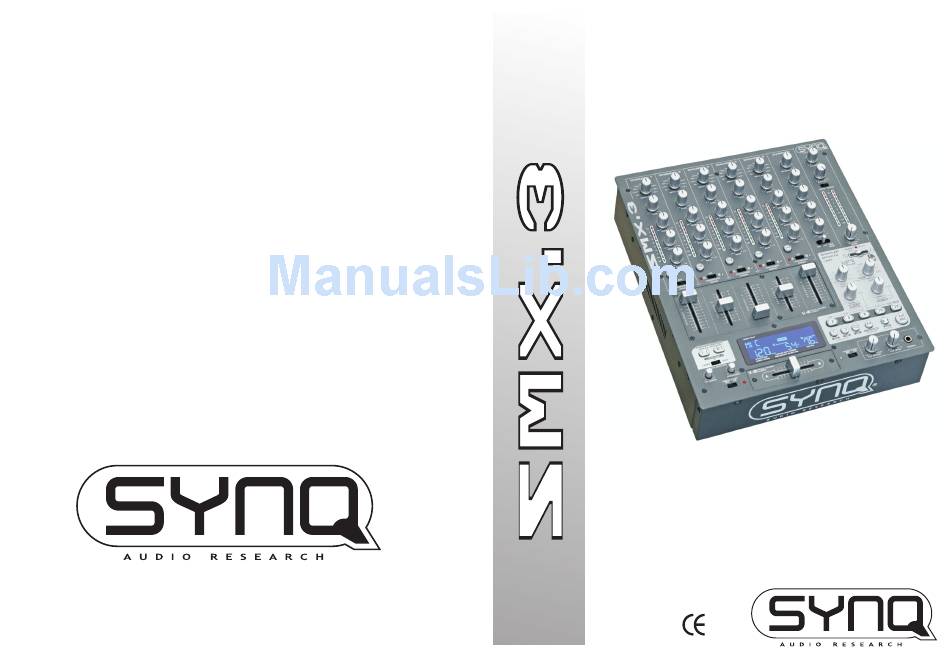

WWW.SYNQ-AUDIO.COM
