Orient DD (48C) Instruction Manual

Hand-winding mechanical watch
Hide thumbs
Table of Contents
  • Specifications
  • How to Set the Time
  • Power Reserve Indicator
  • Manuale DI Istruzioni
  • Precauzioni Per la Sicurezza
  • Cura Dell'orologio
  • Dati Caratteristici
  • Impostazione Dell'ora
  • Precauciones de Seguridad
  • Especificaciones
  • Puesta en Hora
  • Инструкция По Эксплуатации
  • Меры Предосторожности
  • Технические Характеристики
  • Установка Времени

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

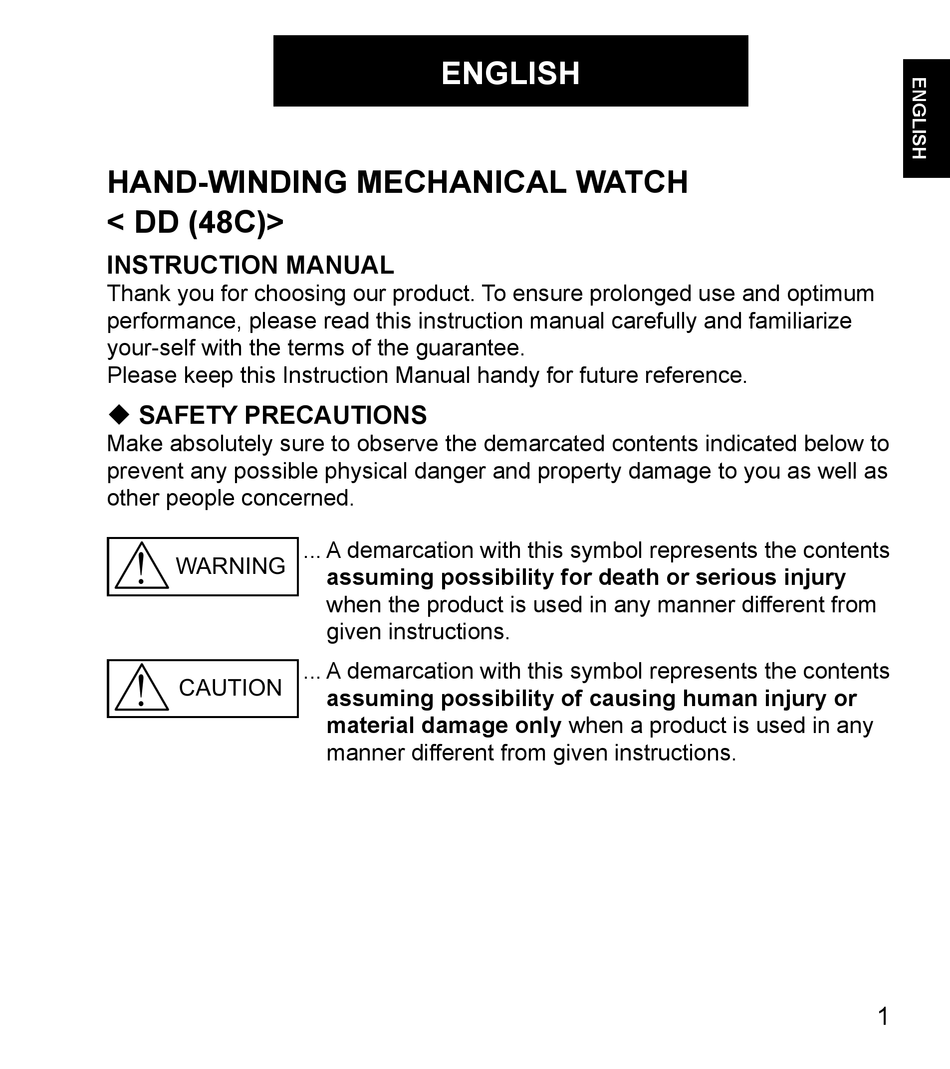

HAND-WINDING MECHANICAL WATCH
