Diese Limiter verhindern bei hohen Signalen unangenehme Verzerrungen,
schränken jedoch bei unkontrollierter Anwendung (überwiegendes
Leuchten von (4,7)) den Dynamikbereich ihrer Anlage ein.
Steht der Schalter (2) auf PEAK, so dienen diese LED´s (4,7) als
PEAK-Anzeige. (Farbe: ROT)
10. Schalter zum Trennen Schaltungsmasse vom Gehäuse (17)
Der Betrieb der gesamten Verstärkeranlage sollte grundsätzlich nur
an einem gemeinsamen Netzstromkreis für alle Anlagenkompo-
nenten erfolgen, bei möglichst engem Zusammenliegen aller An-
schlußstellen! Auf diese Weise verringern Sie mögliche Beeinflus-
sungen durch magnetische Störfelder (Netztrafo,...) bei
Signalleitungen zum Verstärkereingang. Treten hohe
Brummspannungen durch solche Einflüsse auf, kann man mit dem
Schalter (17) in Stellung FREE diese vermindern. Die Normal-
stellung von (17) ist GROUND, ebenfalls bei symmetrischem Betrieb.

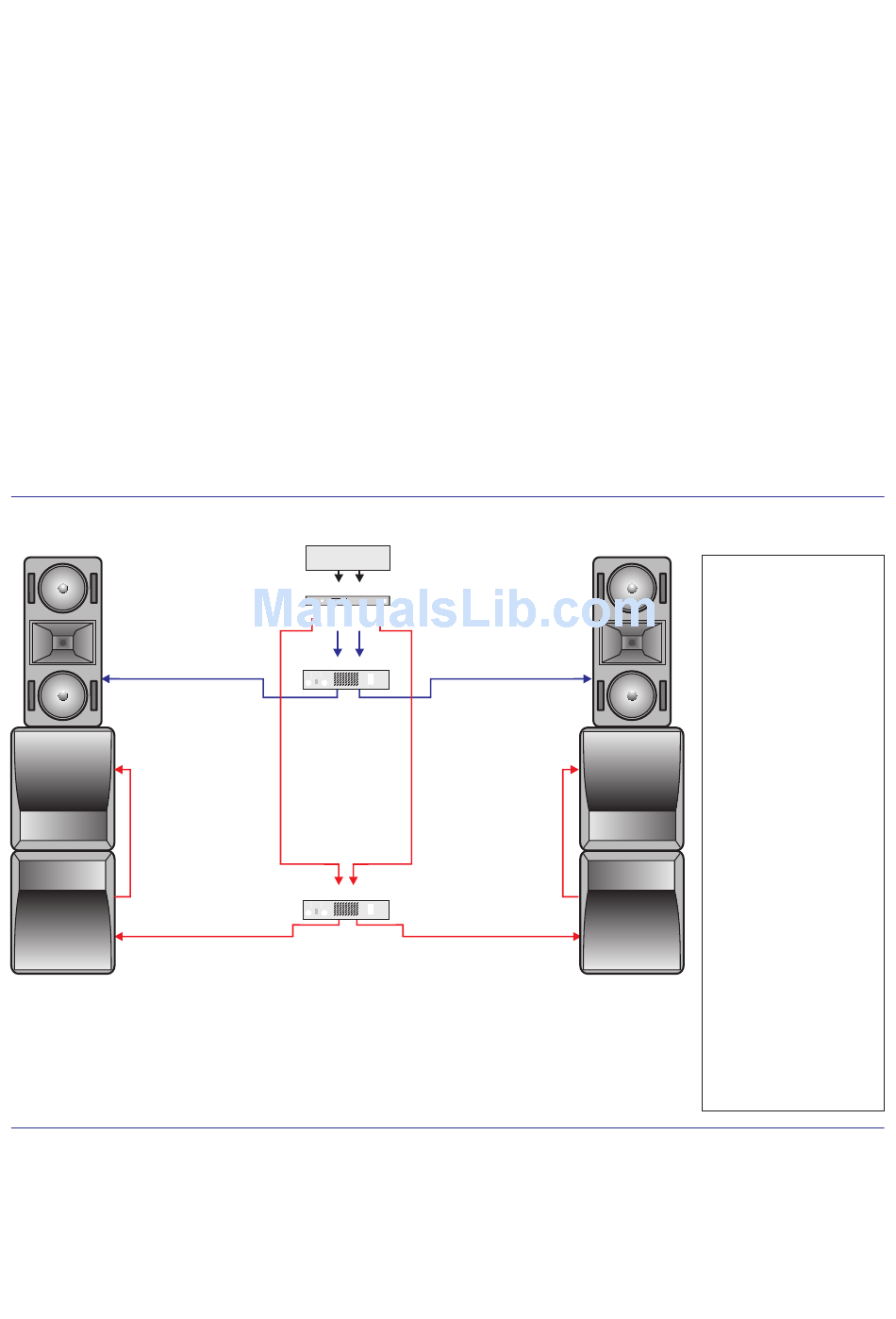

Beispiel der Nutzung der SPA 2400 MP + SPA 1200 MP in einem Prestige-Serie Anlagensystem
QS 2122
QBH 1181
QBH 1181
Kurzbeschreibung
- professionelles, klassisches High-End-PA-System der Prestige-Serie mit den Edelteilen
4 x QBH 1181 Exponentialhörner (
einzigartiger unvergeßlicher Supersound durch die Boxensysteme der Prestige-Serie; perfekteste Verarbeitung und
höchste Zuverlässigkeit; "Fein-Tuning of Sound" mittels professionellem System-Controller
Frequenzbereiche Baß zu Mitten/Höhen werden aktiv getrennt
- Mitten-/Hochton-Bereich mit
+ 2 Zoll Hochtonhorn für saubere druckvolle Höhen
- Endstufen SPA 1200 MP für die Mitten/Höhen u.
Viel Spaß und Erfolg mit Ihrer
SPA - MP!
unsymmetrischen
MIXER
SC 2/24 + CX 12
LO MID/ MID/
HI HI
SPA 1200 MP
SPA 2400 MP
mit jeweils 600 Watt am 18 Zoll Woofer) als druckvolles Baß-Fundament
2 x QS 2122 : je 600 Watt Power an den zwei
SPA 2400 MP
9.

LED's PEAK/LIMIT channel A (4) and channel B (7)

These both LED´s show you the work of internal limiters, if
the switch (2) in position LIMIT SLOW or LIMIT FAST.
(color YELLOW/ORANGE).
These limiters prevent during high signals unpleasant
distortions, but make the dynamical range smaller
(in case of not controlled use, permanent shining of (4,7).
If the switch (2) in position PEAK, so these LED's are
used as a PEAK-display (color RED).

10. Switch FREE/GROUND (17)

To use PA-equipment you should take only one common
mains-circuit for all components of your equipment!
All mains-connections should be nearly situated!
In this way you can decrease the risk of influences by
magnetic fields (f.e. by transformers) in case of
unsymmetrical connection to the inputs of the power
amp.
LO
QBH 1181
QBH 1181
SC 2/24
12 Zoll Speakern (klassische Mitten)
für die Bass-Hörner
Now please enjoy your
SPA - MP!
QS 2122
Komponenten des QS 4 /
2
Boxen:
4 x QBH 1181
(Bass-Expo-Horn)
2 x QS 2122 (mit integrierter
Frequenzweiche)
System Controller:
1 x SC 2/24
mit integriertem
1 x Modul CX 12
Endstufen:
1 x SPA 1200 MP
1 x SPA 2400 MP
KME-Zubehörsatz
für Kabel, Stative und
Schutzhüllen
Netzverteiler NV 3/6
Leistungsparameter:
3-Wege-
Lautsprechersystem mit
aktiver 2-Wege-Trennung
von Bass zu Mitten/Höhen
System-Controller SC2/24
für perfektes Sound-
Controlling
2 lüftergekühlte Profi-
Endstufen
