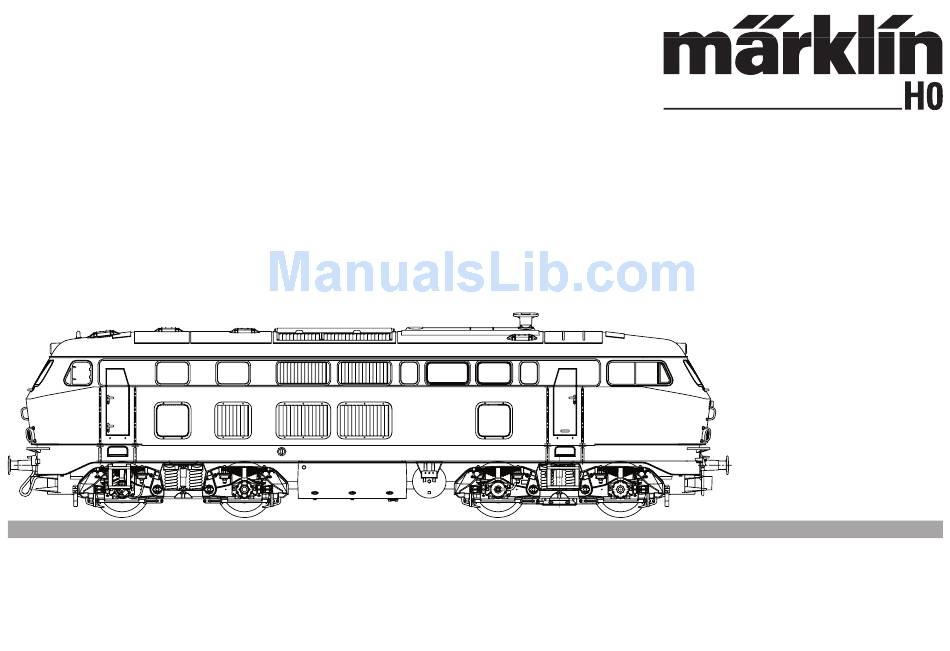

  • Page 1 Modell der BR 218 39181...
  • Page 2 Information zum Vorbild Information about the Prototype Ausgehend von der Baureihe V 160 führte die Entwick- Starting with the class V 160, the development of the lung über einen Zeitraum von 15 Jahren und mehreren class 218 regular production locomotives proceeded Varianten zum Bau der Serienlokomotiven der Baureihe over a time period of 15 years and several variants to the 218.

  • Page 3: Informatie Van Het Voorbeeld

    Informations concernant la locomotive réele Informatie van het voorbeeld Après 15 ans et de nombreuses variantes, le développe- De BR V160 leidde over een periode van 15 jaar en ment de la série V 160 fi nit par aboutir à la construction meerdere varianten tot de ontwikkeling en de bouw van en série des locomotives de la série 218.
  • Page 4 Sicherheitshinweise Safety Warnings • Die Lok darf nur mit einem dafür bestimmten Betriebs- • This locomotive is to be used only with an operating system (Märklin Wechselstrom-Transformator 6647, system designed for it (Märklin 6646/6647 AC trans-for- Märklin Delta, Märklin Digital oder Märklin Systems) mer, Märklin Delta, Märklin Digital or Märklin Systems).

  • Page 5: Remarques Importantes Sur La Sécurité

    Remarques importantes sur la sécurité Veiligheidsvoorschriften • La locomotive ne peut être mise en service qu’avec • De loc mag alleen met een daarvoor bestemd bedrjfssys- un système d’exploitation adéquat (Märklin courant teem (Märklin wisselstroom transformator 6647, Märklin alternatif - transformateur 6647, Märklin Delta, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt Digital ou Märklin Systems).
  • Page 6 Aviso de seguridad Avvertenze per la sicurezza • La locomotora solamente debe funcionar en un sistema • Tale locomotiva deve essere impiegata soltanto con un de corriente propio (Märklin corriente alterna – transfor- sistema di funzionamento adeguato per questa (trans- mador 6647 –...
  • Page 7 Säkerhetsanvisningar Vink om sikkerhed • Loket får endast köras med ett därtill avsett driftsys- • Lokomotivet må kun bruges med et driftssystem tem (Märklin Växelström-transformator 6647, Märklin (Märklin vekselstrøm-transformator 6647, Märklin Delta, Delta, Märklin Digital eller Märklin Systems).Använd Märklin Digital eller Märklin Systems), der er beregnet aldrig någonsin transformatorer avsedda att anslutas till dertil.
  • Page 8 Funktion • Veränderbare Anfahr/Bremsverzögerung (ABV). • Veränderbare Höchstgeschwindigkeit. • Mögliche Betriebssysteme: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. • Einstellen der Lokparameter elektronisch über Control Unit, Mobile Station oder Central Station. • Erkennung der Betriebsart: automatisch. • SoftdriveSinus-Antrieb mit wartungsfreiem Motor •...
  • Page 9 Lokparameter einstellen mit der Control Unit Betrieb mit Mobile Station / Central Station 1. Voraussetzung: Aufbau wie Grafi k S. 24. • Lok aufgleisen. Die Lok meldet sich selbsttätig in der Nur die zu verändernde Lok ist auf dem Gleis. Lokliste an.
  • Page 10 Function • Adjustable acceleration.a • Adjustable Braking delay. • Possible operating systems: 6646/6647 Märklin Trans- former, Märklin Delta, Märklin Digital, Märklin Systems. • Adjustable maximum speed. • Recognition of the mode of operation: automatic. • Setting the locomotive parameters electronically with the Control Unit, Mobile Station or Central Station.
  • Page 11 Setting Locomotive Parameters with the Operation with the Mobile Station / Control Unit Central Station 1. Requirement: Setup as in diagram on page 24. Only • Set the locomotive on the track. The locomotive auto- the locomotive to be changed can be on the track. matically registers itself in the locomotive list.
  • Page 12 Fonction • Temporisation d’accélération réglable. • Temporisation de freinage réglable. • Systèmes d’exploitation possibles: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. • Vitesse maximale réglable. • Détection du mode d’exploitation: automatique. • Réglage des paramètres de la loco électroniquement à l’aide de la Control Unit, de la Mobile Station ou de la •...
  • Page 13 Réglage des paramètres de la loco avec la Control Unit Exploitation avec Mobile Station/Central Station 1. Condition: Montage comme sur illustration en page • Enrailler la locomotive. La locomotive signale automati- 24. Seule la loco à modifi er peut se trouver sur la voie. quement sa présence dans la liste des locos.
  • Page 14 Werking • Instelbare optrekvertraging. • Instelbare afremvertraging. • Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. • Instelbare maximumsnelheid. • Herkenning van het bedrijfssysteem: automatisch. • Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station. •...
  • Page 15 Locparameters instellen met de Control Unit Bedrijf met Mobile Station / Central Station 1. Voorwaarde: opbouw zoals tekening op • Loc op de rails plaatsen. De loc meldt zichzelf aan in de pagina 24. Alleen de loc die gewijzigd moet worden loclijst.
  • Page 16 Función • Arranque lento variable. • Frenado lento variable. • Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems. • Velocidad máxima variable. • Reconocimiento del sistema: automático. • Fijar parámetros de la locomotora electrónicamente por el Control Unit, Mobile Station o Central Station. •...
  • Page 17 Parámetros de la locomotora confi gurables con el Funcionamiento con Mobile Station / Central Station Control Unit • Encarrilar la loc. La loc se introduce por si misma en la lista de locomotoras. 1. Condición previa: montaje como el gráfi co pág.

  • Page 18: Funzionamento

    Funzionamento • Ritardo di avviamento modifi cabile. • Ritardo di frenatura modifi cabile. • Possibili sistemi di funzionamento: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. • Velocità massima modifi cabile. • Riconoscimento del tipo di funzionamento: automatico. • Regolazione dei parametri della locomotiva elettroni- camente tramite Control Unit, Mobile Station oppure •...
  • Page 19 Impostazione dei parametri della locomotiva con la Funzionamento con Mobile Station / Central Station Control Unit • Disporre la locomotiva sul binario. La locomotiva si annuncia automaticamente nell’elenco locomotive. 1. Predisposizione: assetto come da schema a pag. 24. Soltanto la locomotiva da modifi care si trova sul •...
  • Page 20 Funktion • Accelerationsfördröjning kan ändras. • Bromsfördröjning kan ändras. • Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. • Toppfart kan ändras. • Driftsättet igenkänns automatiskt. • Elektronisk inställning av lokparametrar via Control Unit, Mobile Station eller Central Station. •...
  • Page 21 Lokparametrar ställs in med Control Unit Drift med Mobile Station / Central Station 1. Förutsättning: Montering som visas enligt grafi k på • Sätt loket på spåret. Loket anmäler sig själv på loklistan. s. 24. Endast det lok som ska ändras ska fi nnas på •...
  • Page 22 Funktion • Indstillelig opstartforsinkelse. • Indstillelig bremseforsinkelse. • Mulige driftssystemer: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. • Indstillelig maksimalhastighed. • Registrering af driftsarten: automatisk. • Elektronisk indstilling af lokomotivparametrene via Control Unit, Mobile Station eller Central Station. •...
  • Page 23 Indstilling af lokomotivparametre med Control Unit Drift med Mobile Station / Central Station 1. Forudsætning: Opbygning som på grafi kken • Sæt lokomotivet på skinnerne. Lokomotivet registreres s. 24. Kun det lokomotiv, der skal ændres, er på automatisk i lokomotivlisten. sporet.
  • Page 24 Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modifi cation des paramètres avec la Control Unit. Locparameter met de Control Unit. Modifi car los parámetros de la locomotora con el Control Unit. Modifi ca dei parametri della locomotiva con la Control Unit. Lokparametrar ändras med Control Unit.
  • Page 25 Lokparameter ändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modifi cation des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit. Modifi car los parámetros de la locomotora con el Control Unit 6021. Modifi...
  • Page 26 Parameter • Parameter • Paramètre • Parameter • Register • Register • Wert • Value • Parámetro • Parametro • Parameter • Parameter Registre • Register • Valeur • Waarde Registro • Registro • • Valor • Valore • Register • Register Värde •...
  • Page 27 Vorbild-Bremsschläuche zum Einstecken Prototypical brake houses for installation on locomotive Attelage les boyaux de frein à fi xer Opsteekbare voorbeeld-remslangen Réplica del enganche real mangueras Gancio manichette del freno al prototipo da innestare Förebildstroget bromsslangar för montering Forbilledbremseslange til indstikning...
  • Page 28 Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes...
  • Page 29 Kupplung austauschen Schleifer auswechseln Exchanging the close coupler Changing pickup shoes Remplacement de l’attelage court Changer les frotteurs Omwisselen van de kortkoppeling Slepers vervangen Enganches cortos Cambio del patín Sostituzione del gancio corto Sostituzione del pattino Utbyte av kortkoppel Släpsko byts Udskiftning af kortkoblingen Slæbesko udskiftes 2 mm...
  • Page 30 Lokomotiv-Gehäuse abnehmen Removing the locomotive body Enlever la caisse de la locomotive Locomotiefkap verwijderen Retirar la carcasa de la locomotora Smontaggio della sovrastruttura della locomotiva Tag av lokkåpan Aftag lokomotivets overdel...
  • Page 32 Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubrifi cazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca.
  • Page 33 Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubrifi cazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca.
  • Page 35 1 Aufbau 112 385 29 Treibradsatz 230 551 2 Abgashutze 101 982 30 Drehgestellrahmen 102 244 3 Fenster 113 114 31 Senkschraube 786 790 4 Lichtkörper 4 Lichtkörper 113 112 113 112 32 Tritte 32 Tritte 113 117 113 117 5 Puffer 761 860 33 Deichsel...
  • Page 36 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr.
