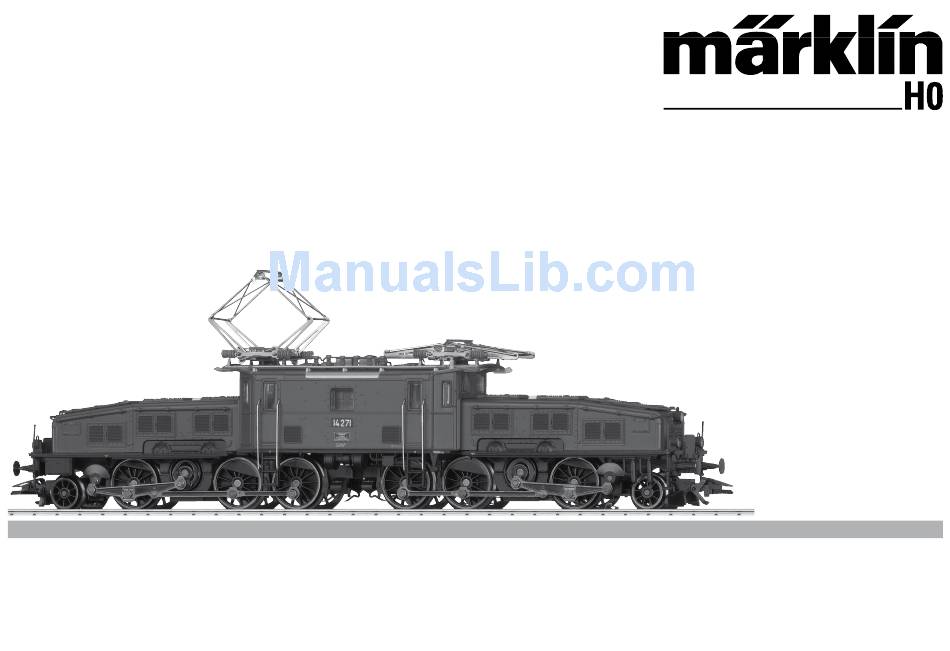

- Page 1 Modell der Serie Ce 6/8 39566...
-
Page 2: Table Of Contents
Inhaltsverzeichnis: Seite Sommaire : Page Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Betriebshinweise Remarques sur l’exploitation Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page... - Page 3 Indice de contenido: Página Innehållsförteckning: Sidan Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro/Registro Parameter/Register Instrucciones de uso Driftanvisningar El mantenimiento Underhåll och reparation Recambios Reservdelar Pagina Indholdsfortegnelse: Side Indice del contenuto: Vink om sikkerhed Avvertenze per la sicurezza Avvertenze importanti Vigtige bemærkninger...
-
Page 4: Informationen Zum Vorbild
Informationen zum Vorbild Information about the prototype Mit der Elektrifizierung der Gotthardbahn um 1920 ließen With the electrification of the Gotthard route around 1920, the die SBB neue schwere Gelenk-Lokomotiven für diese steile, SBB developed new, heavy, articulated locomotives for this kurvenreiche Strecke entwickeln. -
Page 5: Informations Concernant La Locomotive Réelle
Informations concernant la locomotive réelle Informatie van het voorbeeld Avec l’électrification de la ligne sinueuse et à fortes pentes Met de electrificatie van de Gotthard-lijn rond 1920 lieten de SBB du St. Gotthard vers 1920, les SBB ont dû mettre au point de nieuwe zware gelede locomotieven voor dit steile en bochtige nouvelles motrices lourdes et articulées. -
Page 6: Sicherheitshinweise
Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebssy- • Erkennung der Betriebsart: automatisch. stem (Märklin Wechselstrom, Märklin Delta, • Einstellbare Adressen: Märklin Digital oder Märklin Systems) eingesetzt werden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Nur Schaltnetzteile und Transformatoren verwenden, die 1-255 (Central Station 6021x/Mobile Station 60653) Ihrer örtlichen Netzspannung entsprechen. • Adresse ab Werk: 68 • Die Lok darf nur aus einer Leistungsquelle versorgt werden. -
Page 7: Schaltbare Funktionen
f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen systems STOP mobile station Digital/Systems Spitzensignal function/off Funktion f0 Funktion f0 Schlusslicht rot Funktion 1 Funktion 8 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch Funktion 2 Funktion 3 Funktion f2 Funktion f2 Geräusch: Lokpfeife lang Funktion 3 Funktion 4... -
Page 8: Safety Notes
Safety Notes Functions • This locomotive is to be used only with an operating • Recognition of the mode of operation: automatic. system designed for it (Märklin AC, Märklin Delta, • Addresses that can be set: Märklin Digital or Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Use only switched mode power supply units and transfor- 1-255 (Central Station 6021x/Mobile Station 60653) mers that are designed for your local power system. • Address set at the factory: 68 • This locomotive must never be supplied with power from Name set at the factory: Ce 6/8 II 14271... -
Page 9: Controllable Functions
f0 f8 f0 - f3 f4 - f7 Controllable Functions systems STOP mobile station Digital/Systems Headlights function/off Function f0 Function f0 Red marker light Function 1 Function 8 Function f1 Function f1 Sound effect: Operating sounds Function 2 Function 3 Function f2 Function f2 Sound effect: long whistle blast Function 3 Function 4... -
Page 10: Remarques Importantes Sur La Sécurité
Remarques importantes sur la sécurité • Garantie légale et garantie contractuelle conformément au certificat de garantie ci-joint. • La locomotive ne peut être mise en service qu’avec un • Elimination : www.maerklin.com/en/imprint.html système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems). Fonctionnement • Utiliser uniquement des convertisseurs et transforma- • Détection du mode d’exploitation : automatique. teurs correspondant à la tension du secteur local. • Adresses disponibles : • La locomotive ne peut être alimentée en courant que par 1-80 (Control Unit 6021/Mobile Station 60651/652) -
Page 11: Fonctions Commutables
f0 f8 f0 - f3 f4 - f7 Fonctions commutables systems STOP mobile station Digital/Systems Fanal éclairage function/off Fonction f0 Fonction f0 Feu de fin de convoi rouge Fonction 1 Fonction 8 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : Sifflet longueur... -
Page 12: Veiligheidsvoorschriften
Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfs- • Herkenning van het bedrijfssysteem: automatisch. systeem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: Märklin Systems) gebruikt worden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Alleen net-adapters en transformatoren gebruiken 1-255 (Central Station 6021x/Mobile Station 60653) waarvan de aangegeven netspanning overeenkomt met • Vanaf de fabriek ingesteld: 68 de netspanning ter plaatse. -
Page 13: Schakelbare Functies
f0 f8 f0 - f3 f4 - f7 Schakelbare functies systems STOP mobile station Digital/Systems Frontverlichting function/off Functie f0 Functie f0 Sluitlicht rood Functie 1 Functie 8 Functie f1 Functie f1 Geluid: bedrijfsgeluiden Functie 2 Functie 3 Functie f2 Functie f2 Geluid: fluit lang Functie 3 Functie 4... -
Page 14: Aviso De Seguridad
Aviso de seguridad • Responsabilidad y garantía conforme al documento de garantía que se adjunta. • La locomotora solamente debe funcionar en un sistema • Eliminación: www.maerklin.com/en/imprint.html de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems). Funciones • Emplear únicamente fuentes de alimentación conmutadas • Reconocimiento del sistema: automático. y transformadores que sean de la tensión de red local. • Códigos disponibles: • La alimentación de la locomotora deberá realizarse 1-80 (Control Unit 6021/Mobile Station 60651/652) desde una sola fuente de suminitro 1-255 (Central Station 6021x/Mobile Station 60653) • Observe bajo todos los conceptos, las medidas de... -
Page 15: Funciones Posibles
f0 f8 f0 - f3 f4 - f7 Funciones posibles systems STOP mobile station Digital/Systems Faros frontales function/off Función f0 Función f0 Luces de cola rojas Función 1 Función 8 Función f1 Función f1 Ruido: ruido de explotación Función 2 Función 3 Función f2 Función f2 Ruido del silbido larga Función 3 Función 4 Función f3 Función f3 ABV apagado Función 4... -
Page 16: Avvertenze Per La Sicurezza
Avvertenze per la sicurezza all’accluso certificato di garanzia. • Smaltimento: www.maerklin.com/en/imprint.html • Tale locomotiva deve essere impiegata soltanto con un si- stema di funzionamento adeguato per questa (Märklin AC, Funzioni Märklin Delta, Märklin Digital oppure Märklin Systems). • Riconoscimento del tipo di funzionamento: automatico • Impiegare soltanto alimentatori „switching“ e trasforma- • Indirizzi impostabili: tori che corrispondono alla Vostra tensione di rete locale. 1-80 (Control Unit 6021/Mobile Station 60651/652) • La locomotiva non deve venire alimentata nello stesso 1-255 (Central Station 6021x/Mobile Station 60653) -
Page 17: Funzioni Commutabili
f0 f8 f0 - f3 f4 - f7 Funzioni commutabili systems STOP mobile station Digital/Systems Segnale di testa function/off Funzione f0 Funzione f0 Fanale di coda rosso Funzione 1 Funzione 8 Funzione f1 Funzione f1 Rumore: rumori di esercizio Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: fischio lunga... -
Page 18: Säkerhetsanvisningar
Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Använd endast nätadaptrar och transformatorer anpas- 1-255 (Central Station 6021x/Mobile Station 60653) sade för det lokala elnätet. • Adress från tillverkaren: 68 • Loket får inte samtidigt försörjas av mer än en kraftkälla. Namn fran tillverkaren: Ce 6/8 II 14271 • Beakta alltid säkerhetsanvisningarna i bruksanvisningen • Acceleration/ bromsfördröjning (simultant) kan ändras... -
Page 19: Kopplingsbara Funktioner
f0 f8 f0 - f3 f4 - f7 Kopplingsbara funktioner systems STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Slutljus rött Funktion 1 Funktion 8 Funktion f1 Funktion f1 Ljud: Trafikljud Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Lokvissla långt Funktion 3 Funktion 4... -
Page 20: Vink Om Sikkerhed
Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem • Registrering af driftsarten: automatisk. (Märklin AC, Märklin Delta, Märklin Digital eller • Indstillelige adresser: Märklin Systems), der er beregnet dertil. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Anvend kun DC-DC-omformere og transformatorer, der 1-255 (Central Station 6021x/Mobile Station 60653) passer til den lokale netspænding. • Adresse ab fabrik: 68 • Lokomotivet må ikke forsynes fra mere end én strømkilde Navn ab fabrik: Ce 6/8 II 14271... -
Page 21: Styrbare Funktioner
f0 f8 f0 - f3 f4 - f7 Styrbare funktioner systems STOP mobile station Digital/Systems Frontbelysning function/off Funktion f0 Funktion f0 Slutlys rødt Funktion 1 Funktion 8 Funktion f1 Funktion f1 Lyd: Driftslyd Funktion 2 Funktion 3 Funktion f2 Funktion f2 Lyd: Lokomotivfløjte langt Funktion 3 Funktion 4 Funktion f3... -
Page 22: Parameter/Register
Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération •... - Page 25 „Klick“...
- Page 28 Trix 66626...
- Page 31 1 Scherenstromabnehmer E259 530 Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Schraube E786 750 Farbgebung angeboten. 3 Laufbrett E244 039 Teile, die hier nicht aufgeführt sind, können nur im Rahmen 4 Isolierplatte E259 520 einer Reparatur im Märklin-Reparatur-Service repariert 5 Pfeife E178 137 werden. 6 Schraube —...
- Page 32 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC compliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liability.
