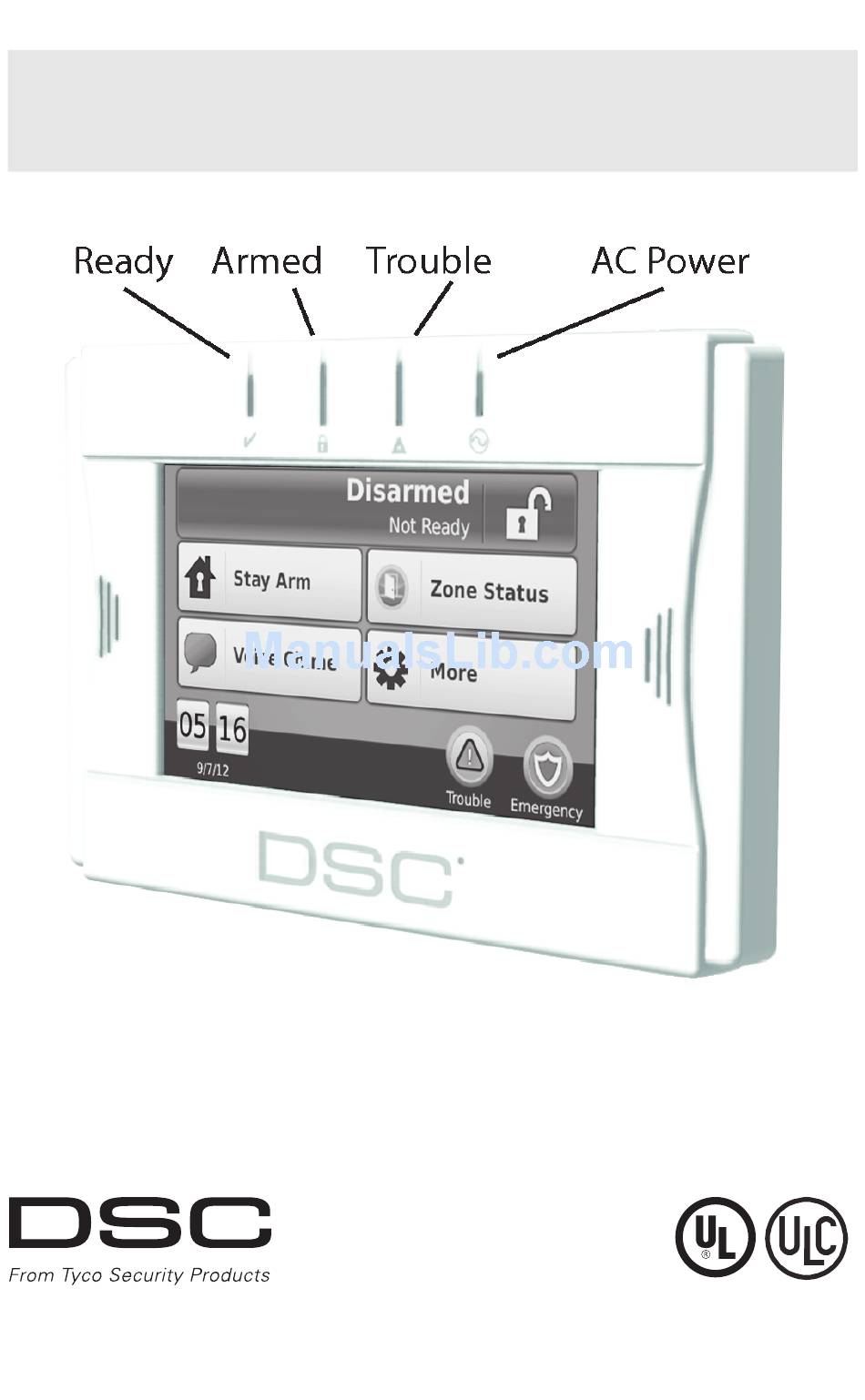

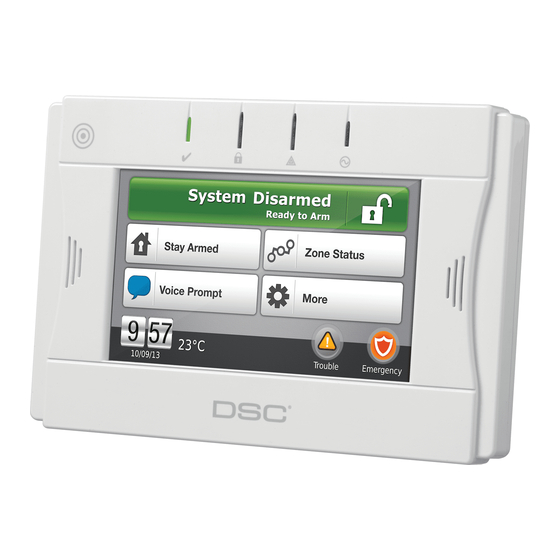

- Page 1 WTK5504 v1.1 Touchscreen User Manual [ENG] Pantalla sensible al toque manual del usuario [ESP] WARNING: This manual contains information on limitations regarding product use, function and information on the limitation as to liability of the manufacturer. The entire manual should be carefully...
-
Page 3: Important Safety Instructions
• Do not attempt to disassemble the LCD Module. CLEANING • The WTK5504 features a cleaning mode that disables the Touchscreen for thirty seconds and prevents unintended button presses during cleaning. To enter cleaning mode press More > Functions > Clean Mode. -
Page 4: Maintenance
General System Operation Your security system is made up of a DSC control panel, one or more keypads and various sensors and detectors. The control panel will be mounted out of the way in a utility closet or in a basement. The control panel contains system electronics and standby battery. -
Page 5: Home Screen
Home Screen Figure 1 - Home Screen System Status/Away Arm button - when disarmed, indicates that pressing will away arm the system; when armed, indicates that pressing will disarm the panel. Stay Arm button - indicates your arming option alternative to the one in the System Status message bar. Zone Status button - shows open zones or zones in alarm. -
Page 6: Arming Error
Away Arm Home > Away Arm When Away Arm is selected from the Home screen: • “Exit delay in progress” is displayed in the Status Bar. The pre-programmed exit delay begins. • The voice prompt announces “User arming in progress”. •... -
Page 7: Emergency Key
Figure 3 - Zone Bypass Bypassing Zones with a WTK5504 Home > Zone Status > Bypass Zones Press Bypass Zones, scroll up/down through the desired zones, and tap on the bypass icon to bypass the zone. To unby- pass a zone, tap the unbypass icon. -
Page 8: Arming Modes
More Screen Home > More Figure 5 - More Screen More Functions Screens Home > More > Functions Figure 6 - More Functions Screen Figure 7 - More Functions Screen Arming Modes From the Arming Modes screen, you have the option to Night Arm, No-Entry Arm, or Instant Stay arm. Night Arming (Alexor PC9155 and Impassa SCW9055/57 only) Home >... -
Page 9: No-Entry Arming
No-Entry Arming Home > More > Functions > Arming Modes > No Entry This allows the system to be armed without an entry delay from zones that normally have one. An entry through any zone will therefore create an instant alarm. To arm without an entry delay: Check that the Ready indicator is on. -
Page 10: User Options
User Options Figure 9 - User Options Access Codes Home > More > User Options > Access Code Prog [Master Code] When Access Code Programming is selected from the User Options menu, the keypad prompts for a Master Code. When a valid Master Code is entered, a numeric keypad is displayed with arrows to scroll to the desired user to add/ edit. -
Page 11: Enrolling Proximity Tags
Setting an Access Code Select “Set Access Code”. A keypad screen is shown with the existing code. If there is no existing code, “AAAA” (or AAAAAA for 6 digits) is shown. Start to enter a new code. The code area will be cleared, and the new code will be shown. If the clear key is pressed, the new code will be cleared, but the old code is not deleted by this action. -
Page 12: Changing Language
Home > More > User Options > Keypad Config > Verbal Options A button toggles verbal options prompts on and off. When Verbal Chime is set to on, the WTK5504 will speak the zone label words (e.g., ‘Laundry Room Window’) when the zone chimes. When Verbal Prompt is set to on, the WTK5504 will speak system prompts (e.g., ‘Quick Exit in progress’). -
Page 13: System Test
Test the zones by activating each detector in turn (e.g., open each door/window or walk in motion detector areas). On a WTK5504 keypad, the following messages will be displayed when each zone (detector) is activated: “Ready to Force,” or “Not Ready”. Use the zone status button to view which zones are open. The message will disappear when the zones are closed. -
Page 14: User Call-Up
Auto-Arm On/Off When this button is pressed and the auto-arm feature is currently disabled, “Auto-Arm Enabled” is displayed on the button and acknowledgment beeps sound. If the button is pressed and the late-to-close feature is enabled, “Auto-Arm Disabled” is displayed on the keypad and error tone sounds. Notes: This feature is partitionable, and therefore this feature will only be enabled on Partition 1 of a PowerSeries panel. -
Page 15: Sensor Reset
Fire Alarm Pulsed Siren Follow your emergency evacuation plan immediately! If the fire alarm was accidental (e.g., burned toast, bathroom steam, etc.), enter your access code to silence the alarm. Call your central station to avoid a dispatch. Wireless Carbon Monoxide Alarm Activation of your CO alarm indicates the presence of carbon monoxide (CO), which can be fatal. -
Page 16: Reference Sheets
Reference Sheets Fill out the following information for future reference and store this guide in a safe place. System Information Enabled? FIRE AUXILIARY PANIC The Exit Delay Time is _______ seconds. The Entry Delay Time is _______ seconds. For Service Central Station Information Account#: ___________________ Telephone#: __________________ Installer Information:... - Page 17 Sensor / Zone Information Sensor Protected Area Sensor Type Sensor Protected Area Sensor Type...
- Page 18 If You do not (c) LIMITATION OF LIABILITY; WARRANTY REFLECTS agree to the terms of this EULA, DSC is unwilling to license the Soft- ALLOCATION OF RISK - IN ANY EVENT, IF ANY STATUTE ware Product to You, and You have no right to use it.
- Page 19 This product contains open source components QT Version 4.7.3 and Linux Kernel License: Version 2.6. These components are protected by copyright and have terms and conditions associated with their use. The open source software code and associated components used in this product are downloadable from the DSC website. Please visit http://www.dsc.com/open-source- documentation for detailed information.
- Page 20 WTK5504 v1.1 Pantalla sensible al toque Manual del usuario ADVERTENCIA: Este manual contiene informaciones sobre limitaciones relativas al uso y funcionamiento del producto e informaciones sobre las limitaciones como aquellas relacionadas a las responsabilidades del fabricante. El manual debe ser leído enteramente con atención.
-
Page 21: Importantes Instrucciones De Seguridad
• No intente desarmar el Módulo LCD. LIMPIEZA • El teclado WTK5504 incorpora un modo de limpieza que deshabilita la pantalla sensible al toque durante treinta segundos e impide el presionado no intencional de teclas/botones durante la limpieza. Para activar el modo de limpieza, presione Más >... -
Page 22: Mantenimiento
Operación general del sistema Su sistema de seguridad es compuesto de un panel de control DSC, uno o más teclados y varios sensores y detectores. El panel de control será armado en un armario especial para esta finalidad o en un sótano. El panel de control contiene componentes electrónicos y la batería de respaldo del sistema. -
Page 23: Aviso Importante
Introducción El teclado WTK5504* con pantalla sensible al toque inalámbrico bidireccional es un teclado que cuenta con un LCD interactivo, colorido, sensible al toque que puede ser utilizado con los paneles inalámbricos Alexor PC9155 e Impassa SCW9055/57. -
Page 24: Pantalla Inicio
Pantalla Inicio Figura 1 - Pantalla Inicio Botón Estado del sistema/Armar bajo ausencia- cuando es desarmado,indica que el presionado armará el sistema bajo ausencia; cuando es armado, indica que el presionado desarmará el panel. Botón Armar bajo presencia - indica su opción de armar alternativo para aquella exhibida en la barra de mensajes Estado del sistema. - Page 25 Cuando la función Desarmar es seleccionada en la pantalla Inicio, o un retardo con entrada sea iniciado, un teclado numérico será exhibido. Inserte su código de acceso en el teclado. Si un código inválido sea insertado, el mensaje "código inválido" será exhibido en la pantalla y un tono sonoro de error será emitido. Reinserte el código correcto.
- Page 26 (por ejemplo, detectores de humo). Figura 3 - Exclusión de una zona Exclusión de zonas con un teclado WTK5504 Inicio > Estado de Zona > Exclusión de zonas Presione Excluir zonas, desplace hacia arriba/hacia abajo por las zonas deseadas y toque en el icono...
- Page 27 Tecla Emergencia Figura 4 - Pantalla Emergencia Cuando la tecla de emergencia es presionada, una nueva página será exhibida con: Incendio Asistencia relacionada a un incendio necesaria. Presione y mantenga presionada esta tecla por 2 segundos para activar esta acción. Auxiliar Otro tipo de asistencia necesaria.
- Page 28 Pantallas Más funciones Inicio > Más > Funciones Figura 6 - Pantalla Más funciones Figura 7 - Pantalla Más funciones Modos de Arme En la pantalla Modos de arme, las opciones son Arme nocturno, Arme sin entrada, o Arme instantáneo bajo presencia. Arme nocturno (solamente Alexor PC9155 e Impassa SCW9055/57) Inicio >...
- Page 29 NOTA: Para versiones que no sean la versión CP01, el tiempo de salida estándar es utilizado. Arme instantáneo bajo presencia (para los modelos Impassa SCW9055/57 y Alexor PC9155) Inicio > Más > Funciones > Modos de arme > Arme instantáneo bajo presencia Cuando es programada por el instalador, manteniéndose esta tecla de función presionada por 2 segundos, permite que usted arme el sistema en el modo bajo presencia instantáneamente.
-
Page 30: Códigos De Acceso
Opciones de usuario Figura 9- Opciones de usuario Códigos de acceso Inicio > Más > Opciones de usuario > Programación del código de acceso [Código Maestro] Cuando la función Programación del código de acceso es seleccionada en el menú Opciones de usuario, el teclado solicitará... - Page 31 Atributos programables Código del supervisor Acceso remoto Código de coacción Tono sonoro agudo de la campanilla al armar/ desarmar Exclusión de zona habilitada Código de uso por una vez Atributo de tono sonoro agudo de la campanilla Este atributo es utilizado para determinar si un código de acceso generará un tono sonoro agudo de campanilla de arme/desarme al insertar el código para Arme bajo ausencia.
-
Page 32: Configuración Del Teclado
Un botón activa y desactiva las opciones de mensajes verbales. Cuando la opción de Aviso sonoro verbal es ajustada para activado, el teclado WTK5504 pronunciará las palabras de identificación de una zona (por ejemplo: "Ventana de la lavandería" cuando la zona emita el aviso sonoro. Cuando la opción de Mensaje verbal sea ajustada para activada, el teclado WTK5504 pronunciará... -
Page 33: Funciones De Usuario
Cambio del volumen de voz Inicio > Más > Opciones de usuario > Configuración del teclado > Ajuste del volumen > Volumen de voz Cuando esta opción es seleccionada el teclado permitirá que usted recorra 4 diferentes niveles de volumen del parlante. - Page 34 4. Prueba las zonas activando un detector de cada vez (por ejemplo, abra cada puerta/ventana o camine en las áreas con detectores de movimiento). En un teclado WTK5504, los siguientes mensajes se visualizan cuando cada zona (detector) es activada(o): "Sistema en alarma". El mensaje desaparecerá después de unos segundos y no requiere ninguna acción para eliminar la alarma.
- Page 35 Si la función de arme es inhibida por una de las siguientes operaciones, la transmisión de Cancelación de la función de arme automático será comunicada: • Arme de inhibición de CA/CC • Sabotaje del sistema de trabado • Falla de supervisión del expansor de zonas Activación/Desactivación de la función arme automático Cuando este botón sea presionado y la función arme automático estuviere actualmente deshabilitada, la indicación "Arme automático habilitado"...
- Page 36 Problemas Comentarios/Opciones adicionales Acción El sistema intentó comunicarse con la estación Falla de Solicite asistencia de monitoreo, pero falló. Esto puede ser debido a comunicación técnica la falla de la línea telefónica. • Zonas • Sirenas Falla del Solicite asistencia dispositivo técnica •...
-
Page 37: Memoria De Alarma
asegúrese que el equipo esté operando correctamente. Incorpore los pasos descritos en la guía a su plan de evacuación. Sirena continua de alarma de intrusión (robo) Si usted no estuviere convicto de la fuente de alarma, ¡proceda con cuidado! Si la alarma ha sido accidental, inserte su código de acceso para silenciar la alarma. Si el sistema de alarma es desarmado dentro de la ventana Abortar programada (verifique con el instalador si esta opción fue habilitada en su sistema y si el tiempo de retardo está... - Page 38 Planillas de referencia Complete las siguientes informaciones para futura referencia y espere esta guía en un lugar seguro. Informaciones del sistema ¿Habilitado? INCENDIO AUXILIAR PANICO El tiempo de retardo de salida es de_______ segundos. El Tiempo de retardo de entrada es de _______ segundos. Para reparos Informaciones de la estación central No.
- Page 39 Informaciones del sensor/zona Tipo de Tipo de Sensor Área protegida Sensor Área protegida sensor sensor...
- Page 40 PRODUCTO DE SOFTWARE), los materiales impresos que acompañan, y HARDWARE, usted no puede usar, copiar o instalar el PRODUCTO DE SOFTWARE. todas las copias del PRODUCTO DE SOFTWARE, son propiedad de DSC o de sus El PRODUCTO DE SOFTWARE incluye software y puede incluir medios asociados, proveedores.
