MTD MTD1435a Operator's Manual

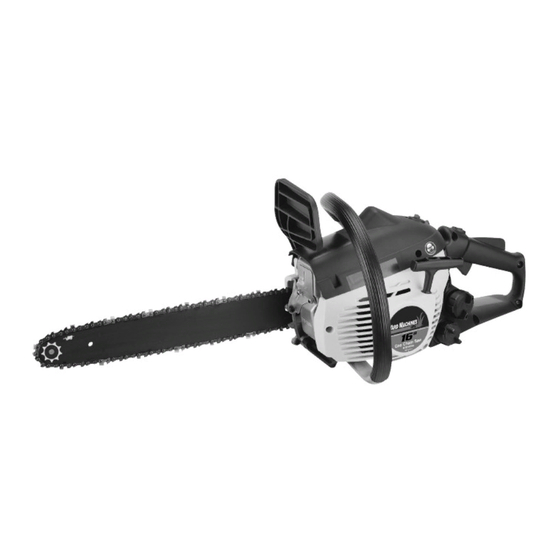

2-cycle gas chain saw
Hide thumbs
Table of Contents

Advertisement

Quick Links

For Parts Call 606-678-9623 or 606-561-4983
For Parts Call 606-678-9623 or 606-561-4983

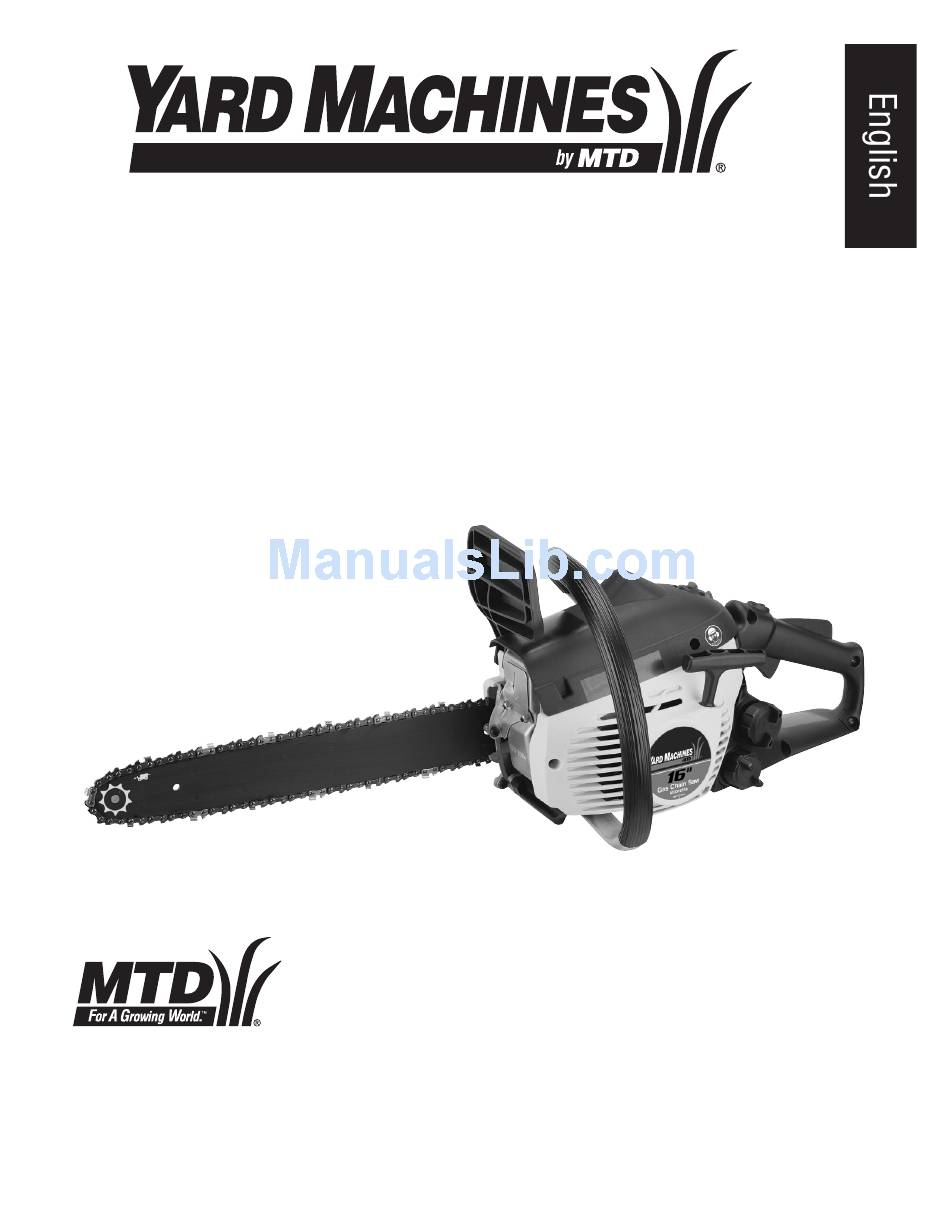

Operator's Manual
2-Cycle Gas Chain saw
MTD1435a
MTD1635a
MTD1835a
IMPORTANT : READ SAFETY RULES
AND INSTRUCTIONS CAREFULLY
www.mymowerparts.com
www.mymowerparts.com
P/N 9096-311204
PRINTED IN TAIWAN
