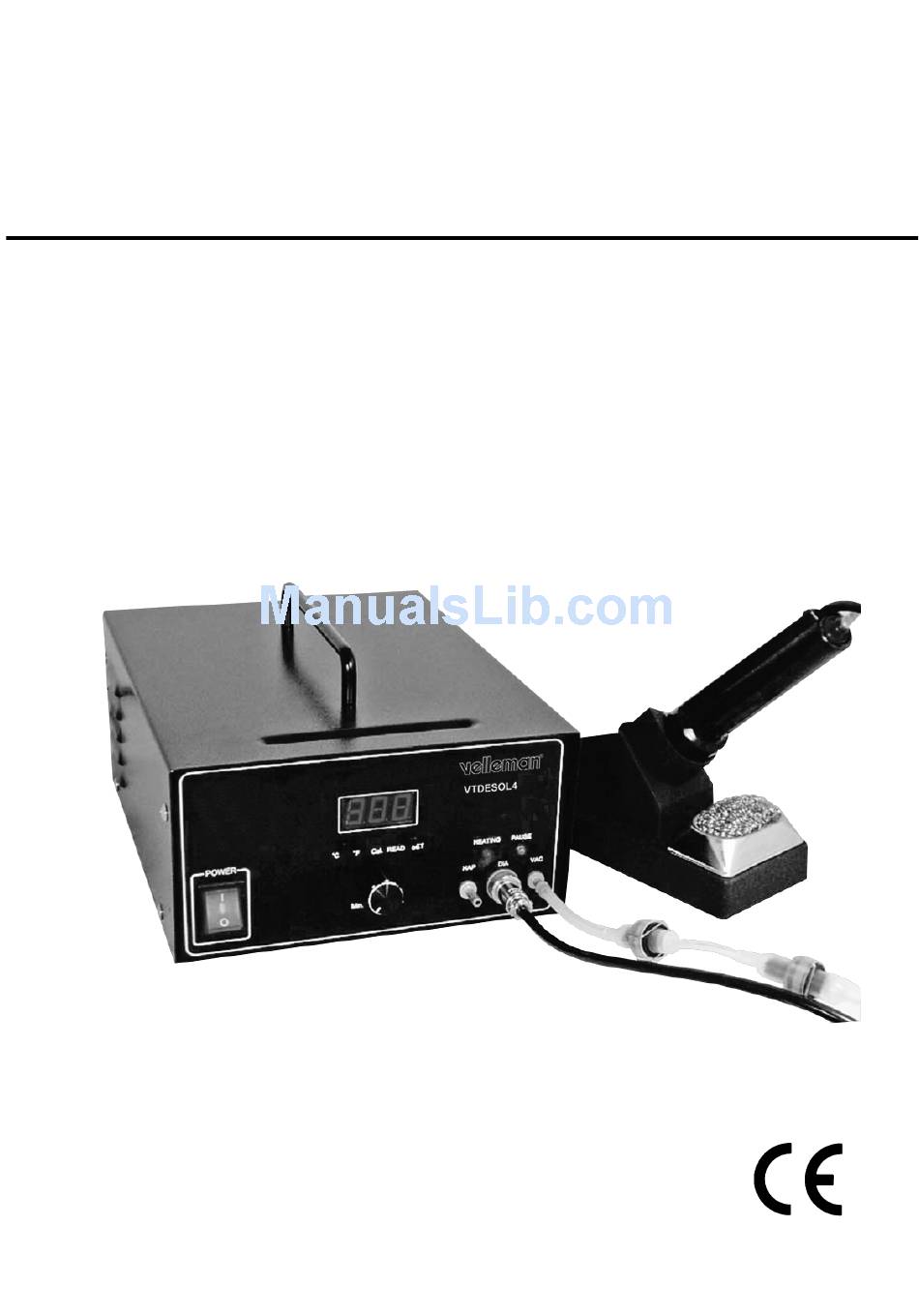

  • Page 1 VTDESOL4 DESOLDERING STATION DESOLDEERSTATION STATION DE DESSOUDAGE USER MANUAL GEBRUIKERSHANDLEIDING NOTICE D’EMPLOI...

  • Page 2: Special Features

    It is not surprising, therefore, that the VTDESOL4 has been one of the electronics industry's favourite desoldering tools for the last 15 years. We advise you to read this instruction manual carefully. This will enable you to maximise the advantages of your new desoldering station.

  • Page 3: Operating Temperature

    This desoldering station is designed to meet the present and future needs of the electronic production industry and is ideally suited for use with any AC outlet. Engineered to meet the stringent demands of hobbyists, maintenance personnel and production people alike, the VTDESOL4 sets a new quality standard for desoldering equipment. 4. Operating Temperature SOLDERING The most common solder alloys used in the electronics industry consist of 60% tin and 40% lead.

  • Page 4: Common Causes For Tip Failure

    DESOLDERING : IMPORTANT NOTES (a) Do not activate the vacuum pump until the solder has melted completely. Melting is achieved by moving the hot tip around the lead, leaving visibly melted solder on the component side of the PCB. (b) Release the vacuum switch when the tip is completely solder-free, otherwise the tip may clog. (c) Add solder to the joint of the component and allow the solder to melt completely for improved desoldering.

  • Page 5: Maintenance

    a) disconnect the vacuum tube from the fitting on the front panel. Place your finger over the hole and depress the vacuum switch. You should now have a strong vacuum. If not : return the station to the point of sale to have the pump repaired.
  • Page 6 FIG. 1 FIG. 2 FIG. 3 FIG. 4 FIG. 5 FIG. 6 FIG. 7 11. Procedure for Cleaning the Solder Collector CAUTION : Put the main power switch in the "OFF"-position and allow the iron to cool first. 1. Hold the iron as shown in fig. 8. Press and turn the knob at the butt of the iron. 2.

  • Page 7: Replacement Of Filters

    FIG. 11 FIG. 12 12. Replacement of Filters a. FILTER OF THE SOLDER COLLECTOR 1. Make sure that the iron and the filter have cooled sufficiently. 2. Point the iron slightly upwards while pressing and turning the red knob on the butt of the iron. 3.
  • Page 8 2. Replace the fillings of both filters as shown in fig. 18. FIG. 18 fillings TO STATION TO IRON BITDESOL4/2 Note : Use a desoldering tip with a Ø of 1.2mm (BITDESOL4/2). Use this device with original accessories only. jr-international nv cannot be held responsible in the event of damage or injury resulted from (incorrect) use of this device.

  • Page 9: Speciale Kenmerken

    Proficiat ! U heeft de ideale oplossing gevonden voor al uw desoldeertoepassingen ! Wij zijn ervan overtuigd dat de veelzijdigheid en de vele speciale kenmerken van de VTDESOL4 van u een tevreden gebruiker zullen maken. Dit toestel is niet voor niks al 15 jaar lang één van de meest gebruikte in de wereld van de elektronica.
  • Page 10 4. Werktemperatuur SOLDEREN De meest gebruikte soldeerlegeringen in de elektronica-industrie bestaan uit 60% tin en 40% lood. Hieronder vindt u de werktemperatuur van dit type soldeer. Die temperatuur kan verschillen van fabrikant tot fabrikant. Smeltpunt : 220°C of 428°F Normale werking : 300-360°C of 572-680°F Productiedoeleinden...

  • Page 11: Defecte Punt: Mogelijke Oorzaken

    (f) In geval van onvoldoende zuigkracht moet u het meegeleverde reinigingsstiftje gebruiken om de punt te reinigen. Controleer ook de in-line filters. (g) Ga na of alle filters op hun plaats zitten tijdens de werking van het apparaat om beschadiging van de vacuümpomp te vermijden.
  • Page 12 9. Onderhoud Om de desoldeerpunt te vervangen hoeft u enkel de stiftvergrendeling los te schroeven. Schakel het toestel eerst uit om het te laten afkoelen. Het toestel kan worden beschadigd indien het systeem is ingeschakeld en de verwijderde punt niet werd vervangen. Blaas het oxidestof in de stifthouder weg wanneer u de punt heeft verwijderd.
  • Page 13 11. Reinigen van de soldeerbouten OPGELET : Plaats de voedingsschakelaar in de "OFF"-stand en laat het ijzer afkoelen voor u de soldeerhouder reinigt. 1. Houd de soldeerbout zoals afgebeeld in fig. 8. Druk de rode knop in die zich onderaan het handvat van het soldeerijzer bevindt en draai de knop los.
  • Page 14 b. IN-LINE FILTERS 1. Schroef de in-line filters los en trek de twee delen uiteen (fig. 17 & 18). FIG. 17 2. Vervang de vullingen van de filters zoals afgebeeld in fig. 18. FIG. 18 vullingen NAAR NAAR DESOLDEERSTATION DESOLDEERBOUT BITDESOL4/2 Opmerking : Gebruik een desoldeerpunt met een Ø...
  • Page 15 Vous avez le choix entre un affichage en °C ou °F grâce au sélecteur pratique sur le panneau frontal de la VTDESOL4. Les variations de température sont réduites au minimum (± 3°C ou ± 6°F) grâce au capteur thermocouple de l'élément d'échauffement. Même des variations minimes sont constatées et, si nécessaire, la température sera corrigée au plus vite.
  • Page 16 Cette station de dessoudage a été conçue afin de satisfaire aux exigences présentes et futures du monde de l'électronique et se laisse brancher sur n'importe quel type de prise. La VTDESOL4 introduit une nouvelle norme pour les stations de dessoudage et convient parfaitement pour les hobbyistes comme pour les services d'entretien et les ouvriers de production.

  • Page 17: Panne Défectueuse : Causes Possibles

    (d) Enlevez et nettoyez le réservoir de soudure après un max. de 200 applications. Néanmoins, nous vous conseillons de nettoyer l'appareil tous les jours, surtout dans le cas où vous l'utilisez quotidiennement. (e) Remplacez les filtres in-line et les coussinets en coton du réservoir de soudure quand ils commencent à jaunir. (f) S'il n'y a pas assez de force aspiratrice, vous devez nettoyez la panne avec le nettoyeur de panne inclus.

  • Page 18: Entretien

    9. Entretien Les pannes de soudage sont faciles à remplacer : vous n'avez qu'à dévisser le dispositif de verrouillage. Débranchez d'abord l'appareil afin de garantir un refroidissement adéquat avant de remplacer la panne. Vous risquez d'endommager l'appareil s'il reste branché sans que la panne soit remplacée. Une fois la panne enlevée, vous devez souffler la poussière du support de panne.

  • Page 19: Remplacement Des Filtres

    11. Nettoyage du réservoir de soudure ATTENTION : Débranchez l'appareil et laissez le temps au fer de refroidir avant de nettoyer le réservoir de soudure. 1. Tenez le fer à souder comme montré dans la fig. 8. Pressez et dévissez le bouton rouge en bas de la manche du fer à...
  • Page 20 b. FILTRES IN-LINE 1. Dévissez les filtres in-line et séparez les deux parties (fig. 17 & 18). FIG. 17 2. Remplacez les remplissages des filtres comme montré dans la fig. 18. FIG. 18 remplissages VERS LA STATION VERS LE FER A DE DESSOUDAGE DESSOUDER BITDESOL4/2...
