Conexión de las unidades

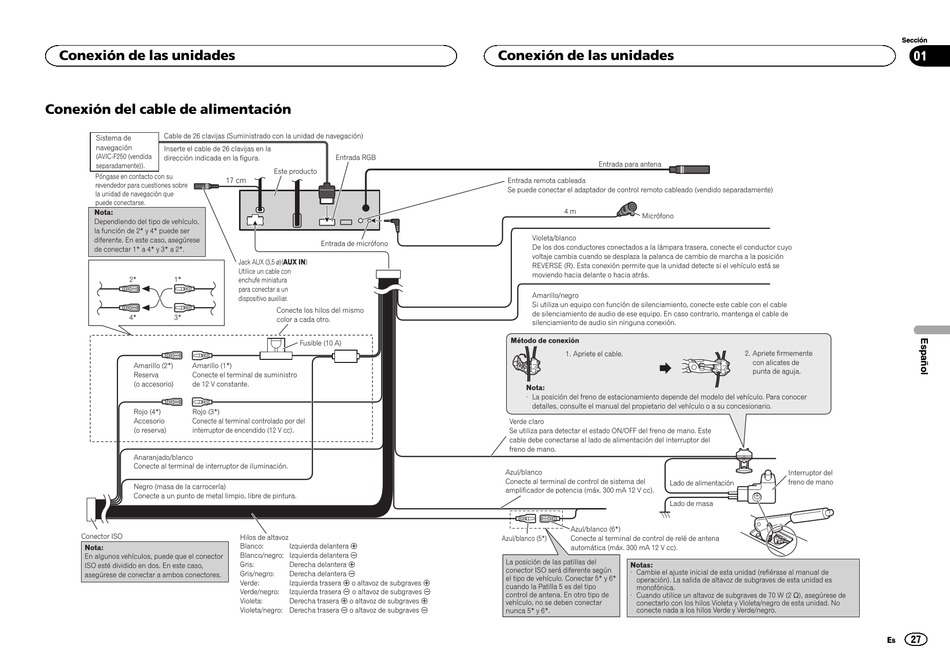

Conexión del cable de alimentación
Cable de 26 clavijas (Suministrado con la unidad de navegación)
Sistema de
navegación
Inserte el cable de 26 clavijas en la
(AVIC-F250 (vendida
dirección indicada en la figura.
separadamente)).
Póngase en contacto con su
revendedor para cuestiones sobre
la unidad de navegación que
puede conectarse.
Nota:
Dependiendo del tipo de vehículo,
la función de 2* y 4* puede ser
diferente. En este caso, asegúrese
de conectar 1* a 4* y 3* a 2*.
2*
1*
4*
3*
Amarillo (2*)
Amarillo (1*)
Reserva
Conecte el terminal de suministro
(o accesorio)
de 12 V constante.
Rojo (4*)
Rojo (3*)
Accesorio
Conecte al terminal controlado por del
(o reserva)
interruptor de encendido (12 V cc).
Anaranjado/blanco
Conecte al terminal de interruptor de iluminación.
Negro (masa de la carrocería)
Conecte a un punto de metal limpio, libre de pintura.
Conector ISO
Nota:
En algunos vehículos, puede que el conector
ISO esté dividido en dos. En este caso,
asegúrese de conectar a ambos conectores.
Entrada RGB
Este producto
17 cm
Entrada de micrófono
Jack AUX (3,5 ø) (AUX IN)
Utilice un cable con
enchufe miniatura
para conectar a un
dispositivo auxiliar.
Conecte los hilos del mismo
color a cada otro.
Fusible (10 A)
Hilos de altavoz
Izquierda delantera 
Blanco:
Blanco/negro: Izquierda delantera 
Derecha delantera 
Gris:
Derecha delantera 
Gris/negro:
Izquierda trasera  o altavoz de subgraves 
Verde:
Izquierda trasera o altavoz de subgraves 
Verde/negro:
Derecha trasera  o altavoz de subgraves 
Violeta:
Violeta/negro: Derecha trasera  o altavoz de subgraves 
Conexión de las unidades
Entrada para antena
Entrada remota cableada
Se puede conectar el adaptador de control remoto cableado (vendido separadamente)
4 m
Micrófono
Violeta/blanco
De los dos conductores conectados a la lámpara trasera, conecte el conductor cuyo
voltaje cambia cuando se desplaza la palanca de cambio de marcha a la posición
REVERSE (R). Esta conexión permite que la unidad detecte si el vehículo está se
moviendo hacia delante o hacia atrás.
Amarillo/negro
Si utiliza un equipo con función de silenciamiento, conecte este cable con el cable
de silenciamiento de audio de ese equipo. En caso contrario, mantenga el cable de
silenciamiento de audio sin ninguna conexión.
Método de conexión
1. Apriete el cable.
Nota:
· La posición del freno de estacionamiento depende del modelo del vehículo. Para conocer
detalles, consulte el manual del propietario del vehículo o a su concesionario.
Verde claro
Se utiliza para detectar el estado ON/OFF del freno de mano. Este
cable debe conectarse al lado de alimentación del interruptor del
freno de mano.
Azul/blanco
Conecte al terminal de control de sistema del
Lado de alimentación
amplificador de potencia (máx. 300 mA 12 V cc).
Lado de masa
Azul/blanco (6*)
Azul/blanco (5*)
Conecte al terminal de control de relé de antena
automática (máx. 300 mA 12 V cc).
La posición de las patillas del
Notas:
conector ISO será diferente según
· Cambie el ajuste inicial de esta unidad (refiérase al manual de
el tipo de vehículo. Conectar 5* y 6*
operación). La salida de altavoz de subgraves de esta unidad es
cuando la Patilla 5 es del tipo
monofónica.
control de antena. En otro tipo de
· Cuando utilice un altavoz de subgraves de 70 W (2 Ω), asegúrese de
vehículo, no se deben conectar
conectarlo con los hilos Violeta y Violeta/negro de esta unidad. No
nunca 5* y 6*.
conecte nada a los hilos Verde y Verde/negro.
Sección
01
2. Apriete firmemente
con alicates de
punta de aguja.
Interruptor del
freno de mano
27
Es
