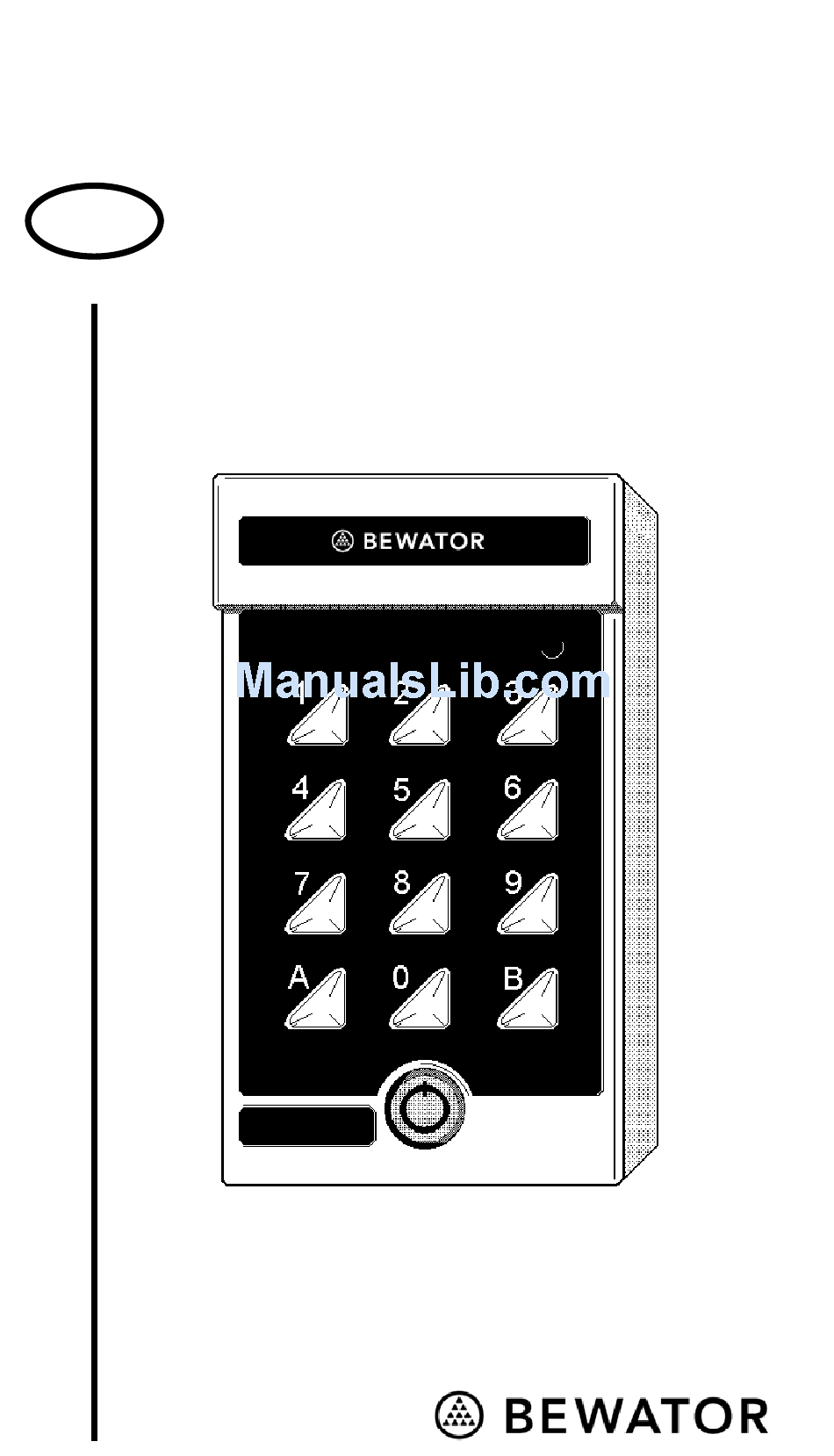

- Page 1 Technical Manual...
- Page 2 Copyright © February 2001 Bewator AB, Solna, Sweden. Material from this manual may only be copied with the consent in writing of Bewator. Bewator reserves the right to alter both the content of the manual and the design of the product.
-
Page 3: Table Of Contents
K42 Installation ..........4 Svenska............5 English ............7 Dansk............. 9 Francais............11 Suomi ............13 Norsk ............15 Deutsch ............17... -
Page 4: K42 Installation
K42 Installation CODE 1 CODE 2 12-24 V IN LOCK EXIT... -
Page 5: Svenska
Svenska Inställning av kod Flytta bygelblocken mitt för de siffror som skall utgöra Kod 1 respektive Kod 2. OBS! Om bara Kod 1 används – bygla mellan 8 och 9. Exempel (se figuren på sidan 4): Kod 1: 0123 Kod 2: 4589 Tidsstyrning av kod En kod kan kopplas bort vissa tider, t ex från ett kopplingsur. - Page 6 Inkoppling av relä Gäller ellås med omvänd funktion. Tekniska data Strömförsörjning: 12-24 V AC/DC. Strömförbrukning: 8 mA i vila. Reläutgång: Potentialfritt växlande relä, max. 1A, 28V DC. Temperaturområde: -35° till +55°C. Omgivningskrav: Inom - eller utomhus (IP54 design). Mått: 140 x 80 x 40 mm (hxbxd). Rekommenderad monteringshöjd 1 200 –...
-
Page 7: English
English Setting the codes Move the jumpers next to the digits that should make up codes 1 and 2 respectively. NOTE! If only one code (Code 1) is to be used, link terminal block nos. 8 and 9 together. Do NOT leave any jumpers off. -
Page 8: Technical Data
Relay terminal blocks For locks with failsafe (power to lock) function, connect lock to terminal 5, not 3. Technical data Power voltage: 12-24 V AC/DC. Power consumption: 8 mA quiescent. Relay output: Voltage free relay, max. 1A, 28V DC Temperature Range: -35° to +55°C. Environment: Indoor –... -
Page 9: Dansk
Dansk Programming av kode Sæt jumperne ud for de tal, som ønskes for kode 1 og kode 2. Hvis kun kode 1 anvendes, så kortslutt terminal 8 og 9. Eksempel (se figuren på side 4): Code 1: 0123 Code 2: 4589 Tidsindstilling Koderne kan frakobles på... - Page 10 Inkobling af relæ For slutblik med omvendt funktion. Tekniske date Strømforsyning: 12-24 V AC/DC. Strømforbrug: 8 mA i hviletilstand. Relækontakt: 1A, 28V DC. Temperaturområde: -35° - +55°C. Mål: 140 x 80 x 40 mm (HxBxD). Anbefalt monteringshøyde 1200 – 1400 mm. Ved planforsænkning anvendes dåse BB3.
-
Page 11: Francais
Francais Réglage du code Amener les cavaliers en face des chiffres qui doivent constituer repectivement le code 1 et le code 2. Si uniquement le code 1 est utilisé, court-circuiter les borniers à vis 8 et 9. Exemple (voir figure à la page 4) : Code 1: 0123 Code 2: 4589 Temporisation du code... - Page 12 Rétro-éclairage Placer le cavalier sur ON pour activer le rétro- éclairage. Fonction relais S’applique pour la gâche électrique avec fonction porte ouverte. Fiche technique Alimentation: 12-24 V AC/DC. Consommation: 8 mA repos. Charge maxi aux bornes du relais: 1A, 28V DC. Température: -35°...
-
Page 13: Suomi
Suomi Koodien asettaminen Aseta oikosulkupalat niiden numeroiden kohdalle mistä koodi 1 ja koodi 2 koostuvat Esimerkiksi (katso kuva): Koodi 1: 0123 Koodi 2: 4589 Koodien aikaohjaus Koodi on mahdollista kytkeä pois tiettyinä aikoina, esim. kellokytkimellä. Kun liittimet 7 ja 9 oikosuljetaan kytkeytyy koodi 1 pois. - Page 14 Relekytkentä Sähkölukossa käänteinen ohjaus. Tekniikka Jännitesyöttö: 12-24 V AC/DC Virrankulutus: 8 mA (lepo). Max. relekuorma: 1A, 28V DC. Käyttölämpötila: -35° ... +55°C. Asennuspaikka: Sisä- tai ulkotiloihin (kotelointiluokka IP54) Mitat: 140 x 80 x 40 mm (kxlxs). Suositeltava asennuskorkeus 1 200 …1 400 mm. Uppoasennus käytä...
-
Page 15: Norsk
Norsk Instilling av kode Sett ”jumpere” parallelt ved de sifrene som skal gjelde som kode på henholdsvis kode 1 og kode 2. Når man ønsker å benytte bare en kode (kode 1) kortsluttes plint nr 8 og 9. Eksempel (se figuren på side 4): Kode 1: 0123 Kode 2: 4589 Tidstyring av kode... - Page 16 Inkopling av relé Gjelder lås med omvendt funksjon Tekniske date Strømforsyning: 12-24 V AC/DC. Strømforbruk: 8 mA passiv. Relékontakt: 1A, 28V DC. Temperaturområde: -35° - +55°C. Mål: 140 x 80 x 40 mm (hxbxd). Anbefalt monteringshøyde 1200 – 1400 mm. Ved infelling bruk BB3 infellingsboks.
-
Page 17: Deutsch
Deutsch Einstellen der Codes Sezten Sie die Brücken auf die Ziffern für Code 1 bzw. Code 2. Wird nur 1 Code gewünscht, Klemmen 8 und 9 verbinden. Beispiel (siehe Abbildung seite 4): Code 1: 0123 Code 2: 4589 Zeitsteurung Die Codes können z.B. durch eine Schaltuhr, abgeschaltet werden: Code 1 durch verbindung der Klemmen 7/9, Code 2 durch 8/9. - Page 18 Relaiskontaktierung Für Ruhestromtüröffner Technische daten Spannungsversorgung: 12-24 V AC/DC. Stromaufnahme: 8 mA Ruhestrom. Maximale Kantaktbelastbarkeit: 1A, 28V DC. Temperaturbereich: -35° - +55°C. Abmeesungen: 140 x 80 x 40 mm (hxbxt). Für Unterputzmontage, bitte das Unterputzghäuse BB3 verwenden.
