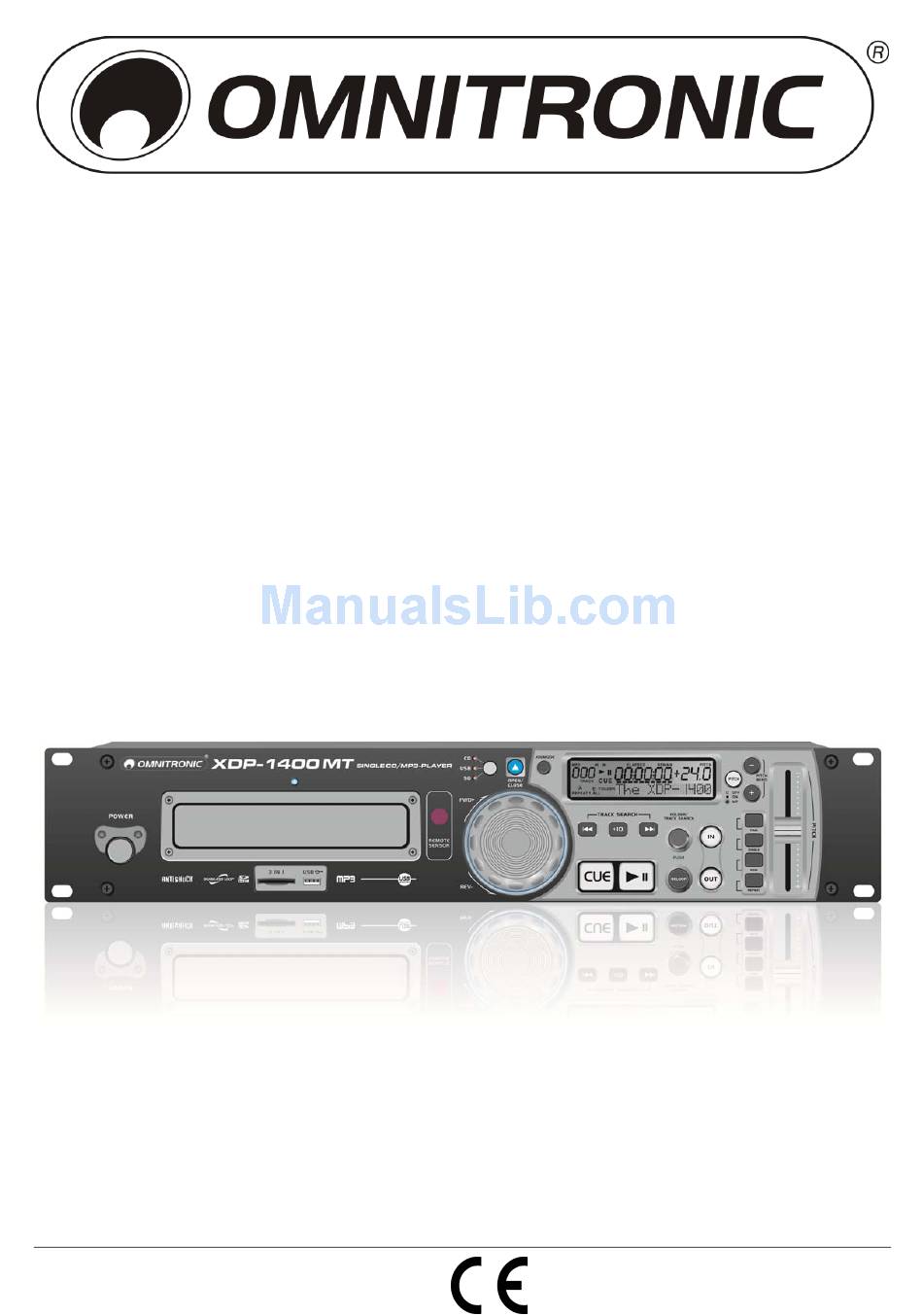

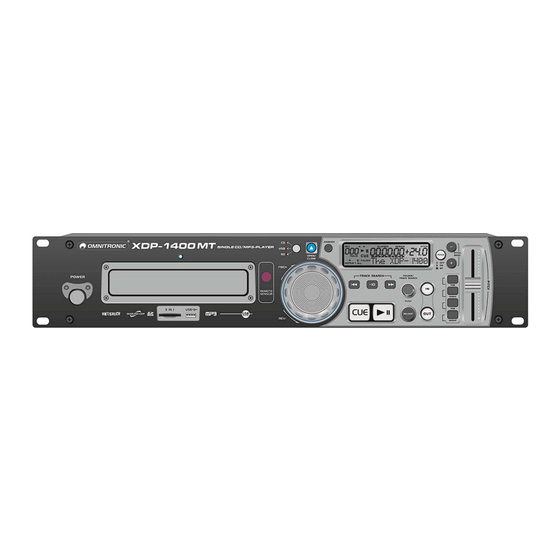

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL XDP-1400MT CD/USB/SD PLAYER © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
- Page 2 2/38 00075259.DOC, Version 1.0...
-
Page 3: Table Of Contents
Inhaltsverzeichnis 1. EINFÜHRUNG ............................... 5 2. SICHERHEITSHINWEISE ..........................5 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................7 4. GERÄTEBESCHREIBUNG .......................... 8 Features ................................. 8 Bedienelemente und Anschlüsse ........................9 Bedienelemente der Fernbedienung......................11 Displayanzeigen ............................12 5. INBETRIEBNAHME ............................ 13 Installation ..............................13 Anschlüsse .............................. - Page 4 11046012 This user manual is valid for the article number: 11046012 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 4/38 00075259.DOC, Version 1.0...
-
Page 5: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC XDP-1400MT entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 6 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.
-
Page 7: Bestimmungsgemässe Verwendung
3. BESTIMMUNGSGEMÄSSE VERWENDUNG Der XDP-1400MT ist speziell konzipiert für DJ-Anwendungen kann aber auch für andere Beschallungszwecke eingesetzt werden (z. B. Restaurants, Fitnessstudios oder Einzelhandel). Das Gerät besitzt eine ganze Reihe von Funktionen, die genau auf die Anforderungen von DJs abgestimmt sind, wie z. regelbare Wiedergabegeschwindigkeit, Cueing,... -
Page 8: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG Features CD-/USB-/SD-Player mit IR-Fernbedienung für DJs • Audio-CD, CD-R, CD-RW, MP3-CD • USB-Schnittstelle für Speichergeräte und tragbare Player • Steckplatz für SD(HC)- und MMC-Speicherkarten • Mastertempo-Funktion (gleichbleibende Tonhöhe bei Geschwindigkeitsänderung) • 40 Sekunden Anti-Shock-Puffer • Alphanumerisches LCD-Display (blau hinterleuchtet) •... -
Page 9: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse CD-Schublade mit LED Taste PITCH [Mastertempo] Zum Einlegen von CDs. Die blaue Kontroll-LED Ein langer Tastendruck aktiviert/deaktiviert den leuchtet, wenn die Schublade geöffnet ist und eine Schieberegler PITCH Mastertempo- CD eingelesen wird. Funktion. Die aktuelle Einstellung wird von der LED angezeigt. - Page 10 Druckregler FOLDER/TRACK SEARCH Netzschalter Drücken Sie den Netzschalter, um das Gerät ein- •Für die Titelsuche drehen Sie den Regler. und auszuschalten. Titelnummer und -name (im MP3-Betrieb) werden im Display eingeblendet. Dann den Regler drücken, um den gewünschten Titel anzuwählen. Speicherkartensteckplatz •...
-
Page 11: Bedienelemente Der Fernbedienung
Netzanschluss Line-Ausgang Stecken Sie hier die beiliegende Netzleitung ein. Audioausgang (Cinch, Links/Rechts) mit Line-Pegel zum Anschluss an Verstärker, Mischpulte bzw. andere Geräte mit Line-Pegel-Eingängen. Bedienelemente der Fernbedienung Tasten [ ] und [ Tasten 3, 4, 8-9, 15-17, 19-22 Für schnellen Vor-/Rücklauf innerhalb eines Titels. -
Page 12: Displayanzeigen
Displayanzeigen Symbole [ ] und [ ] Betrieb mit Titeln im MP3-Format. • [ ] zeigt an, dass der Startpunkt einer Schleife gespeichert ist. • [ ] zeigt an, dass der Endpunkt einer Schleife Wiedergabemodus gespeichert ist. • Beide Symbole leuchten, wenn eine Schleife Symbole [<<] und [>>] abgespielt wird. -
Page 13: Inbetriebnahme
5. INBETRIEBNAHME Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) werden 2 HE benötigt. Das Gerät kann mit vier Schrauben M6 im Rack befestigt werden. -
Page 14: Allgemeine Bedienung
6. ALLGEMEINE BEDIENUNG USB-Geräte und Speicherkarten laden Die Bedienung der beiden Abspieleinheiten ist identisch. Die Bedienung des XDP-1400MT und entfernen kann wahlweise über Tasten Stecken Sie USB-Geräte in den USB- Gerätevorderseite oder über die Fernbedienung Anschluss ein. erfolgen. Diese verfügt allerdings nicht über die •... -
Page 15: Usb-Geräte Und Speicherkarten An-Wählen
USB-Geräte und Speicherkarten an- Titel und Ordner anwählen wählen Um von CD auf ein USB-Gerät oder eine Speicherkarte umzuschalten, drücken Sie den Umschalter CD/USB/SD. • Das Gerät muss sich im Pausemodus befinden. • Die LEDs zeigen Ihnen, welche Quelle aktiviert ist. -
Page 16: Schneller Vor- Und Rücklauf
Schneller Vor- und Rücklauf Wiedergabemodus wählen In der Einstellung Gesamttitelwiedergabe werden Für schnellen Vor- und Rücklauf am Gerät alle Titel fortlaufend wiedergegeben. Drücken Sie aktivieren Sie zunächst die Suchfunktion für am Gerät die Taste SINGLE oder auf der das Jogdial mit einem kurzen Druck auf die Fernbedienung die Taste SGL/CTN, um auf Taste JOGMODE. -
Page 17: Erweiterte Funktionen
7. ERWEITERTE FUNKTIONEN Titel im Takt angleichen (Pitch Bend) Mit der Funktion Pitch Bend lässt sich der Takt Wiedergabegeschwindigkeit verändern eines Titels an den Takt eines zweiten Titels von einer weiteren Signalquelle anpassen (synchroni- Die Wiedergabegeschwindigkeit kann mit dem sieren). Dadurch wird beim Überblenden von Schieberegler PITCH stufenlos um bis zu ±16 % einem zum anderen Titel der Rhythmus nicht verändert werden. -
Page 18: Sprung Zum Liedanfang Oder Einer Bestimmte Stelle (Cueing)
Sprung zum Liedanfang oder einer Endlosschleife abspielen bestimmte Stelle (Cueing) Ein zeitlich unbegrenzter Abschnitt kann beliebig oft ohne Tonunterbrechung wiederholt werden. Um schnell zurück zum Liedanfang oder zu einer Diese Endlosschleife (Seamless Loop) kann bestimmten Stelle springen, lässt sich jederzeit überschrieben werden. Durch Anwählen temporär auf die Taste CUE ein Startpunkt (Cue- des nächsten Titels, Wechseln des Datenträgers Punkt) speichern. -
Page 19: Wiederholfunktion Anwählen
Wiederholfunktion anwählen Taste REPEAT lassen sich zwei verschiedene Wiederholfunktionen anwählen: • erster Tastendruck: ständige Wiederholung des angewählten Titels (Anzeige „REPEAT 1“) • zweiter Tastendruck: ständige Wiederholung aller Titel des Datenträgers (Anzeige REPEAT „ALL“) • dritter Tastendruck: das Gerät schaltet auf normale Musikwiedergabe zurück Eigene Titelabfolge programmieren Sollen ausgewählte Titel in einer bestimmten... -
Page 20: Aktualisieren Der Firmware
Wir empfehlen Ihnen, immer die aktuellste Version in Ihren CD-Player zu laden, um so die größtmögliche Funktionalität verfügbar zu haben. Firmware-Aktualisierungen und Informationen zum Installationsvorgang finden Sie auf der Seite www.omnitronic.com. Um zu überprüfen, mit welcher Firmwareversion das Gerät arbeitet, wechseln Sie zunächst in den USB-Modus. -
Page 21: Technische Daten
11. TECHNISCHE DATEN Spannungsversorgung: 110-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 25 W Typ: CD-/USB-/SD-Player Geeignete CDs: CD/-R/-RW im CD-DA- und MP3-Format (8 und 12 cm) Geeignete Speichermedien: USB-Geräte und SD(HC)-/MMC-Karten bis 32 GB (FAT32) Geschwindigkeitsanpassung: ±4 %, ±8 %, ±16 % Display: Titelrestspielzeit, Titelabspielzeit, Gesamtrestspielzeit (Audio-CD) Dateiname, Ordnername, Titelrestspielzeit, Titelabspielzeit (MP3-Datei) -
Page 22: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC XDP-1400MT. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 23 This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
-
Page 24: Operating Determinations
3. OPERATING DETERMINATIONS The XDP-1400MT has been specially designed for DJ applications but can also be used for various other PA applications (e.g. restaurants, fitness studios or retail locations). The unit features many functions that precisely meet the requirements of DJs, e.g. adjustable pitch, cueing, seamless play of a continuous loop, single title play, search via jog dial or convenient control via IR remote control. -
Page 25: Description
4. DESCRIPTION Features CD/USB/SD player with IR remote control for DJs • Audio CD/CD-R/CD-RW/MP3 CD • USB port for storage media and portable players • SD(HC)/MMC card slot • Master tempo (tonal pitch remains constant when speed is changed) • 40 seconds anti-shock protection •... -
Page 26: Control Elements And Connections
Control elements and connections CD tray with indicator Button PITCH [Master Tempo] For entering CDs. The blue control LED lights when Keep this button pressed for 3 seconds to the tray is opened and during the read-in of the CD. activate/deactivate the slide control PITCH and the master tempo function. - Page 27 Memory card slot Press control FOLDER/TRACK SEARCH Slot for inserting SD(HC) and MMC cards. • Turn the control to browse the titles. Title number and title name (MP3 files only) are indicated in the display. Then press the control to select the USB port desired title.
-
Page 28: Operating Elements Of The Remote Control
Power input Line output Plug in the supplied power cable here. Analog audio output (RCA left/right) with line level for connecting an amplifier, a mixer or other units with line level inputs. Operating elements of the remote control Buttons [ ... -
Page 29: Display Indications
Display indications Symbols [ ] and Operation with titles in the MP3 format. • [ ] indicates that the starting point of a loop has been stored. • [ ] indicates that the end point of a loop has been Play mode stored. -
Page 30: Set Up
5. SET UP Installation Install the unit on a plane surface or in your rack. For 19" (483 mm) rack installation, 2 units are required. You can fix the unit with four screws M6 in the rack. When choosing the installation spot make sure that there is enough space around the unit for ventilation or that heated air from the rack can be passed on to improve heat radiation. -
Page 31: Operation
6. OPERATION Loading and removing USB devices The XDP-1400MT can either be operated via the buttons on the front panel or via the remote and memory cards control. However, via the remote control it is not Insert USB devices into the USB port. possible to browse the folders on a CD or a •... -
Page 32: Selecting Usb Devices And Memory Cards
Selecting USB devices and memory Selecting titles and folders cards To switch from the CD to a USB device or a memory card, press selector switch CD/USB/SD. • The unit must be in pause mode. • The LEDs will verify which source is active. The first long actuation of the button will select the USB port. -
Page 33: Fast Forward And Reverse
Starting playback/pause Switching over the time indication As a basic setting, the display will show the Press the button [►II], to start playback. elapsed time of the current title (indication • The display indicates ►. “ELAPSED”) numerically in minutes, seconds and •... -
Page 34: Advanceced Functions
7. ADVANCECED FUNCTIONS Matching the beat between two titles (Pitch Bend) Pitch adjustment With the function pitch bend, the beat of the The playback speed can be adjusted variably up current title can be matched (synchronized) to the to ±16% with the slide control PITCH. beat of a music piece playing on another player. -
Page 35: Return To The Starting Point Of The Title Or To A Defined Spot (Cueing)
Return to the starting point of the title Playing a continuous loop or to a defined spot (cueing) A section within a title can be repeated as a seamless continuous loop as many times as To quickly jump back to the starting point of the desired. -
Page 36: Selecting The Repeat Function
Selecting the repeat function With the button REPEAT two different repeat functions can be selected: • first actuation of the button: continuous repeat of the selected title (indication "REPEAT 1") • second actuation of the button: continuous repeat of all titles of the data carrier (indication "REPEAT ALL") •... -
Page 37: Firmware Update
The internal software (firmware) of the CD player can be updated. New versions of the firmware will include new features, bug fixes and the optimization of current processes. We suggest to always operate the player with the latest firmware to ensure the highest level of functionality. Visit www.omnitronic.com for firmware updates and information for the installation procedure. -
Page 38: Technical Specifications
11. TECHNICAL SPECIFICATIONS Power supply: 110-240 V AC, 50/60 Hz ~ Power consumption: 25 W Type: CD/USB/SD player Available disc: CD/-R/-RW in CD-DA and MP3 formats (8 and 12 cm) Available storage media: USB devices and SD(HC)/MMC cards up to 32 GB (FAT32) Pitch adjustment: ±4 %, ±8 %, ±16 % Display:...
