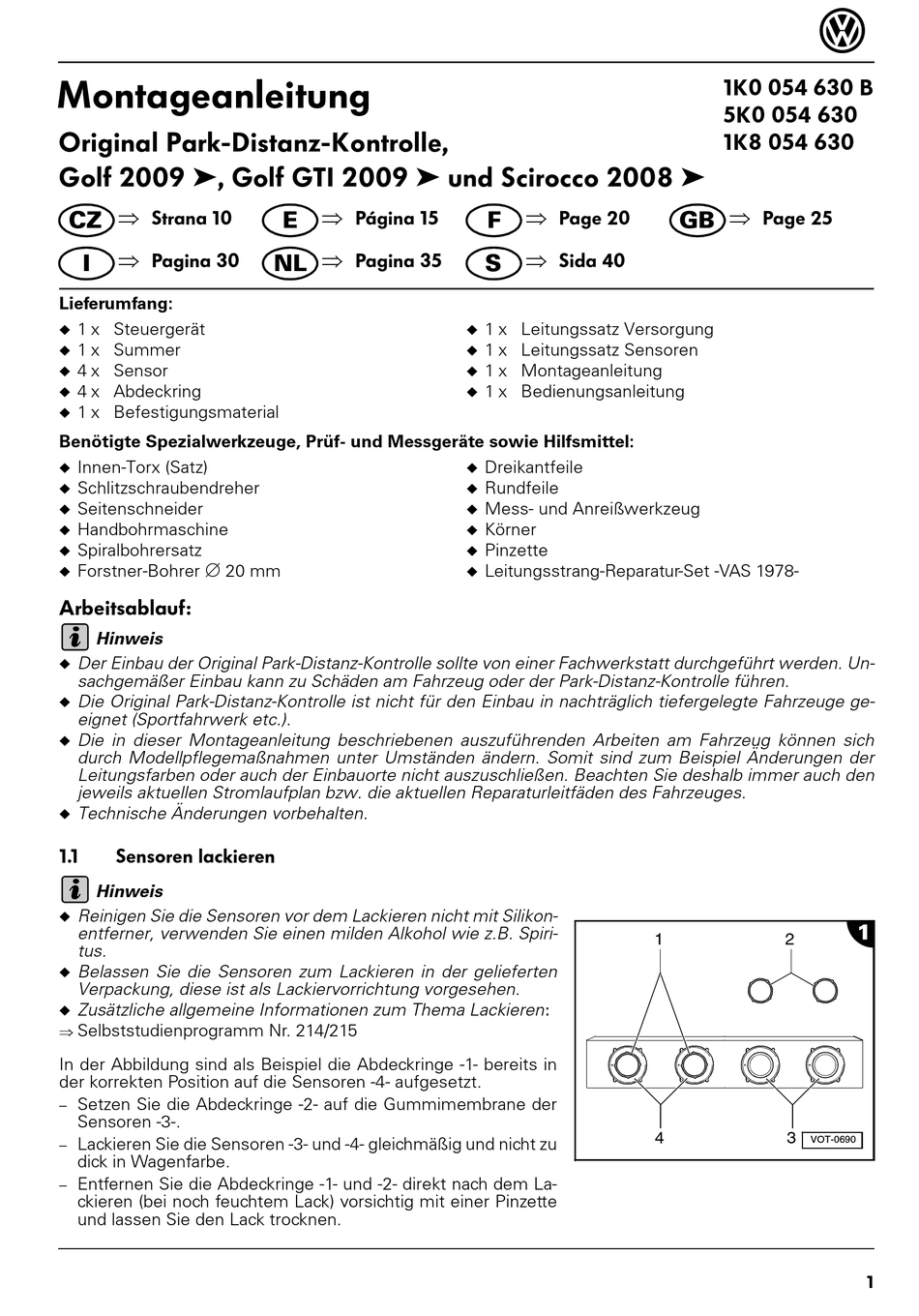

Montageanleitung
Original Park-Distanz-Kontrolle,
Golf 2009 ➤, Golf GTI 2009 ➤ und Scirocco 2008 ➤
Strana 10
CZ
Pagina 30
I
Lieferumfang:
◆
1 x Steuergerät
◆
1 x Summer
◆
4 x Sensor
◆
4 x Abdeckring
◆
1 x Befestigungsmaterial
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel:
◆
Innen-Torx (Satz)
◆
Schlitzschraubendreher
◆
Seitenschneider
◆
Handbohrmaschine
◆
Spiralbohrersatz
∅
◆
Forstner-Bohrer
20 mm
Arbeitsablauf:
Hinweis
◆
Der Einbau der Original Park-Distanz-Kontrolle sollte von einer Fachwerkstatt durchgeführt werden. Un-
sachgemäßer Einbau kann zu Schäden am Fahrzeug oder der Park-Distanz-Kontrolle führen.
◆
Die Original Park-Distanz-Kontrolle ist nicht für den Einbau in nachträglich tiefergelegte Fahrzeuge ge-
eignet (Sportfahrwerk etc.).
◆
Die in dieser Montageanleitung beschriebenen auszuführenden Arbeiten am Fahrzeug können sich
durch Modellpflegemaßnahmen unter Umständen ändern. Somit sind zum Beispiel Änderungen der
Leitungsfarben oder auch der Einbauorte nicht auszuschließen. Beachten Sie deshalb immer auch den
jeweils aktuellen Stromlaufplan bzw. die aktuellen Reparaturleitfäden des Fahrzeuges.
◆
Technische Änderungen vorbehalten.
1.1
Sensoren lackieren
Hinweis
◆
Reinigen Sie die Sensoren vor dem Lackieren nicht mit Silikon-
entferner, verwenden Sie einen milden Alkohol wie z.B. Spiri-
tus.
◆
Belassen Sie die Sensoren zum Lackieren in der gelieferten
Verpackung, diese ist als Lackiervorrichtung vorgesehen.
◆
Zusätzliche allgemeine Informationen zum Thema Lackieren:
Selbststudienprogramm Nr. 214/215
In der Abbildung sind als Beispiel die Abdeckringe -1- bereits in
der korrekten Position auf die Sensoren -4- aufgesetzt.
−
Setzen Sie die Abdeckringe -2- auf die Gummimembrane der
Sensoren -3-.
−
Lackieren Sie die Sensoren -3- und -4- gleichmäßig und nicht zu
dick in Wagenfarbe.
−
Entfernen Sie die Abdeckringe -1- und -2- direkt nach dem La-
ckieren (bei noch feuchtem Lack) vorsichtig mit einer Pinzette
und lassen Sie den Lack trocknen.
Página 15
E
Pagina 35
NL
Page 20
F
Sida 40
S
◆
1 x Leitungssatz Versorgung
◆
1 x Leitungssatz Sensoren
◆
1 x Montageanleitung
◆
1 x Bedienungsanleitung
◆
Dreikantfeile
◆
Rundfeile
◆
Mess- und Anreißwerkzeug
◆
Körner
◆
Pinzette
◆
Leitungsstrang-Reparatur-Set -VAS 1978-
1K0 054 630 B
5K0 054 630
1K8 054 630
Page 25
GB
1
2
4
3
VOT-0690
1
