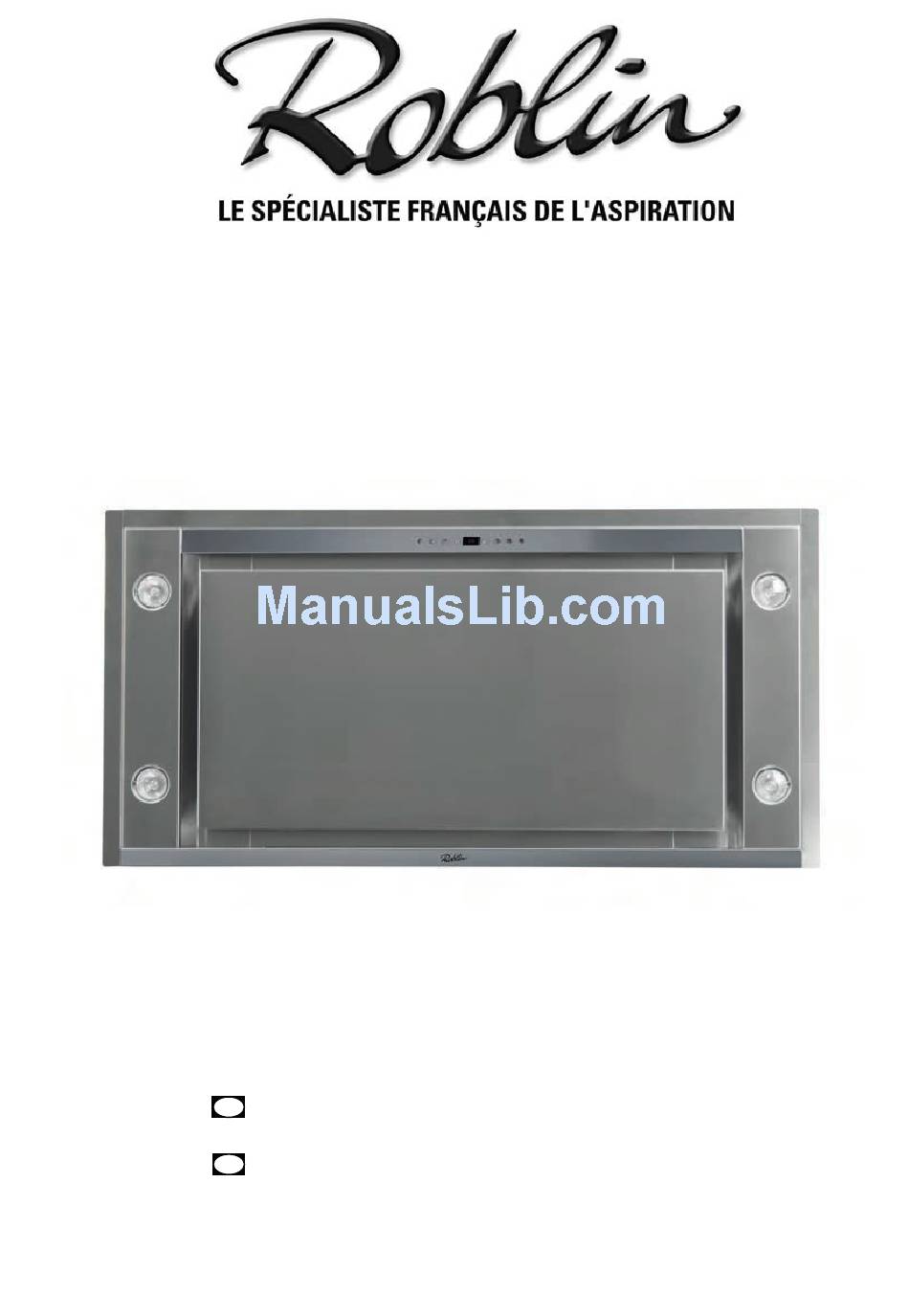

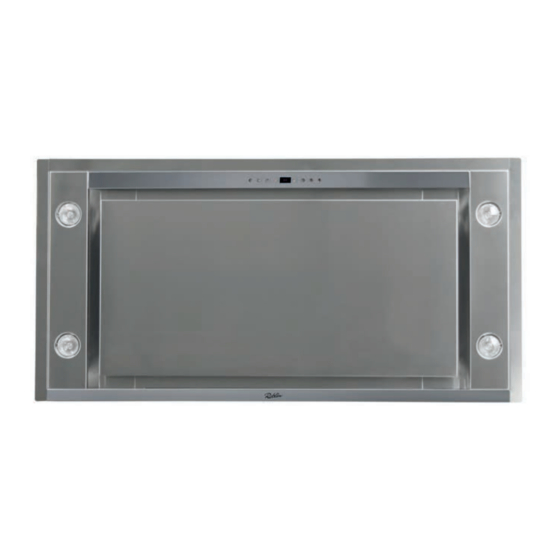

- Page 1 Inspiration 4 FX 1000 - 1400 Mode d’emploi et installation Hotte de Cuisine Instructions for use and installation Cooker Hood...
-
Page 2: Table Of Contents
SOMMAIRE CONTENTS RACCORDEMENT ÉLECTRIQUE ELECTRICAL WIRING CONSEILS D’INSTALLATIONS INSTALLATION ADVICE POSE DE L’APPAREIL FITTING THE APPLIANCE FONCTIONNEMENT OPERATION USEFUL HINTS CONSEILS D’UTILISATIONS ENTRETIEN MAINTENANCE GARANTIE ET SERVICE APRÈS-VENTE GUARANTEE AND AFTER-SALES-SERVICES REMARQUES REMARKS... -
Page 3: Raccordement Électrique
Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la gamme FRANKE. Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation. Afin qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions. -
Page 4: Pose De L'appareil
psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes res- ponsables de leur sécurité. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil. POSE DE L’APPAREIL. - Page 5 Attention : Cette phase du montage doit être réalisée à 2 personnes. e- Raccorder le connecteur du moteur sur la hotte (Fig.7). f- Vérifier les connecteurs du moteur (Fig.9). g- Vérifier le bon fonctionnement de l’éclairage, du moteur et du changement des vitesses d’aspiration.
-
Page 6: Fonctionnement
FONCTIONNEMENT Tableau de commandes Touche Fonction Affichage Allume et éteint le moteur d’aspiration à la der- Indique la vitesse de réglage. nière vitesse d’utilisation. Réduit la vitesse d’exercice. Augmente la vitesse d’exercice. Active le régime intensif à partir de n’importe Affiche HI et le point en bas à... -
Page 7: Conseils D'utilisations
CONSEILS D’UTILISATION. • Pour obtenir une efficacité maximum d’absorption des fumées ou des vapeurs, faire fonctionner l’appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. -
Page 8: Remarques
- L’éclairage : lampes incandescentes, halogènes ... - Les filtres. REMARQUES. Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE. Lorsque ce symbole d’une poubelle à... -
Page 9: Installation Advice
Thank you for buying a FRANKE product which has been manufactured to the highest quality standards to meet your requirements. We recommend you carefully read this booklet in which you will find instructions for installation, hints for use and maintenance. The Instructions for Use apply to several versions of this appliance. - Page 10 or injury and would deem the manufacturers guarantee null and void. IMPORTANT - The wires in this mains lead are coloured in accordance with the following code : green / yellow : earth blue : neutral brown : live As the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows.
- Page 11 e- Check the connectors of the motor (Fig 9). f- Test the lights and the fan motor. g- Fit the metal grease filters and close the deflector. IN THE RECIRCULATION MODE: a- To carry out an inlet for recycling air in the kitchen (Fig.11). b- Connect the ducting 150mm (6 INS) not provided between motors item 6 and the recirculation spigot and secure the connections with appropriate clamping rings or adhesive tape (Fig.
-
Page 12: Operation
OPERATION Control panel Button Function Display Turns the suction motor on and off at the last Displays the speed set speed used. Decrease the working speed. Increase the working speed. Activates intensive speed from any other Displays HI and the bottom right hand spot speed even with the motor off. -
Page 13: Useful Hints
USEFUL HINTS • To obtain the best performance we recommend you to switch ‘ON’ the cooker hood a few minutes (in the boost setting) before you start cooking and you should leave it running for approximately 15 minutes after finishing. •... -
Page 14: Guarantee And After-Sales-Services
GUARANTEE AND AFTER SALES SERVICE • In the event of any malfunction or anomaly, notify your fitter who will have to check the ap- pliance and its connection. • In the event of damage to the mains supply cable, this can only be replaced by at approved repair centre appointed by the manufacturer who will have the required tools and equipment to carry out any repairs properly. - Page 15 Composants Componenti Components Componentes Bauelemente Onderdelen (2 mm) LR03 / AAA / 1,5V...
- Page 16 The wires in this mains ELECTRICAL CONNECTION lead are coloured in ELECTRICAL REQUIREMENTS accordance with the Any permanent electrical installation must comply following code: with the latest I.E.E. Regulations and local Electricity Green & Yellow Earth Board regulations. For your own safety this should be Blue Neutral undertaken by a qualified electrician e.g.
- Page 17 270 W ELEKTRONISCHE STEUERUNG BOITIER COMMANDE PUSCH BUTTON PANEL MULTI-FLACH KABEL LIMANDE COMMANDE FLAT CABLE 4x 5W Maj (Update) Désignation 01.01.2015 INSPIRATION 4 FX 1000 1400 Page 3S_INSPIRATION FX 4_1000 1400_150101...
- Page 18 Sans Moteur 451 / 551 500 / 600 955 / 1355 1000 / 1400 960 / 1360...
- Page 19 1000 / 1400 90° 180° 0° 270°...
- Page 22 90° 180° 0° 270°...
- Page 23 20 mm 1000 / 1400...
- Page 25 90° 0° 180° 270°...
- Page 30 Cadre - Renforcement Frame - Reinforcement Faux - plafond (platre) False ceiling (plaster) Cale - Spacer Faux - plafond (MDF) False ceiling (MDF)
- Page 31 2 x 5 W 2 x 5 W...
- Page 32 Plaque Signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap Réglage serrage charnière Adjustment tightening hinge Einstellung Scharnierfestklemmen Regalazione cerniera serragio Ajuste fricción bisagra Regelen aanspannen scharnier oder...
- Page 33 50800 VILLEDIEU-LES-POËLES - France Tél. 02 33 91 26 50 - Fax 02 33 51 54 79 - e-mail : com.france@roblin.fr For outside France : Tel. +33 (0)2 33 91 26 57 - Fax. : +33 (0)2 33 51 54 79 e-mail : com.export@roblin.fr...
