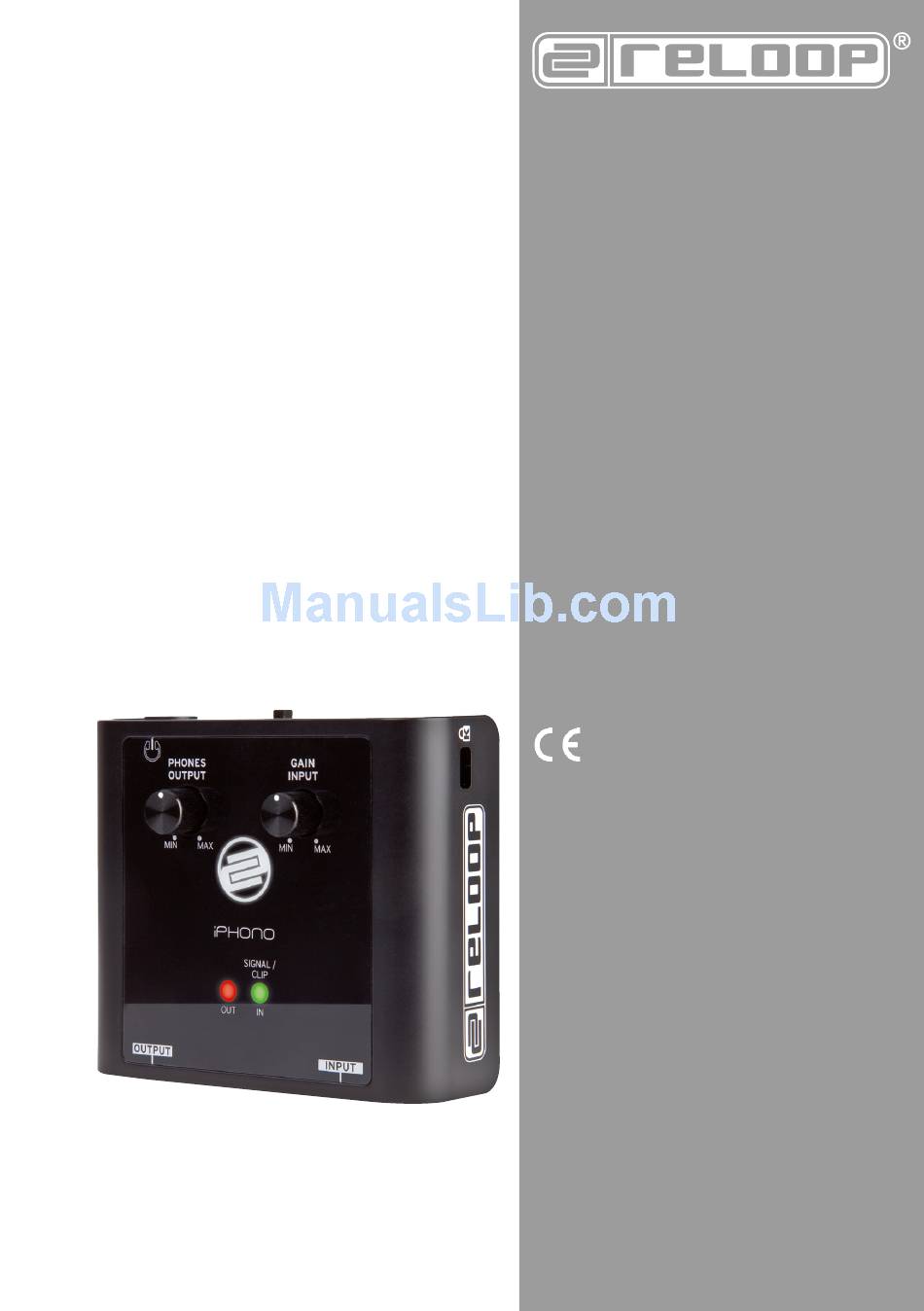

Reloop iPhono 2 Instruction Manual

Professionelles usb-phono/line interface
For more information, please visit reloop.com
Hide thumbs Also See for iPhono 2:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
iPhono 2
Professionelles USB-Phono/Line Interface
Professional USB Phono/Line Interface
Interface professionnelle USB-Phono/Line
2
Bedienungsanleitung
3
ACHTUNG!
4
Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese
5
Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstel-
lung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerä-
5
tes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebs-
geltenden europäischen und nationalen Richtlinien, die Konformität wurde
nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller hinterlegt.
Instruction Manual
8
CAUTION!
For your own safety, please read this operation manual carefully before ini-
10
tial operation! All persons involved in the installation, setting-up, operation,
maintenance and service of this device must be appropriately qualified and
observe this operation manual in detail. This product complies with the requi-
rements of the applicable European and national regulations. Conformity has
been proven. The respective statements and documents are deposited at the
manufacturer.
Mode d'emploi
MAINTENANCE
11
ATTENTION!
Controls
12
13
Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi
avant la première utilisation ! Toutes les personnes chargées de l'installation,
13
de la mise en service, de l'utilisation, de l'entretien et la maintenance de
cet appareil doivent posséder les qualifications nécessaires et respecter les
instructions de ce mode d'emploi. Ce produit est conforme aux directives
européennes et nationales, la conformité a été certifiée et les déclarations
et documents sont en possession du fabricant.
DeUTSch
02-09
10-17
18-25
18
21
Connexions
21
WARNUNG!
Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses
Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!
Configuration ordinateur et logiciels
Exemple d'enregistrement avec Audacity:
WARNING!
To prevent fire or avoid an electric shock do not expose the device to water
or fluids! Never open the housing!
24
ATTENTION !
Afin d'éviter un incendie ou une décharge électrique, veillez à tenir cet
appareil à l'écart des liquides et de l'humidité ! N´ouvrez jamais le boîtier !
Für weiteren Gebrauch aufbewahren!
Keep information for further reference!
Gardez ces instructions pour des utilisations ultérieurs!
www.reloop.com
Reloop Trademark
© 2012
3
6
7
10
14
14
15
20
22
22
23
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the iPhono 2 and is the answer not in the manual?

Questions and answers

Related Manuals for Reloop iPhono 2

Summary of Contents for Reloop iPhono 2

  • Page 1: Table Of Contents

    SAFETY INSTRUCTIONS rements of the applicable European and national regulations. Conformity has been proven. The respective statements and documents are deposited at the manufacturer. APPLICATION IN ACCORDANCE 11 WITH REGULATIONS 11 iPhono 2 Mode d‘emploi MAINTENANCE ATTENTION! Controls Designation Pour votre propre sécurité, veuillez lire attentivement ce mode d‘emploi avant la première utilisation ! Toutes les personnes chargées de l‘installation,...

  • Page 2: Deutsch

    Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden erklärungen und Unterlagen sind beim hersteller hinterlegt. Wir gratulieren Ihnen zum Kauf des Reloop iPhono 2. Vielen Dank, dass Sie unserer Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

  • Page 3: Bestimmungsgemäße Verwendung

    Bei diesem Gerät handelt es sich um ein professionelles Interface mit dem sich analoge Signale, wie beispielsweise von einem Plattenspieler oder einem Kassettendeck, via USB auf einen Computer digital übertragen lassen. Der iPhono 2 ist also dafür prädestiniert alte Schallplatten oder Kassetten auf einem Computer zu archivieren und/oder auf ein beschreibbares Medium wie eine CD zu bren- nen.

  • Page 4: Bedienoberfläche

    BeDIeNoBeRFLäche...

  • Page 5: Bezeichnungen

    Sie noch das Erdungskabel mit der Erdungsschraube -11-. 2. V erbinden Sie nun einen freien USB-Port Ihres Computers (PC/Mac ab Version 1.0 / 2.0 kompatibel) mit dem USB-Anschluss -7- vom iPhono 2. Verwenden Sie dazu das beiliegende USB-Kabel. Falls Sie das Eingangssignal akustisch mittels einem Computer (Software Playthrough) überwachen möchten, haben Sie die Möglichkeit per Cinch an den Line-Ausgangsbuchsen -10- eine Abhöranlage, wie beispielsweise eine Stereoanlage anzuschließen.

  • Page 6: Computer- & Softwareeinstellungen

    - 512 MB RAM Computer und iPhono 2 verbinden Fahren Sie Ihren Computer wie gewohnt hoch. Verbinden Sie danach das iPhono 2 USB-Kabel mir Ih- rem Computer und dem USB-Anschluss -7- am iPhono 2. Ihr Computer sollte nun automatisch, ohne Installation von speziellen Treibern, das iPhono 2 erkennen.

  • Page 7: Albumaufnahmen Mit Audacity

    Bitte beachten Sie, dass bei einer erstinbetriebnahme von Audacity lediglich die „Save as...“ option verfügbar ist. Aufnahme - schließen Sie Ihren Plattenspieler, wie oben beschrieben, an den iPhono 2 an. - klicken Sie auf das Record Symbol und die Aufnahme beginnt.

  • Page 8: Technische Daten

    Phono 70 dB Line 75 dB USB: A/D & D/A Wandler 16-bit Interface USB 1.1 oder USB 2.0 mit FullDuplex Unterstützung Stromversorgung: 5 V DC Abmessungen: 80 x 74 x 33 mm Gewicht: 0,094 kg ohne Netzteil ReLooP WüNSchT IhNeN NUN VIeL SPASS! Reloop - Solution for DJs Global Distribution GmbH Schuckertstraße 28 48153 Muenster Germany Fax +49.251.6099368 www.reloop.com...

  • Page 10: Operation Manual

    The respective statements and documents are deposited at the manufacturer. Congratulations on purchasing your Reloop iPhono 2. Thank you for placing your trust in our disc jockey technology. Before operating this equipment we ask you to carefully study and observe all instructions.

  • Page 11: Application In Accordance

    - This device is a professional interface to digitally transmit analogue signals such as, for example, from a turntable or a tape deck via USB to a computer. The iPhono 2 is ideal for archiving old vinyl or tapes on a computer and/or for burning onto a writable medium like a CD. The device is hooked up between a signal source and a computer.
  • Page 12 coNTRoLS...

  • Page 13: Designation

    If you want to monitor the input signal through your computer (software playthrough) you can con- nect a stereo system via RCA for example to the Line Output -10-. Here you can solely monitor the output signal of your computer. You can also use iPhono 2 as normal computer soundcard for play- back.

  • Page 14: Computer & Software Settings

    USB adjustments or contact technical support. Software Settings Now that your iPhono 2 has been registered as external sound card you have to adjust the iPhono 2 as standard device for sound recordings in the system settings of your operating system.

  • Page 15: Recording Albums With Audacity

    5. Select Audio I/O tab. - Under Playback, Device, select “USB AUDIO CODEC“ - Under Recording, Device, select “USB AUDIO CODEC - Under Recording, Channels, select 2(Stereo) - Check the box marked “Play other tracks while recording new one“ - Check the box marked “Software Playthrough“ RecoRDING ALBUMS WITh AUDAcITy Saving a project - Audacity writes all the changed and recorded audio to a directory called Projectname_data, which...

  • Page 16: Technical Information

    S/N ratio: Phono 70 dB Line 75 dB USB: A/D & D/A converter 16 bit Interface USB 1.1 or USB 2.0 with FullDuplex support Power supply: 5 V DC Dimensions: 80 x 74 x 33 mm Weight: 0.094 kg (without mains adapter) hAVe FUN WITh yoUR ReLooP! Reloop - Solution for DJs Global Distribution GmbH Schuckertstraße 28 48153 Muenster Germany Fax +49.251.6099368 www.reloop.com...

  • Page 18: Français Mode D'emploi

    été certifiée et les déclarations et documents sont en possession du fabricant. Nous vous félicitons d‘avoir choisi la console de mixage Reloop iPhono 2, preuve de la confiance que vous accordez à notre technologie pour Disc Jockey. Avant la mise en service, nous vous prions de lire attentivement ce mode d‘emploi et de respecter les instructions pendant l‘utilisation.

  • Page 19: Utilisation Conforme

    - Cet appareil est une interface professionnelle permettant la transmission de signaux analogiques, par exemple d‘une platine vinyle ou cassette, vers un ordinateur via USB. Iphono 2 est donc tout spéciale- ment indiqué pour l‘archivage numérique de disques vinyles ou de cassettes sur un ordinateur ou sur un support enregistrable tel qu‘un CD.

  • Page 20: Panneau De Commande

    PANNeAU De coMMANDe...

  • Page 21: Désignation

    DéSIGNATIoN: Protection antivol : fente de sécurité Kensington Régleur de volume (casque) 3. Amplification d‘entrée du signal (gain) 4. Témoin d‘état USB DEL d‘état (sortie du signal) DEL d‘état (entrée du signal & clip) Port USB 8. Sélecteur Phono/Line 9. Connecteur de casque (computer monitoring / interface carte son) 10. Prises de sortie audio (coaxiales - computer monitoring / interface carte son) Vis de mise à la terre 12. Prises d‘entrée Phono/Line (coaxiales) coNNeXIoNS Commencer par brancher la source de signal devant être enregistrée (par exemple platine vinyle ou...
  • Page 22 échoue, reportez-vous à la documentation de votre ordinateur pour les paramétrages généraux USB ou consultez l‘assistance technique. 3. C onfiguration logicielle Étant donné que votre interface iPhono 2 est enregistrée en tant que carte de son externe, vous devez la spécifier en tant qu‘équipement par défaut dans la configuration de votre système d‘exploitation. exemple Windows XP ©: „Configuration“...

  • Page 23: Enregistrement D'album Avec Audacity

    NoTe! Veuillez tenir compte qu‘à la première utilisation d‘Audacity, seule l‘option „Save as...“ est disponible. 2. Enregistrement - Raccorder la platine vinyle à l‘iPhono 2 comme décrit plus haut. - Cliquer sur le symbole Record pour lancer l‘enregistrement.

  • Page 24: Caractéristiques

    Interface USB 1.1 ou USB 2.0 avec prise en charge FullDuplex Alimentation électrique : 5 V DC Dimensions : 80 x 74 x 33 mm Poids : 0,094 kg sans bloc d‘alimentation ReLooP VoUS SoUhAITe BeAUcoUP De PLAISIR AVec VoTRe coNSoLe ! Reloop - Solution for DJs Global Distribution GmbH Schuckertstraße 28 48153 Muenster Germany Fax +49.251.6099368...
