Portable Generator
Operator's Manual
This generator is rated in accordance with CSA (Canadian Standards Association) standard C22.2 No. 100-04
(motors and generators) and PGMA (Portable Generator Manufacturers' Association) standard PGMA G200
(Standard for Testing and Validating Performance of Portable Generators).
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
MILWAUKEE, WISCONSIN, U.S.A.
Manual No. 80009931 Revision -
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for PowerBoss 030542
Summary of Contents for PowerBoss 030542

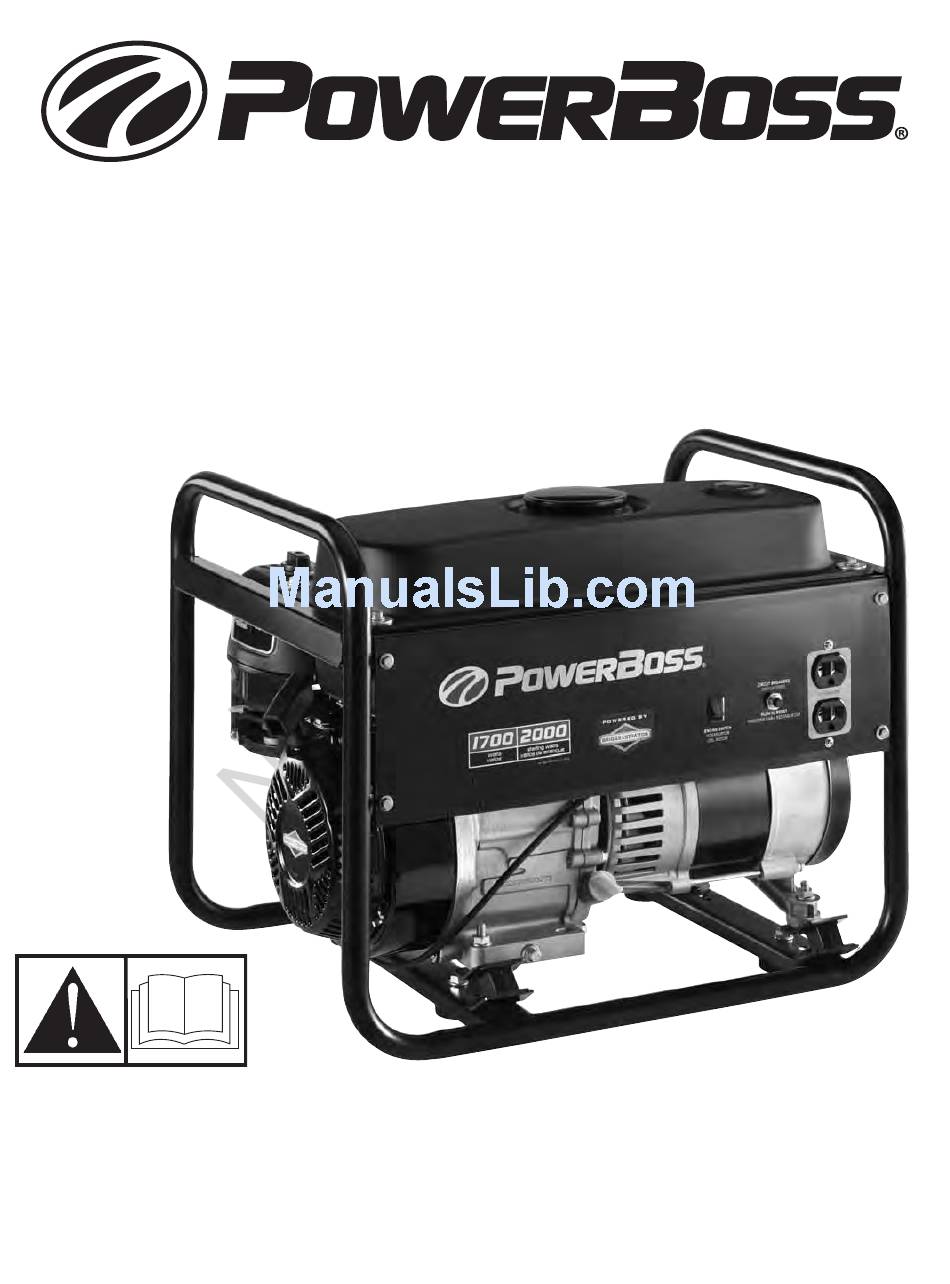

- Page 1 Portable Generator Operator’s Manual This generator is rated in accordance with CSA (Canadian Standards Association) standard C22.2 No. 100-04 (motors and generators) and PGMA (Portable Generator Manufacturers’ Association) standard PGMA G200 (Standard for Testing and Validating Performance of Portable Generators). BRIGGS &...
- Page 2 Thank you for purchasing this quality-built PowerBoss® generator. We are pleased that you’ve placed your confidence in the PowerBoss brand. When operated and maintained according to the instructions in this manual, your PowerBoss generator will provide many years of dependable service.
-
Page 3: Table Of Contents
Table of Contents Operator Safety ....... . . 4 Equipment Description......... 4 Important Safety Information. -
Page 4: Operator Safety
You must also make sure that the related accessories contain chemicals known to the State procedure, work method or operating technique that you of California to cause cancer, birth defects or other choose does not render the generator unsafe. reproductive harm. Wash hands after handling. www.powerboss-equipment.com... - Page 5 WARNING Fuel and its vapors are extremely flammable and explosive which could cause burns, fire or explosion resulting in death or serious injury. WHEN ADDING OR DRAINING FUEL • Turn generator engine OFF and let it cool at least 2 minutes before removing fuel cap.
- Page 6 • Disconnect the spark plug wire from the spark plug and place -equipment sparks, smokes, or emits flames; the wire where it cannot contact spark plug. -unit vibrates excessively. WHEN TESTING FOR ENGINE SPARK • Use approved spark plug tester. • DO NOT check for spark with spark plug removed. www.powerboss-equipment.com...
-
Page 7: Assembly
NOTICE Use of unapproved fuels could damage generator Assembly and voids warranty. • DO NOT use unapproved gasoline such as E15 and E85. Your generator is ready for use after it has been properly • DO NOT mix oil in gasoline or modify engine to run on alternate fuels. serviced with the recommended fuel and oil. -
Page 8: Generator Location
Risk of Fire Clearances WARNING Exhaust heat/gases could ignite combustibles, structures or damage fuel tank causing a fire, resulting in death or serious injury. • Keep at least 5 ft. (1.5 m) clearance on all sides of generator including overhead. www.powerboss-equipment.com... -
Page 9: Features And Controls
Features and Controls Read this Operator’s Manual and safety rules before operating your generator. Compare the illustrations with your generator, to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference. A - Fuel Tank — Capacity of two (2.0) U.S. gallons (7.6 l). J - Fuel Shutoff Lever —... -
Page 10: Cord Sets And Receptacles
NOTICE Receptacles may be marked with rating value greater than generator output capacity. • NEVER attempt to power a device requiring more amperage than generator or receptacle can supply. • DO NOT overload the generator. See Don’t Overload Generator. www.powerboss-equipment.com... -
Page 11: Operation
Operation WARNING Exhaust heat/gases could ignite combustibles, structures or damage fuel tank causing a fire, resulting in death or Starting the Engine serious injury. Disconnect all electrical loads from the generator. Use the Contact with muffler area could cause burns resulting in following start instructions: serious injury. -
Page 12: Cold Weather Operation
• ALWAYS place this product downwind and point the engine exhaust away from occupied spaces. If you start to feel sick, dizzy, or weak while using this product, shut it off and get to fresh air RIGHT AWAY. See a doctor. You may have carbon monoxide poisoning. www.powerboss-equipment.com... -
Page 13: Don't Overload Generator
Don’t Overload Generator NEVER add more loads than the generator capacity. Take special care to consider surge loads in generator capacity, as Capacity described above. You must make sure your generator can supply enough Wattage Reference Guide rated (running) and surge (starting) watts for the items you will power at the same time. -
Page 14: Maintenance
• Disconnect the spark plug wire from the spark plug and place better and last longer. the wire where it cannot contact spark plug. WHEN TESTING FOR ENGINE SPARK • Use approved spark plug tester. • DO NOT check for spark with spark plug removed. www.powerboss-equipment.com... - Page 15 NOTICE Overfilling with oil could cause the engine to not start, or hard starting. Oil Recommendations • DO NOT overfill. We recommend the use of Briggs & Stratton Warranty • If over the FULL mark on dipstick, drain oil to reduce oil level to Certified oils for best performance.
- Page 16 • DO NOT tamper with governor spring, links or other parts to increase engine speed. Generator supplies correct rated frequency and voltage when running at governed speed. 5. Install spark plug and tighten firmly. • DO NOT modify generator in any way. www.powerboss-equipment.com...
-
Page 17: Storage
Storage Change Engine Oil While engine is still warm, drain oil from crankcase. Refill The generator should be started at least once every seven with recommended grade. See Changing Engine Oil. days and allowed to run at least 30 minutes. If this cannot be done and you must store the unit for more than 30 days, use Other Storage Tips the following guidelines to prepare it for storage. -
Page 18: Troubleshooting
13. Contact authorized service facility. 1. Load is too high. 1. See Don't Overload Generator. Engine lacks power. 2. Dirty air filter. 2. Replace air filter. Engine "hunts" or falters. Carburetor is running too rich or too lean. Contact authorized service facility. www.powerboss-equipment.com... -
Page 19: Warranty
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC PORTABLE GENERATOR OWNER WARRANTY POLICY Effective September 1, 2012; replaces all undated Warranties and all Warranties dated before September 1, 2012. LIMITED WARRANTY Briggs & Stratton warrants that, during the warranty period specified below, it will repair or replace, free of charge, any part that is defective in material or workmanship or both. -
Page 20: Specifications
* This generator is rated in accordance with CSA (Canadian Standards Association) standard C22.2 No. 100-04 (motors and generators) and PGMA (Portable Generator Manufacturers’ Association) standard PGMA G200 (Standard for Testing and Validating Performance of Portable Generators). Briggs & Stratton Power Products Group, LLC P.O. Box 702 Milwaukee, Wisconsin, 53201-0702 U.S.A. (800) 743-4115 www.powerboss-equipment.com... - Page 21 Generador portátil Manual del Operario Este generador está clasificado conforme a la norma C22.2 N.º 100-04 (motores y generadores) de la Asociación Canadiense de Normas (Canadian Standards Association, CSA) y la norma PGMA G200 (norma para la evaluación y validación del rendimiento de los generadores portátiles) de la Asociación de Fabricantes de Generadores Portátiles (Portable Generator Manufacturers’...
- Page 22 Muchas gracias por comprar este generador PowerBoss® de gran calidad. Nos alegra que haya depositado su confianza en la marca PowerBoss. Siempre que sea utilizado de acuerdo con las instrucciones de este manual, su generador PowerBoss le proporcionará muchos años de buen funcionamiento.
- Page 23 Tabla de Contenido Seguridad de operario ......4 Descripción del equipo ........4 Información importante de seguridad .
-
Page 24: Seguridad De Operario
ADVERTENCIA El escape del motor de este producto contiene elementos químicos reconocidos en el Estado de California por producir cáncer, defectos de nacimiento u otros daños de tipo reproductivo. www.powerboss-equipment.com... - Page 25 ADVERTENCIA El combustible y sus vapores son extremadamente inflamables y explosivos, lo que podría provocar quemaduras, incendios o explosiones; así como lesiones graves o incluso la muerte. CUANDO ANADA COMBUSTIBLE O VACÍE EL DEPÓSITO • DETENGA el motor del generador y déjelo enfriar durante al menos 2 minutos antes de quitar el tapón de combustible.
- Page 26 • Siempre desconecte el alambre de la bujía y colóquelo donde no pueda entrar en contacto con la bujía. CUANDO PRUEBE LA BUJÍA DEL MOTOR • Utilice un comprobador de bujías homologado. • NO comprueba la chispa sin la bujía instalada. www.powerboss-equipment.com...
-
Page 27: Montaje
Montaje Agregue combustible El combustible debe reunir los siguientes requisitos: Su generador requiere de ciertos procedimientos de montaje y solo estará listo para ser utilizado después de haberle • Gasolina sin plomo limpia y nueva. suministrado servicio con el combustible y aceite •... -
Page 28: Ubicación Del Generador
• Deje un espacio mínimo de 1.5 m (5 pies) alrededor del • NO permita que personas descalificadas o niños operen o generador, incluida la parte superior. sirvan al generador. www.powerboss-equipment.com... -
Page 29: Controles Y Características
Controles y características Lea este Manual del Operario y reglas de seguridad antes de poner en marcha su generador. Compare las ilustraciones con su generador, para familiarizarse con la ubicación de los diversos controles y ajustes. Guarde este manual para futuras consultas. A - Tanque del Combustible —... -
Page 30: Juegos De Cordones Y Enchufes Conectores
• NUNCA intente conectar un dispositivo que requiera más amperaje del que el generador o la toma eléctrica pueden suministrar. • NO sobrecargar el generador. Véase No sobrecargar el generador. www.powerboss-equipment.com... -
Page 31: Operando
Operando es correcto. La unidad puede equiparse con un dispositivo de protección de bajo nivel de aceite. En caso afirmativo, el nivel del aceite debe ser adecuado para que el motor arranque. Encienda el motor ADVERTENCIA Los gases y el calor de escape Desconecte todas las cargas eléctricas del generador. -
Page 32: Operación Durante Un Clima Frío
Ubicación del generador. Evite que los gases de escape entren en un espacio cerrado a través de las ventanas, de construcción para conseguir materiales no combustibles puertas, tomas de aire de ventilación u otras aberturas. con una resistencia al fuego de al menos una hora. www.powerboss-equipment.com... -
Page 33: No Sobrecargar El Generador
AVISO Asegúrese de que la estructura de protección se pueda 3. Permita que la salida del generador se estabilice (el mover fácilmente para adaptarla a la dirección del viento. motor funciona suavemente y el aparato funciona adecuadamente). 2. NO encierre el generador más de lo que se muestra en la figura. -
Page 34: Mantenimiento
CUANDO PRUEBE LA BUJÍA DEL MOTOR Control de emisiones • Utilice un comprobador de bujías homologado. Cualquier establecimiento o individuo especializado en la • NO comprueba la chispa sin la bujía instalada. reparación de motores que no sean de automoción puede www.powerboss-equipment.com... - Page 35 AVISO El llenado de aceite en exceso podría impedir el Aceite arranque del motor o provocar dificultades de arranque. Recomendaciones sobre el aceite • NO llene en exceso. Para obtener el mejor rendimiento, recomendamos utilizar • Si el nivel de aceite está por encima de la marca FULL (LLENO) de aceites certificados con garantía Briggs &...
- Page 36 Consulte Especificaciones. 4. Compruebe la separación del electrodo con un calibrador de alambre y ajuste el espacio de la bujía a la medida recomendada si fuera necesario (véase Especificaciones). 5. Instale la bujía y apriete firmemente. www.powerboss-equipment.com...
-
Page 37: Almacenamiento
Ajuste del carburador ADVERTENCIA El combustible y sus vapores son El carburador de este motor es de baja emisión. Está extremadamente inflamables y equipado con una válvula de mezcla de ralentí no ajustable y, explosivos, lo que podría provocar en algunos casos, con ralentí regulado. Los niveles de ralentí quemaduras, incendios o explosiones;... -
Page 38: Resolución De Problemas
Al motor le hace falta potencia. 2. Filtro de aire sucio. 2. Reemplace el filtro de aire. El motor "no funciona Carburador con mezcla de aire-combustible muy Contacte el distribuidor de servicio autorizado. rica o muy pobre. continuamente" o se detiene. www.powerboss-equipment.com... -
Page 39: Garantía
POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE GENERADOR PORTÁTIL BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC Fecha de entrada en vigor: 1 de septiembre de 2012; sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de septiembre de 2012. GARANTÍA LIMITADA Briggs &... -
Page 40: Especificaciones Del Producto
(Canadian Standards Association, CSA) y la norma PGMA G200 (norma para la evaluación y validación del rendimiento de los generadores portátiles) de la Asociación de Fabricantes de Generadores Portátiles (Portable Generator Manufacturers’ Association, PGMA). Briggs & Stratton Power Products Group, LLC P.O. Box 702 Milwaukee, Wisconsin, 53201-0702 U.S.A. (800) 743-4115 www.powerboss-equipment.com...
