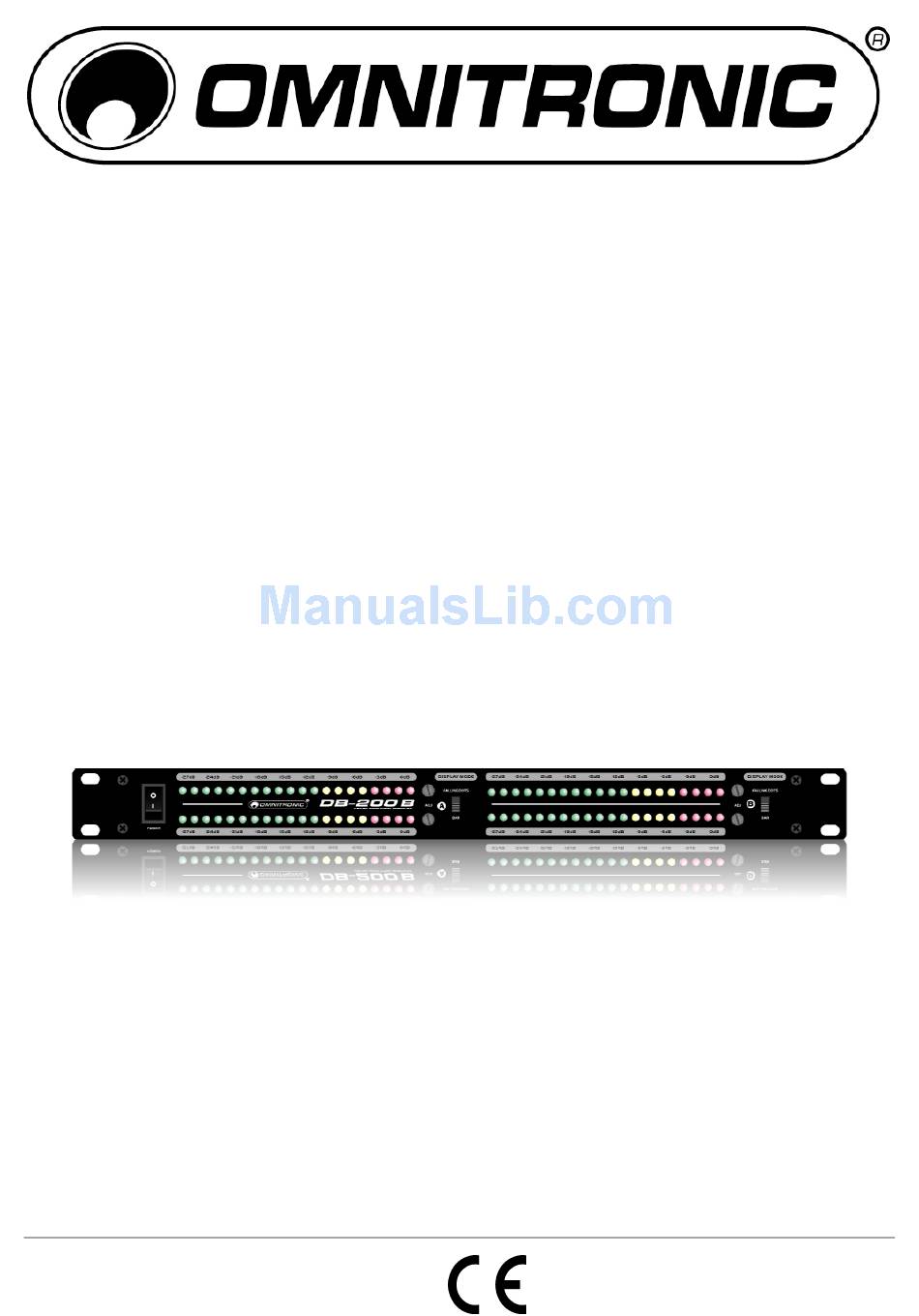

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL DB-200 I DB-200B Decibel Level Meter © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
10453014, This user manual is valid for the article numbers: 10453016 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/15 00047028.DOC, Version 1.0... - Page 3 3/15 00047028.DOC, Version 1.0...
-
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für das OMNITRONIC Dezibel-Level-Meter DB-200 bzw. DB-200B entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 5: Bestimmungsgemässe Verwendung
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. -
Page 6: Gerätebeschreibung
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Page 7: Bedienelemente Und Anschlüsse
4.2 Bedienelemente und Anschlüsse Diese Anleitung beschreibt exemplarisch das Modell DB-200B. Das Modell DB-200 ist baugleich. Netzschalter Anzeigemodus DOT/BAR Schaltet das Gerät ein- und aus. Umschalter für den Anzeigemodus der LEDs. • Position DOT (Punktanzeige): Es leuchten nur jeweils zwei LEDs, die sich mit dem Audiopegel nach links und LED-Pegelanzeigen rechts bewegen. -
Page 8: Installation
Wärmeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden am Gerät führen. 5.2 Anschlüsse Schalten Sie das DB-200 bzw. DB-200B vor dem Anschließen von Geräten aus. 1. Schließen Sie Ihre Signalquellen, deren Pegel angezeigt werden sollen (z.B. Mischpulte, Effektgeräte, Abspieleinheiten) über Cinch-Kabel an die Stereo-Eingänge AUDIO IN A und B an. Achten Sie darauf, dass die rechts/links Belegung (Steckerfarbe rot/weiß) an den Geräten übereinstimmt. -
Page 9: Reinigung Und Wartung
7. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Page 10: Introduction
- download the latest version of the user manual from the Internet 1 INTRODUCTION Thank you for having chosen the OMNITRONIC decibel level meter DB-200 or DB-200B. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. -
Page 11: Operating Determinations
Always plug in the power unit least. Make sure that the power-switch is set to OFF position before you connect the device to the mains. Keep away from heaters and other heating sources! If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. -
Page 12: Description
If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, etc. 4 DESCRIPTION 4.1 Features 2-channel level display for audio signals... -
Page 13: Operating Elements And Connections
4.2 Operating elements and connections This user manual describes the DB-200B as a reference. The DB-200 is identical. Power on/off Display mode DOT/BAR Turns the unit on and off. Selector switch for the display mode of the LEDs. • Position DOT (dot display): Only two LEDs will light up and move with the audio level to the left and to the right. -
Page 14: Installation
Steady overheating will damage your device. 5.2 Connections Switch off the DB-200 or DB-200B prior to connecting any units or to changing any existing connections. Connect the signal sources of which the level is to be displayed (e.g. mixers, effect units, playback units) via RCA cables to the stereo inputs AUDIO IN A and B. -
Page 15: Technical Specifications
8 TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~, via supplied power unit Power consumption: Input sensitivity: approx. 350 mV to 7 V Display range: -27 dB - 0 dB (in 3 dB steps) Audio inputs: 2x stereo RCA Audio oututs: 2x stereo RCA Dimensions (LxWxH):...
