Summary of Contents for Omnitronic LH-068

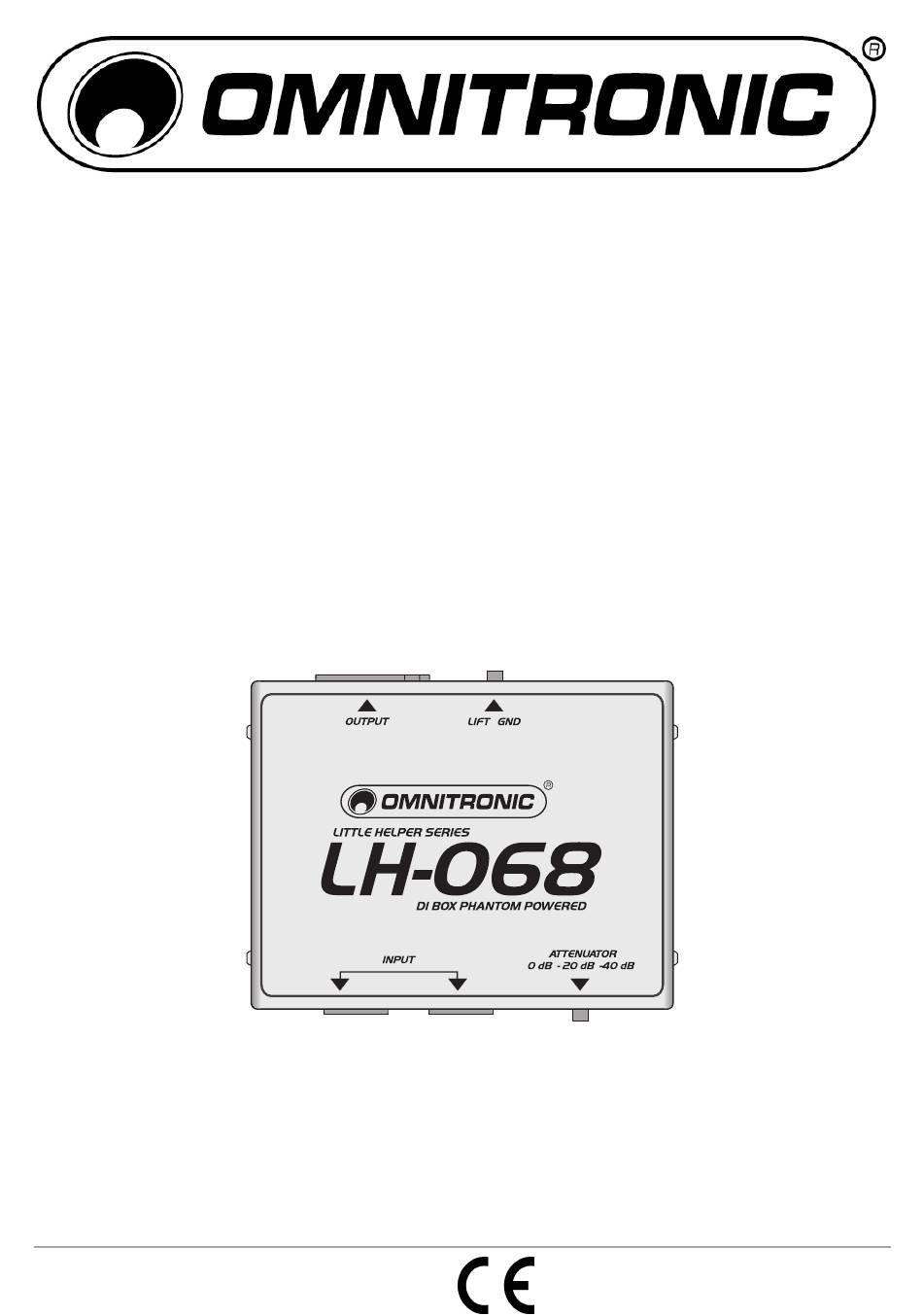

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LH-068 DI BOX © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
- Page 2 2/12 00052742.DOC, Version 1.1...
-
Page 3: Table Of Contents
10355068 This user manual is valid for the article number: 10355068 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/12 00052742.DOC, Version 1.1... -
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für die OMNITRONIC DI-Box LH-068 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 5: Sicherheitshinweise
2. SICHERHEITSHINWEISE Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. -
Page 6: Bestimmungsgemässe Verwendung
Die DI-Box (Direct Injection) LH-068 dient zum bestmöglichen Anschluss eines Musikinstruments mit hochohmigem, unsymmetrischem Ausgang an einen niederohmigen, symmetrischen Eingang eines Mischpults. Die LH-068 ist eine aktive DI-Box, die das Signal jederzeit unabhängig der Impedanz des angeschlossenen Geräts überträgt. Durch die symmetrische Verbindung zum Mischpult werden auch bei langen Kabelwegen Signalstörungen wie Brummen oder Rauschen vermieden. -
Page 7: Inbetriebnahme
4. INBETRIEBNAHME 5.1 Anschlüsse herstellen Schalten Sie zunächst die anzuschließenden Geräte aus oder stumm, um Schaltgeräusche zu vermeiden. 4.1 Signalquelle anschließen 1. Schließen Sie den unsymmetrischen Ausgang Ihres Musikinstruments über einen 6,3-mm- Klinkenstecker an eine der beiden Eingangsbuchsen an. Beide Signaleingänge sind parallel geschaltet, d. -
Page 8: Reinigung Und Wartung
5. REINIGUNG UND WARTUNG Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ- lich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. -
Page 9: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC DI box LH-068. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 10: Safety Instructions

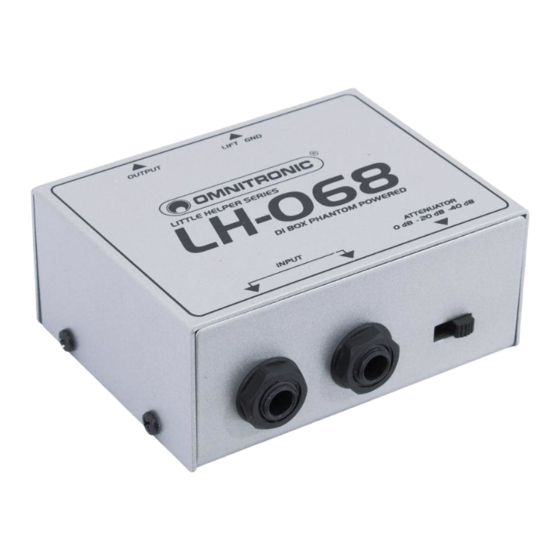

The DI box (Direct Injection) LH-068 serves for optimum connection of a musical instrument with unbalanced, high-impedance output to a balanced, low-impedance input of a mixer. The LH-068 is an active DI box which transfers the signal regardless of the impedance rating of the connected equipment. Due to the balanced connection to the mixer, signal interference can be prevented even in case of long cable runs. -
Page 11: Setting Into Operation
4. SETTING INTO OPERATION First switch off or mute the units to be connected to prevent switching noise. 4.1 Connecting the signal source 1. Connect the unbalanced output of your musical instrument via a 6.3 mm plug to one of the input jacks. Both inputs are connected in parallel, i. -
Page 12: Cleaning And Maintenance
5. CLEANING AND MAINTENANCE We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no servicable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
