Lafayette CDS-30 User Manual

Touch screen heat/cool programmable thermostat
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Enlarged version
INFORMAZIONE AGLI UTENTI
ai sensi dell'art. 13 del decreto legislativo 25 luglio 2005, n. 15 "Attuazione delle Direttive 2002/95/
CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparec-
chiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che
il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L'utente potrà riconsegnare l'apparecchiatura giunta a fine vita al rivenditore al momento del-
l'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull'ambiente e sulla salute e favorisce il reimpiego e/o il riciclo dei materiali di cui è composta l'appa-
recchiatura.
Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni ammini-
strative di cui al dlgs. n. 22/1997" (articolo 50 e seguenti del dlgs. n. 22/1997).
Importato e distribuito da
Strada Provinciale Rivoltana 4 - km 8.5 • 20060 Vignate (MI)
Tel. 02.95029.1 - marcucci@marcucci.it
www.marcucci.it

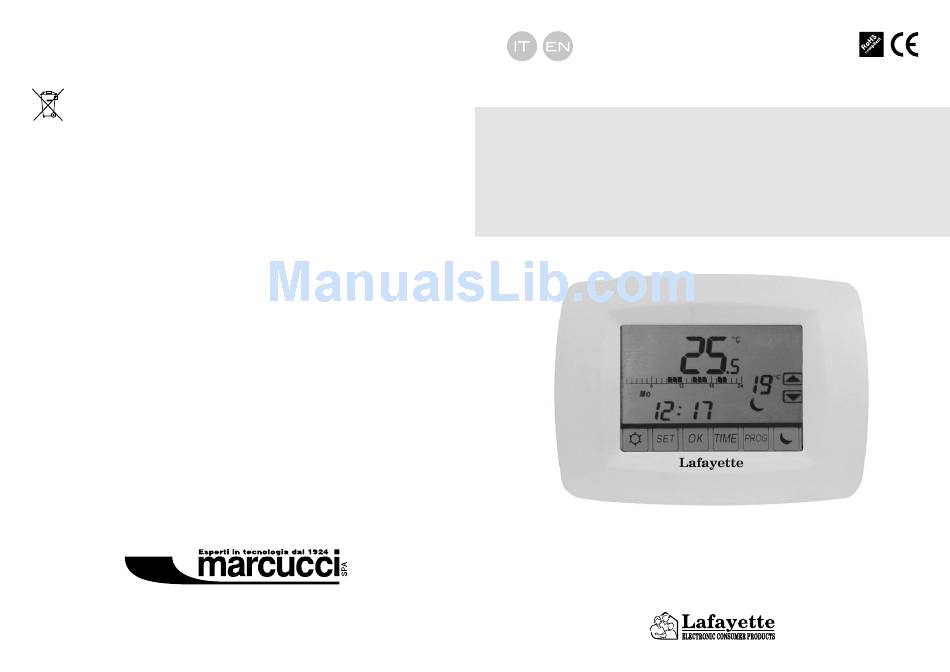

CDS-30
Cronotermostato programmabile
per riscaldamento/condizionamento con Touch Screen
Touch Screen HEAT/COOL Programmable Thermostat
Manuale d'uso
User's manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CDS-30 and is the answer not in the manual?

Questions and answers

Related Manuals for Lafayette CDS-30

Summary of Contents for Lafayette CDS-30

  • Page 1 L’utente potrà riconsegnare l’apparecchiatura giunta a fine vita al rivenditore al momento del- CDS-30 l’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

  • Page 2: Display/Avviamento

    Display Avviamento Il termostato è alimentato da due pile alcaline TIPO AA. Togliere lo sporttellino fron- tale e installare due pile nuove. Una volta installate le pile il termostato dovrebbe funzionare e si noterà subito lo schermo attivo. Nel caso il termostato non dovesse funzionare correttamente verificare che le pile non sianno state inserite in mmodo errato (polarità...

  • Page 3: Lettura Del Display

    zione. Premere i simboli di regolazione del giorno della settimana per selezionare il giorno desiderato. Premere il pulsante sul giorno selezionato. Premere i simboli di regolazione accanto al giorno della settimana per selezionare un altro giorno per cui si desidera utilizzare il programma, premere il pulsante per selezionare non più...

  • Page 4: Impostazione Parametri

    4.Impostazione parametri: Premere SET per accedere alla modalità, viene vi- c.Impostazione periodo di vacanza: al centro del display viene visualizzata l’indica- sualizzata in alto l’indicazione SET. zione VC, sulla destra le impostazioni della modalità Economia. I giorni di vacan- za ed i simboli di regolazione vengono visualizzati in basso. a.Per prima cosa viene selezionata l’impostazione di sistema di Riscaldamento, Con- dizionamento o Spento.Vengono visualizzati i simboli di riscaldamento, condizio- 1�...

  • Page 5: Attivazione/Disattivazione Funzionamento Manuale

    e.Attivazione/disattivazione retroilluminazione, in basso viene visualizzata l’indicazio- g.Regolazione temperatura visualizzata. In basso viene visualizzato l’indicatore ne bL, al centro oF (non attiva) o oN (attiva) e alla sinistra i simboli di selezione. TPAd, in alto a destra la temperatura ambiente, e il valore di regolazione e i sim- boli di regolazione in basso a destra.

  • Page 6: Allarme Batterie In Esaurimento

    6.Allarme batterie in esaurimento: quando le batterie si stanno scaricando 8. Specifiche nella parte alta del display lampeggia l’indicazione LOWBTY. E’ quindi necessario Potenza: 230V 50Hz sostituire le batterie. Carico resistivo 8A Caratteristiche termiche: Range temperature misurate : da 0°C a 35°C Range temperatura impostabili: da 5°C a 30°C Alimentazione: alimentato da 2 batterie alcaline AA.

  • Page 7: Read Display

    Display 1. Read display a. Room Temperature displays in the middle. b. Comfortable or Economy setting temperature and its adjust displays at the right side when system programmed in Comfortable or Economy. c. Clock and day of week displays at bottom. d.

  • Page 8: Feature Setting

    b. When finish Press PROG button to select day for programming. Press Day of Week 4. Feature setting: press and hold SET to enter, SETting symbol displays on minus or plus adjust to choice the day you wanted. Press the button displays on the top.
  • Page 9 c. Vacation Setting, VC displays in the middle, Economy setting display at right side. e. Back light enable/disable, bL displays at bottom, oF or oN in the middle and select Vacation days and its adjust displays at bottom. button at its left. 1�...

  • Page 10: Manual Override Enable And Disable

    g.Temperature Display Adjustment. TPA displays at bottom, room temperature at top 6. Battery low alarm: when battery is low, LOWBTY displays and flashes at right and adjust value and its adjust at bottom right. HI(high) or Lo(low) in the mid- top.
