SAL VPRO 9000 Instruction Manual

Universal car amplifier
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
VPRO 9000 & 5000 owner's manual
INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
HASZNÁLATI UTASÍTÁS
NÁVOD K POUŽITÍ
NÁVOD NA POUŽITIE
INSTRUKCJA UŻYTKOWANIA
MANUAL DE UTILIZARE
UPUTSTVA ZA UPOTREBU
UPUTSTVO ZA UPOTREBU
NAVODILA ZA UPORABO
VPRO 9000 & 5000

Advertisement

loading
Need help?

Need help?

Do you have a question about the VPRO 9000 and is the answer not in the manual?

Questions and answers

Related Manuals for SAL VPRO 9000

Summary of Contents for SAL VPRO 9000

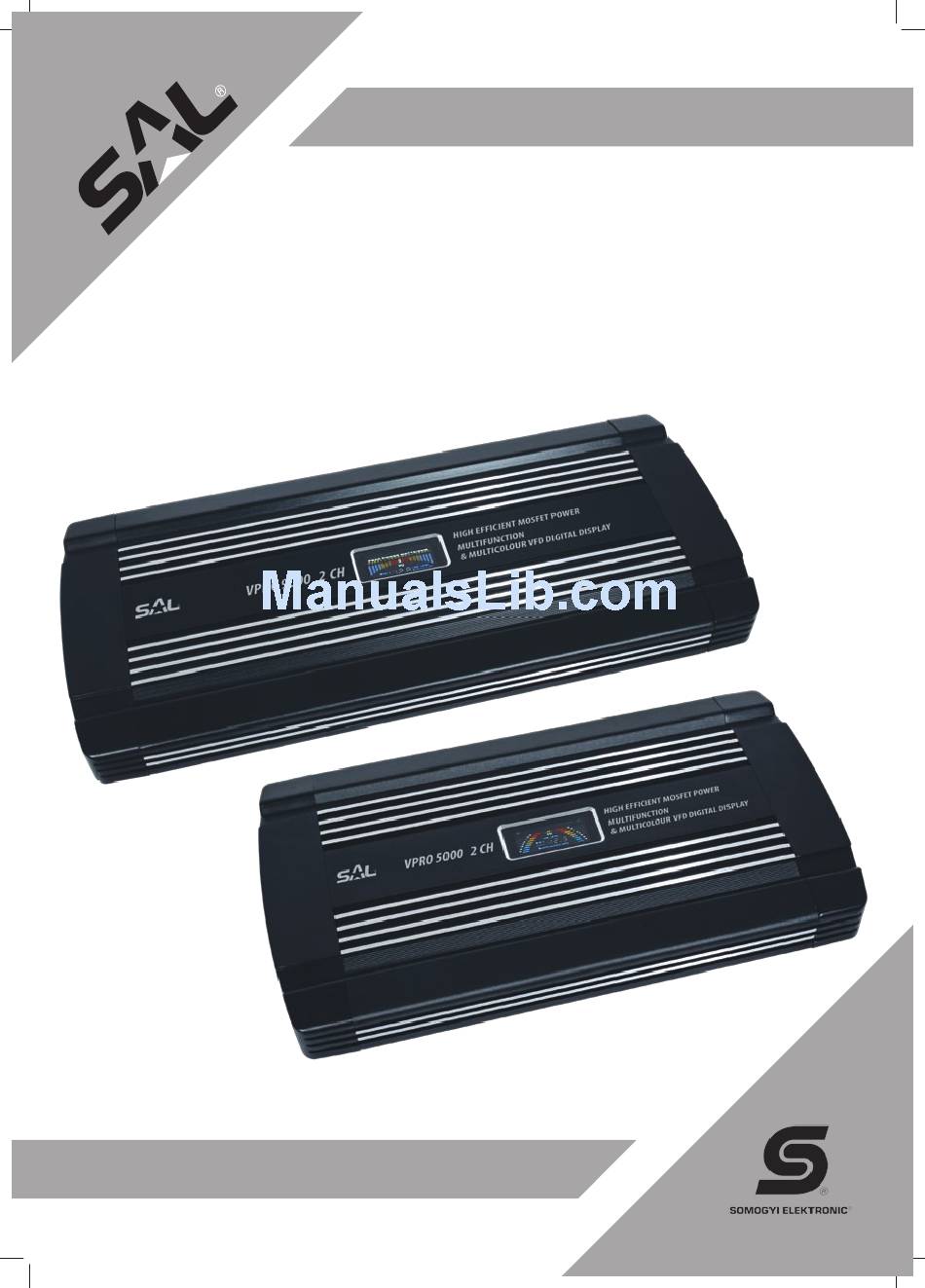

  • Page 1 VPRO 9000 & 5000 owner’s manual INSTRUCTION MANUAL BEDIENUNGSANLEITUNG HASZNÁLATI UTASÍTÁS NÁVOD K POUŽITÍ NÁVOD NA POUŽITIE INSTRUKCJA UŻYTKOWANIA MANUAL DE UTILIZARE UPUTSTVA ZA UPOTREBU UPUTSTVO ZA UPOTREBU NAVODILA ZA UPORABO VPRO 9000 & 5000...
  • Page 2 VPRO 9000 & 5000 owner’s manual • page 2 • black VPRO 9000 VPRO 5000 2 / 1 CH 2 / 1 CH 400 W (2 x 200 W) / 2 x 4 Ohm 300 W (2 x 150 W) / 2 x 4 Ohm...

  • Page 3: Speaker Output

    The VPRO 9000 and VPRO 5000 dual-channel universal car amplifiers are suitable to drive bass speakers, middle+treble speakers and wide-range speakers. Either amplifier can be used as a dual or single-channel amplifier. In a bridged connection, its high output power makes the amplifier ideal to operate sub boxes and sub tubes.
  • Page 4 VPRO 9000 & 5000 owner’s manual • page 04 • black POWER GROUND: ground (-) +REMOTE: remote control* POWER: +12 Volt * If your car radio does not have a 12 Volt output for this purpose, connect this point to the +12V power voltage. In this case, it is recommended to either install a switch before the remote control input, or to connect the control voltage to a point that is powered off when the ignition key is removed.
  • Page 5 Strom- und Lautsprecherklemmen • PWM MOSFET Netzteil • Stabile, gegossene Ummantelung Die VPRO 9000 und VPRO 5000 universelle Zweikanal-Autoverstärker sind für den Antrieb Tief-, Tiefmittel- + Hoch, und Breitbandlautsprecher geeignet. Können sowohl als 2- als auch als 1-Kanal-Gerät verwendet werden. Sie sind gebrückt geschaltet ideal für den Betrieb von Bassreflexgehäusen und –Röhren.
  • Page 6 VPRO 9000 & 5000 owner’s manual • page 06 • black * Wenn das Autoradio keinen für diesen Zweck verwendbaren 12 V Ausgang besitzt, dann soll dieser Punkt mit der Speisespannung verbunden werden. In diesem Fall soll aber ein Schalter vor den REMOTE-Anschluss eingebaut werden, oder man soll eine Schaltspannung von einer Stelle herbringen, die nach Entfernung des Zündschlüssels spannungslos ist.
  • Page 7 VFD kijelző • minden érintkező ezüstözött • nagyáramú hangszóró- és tápcsatlakozók • PWM MOSFET tápegység • stabil, öntvény burkolat A VPRO 9000 és VPRO 5000 két csatornás univerzális autós erősítő alkalmas mély, mélyközép+magas és szélessávú hangszórók meghajtására. Alkalmazhatjuk 2 és 1 csatornás készülékként. Hídba kötve, nagy kimenő-teljesítményével ideális szubládák, szubcsövek működtetésére.
  • Page 8 VPRO 9000 & 5000 owner’s manual • page 08 • black * Ha az autórádió nem rendelkezik e célra használható 12 Voltos kimenettel, akkor ez a pont a tápfeszültséggel összekötendő. Ez esetben viszont vagy egy kapcsolót célszerű a távvezérlés csatlakozó elé beiktatni, vagy olyan pontról hozni a kapcsoló-feszültséget, amely feszültségmentes lesz az indítókulcs kivétele után.
  • Page 9 • silnoproudé přípoje reproduktorů a napájení • napájení PWM MOSFET • stabilní, litinový plášť VPRO 9000 a VPRO 5000 jsou dvoukanálové univerzální zesilovače do auta vhodné pro pohon hlubokých, středně hlubokých + vysokých a širokopásmových reproduktorů. Můžeme je používat jako 1 a 2 kanálové přístroje. V případě přemostění je ideální...
  • Page 10 VPRO 9000 & 5000 owner’s manual • page 10 • black Uvedení do provozu – hledání chyb Předtím než poprvé zapnete zesilovač do napětí, zkontrolujte zda jsou všechny spoje správně zapojeny. Spoje mají být stabilní a bez zkratů, přepínače a regulátory mají být nastavené v správné poloze.
  • Page 11 • PWM MOSFET napájacia jednotka • stabilný, liatinový kryt Dvojkanálový univerzálny zosilňovač pre automobily VPRO 9000 a VPRO 5000 je vhodný na pohon basových, stredobasových + výškových a širokopásmových reproduktorov. Možno ho využívať ako 2- i 1-kanálové zariadenie. V prípade mostíkového prepojenia je vďaka veľkému výstupnému výkonu ideálny na prevádzkovanie subbasových reproduktorov a subwooferov.
  • Page 12 VPRO 9000 & 5000 owner’s manual • page 12 • black * Ak autorádio nie je vybavené na tento účel vhodným 12 V výstupom, tento bod sa má spojiť s napájacím napätím. V takomto prípade je však účelné pred konektor diaľkového ovládača vložiť buď spínač, alebo spínacie napätie priviesť z takého bodu, ktorý...
  • Page 13 • wysokoprądowe złącza głośników i zasilania • zasilacz PWM MOSFET • stabilna, odlewana osłona VPRO 9000 i VPRO 5000 to uniwersalne dwukanałowe wzmacniacze samochodowe nadające się do wysterowania głośników niskotonowych, nisko- i średniotonowych oraz wysokotonowych, a także szerokopasmowych. Można je stosować jako urządzenia jedno- lub dwukanałowe.
  • Page 14 VPRO 9000 & 5000 owner’s manual • page 14 • black * Jeżeli radio nie posiada wyjścia 12 V odpowiedniego do tego celu, to ten punkt należy połączyć z zasilaniem. W tym przypadku zalecane jest wstawienie wyłącznika przed zaciskiem zdalnego sterowania, albo doprowadzenie napięcia włączającego z takiego punktu, który po wyjęciu kluczyka pozostaje bez napięcia.
  • Page 15 şi alimentare cu randament mare • etaj alimentare PWM MOSFET • stabil, piesă turnată Amplificator auto cu 2/1 canale VPRO 9000 şi VPRO 5000 este potrivit pentru acţionarea difuzoarelor de bandă joasă, joasă-medii+ înalte şi largă. Legat în punte, prin puterea mare la ieşire este ideal la acţionarea sub- wooferelor şi a tuburilor sub-wofer.
  • Page 16 VPRO 9000 & 5000 owner’s manual • page 16 • black *În cazul în care aparatul radio auto nu dispune de ieşire de 12 volţi montate în acest scop, acest punct va fi legat la tensiunea de alimentare. În acest caz însă, e recomandabil a intercala un întrerupător înainte de fişa telecomenzii, sau a aduce tensiunea întrerupătorului dintr-un punct care nu va fi sub tensiune după...
  • Page 17 • stabilna obloga od lijeva VPRO 9000 i VPRO 5000 dvokanalno univerzalno pojačalo je podobno za pokretanje dvokanalnih dubokih, srednje dubokih + visokih zvučnica. Podoban je kao 2 i 1-kanalni uređaj. Vezano u most, sa velikom izalznom snagom je podoban za pokretanje subwoofera, dubokih zvučnica.
  • Page 18 VPRO 9000 & 5000 owner’s manual • page 18 • black * Ukoliko auto radio ne raspolaže sa izlazom od 12 V za tu namjenu, u tom slučaju se ova točka treba povezati sa napojnim naponom. U tom slučaju je preporučno ili ugraditi jedan prekidač prije priključka daljinskog upravljanja, ili priključni napon dovesti sa jedne takve točke, koji će biti bez napon nakon vađenja kontakt ključa.
  • Page 19 • robusni priključci za veliku struju • PWM MOSFET napajanje • stabilno liveno kućište Dvokanalna pojačala VPRO 9000 i VPRO 5000 omogućavaju pokretanje niskotonskih, niskosrednjih+visokih i zvučnika punog opsega. Moguća je upotreba kao dvokanalno ili jednokanalno pojačalo. Zahvaljuljući velikoj snazi povezano u mostnom spoju idealno za sub bas zvučnike, kutije i cevi.
  • Page 20 VPRO 9000 & 5000 owner’s manual • page 20 • black Puštanje u rad – moguće greške Pre prvog uključenja ponovo proverite sve spojeve. Veze treba da su stabilne, čvrste i bez kratkih spoljeva. Prekidače i kontrole postavite u odgovarajući položaj.
  • Page 21 • stabilna obloga iz slitine VPRO 9000 i VPRO 5000 dvokanalno univerzalno pojačalo je podobno za pokretanje dvokanalnih globokih, srednje globokih + visokih zvočnic. Podoban je kak 2 i 1-kanalna naprava. Vezano v most, z velikom izstopno snago je podoban za pokretanje subwoofera, globokih zvočnic.
  • Page 22 VPRO 9000 & 5000 owner’s manual • page 22 • black Puštanje v pogon – pronalaženje napake Pren nego pojačalo stavite pod napon, proverite ispravnost priključkov. Priključki trebajo biti stabilni in bez kratkih spojev, a stikala i regulatorji neka budejo v odgovarajućoj poziciji.
  • Page 24 VPRO 9000 & 5000 owner’s manual Importálja: Somogyi Elektronic Kft. H-9027 Győr, Gesztenyefa út 3 • Tel.: +36 96 512-512; Fax: +36 96 512-522 E-mail: somogyi@somogyi.hu • Web: somogyi.hu Származási hely: Kína Distribuitor: S.C. Somogyi Elektronic S.R.L. Complex Logistic Coratim II Floreşti, sector XII. str. Avram Iancu nr. 442-446 (drum E60, lângă Metro) com. Floreşti, judeţul Cluj, România Ţară...

This manual is also suitable for:

Vpro 5000
