Kolver FAB03SS/FR Operator's Handbook Manual page 25

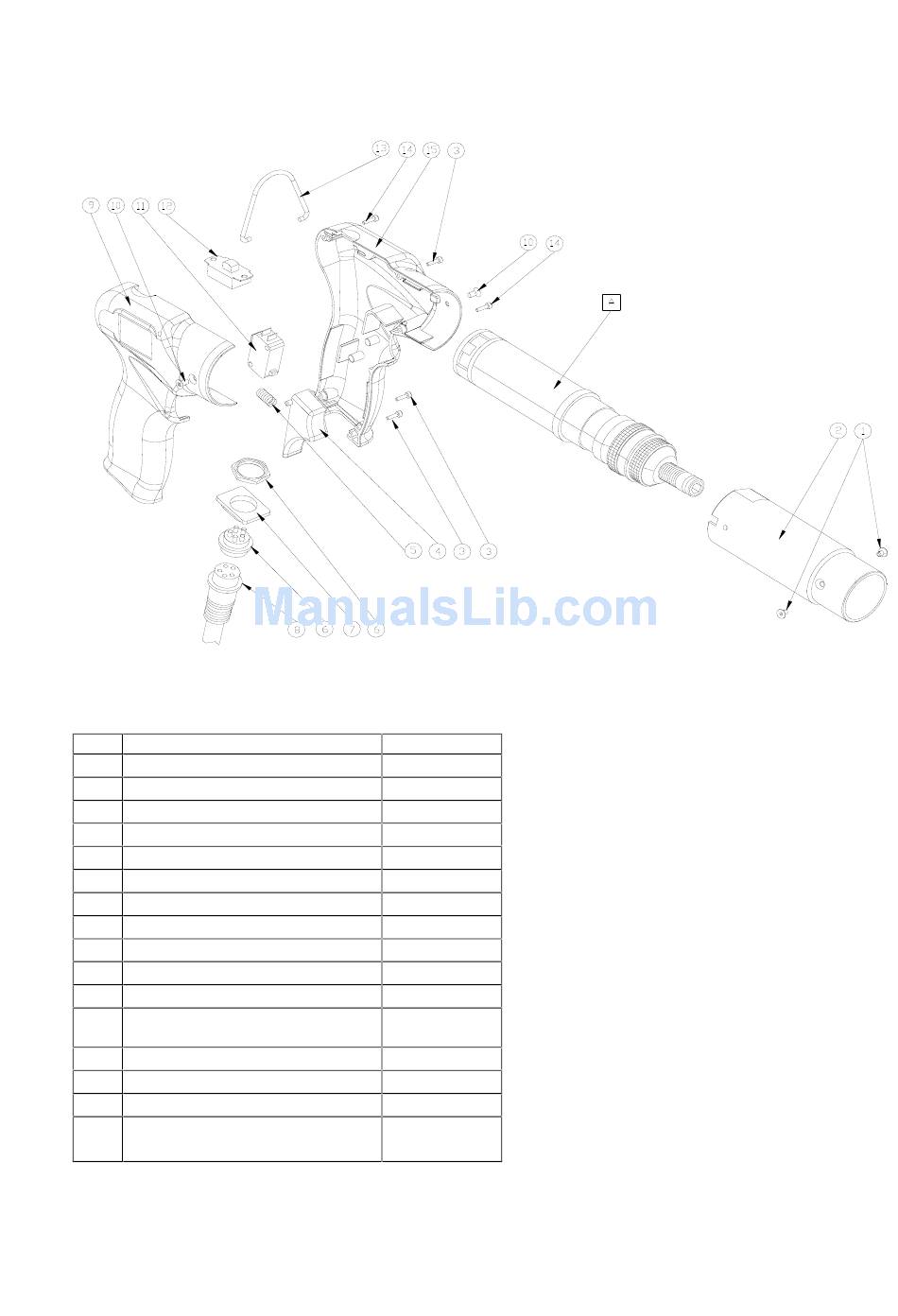

RAF..PP/FR: IMPUGNATURA/ HOUSING
RIF DESCRIZIONE/ DESCRIPTION
Vite/ Screw M3 x 6 TS (2)
1
Portamotore/ Motor cover
2
3 Vite impugnatura/ Screw (2)
Tasto/ Trigger
4
5 Molla tasto/ Spring trigger
Connettore/ Connector 5 pin M
6
Portaconnettore/ Connector seat
7
8 Cavo/ Cable 5 pin 2,5mt
Impugnatura sx/ Left housing
9
10 Vite/Screw M3 x 6 TS (2)
Micro interruttore/ Micro switch
11
Interruttore reversibilità/ Reverse
12
switch
Gancio/ Hook
13
14 Vite impugnatura/ Screw
Impugnatura dx/ Right housing
15
Motoriduttore/ Motor assembly
RAF32 – RAF38
PARTI DI RICAMBIO/ SPARE PARTS
COD.
801002
234508
234504
234503/ESD
221061
231666
234506
200063
234502/ESD
801002
201056
200057/S
200060
210059
234501/ESD
