NVR User Manual
Document Version: 2.0
Date: 2014.02
This document describes the installation, main features, and operations of the NVR.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VSR0402 and is the answer not in the manual?

Questions and answers

Related Manuals for ZKTeco VSR0402

Summary of Contents for ZKTeco VSR0402

  • Page 1 NVR User Manual  Document Version: 2.0  Date: 2014.02  This document describes the installation, main features, and operations of the NVR.
  • Page 2 Important Notices  Important Notices  Thanks for selecting our company’s IPC. Before use, please read  through the user’s guide to avoid  any unnecessary damage!  This document is applicable to built­in hard disk video recorders, such as the HVRxxxx and VSRxxxx  series video recorders.  All functions depend on the actual product. Since the product is subject to updating, our company is  not responsible for any difference from this guide and not liable for any dispute over different technical  parameters from this guide. The project is subject to any change without notice.  To learn more, please visit our company’s website www.zkivision.comor local office.

  • Page 3: Table Of Contents

    NVR User Manual  Contents 1 Device Description............................1  1.1 NVR Overview............................1  1.2 Functions and Features ........................... 1  1.3 Hardware Environment ..........................3  1.4 Software Environment..........................3  1.5 Network Protocols............................. 4  1.6 Appearance..............................4  1.7 Technical parameters ..........................5  1.8 Panels................................. 6  1.8.1 Front Panel ............................. 6  1.8.2 Rear Panel ............................8  1.9 Mouse Functions.............................
  • Page 4 Contents  3.5.3 Access Linkage ..........................31  3.5.4 Network Alarm ..........................33  3.5.5 Alarm Output..........................33  3.5.6 Abnormity ............................34  3.5.7 Digital Alarm..........................35  3.6 Setting ..............................35  3.6.1 General............................35  3.6.2 Network ............................36  3.6.3 Display............................39  3.6.4 Account............................40  3.6.5 PTZ ..............................42  3.6.6 Tour ..............................
  • Page 5 NVR User Manual  6.3 Web Server Client Screen ........................54  6.4 Menu Bar..............................55  6.5 Preview Mode............................55  6.6 Video Connection............................ 56  6.7 PTZ Control ............................. 56  6.8 Screen Settings and Others ........................57  6.9 Record Query ............................58  6.10 System Configuration........................... 60  6.10.1 System Information........................60  6.10.2 System Setting ........................... 61  6.10.3 Alarm Function ........................... 62  6.10.4 Advance Option..........................

  • Page 6: Device Description

    NVR User Manual  1 Device Description 1.1 NVR Overview  NVR is short for network video recorder.  The  NVR  is  a  surveillance  host  connected  to  front­end  audio/video  acquisition  devices  and  alarm  devices over IP network and providing the functions of browsing, recording, playback, camera control,  and alarming.  NVR  IP network  Front­end network surveillance devices The  core  value  of  the  NVR  lies  in  that  it  is  a  type  of  video  middleware  compatible  with  the  coding  modes of various digital devices. This provides the advantages of distributed architecture and modular ...
  • Page 7 1 Device Description  Storage and backup function  l  Two built­in SATA disk interfaces on the NV0402S  and four built­in SATA disk interfaces on the  NV0804S, supporting TB­level hard disks.  l  Backup based on USB interfaces (such as common USB flash drives and mobile hard disks).  l  Download from hard disks over network and backup on a client.  l  Non­working disks in hibernation, facilitating heat dissipation, reducing power consumption, and  extending the service life of hard disks.  l  Overwrite cyclic recording and non­cyclic recording for files on hard disks.  l  Dedicated storage format for data, preventing tampering and ensuring data security.  Network function  l  One 10M/100M Ethernet interface.  l  Parameter setting, real­time video/audio signal browsing, and NVR status check on web pages  l  Control over rotation of the pan tilt zoom (PTZ) and camera parameters (such as the aperture and  focal length) on the web.  l  Alarm handling and system logs check.  l  Records search and real­time playback.  l  Multi­level user management, enabling flexible and convenient settings of users and user groups  with different rights.  l  Powerful networking functions and multiple networking modes supported.  l  Multi­screen display in remote access over Internet.  Record playback function  l  Multiplexing, supporting independent real­time recording in each channel, multi­channel search,  and single­channel playback at the same time.  l ...

  • Page 8: Hardware Environment

    NVR User Manual  l  Display  of  the  camera  name,  time,  and  date  on  the  screen  of  each  digital  channel,  and  free  adjustment of the positions of the preceding items.  l  VGA output interfaces, providing the surveillance function with monitors.  l  Real­time display of recording code streams and space occupied per hour.  l  Check of local and remote system logs supported.  Voice function  l  One audio output.  l  Intercom.  l  Synchronous audio and video storage in each channel.  l  Synchronous audio and record playback.  Alarm function  l  One relay alarm output.  l  Pre­recording  against  alarms,  pre­storing  records  collected  before  an  alarm  is  generated,  with  configurable pre­recording time. ...

  • Page 9: Network Protocols

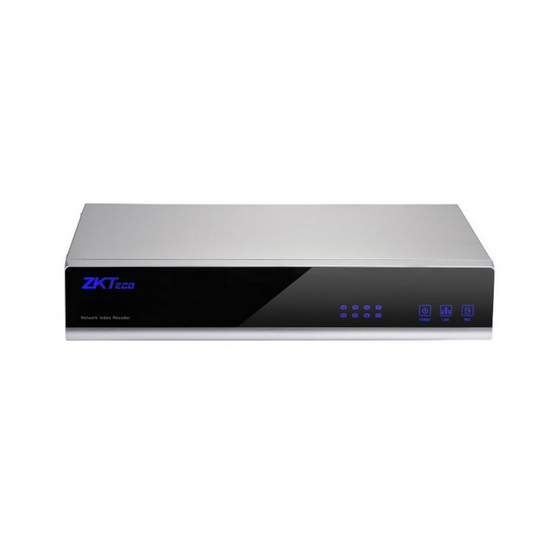

    1 Device Description  1.5 Network Protocols  l  Multiple  network protocols,  including  TCP/IP,  HTTP,  TCP,  UDP,  ARP,  SMTP,  FTP,  DHCP,  DNS,  DDNS, NTP, and UPNP.  l  Standard ONVIF protocol. 1.6 Appearance  l  VSR0402/VSR0804  VSR0402  Front view  Side view  Rear view  VSR0804 4 ...

  • Page 10: Technical Parameters

    NVR User Manual  Front view  Side view  Rear view  l  HVR0402/HVR0804  HVR0402 / HVR0804 Front view Top view Dorsal view 1.7 Technical parameters  Model  VSR0402  HVR0402  VSR0804  HVR0804  Main processor  Embedded micro­controller  Operating system  Embedded Linux operating system  Simplex/duplex/triplex  Pentaplex (recording, playback, backup, network, and preview)  Operation method  Mouse 5 ...

  • Page 11: Panels

    HDMI output  Optional  No input and  2 input and 2  No input and  2 input and 2  Audio input/output  one output  output  one output  output  Network interface  RJ45 10M/100M adaptive Ethernet interface  485 interface  None  √  None  √  USB interface  Two USB 2.0 interfaces  Two SATA interfaces  Four SATA interfaces  Hard disk  Two 2 TB large­capacity hard disks  Four 2 TB large­capacity hard disks  Power supply  12 V DC±10% (external power supplies), 3 A  Power consumption  < 20 W (without hard disks)  Operating temperature  0ºC to 50ºC  Operating humidity  10% to 90% 1.8 Panels 1.8.1 Front Panel  l  VSR0402/VSR0804 6 ...
  • Page 12 NVR User Manual  1  2  3  Front panel of the NV0402S  Item  Description  1  Power button  Used to power on and power off the system  2  Reset button  Used to restart the device  3  USB interface  Used to connect a mouse  Used to hold a hard disk (A screw hole is available on the top of  4  Disk slot  at the bottom of the slot. You can fix the hard disk by tightening  the screw.)  l  HVR0402/HVR0804  NVR Series Front Panel Diagram (Take NV0804 as an example)  Name/Mark  Instruction  Video  connection  indicators:  Continuous  blue  light  indicates  successful video connection of corresponding channels.  p  7 ...

  • Page 13: Rear Panel

    Power  indicator:  Continuous  blue  light  indicates  the  power  is  POWER  ready.  Network indicator: Continuous blue light indicates the network  LINK  is connected.  Hard  disk  video  recording  indicator:  Continuous  blue  light  REC  indicates the hard disk is recording. 1.8.2 Rear Panel  l  VSR0402/VSR0804  1  2  3  4  5  6  7  8  9  Rear panel of the NV0402S  Item ...
  • Page 14 NVR User Manual  6  LAN  RJ45 adaptive Ethernet interface  7  USB interface  8  DC 12V  12 V DC power interface  9  Grounding copper bar  10  Main power switch  l  HVR0402/HVR0804  Name/Mark  Instruction  A1, GND  Alarm Input Interface 1  A2, GND  Alarm Input Interface 2  (485A, 485B)  485 Interface  Alarm Input Interface 1  (COM1, NO1, NC1)  COM1, NC1 Normal Close, NO1 Normal Open  Alarm Input Interface 2  (COM2, NO2, NC2)  COM2, NC2 Normal Close, NO2Normal Open  Alarm output interface  ALARM  COM  indicates  a  common  port;  NC  indicates  being  normally  (COM, NO, NC) ...

  • Page 15: Mouse Functions

    1 Device Description  VGA  VGA video output interface  LAN  RJ45 auto negotiation Ethernet port  USB interface  DC 12V  DC12V power interface  HDMI  HD video output interface  Main power switch 1.9 Mouse Functions  *This document assumes that you operate the mouse with your right hand.  To perform operations on menus by using a mouse, connect the mouse to the USB interface of the  device.  Description of mouse functions  When you have not logged in to the system, a password text box is displayed after  you click on the screen.  A menu is displayed when you click a menu icon.  This action allows you to perform operations instructed on the controls.  This action  allows you to change the status of a checkbox or a motion detection  area.  A drop­down list is displayed when you click a combo box.  Click  In  a  text  box,  you  can  select  an  input  method,  for  example,  numeric  input,  character ...

  • Page 16: Input Methods

    NVR User Manual  When you right­click the screen during real­time surveillance, a shortcut menu is  displayed,  providing  the  multi­screen  mode,  image  color,  record  search,  manual  recording,  alarm  input,  alarm  output,  and  main  menu  options.  The  multi­screen  mode  is  relevant  with  the  number  of  channels  on  the  device.  For  example,  a  four­channel device displays only a single screen or four screens. The image color  Right­click  applies to the channel that the cursor indicates. In multi­screen mode, the system  automatically ...

  • Page 17: Installation And Cable Connection

    3.  Check  the  installation  environment.  Do  not  use  the  device  in  damp  or  high­temperature  environment.  Ensure  proper  ventilation  and  keep  the  air  vents  unblocked.  Lay  the  device  horizontally. Do not install the device in environment with sharp vibration. 2.2 Hard Disk Installation  Check whether hard disks are installed when you install the device for the first time. The NVR supports  TB­level  hard  disks.  Use  recommended models  of hard  disks  (7200  rpm  or  above  high­speed  hard  disks) and SATA disk cables delivered with the device.  l  VSR0402/VSR0804  To install a hard disk on the VSR0402, perform the following operations: 12 ...
  • Page 18 NVR User Manual  1.  Press the button at the bottom of a disk slot to eject the disk slot.  2.  Pull the disk slot out of the shelf, install a hard disk in the disk slot, and fix the hard disk using two  screws.  3.  Insert the disk slot in the shelf. If a sound is generated, the disk slot is inserted properly.  l  HVR0402/HVR0804 13 ...

  • Page 19: Device Installation

    2 Installation and Cable Connection  1.  Unscrew the screws, and remove the cover.  2.  Unscrew the hard disk slot screws, and take out the hard disk slot from the chassis.  3.  Put a hard disk in the hard disk slot and fix the hard disk into the hard disk slot with screws.  4.  Install the hard disk slot into the chassis, and fix it with screws.  5.  Install the cover, and fix it with screws. 2.3 Device Installation  Procedure and precautions:  1.  Lay the device on a flat and stable rack.  2.  Ensure that the temperature in the room is below 35ºC (95ºF).  3.  Leave a 15 cm (6 in.) space around the device for air circulation.  4.  Install assemblies on the rack from bottom to top.  5.  When multiple assemblies are installed on the rack, take proper measures to avoid overload of the  power socket on the rack. 2.4 Video Input and Output Connections  Video input connections (LAN)  l  Connect network cameras to the NVR. If only one network camera is available, connect it to the  NVR directly through a network cable. If multiple network cameras are available, connect them to  the NVR through a switch.  Video output connections (VGA, VIDEO OUT, HDMI)  l  The NVR supports VGA and CVBS video outputs. You can use both output modes or use one of  them.  l  Dedicated  monitors,  computer  displays,  televisions,  video  matrixes,  and  high­definition  large­screen displays can be used as external display devices. ...

  • Page 20: Audio Input And Output Connections (Ain And Aout)

    NVR User Manual  Perform degaussing regularly to ensure proper operating of the monitors. Keep the monitors away from devices that generate strong electromagnetic interference. Power off the device after operating for a period to extend the service life of the device. 2.5 Audio Input and Output Connections (AIN and AOUT)  Generally, the audio output signal parameter of the NVR is larger than 200 mV 1K. The NVR can be  connected to external low­impedance headsets and active sound boxes directly or connected to other  sound output devices through power amplification drives.  When the NVR is not isolated from external sound boxes or audio monitoring units, output squealing  may occur. In this case, take the following measures:  l  Adjust the volume of the sound box to be smaller than the  threshold at which output squealing  occurs.  l  Adjust the layout of the audio monitoring units and sound boxes.  l  Use sound­absorbing materials during decoration to reduce the reflection of sound and improve  the acoustic environment.  l  Use audio monitoring units with superb directionality. 2.6 Alarm Output Connections  1. Alarm output interface (one alarm output)  l  As shown in the figure, COM1 is the common ground terminal, NC1 is the normally closed output  terminal, and NO1 is the normally open output terminal.  l  Power supplies must be connected to external alarm devices for the Boolean alarm output (NO  contact).  l  Grounding alarms are generated when the alarm circuit is directly connected to the ground.  l  To protect the host against overload, read  the relay parameters on the  alarm output side in the  following table before cable connection.  Model: HFD3  Contact material  AgNi ...
  • Page 21 2 Installation and Cable Connection  Maximum switching voltage  220VDC, 250VAC  Maximum switching current  2A  Between contacts with the same polarity  1000 V AC, 1 minute  Insulation  Between contacts with different polarities  1500 V AC, 1 minute  Between contacts and coils  2000 V AC, 1 minute  Surge voltage  Between contacts with the same polarity  1500 V AC (10 x 160 us)  Connection time  4ms max  Disconnection time  4ms max  Mechanical  100,000,000 times  Service life  Electrical  100000 times (30 V DC, 2 A)  Operating  ­40ºC to +85ºC  temperature  Parameters of relays on the alarm output side  2. Alarm output connection diagram  Generally, the alarm output terminal is disconnected. It is closed when an alarm needs to be reported.  It  does  not  provide  voltage  output,  and  external  power  supplies  are  required  to  ensure  proper  operating ...

  • Page 22: System Menus

    NVR User Manual  3 System Menus 3.1 Main Menus  First­level  Main Menu  Description  Submenu  It allows you to set the record mode (Timer, Motion, or Alarm)  Schedule  and set the time period for scheduled operations (recording,  receiving external alarms, and enabling motion detection)  everyday within a week.  It allows you search for and play back records. You can search for  a record based on the record type (All, Alarm, Motion, and All  Record  Search  Alarms), channel, or time. The search results are displayed in a  list. You can play back a record by double­clicking it. R indicates  common records, A indicates alarm records, M indicates motion  detection records, and H indicates manual records.  It allows you back up records. You can search for a record based  Backup  on the record type (All, Alarm, Motion, and All Alarms), channel,  or time. The search results are displayed in a list. You can click  and back up a record.  Motion  Alarm  Detection  It allows you to set the detection areas and sensitivity of the  front­end IPC.  It allows you to set the channel, enable switch, alarm input type,  Alarm Input  alarm time, output delay and mode, action with alarm, alarm  record delay, and tour when alarm input signals are available on  the NVR. You can copy parameter settings of channels.  Access  Function  Configuration of alarm linkage between an NVR and an access  control device (Optional) ...
  • Page 23 3 System Menus  First­level  Main Menu  Description  Submenu  It allows you to set the channel, enable switch, alarm time, output  Digital Alarm  delay, action with alarm, alarm record delay, tour, and screen  capturing when video signals are lost. You can copy parameter  settings of channels.  General  It allows you to set basic parameters, including the system time  and date formats, language, record storage mode, device No.,  video format, display, and standby time.  It allows you to set the IP address, subnet mask, default gateway,  Network  transmission terminal, and number of access users, email, DNS,  DDNS, PPPoE, UPNP, IP privilege, NTP, FTP, RTSP, auto  registration, and management of online users.  It allows you to: set the channel names, time titles of analog and  Display  digital channels, channel titles, record state, and alarm state;  Setting  adjust TVs; modify the transparency and the positions of time titles  and channel titles.  Account  It allows you to maintain user groups and user accounts. You can  add, modify, and delete users and modify passwords.  PTZ  It allows you to set PTZ parameters, such as the protocol,  address, baud rate, data bits, stop bits, and parity.  Tour  It allows you to set the preview screen, tour type, and interval.  Advanced  HDD Manage  It allows you to manage hard disks and clear data from hard disks.  It allows you to set the following parameters of a digital channel:  Digital Channel  enable switch, device type, decoding policy, audio/video, channel  types and code stream types of remote devices, IP addresses and  port IDs of remote devices, user accounts, and preset points. You ...

  • Page 24: Shortcut Menus

    NVR User Manual  First­level  Main Menu  Description  Submenu  Maintenance  It allows you to set automatic system restart and file deletion.  Default  It allows you to restore all or part of the configurations to default  configurations.  Note: This function is not applicable to user accounts.  Shut Down  It allows you to log out of, shut down, and restart the system.  HDD Information  It allows you to check the status of the SATA interface and the total  space, free space, record start/end time, and record type of all  hard disks or a specific hard disk.  BPS  It allows you to check the current code stream size of each  Information  channel and the estimated disk space occupied per hour.  Log  It allows you to check the logs of critical system events and  specify the logs to be recorded.  Version  It allows you to check the hardware features and the software  version and release date. 3.2 Shortcut Menus  Shortcut Menu  Description  It  allows  you  to  quickly  access  the  record  playback  screen  and  play  back  Record Playback ...

  • Page 25: Record Control

    3 System Menus  It  allows  you  to  disable  the  alarm  buzzer.  (The  alarm  buzzer  is  disabled  by  Mute  default.)  Notes:  For details about record playback, see section 3.4.2 Record Playback.  For details about record backup, see section 3.4.3 Backup.  For details about alarm output, see section 3.5.5 Alarm Output.  For details about TV adjustment, see section 3.6.3 Display.  For details about system shutdown, see section 3.7.7 Shut Down. 3.2.1 Record Control  Channel: All channel numbers of the device are listed. The number of channel numbers is consistent  with the maximum number of channels supported by the device.  Status: The current status of the corresponding channel is displayed. A channel may be in the Always,  Config, or Close status. Selected channels are marked by  .  l  Always: This status has the top priority. After the Always status is enabled, common recording is  enabled in corresponding channels despite the status of the channels.  l  Config:  It  enables  recording  based  on  the  Timer,  Motion,  and  Alarm  settings  on  the  Record  Setting screen. ...

  • Page 26: Ptz Control

    NVR User Manual  2.  Start recording in all channels.  To enable automatic recording in all channels, select Always (  ) for All. After automatic recording  is  enabled  in  all  channels,  the  NVR  starts  recording  based  on  the  Timer,  Motion,  and  Alarm  settings on the Record Setting screen and provides automatic recording channels.  To enable scheduled recording in all channels, select Config (  ) for All. After scheduled recording  is enabled in all channels, the recording stops in all channels despite the scheduled settings on  the Record Setting screen.  3.  Stop recording in all channels.  To stop recording in all channels, select Close (  ) for All. Recording then stops despite the status  of the channels. 3.2.2 PTZ Control  Direction Control: Control the pan/tilt direction of the PTZ as instructed by the arrows (top, top right,  top  left,  left,  right,  bottom  right, bottom left,  and  bottom).  You  can  control  a  direction  by  clicking  the  corresponding arrow and hold. When you release the mouse, the direction is not under control. ...
  • Page 27 3 System Menus  Flip: Enable PTZ cameras to flip.  Reset: Reset the PTZ to the power­on state.  Direct Aux Oper: Start or shut down auxiliary devices. If a camera is connected to external lights, click  On to turn on the lights or click Off to turn off the lights.  Aux Num Oper: If the PTZ is connected to multiple auxiliary  devices, click On to start the  auxiliary  devices or click Off to shut down the auxiliary devices.  Preset: Set the No. of a preset point.  Name: Set the name of a preset point.  Set: Set the current position to a preset point by clicking this button.  Del Preset: Delete the current preset point by clicking this button.  Click  a  PTZ  camera  channel  where  you  want  to  create  a  preset  point.  Control  the  horizontal  and  vertical positions of the PTZ camera. Type the No. and name of the preset point. Click Set. The preset  point is created successfully. You can click Del Preset to delete the preset point.  Pattern: Set the number of the tour track.  Start: Set the start point of the tour track.  End: After you click Start, the PTZ starts pan/tilt. Return to the setting screen, click End and set the  end point of the tour track.  Click a PTZ camera channel where you want to set the tour track. Control the horizontal and vertical  positions of the PTZ camera. Type the No. of the tour track. Click Start and set the start point of the  tour  track.  Make  the  PTZ  move  along  the  expected  tour  route.  Click  End.  The  tour  track  is  set 22 ...

  • Page 28: Main Menu Operations

    NVR User Manual  successfully.  Border: Set the number of the tour track.  Left: Set the left border of the tour track.  Right: Set the right border of the tour track.  Click a PTZ camera channel where you want to enable AutoScan. Set the left border and right border,  that is, set an AutoScan route.  Patrol No.: Select the No. of a tour route.  Add Preset: Select a preset point that you want to add to the tour route.  Del Preset: Delete a preset point from the tour route.  Del Tour: Delete the current tour route. 3.3 Main Menu Operations  Right­click  on  the  screen  and  choose  Main  Menu  from  the  shortcut  menu  that  is  displayed.  In  the  SYSTEM  LOGIN  dialog  box  that  is  displayed,  set  User  Name  and  Password  and  click  OK.  Main  menus are displayed, including Record, Alarm, Setting, Advanced, and Information.

  • Page 29: Record

    3 System Menus  The following table describes common identifiers on menus.  Identifier  Name  Description  Lower­level  menus  are  displayed  when  you  move  the  cursor  Active page  on a menu icon.  It  is  used  to  select  or  deselect  a  function.  If  it  is  filled,  the  function  is  selected.  If  it  is  not  filled,  the  function  is  not  Check box ...

  • Page 30: Schedule

    NVR User Manual  3.4.1 Schedule  When you start the NVR for the first time, it works in 24­hour continuous recording mode by default.  Choose  Main  Menu  >  Record  >  Schedule.  You  can  set  scheduled  continuous  recording,  that  is,  continuous recording within a preset time period, including time settings for common records (R), motion  detection records (M), alarm records (A), and manual records (H).  Channel: Select a channel No. and set the channel. To set all channels at a time, select All.  Pack Duration: Set the length of a single record file.  Pre­Record: Record the scenes before the specified action occurs.  Record Control: Only one option can be selected. The selected option is marked by ●. The Config,  Always, and Close options are available.  Week Day: Select a date for channel settings. To apply the channel settings to all dates, select All.  Schedule:  Enable  a  record  state  in  the  current  channel  within  the  schedule.  The  selected  status  is  marked by ...

  • Page 31: Record Playback

    3 System Menus  Paste, and Default buttons are still available, but you can only copy or paste the same type of settings.  For example, the copied video loss setting cannot be pasted to the block detection field, and the block  detection  setting  of  channel  1  can  be  copied  and  pasted  only  to  the  block  detection  field  of  other  channels.  (2) Channel settings can be copied and pasted. However, during video detection setting, parameters in  the motion detection area cannot be copied, because video contents in each channel are different.  (3) Channel types and detection types are varied. The Default operation applies only to the detection  type  of  the  current  channel.  For  example,  when  you  perform  the  Default  operation  on  the  block  detection screen, the operation takes effect only on the current screen and does not affect the settings ...
  • Page 32 NVR User Manual  Record search  Record Search  Description  Record Playback  Choose Main Menu > Record > Record Playback. The Record Playback  menu  menu is displayed.  Note: You need to type a password if you have logged out of the system.  You can search for records based on the record type (all, Alarm Record, MD  Record,  Alarm/MD Record, Manual  Records,  and  All Snap), channel, and  time.  The  search  results  are  displayed  in  a  list.  128  record  files  are  displayed on the screen. You can scroll the screen by using a mouse and  Record playback  view the files. You can play a record file by clicking it.  operation  Notes:  (Local single­screen  playback and  1.  R  indicates  common  records,  A  indicates  external  alarm  records,  M  multi­screen playback) ...

  • Page 33: Backup

    3 System Menus  Reverse play and frame­by­frame playback  Button  Description  Remarks  When you click  on the playback control bar during  Reverse  play  In  reverse  play  or  normal play of a record file, the record file starts to be  (playback  control  frame­by­frame  played  in  reverse.  When  you  click  again,  the  button  )  play mode, you can  reverse play stops.  click  to  switch  Manual  When you pause a record file, you can press the right  to  the  normal  frame­by­frame  arrow  key  to  enable  frame­by­frame  playback  and  playback status.

  • Page 34: Motion Detection

    NVR User Manual  3.5.1 Motion Detection  To access the Motion Detection screen, choose Main Menu > Alarm > Motion Detection.  You can save the settings of each channel independently or save the settings of all channels at a time.  Channel: Select a channel for alarm setting.  Enable: It is used to enable a function.  indicates that the function is enabled.  Schedule: Set the alarming time. Working days and non­working days can be selected. You can set  six  alarming  time  periods.  Ensure  that  the  alarming  time  periods  are  different.  The  alarming  time  periods are displayed in a straight line graph, and they can be copied to other dates.  Anti­dither:  Set  the  anti­dither  interval  when  alarm  input  occurs.  It  ranges  from  0  second  to  600  seconds. ...

  • Page 35: Alarm Input

    3 System Menus  Show Message:  indicates that this function is enabled. Messages are automatically displayed on  the screen when an alarm signal is generated.  Buzzer:  indicates  that  this  function  is  enabled.  The  buzzer  (disabled  by  default)  generates  an  alarm when an alarm signal is generated.  Send Email:  indicates that this function is enabled. An email is sent to the specified address when  an alarm signal is generated.  Record  CHN:  indicates  that  the  action  with  alarm  function  is  enabled.  Select  a  channel  to  be  enabled when an alarm signal is generated. Select Motion on the Record Setting screen and select  Always on the Record Control screen.  PTZ Act: In this window, you can configure how the pan­tilt­zoom (PTZ) responds to alarm signals. To ...

  • Page 36: Access Linkage

    NVR User Manual  You can save the settings of each channel independently or save the settings of all channels at a time.  Type: Set the type of alarm input devices to Normal Open or Normal Closed.  Note: Settings on the Alarm Input screen are similar to those described in section 3.5.1 Motion  Detection. 3.5.3 Access Linkage  Go to Main Menu > Alarm > Access Linkage.  1. Adding access devices  Step 1: Select Enable switch in the Access Linkage window (this checkbox is selected by default)  and click Select. See the following figure.  The Access configuration window will display, as shown in the following figure. 31 ...
  • Page 37 3 System Menus  Access IP and Port: specify the IP address and port number of the access device to be added. (Note:  The IP address must be on the same network segment as the IP address of the specified NVR, and  the default port number of the access device is 4370.)  Select  the  access  event:  specifies  the  access  event  that  will  trigger  access  linkage.  An  option  is  selected when marked with ■. The options include Open door normally, Door has been closed well,  Exit button, Door was closed, Door is open unexpectedly, Disassemble alarm, Mistaken press  alarm, Threaten alarm, and Anti­passback alarm.  Step 2: Click OK to save the setting and return to the Access Control Linkage window.  2. Configuring access linkage  Tip: The settings of access linkage are similar to those of dynamic detection. For details, see 3.5.1  Motion Detection.  Snapshot: The IPC takes a picture automatically when an alarm is generated. You can log in to the  client  of  the  web  server  to  view  the  picture.  For  detailed  operations,  see  Viewing  Pictures  in  6.9 ...

  • Page 38: Network Alarm

    NVR User Manual  l  Access event records are generated by means of access linkage, which is optional and available  only  to  some  NVRs.  To  enable  the  function  on  your  devices,  please  consult  our  commercial  representatives or pre­sale technical support engineers. 3.5.4 Network Alarm  To access the Network Alarm screen, choose Main Menu > Alarm > Network Alarm.  Type: Set the type of alarm input devices to Normal Open or Normal Closed.  Note: Settings on the Network Alarm  screen are the same as those on the Motion Detection  screen. For details, see section 3.5.1 Motion Detection. 3.5.5 Alarm Output  To access the Alarm Output screen, choose Main Menu > Alarm > Alarm Output.  Alarm Type: Two alarm types are available. All indicates that all four outputs are selected. 1, 2, 3, and  4 indicate outputs 1, 2, 3, and 4 respectively. 33 ...

  • Page 39: Abnormity

    3 System Menus  Config:  indicates  that  the  option  is  selected.  If  is  marked  for  All,  all  four  alarm  outputs  are  configured. If  is marked for 1, 2, 3, or 4, alarm output 1, 2, 3, or 4 is configured.  Always:  indicates  that  the  option  is  selected.  If  is  marked  for  All,  all  four  alarm  outputs  are  always enabled. If  is marked for 1, 2, 3, or 4, alarm output 1, 2, 3, or 4 is always enabled.  Close: This option is used to disable alarm outputs.  Status: This option is used to display the alarm output status of the current device.

  • Page 40: Digital Alarm

    NVR User Manual  Buzzer: Enable the alarm buzzer. (The alarm buzzer is disabled by default.) 3.5.7 Digital Alarm  To access the Digital Alarm screen, choose Main Menu > Alarm > Digital Alarm.  Note: Settings on the Digital Alarm screen are similar to those described in section 3.5.1 Motion  Detection. 3.6 Setting  The following sub menus are available: General, Network, Display, Account, PTZ, and Tour.  Note: You are required to have the rights for system setting. 3.6.1 General  System Time: It is used to modify the current system date and time of the NVR.  Date Format: It can be set to yyyy mm dd, mm dd yyyy, or dd mm yyyy. 35 ...

  • Page 41: Network

    3 System Menus  Auto  Logout:  The  standby  time  can  be  set  to  0~60  minutes.  0  indicates  that  no  standby  time  is  specified. If the standby time is specified,  you automatically log out  of the system after the standby  time elapses. To perform operations on the menus, you need to log in again.  Date Separator: Three types of separators are available.  Time Format: It can be set to 12­Hour or 24­Hour.  Language:  At  present,  14  languages  are  supported,  including  Chinese  Simplified,  English,  and  Spanish.  HDD Full: It can be set to Stop or Overwrite. The conditions for stopping recording are as follows: An  overwrite operation is being performed on the current working disk, or the current working disk is full  and the next disk is not empty. The conditions for overwriting are as follows: The current working disk ...
  • Page 42 NVR User Manual  UDP Port: The default port ID is 37778. You can set the port as required.  Max Connection: It ranges from 0 to 50. If it is set to 0, no access from users is allowed. A maximum  number of 50 users can be connected.  ADVANCED SETTING: Double­click an option for further settings.  EMAIL  SMTP Server: Set an address for the SMTP server, for example, smtp.xxxx.com.  Port: Set a port ID for the mail server. The default value is 25.  SSL:  indicates that the Secure Sockets Layer (SSL) is required by the server.  User Name: It is used to log in to the mail server before you send an email from the mail server. It is  verified during the login  Password: It is used to log in to the mail server.  Sender: It is an email address used to send alarm information.  Title: It is the title of alarm emails.  Receiver: It is an email address used to receive alarm information.  Note: If the user name is a mailbox providing virtual functions, add the mailbox name extension  when  you  type  the  user  name,  for  example,  xxxx@yyyy.com.  If  the  user  name  is  a  mailbox  not  providing virtual functions, do not add the mailbox name extension when you type the user name, for  example, xxxx.  DNS  Primary DNS: It is set based on the local DNS address. 37 ...
  • Page 43 3 System Menus  Secondary DNS: It is set based on the local DNS address.  DDNS  DDNS Type: It is the type of the DDNS service provider.  Enable: It is used to enable a function.  Indicates that the function is enabled.  Domain Name: It is the DDNS domain name bound to the device.  User Name: It is the user name that you use to register the DDNS domain name.  Password: It is the password that you use to register the DDNS domain name.  PPPoE  User Name: It is the ADSL user name.  Password: It is the ADSL password.  IP Address: It is assigned after the dialup is successful.  UPNP  External HTTP Port: It is an external access HTTP port mapped by the router and corresponding to  the HTTP port of the device.  External TCP Port: It is an external access TCP port mapped by the router and corresponding to the  TCP port of the device. 38 ...

  • Page 44: Display

    NVR User Manual  AutoReg Setting  Connect Type: It indicates the connection mode of the platform to be registered.  Reg Server IP: It is the IP address of the server.  Reg Server Port: It is the port of the server.  User: It is the user name used to access the server.  Password: It is the password used to access the server.  Device Id: It is the unique identifier of the NVR.  Online Users  Disconnect: It is used to disconnect the user selected in the list. The disconnection time can be set.  Block: It is used to block the user selected in the list. The block time can be set. 3.6.3 Display  Channel Name: Click Modify and modify the channel name on the Channel Name screen. 39 ...

  • Page 45: Account

    3 System Menus  Output: The Time Display, Channel Display, Record State, and Alarm State options are available.  Indicates that the options are selected. The system time and date, channel No., record state, and  alarm state are displayed on the surveillance screen.  Transparency: It ranges from 128 to 255. Set the transparency as required.  TV Adjust: You can set the top, bottom, left, and right edge spacing for video display. 3.6.4 Account  Notes:  (1)  A  user  name  or  a  group  name  consists  of  a  maximum  of  six  bytes.  Spaces  are  invalid  in  the  beginning or at the end of a string and are valid in the middle of a string. Letters, digits, underscores,  minus marks, and dots are valid characters. Other characters cannot be used.  (2) The  number  of  users  and  groups is  not  limited.  You  can  add  or  delete  groups  as  required. Two  levels ...
  • Page 46 NVR User Manual  unique. A user must be added to and can be added only to one group.  Add Group: You can add a group and set group rights.  On  the  Add  Group  screen,  set  the  group  name  and  group  rights,  including  control  panel,  device  shutdown,  real­time  surveillance,  playback,  network  preview,  recording,  record  backup,  hard  disk  management, account management, system information check, alarm input/output setting, log check,  log deletion, system upgrade, maintenance, general setting, coding setting, record setting, serial port  setting, network setting, alarm setting, video detection, display, and default.  Modify Group: You can modify the properties of an existing group.  Add User: You can add users to a group and set user rights.  Two default users are available: user admin and user guest. User admin has the highest rights. User  guest  has  lower  rights,  including  control  panel,  surveillance,  playback,  and  network  preview.  The  default password of the two users is 123456. ...

  • Page 47: Ptz

    3 System Menus  Modify Password: You can modify the password of an existing user. Access the Modify Password  screen, select a user name, type a new password in the New Password text box, confirm it, and click  Save. A password consists of a maximum of six characters. Spaces are invalid in the beginning or at  the  end  of  a  password  and  are  valid  in  the  middle  of  a  password.  User  admin  can  modify  the  passwords of other users. 3.6.5 PTZ  Channel: Select a channel for which you want to set the PTZ parameters.  Protocol: It is a communication protocol for PTZ motor control. It can be set to PELCOD or PELCOP  and must be consistent with the internal control protocol of the PTZ.  Address: It is used to distinguish between PTZs. It must be consistent with the address code of a PTZ.  Ensure that the address codes of PTZs are not in conflict.  Baud rate: It is the transmission frequency of the 485 signal. It must be consistent with the internal  baud rate setting of the PTZ.  Data Bits: It is a transmission parameter of the 485 protocol. Five to eight options are available.  Stop Bits: It is a transmission parameter of the 485 protocol. One or two options are available.  Parity: It is a transmission parameter of the 485 protocol. It can be set to Odd, Even, Checkmark, or  None.  Note: The default PTZ settings are common settings, with Baud rate set to 115200, Data Bits set  to 8, Stop Bits set to 1, and Parity set to None. 3.6.6 Tour ...

  • Page 48: Advanced

    NVR User Manual  displayed in the single­screen, 4­screen, 8­screen, 9­screen, 16­screen, and 25­screen mode. 3.7 Advanced  The following sub menus are available: HDD Manage, Digital Channel, USB Update, Configuration,  Maintenance, Default, and Shut Down. 3.7.1 HDD Manage  The  NVR  supports  SATA  disks.  To  access  the  HDD  Manage  screen,  choose  Main  Menu>Advanced>HDD Manage.  Type, Capacity, and Status show properties of the current hard disk. In the Set drop­down list, the  Read only, Read/Write, Redundant, and Format options are  available. The setting  takes effective  after you click Execute.  Note: To enable the redundancy function, you can set one or more hard disks to the redundant  disks.  After  the  redundancy  function  is  enabled  on  the  Record  Setting  screen,  record  files  are  recorded in the read/write disk sequence and redundant disk sequence. The cyclic overwrite policy is 43 ...

  • Page 49: Digital Channel

    3 System Menus  always applied to redundant disks. If a redundant disk is full, old data on the disk will be overwritten by  new data. Therefore, the number of redundant disks can be different from that of read/write disks. At  least one read/write disk must be set. Otherwise, recording cannot be enabled even when redundant  disks are available. To search for data on a redundant disk, you need to set the redundant disk to a  read­only or read/write disk.  After you make modifications on the  HDD Manage screen, the system  prompts you to restart the device for the modifications to take effect. Alternatively, you can take out the  redundant disk and play the records on another device.  Hardware Partition: Partition a hard disk for respective storage of records and snapshots (images).  Detailed operations are described in the following:  Step 1:  Select  the hard disk to be partitioned, choose Partition, and click Execute. The  Hardware  Partitiong window is displayed. Click  following Record partitioning. The drop­down list shown in  the following figure will display.  Step 2: Choose a percentage. The system will automatically set the percentage of the disk space for  storing pictures in proportion. Then click OK in the Hardware Partition window to save the setting and  return  to  the  HDD  Manage  window.  (Remarks:  The  total  space  of  the  record  partition  and  picture  partition is 100 %.)  Step 3: Click Execute in the HDD Manage window. The following dialog box will display:  Step 4: Click OK to execute hard disk partitioning. ...
  • Page 50 Device Search:  You can search for devices on  the LAN.  The devices are displayed on the screen.  Select  and  double­click  a  device.  The  IP  address  of  the  device  is  automatically  typed  in  the  IP  Address field.  Type: It is the type of the front­end device. It can be set to IPC, RTSP, Onvif, or ZKTeco.  Protocol: It is the protocol of the front­end device. It can be set to TCP or UDP.  Channel: It is the channel for decoding the remote device.  Stream  type:  It  is  the  code  stream  type  for  decoding  the  remote  device.  It  can  be  set  to  Main  or ...

  • Page 51: Usb Update

    3 System Menus  Password: It is the password used to log in to the remote device. 3.7.3 USB Update  The  update  procedure  is  as  follows:  connect  a  USB  device  that  stores  the  update  file  to  the  USB  interface of the NVR, select  the update file, and click Update. You can  update the kernels, U­Boot,  configurations, application programs, and file systems. 3.7.4 Configuration  EXPORT  Connect  a  USB  device  to  the  USB  interface  of  the  NVR  and  export  system  configurations  as  the  cfg.coi file. ...

  • Page 52: Default

    NVR User Manual  Auto­Delete Old Files: It can be set to Never or User Defined. You can set a policy for deleting files. 3.7.6 Default  Select All:  indicates that all of the following options are selected:  General,  Schedule,  Decode,  Schedule,  Network,  Motion  Detection,  Alarm,  PTZ,  Display,  Channel Name, and Abnormity. 3.7.7 Shut Down  The Shut Down menu provides the Logout menu user, Shutdown, and Restart system functions.  When you press the shutdown button, the system displays a progress bar. The device is shut down  after 3 seconds. You cannot cancel the shutdown operation in the process.  If you do not have the shutdown rights, you need to type the shutdown password.  Shutdown: It is used to log out of the system and power off the device.  Restart system: It is used to log out of and restart the system.  Logout menu use: It is used to exit the menu. You need to type the password again next time when  you access the menu.  Switch user: It is used to log in to the system as another user. 47 ...

  • Page 53: Information

    3 System Menus  3.8 Information 3.8.1 HDD Information  The HDD Information screen displays the SATA interface status of hard disks and the total space, free  space, recording start time, and status of each hard disk.  Notes: ○ indicates that the hard disk corresponding to the SATA interface is normal. X indicates  that the hard disk is faulty. – indicates that the hard disk is not installed. To replace a faulty hard disk,  shut down the device, remove the faulty hard disk, and install a new hard disk.  If the No. of a hard disk is marked by gray color (for example, ○), the hard disk is the current working  disk. The Status column displays whether conflict occurs on a hard disk. If the hard disk is faulty, a  question mark (?) is displayed in the Status column.  If conflict occurs, the system automatically switches to the HDD Information screen after startup. You  are not required to handle the conflict, but you can check whether the system time overlaps with the  disk time. If yes, access the General screen and modify the system time, or choose Advanced>HDD  Manage, format the hard disk, and restart the NVR.  Hard disk arrangement rule: The hard disks are arranged based on the SATA interface sequence. For  example,  the  hard  disk  corresponding  to  the  SATA  1  interface  is  arranged  in  front  of  the  hard  disk  corresponding to the SATA 2 interface. 3.8.2 BPS  The BPS screen displays the code stream (Kb/S) and occupied disk space (MB/H) for each channel in  real time. The waveforms show the code stream changes in an explicit manner.

  • Page 54: Log

    NVR User Manual  3.8.3 Log  The  Log screen displays system logs, allowing you to check login logs. Logs are classified into the  following types: System, Setting, Storage, Alarm, Record, Account, Clear, Playback, and Access.  Note:  Access  event  records  are  generated  by  means  of  access  linkage,  which  is  optional  and  available only to some NVRs. To enable the function on your devices, please consult our commercial  representatives or pre­sale technical support engineers.  Filter: It allows you to set the types of logs to be saved.  Set  Type,  Start  Time,  and  End  Time,  and  click  Search.  The  logs  meeting  the  search  criteria  are  displayed in a list (each page displays 10 logs). You can click Page Up or Page Down to view logs on ...

  • Page 55: Quick Start

    NVR User Manual  4 Quick Start 4.1 Startup  Connect the power cable and press the power button (in the ON state). The power indicator is lit, and  the NVR starts. The multi­screen video output mode is enabled by default. If the startup time is within  the  scheduled  record  time,  the  system  automatically  enables  the  scheduled  recording  function  and  operates properly. 4.2 Login  After normal startup, right­click a menu and type the user name and password in the Login dialog box  that is displayed.  Notes:  (1) Two default users are available in the system: user admin and user guest. The default password  of the two users is 123456.  (2) A password security policy is executed. You can try a password only five times within 30 minutes.  After that, the account is locked.  (3)  To  ensure  account  security,  change  the  default  password  in  time.  To  add  groups  and  users  or  modify users, see section 3.6.4 Account.

  • Page 56: Faq

    NVR User Manual  5 FAQ  1.  Why does the host fail to start after the power supply is connected?  ●  Check whether the power switch on the back of the host is turned on.  ●  Check whether the startup operation is correct.  2.  Why is there no display on the monitor? Why does the screen jitter?  ●  Check whether the device is powered on. After power­on, the POWER indicator on the front  panel will be lit.  Check whether the VGA cable is connected properly.  ●  3.  Why do color casts occur on the screen?  Check whether the VGA cable is connected properly and whether the VGA cable is intact.  ●  4.  Why does blank screen occurs after the host starts? Why is there no channel title on the  screen?  Access the channel setting screen and check whether local blocking is enabled. If yes, restore  ●  it to the default setting. Alternatively, access the default setting screen and restore all options  to the default settings.  5.  Why does the blocking effect occur during record playback on the host?  Record parameters are not set properly, reducing the record quality.  ●  Bad sectors occur on the hard disks.  ●  6.  Why is there no record data available when manual recording is enabled?  ●  Check  whether  the  search  criteria  are  correct.  Ensure  that  manual  recording  is  selected  before you search for and play a record. ...
  • Page 57 5 FAQ  The alarm recording time period is not set properly. The start time must be earlier than the end  ●  time.  ●  No channel is selected for alarm recording. Select a proper channel.  The trigger settings are incorrect. Check alarm input connections and alarm trigger devices  ●  9.  Why is the record content discontinuous?  ●  If  this problem  occurs  in manual  recording  or  scheduled  recording,  check  whether  a  power  failure or a voltage abnormity occurs.  If  this  problem  occurs  in  alarm  recording,  check  whether  alarms  are  generated  frequently.  ●  Recording is triggered when alarms occur and lasts for a certain period based on the preset  recording time. 52 ...

  • Page 58: Web Server Client

    NVR User Manual  6 Web Server Client 6.1 Internet Explorer Setting  Ensure that Microsoft Internet Explorer 6.0 or later and DirectX 9.0 or later are installed.  If the Internet Explorer blocks the download of controls, perform the following operations:  ●  1. Open the Internet Explorer and click Tools.  2. Choose Internet Options>Security.  3.  Click  Custom  Level.  In  the  Security  Settings  window,  select  Enable  for  Download  unsigned  ActiveX controls, as shown in the following figure.  4. Click OK and Apply.  If plug­ins or antivirus controls block the download of controls, disable the firewall and antivirus  ●  software.  Note: If the commissioning is successful and all functions are normal when you log in to the NVR  for  the  first  time,  you  can  restore  the  Internet  security  level  to  the  default  setting  or  set  a  custom  security level to ensure the security of the Internet Explorer.

  • Page 59: Login

    6 Web Server Client  6.2 Login  Type the IP address (default IP address: 192.168.1.88) of the NVR in the address box of the Internet  Explorer, for example, http://192.168.1.88. Access the login page.  When you log in by using the Internet Explorer for the first time, the system prompts you to load and  install  plug­ins.  The  user  name  and  password  must  be  consistent  with  those  used  to  log  in  to  the  software on the device. The default administrator user name for the administrator of the NVR is admin,  and the default password is 123456. You need to change the password in time.  Notes:  (1) Check that the NVR is properly connected to the network based on the preceding descriptions of  device connections and operations.  (2)  Set  the  IP  address,  subnet  mask,  and  gateway  for  the  host  and  NVR.  If  no  routing  device  is  available on the network, assign an IP address on the same network segment. If a routing device is ...

  • Page 60: Menu Bar

    NVR User Manual  6.4 Menu Bar  The  menu  bar  is  on  the  top  of  the  screen,  providing  the  Record  Query,  Alarm  Config,  System  Config, About, and Logout menu options.  Record Query: It is used to go to the record search and playback screen.  Alarm Config: It is used to go to the alarm setting screen.  System Config: It is used to go to the control panel.  About: It is used to display version information about the NVR web server.  Logout: It is used to exit the NVR web server screen. 6.5 Preview Mode  Icon  Description  Full­screen display  Single­screen split display  Multi­screen split screen:  4­screen/5­screen/6­screen/8­screen/9­screen/13­screen/16­screen/20­screen/2  5­screen/  36­screen  Microphone, intercom 55 ...

  • Page 61: Video Connection

    6 Web Server Client  Real­time  fluency  grade:  Real  Grade  High/Real  Grade  Middle/Real  Grade  Default  Low/Default  Grade/Fluency  Grade  Low/Fluency  Grade  Middle/Fluency  Grade  Grade High 6.6 Video Connection  In the Channel navigation pane, click the channel that you want to connect to. You can preview the  screen  when  the  camera icon  becomes  orange.  Click  the  drop­down  arrow behind  the  channel  No.  and choose Main Stream or Second Stream from the drop­down list.  Start All: It is used to connect to main stream videos in all channels.  Close All: It is used to disconnect from all channels.  Main Stream: It is used to connect to main stream videos in digital channels.  Second Stream: It is used to connect to second stream videos in digital channels.  The preview toolbar is displayed in the lower right corner of the screen. ...

  • Page 62: Screen Settings And Others

    NVR User Manual  Direction  Control:  Control  the  pan/tilt  directions  (top,  bottom,  left,  and  right)  of  the  PTZ.  You  can  control a direction by clicking the corresponding arrow and hold. When you release the mouse, the  direction is not under control.  Speed: Control the speed when the PTZ moves up, down, left, and right or in tour mode.  Zoom: Control the zooming of the PTZ camera lens.  Focus: Control the focus of the PTZ camera lens.  Iris: Control the aperture of the PTZ camera lens.  Preset: Type a value for Preset. The preset point of the PTZ cameras is invoked.  Auto Tour: Type a value for Auto Tour. Tours are enabled for PTZ cameras.  AutoPan: Enable PTZ cameras to rotate horizontally.  AutoScan: It is used to enable linear scanning for PTZ cameras.  Pattern: Control the auto pan/tilt of the PTZ.  PTZ Config: It allows you to set AutoScan, Pattern, Preset, and Tour.  Aux. On: It is used to start auxiliary devices.  Aux. Off: It is used to shut down auxiliary devices. 6.8 Screen Settings and Others  Icon  Description  It is used to adjust the brightness of the screen.  It is used to adjust the contrast of the screen.  It is used to adjust the saturation of the screen. 57 ...

  • Page 63: Record Query

    6 Web Server Client  It is used to adjust the chrominance of the screen.  It is used to restore the brightness, contrast, saturation, and  chrominance to the default values.  It is used to set the path for storing captures screens. The default path  Snapshot Path  is C:\RC\.  Record Path  It is used to set the path for storing records. The default path is C:\RC\.  Reboot  It is used to restart the device.  Record Size  It is used to set the size of a record file. 6.9 Record Query  Click Record Query to access the Record Query window (shown in the following figure).  The Record Query window lists all video records and pictures (optional) stored in a device.  Viewing records  l  Step 1: Set Type to Record.  Record: includes the Outer Alarm, Dynamic Detect, All Alarm, Manual Record, Time record, and  Access Linkage record (optional) options.  Step 2: Set Start Time, End Time, and Channel in the Parameter area and click Query to search all  video records stored in an NVR. See the following figure. 58 ...
  • Page 64 NVR User Manual  Play:  Select  a  video  file  from  the  record  list  and  click  Play  to  play  the  video  file.  See  the  following  figure.  : Play;  : pause;  : stop;  : slow play;  : fast play.  Download:  Select  a  video  file  in  the  record  list  and  click  Download.  The  Save  As  dialog  box  is  displayed. Select a save path, name the video file, and click Save to save the video file. ...

  • Page 65: System Configuration

    6 Web Server Client  View Picture: Select a picture in the picture list and click View Picture to view the selected picture.  See the following figure.  Download:  Select  a  picture  in  the  picture  list  and  click  Download.  The  Save  As  dialog  box  is  displayed. Select a save path, name the picture, and click Save to save the picture.  Open Local Picture: Click to open a picture stored on your PC.  Note: Access control event videos and pictures are generated by means of access control linkage.  Access Function is optional and available only to some NVRs. To enable the function on your devices,  please consult our commercial representatives or pre­sale technical support engineers. 6.10 System Configuration 6.10.1 System Information  Click System Config. The Config window is displayed, as shown in the following figure. You can set  and modify all parameters of the NVR. 60 ...

  • Page 66: System Setting

    NVR User Manual  System Info: It allows you to view version information, disk information, and logs of the system.  Version Info: It allows you to view the firmware version information and port information of the NVR.  Disk Info: It allows you to view the disk partitions, disk status, free space, and total space.  Log: It allows you to search for, view, and back up logs of the NVR. 6.10.2 System Setting  You can set the NVR time, language, format, decoding mode, recording mode, serial port, network,  alarm, video, PTZ, and backup parameters.  Common Setting: It allows you to set the video format and system time/date, synchronize the system  time/date  with  that  of  the  PC,  select  voice  versions  supported  by  the  system,  and  set  the  handling  methods when hard disks are full.  Decoder  Config:  It  allows  you  to  search  for  and  add  devices  and  set  decoding  policies  for  the  channels. ...

  • Page 67: Alarm Function

    6 Web Server Client  Video­out Mode:  It  allows  you  to  determine  whether  to  display  the  time,  channel,  alarm  state,  and  record state on a video.  Record Setting: It allows you to set the length of record files and pre­record time. The record dates  and time periods are displayed in a graph based on record types (Timer, Motion, and Alarm).  Net Setting: It allows you to set the device name, IP address, subnet mask, gateway, alarm reception  mail box, DDNS, UPNP, PPPoE, IP privilege, NTP, and RTSP.  PTZ Setting: It allows you to set the channel connected to the PTZ, PTZ protocol, PTZ address, baud  rate, data bits, stop bits, and parity. The  default values are as follows: PELCOD, 1, 9600,  8,  1, and  None.  Config/Default:  It  allows  you  to  restore  all  or  part  of  the  default  values.  You  can  restore  the  alarm  setting, ...

  • Page 68: Advance Option

    NVR User Manual  Note:  Access  event  records  and  pictures  are  generated  by  means  of  access  linkage.  Access  Function is optional and available only to some NVRs. To enable the function on your devices, please  consult our commercial representatives or pre­sale technical support engineers. 6.10.4 Advance Option  You can set record and maintenance parameters.  Multi  Views  and  Tour:  It  allows  you  to  set  single­screen  or  multi­screen  display  and  configure  multi­screen tours.  Disk Manage: It allows you set the read/write, read only, and redundancy properties for hard disks,  clear data, and recover hard disks from errors.  Upgrade: It allows you to upgrade the system by using a local upgrade file.  Record Control: It allows you to the recording mode to Always, Config, or Close for all channels or  part of the channels. ...
