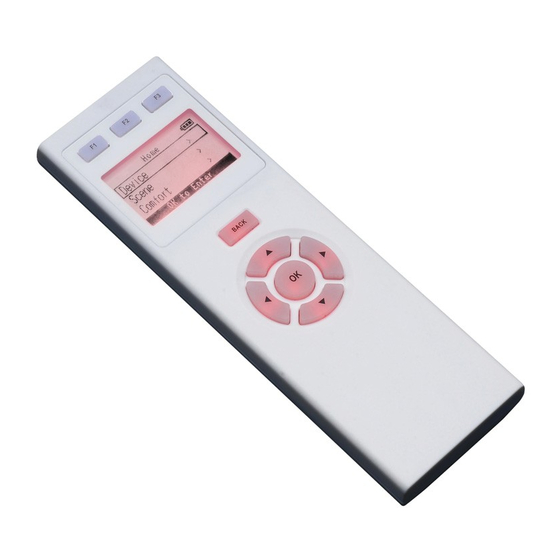

Remotec ZRC-100 Operating Instructions Manual

Z-wave remote controller
Hide thumbs Also See for ZRC-100:
Table of Contents

Advertisement

Quick Links

ZRC-100
(Z-Wave Remote Controller)
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZRC-100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Remotec ZRC-100

Summary of Contents for Remotec ZRC-100

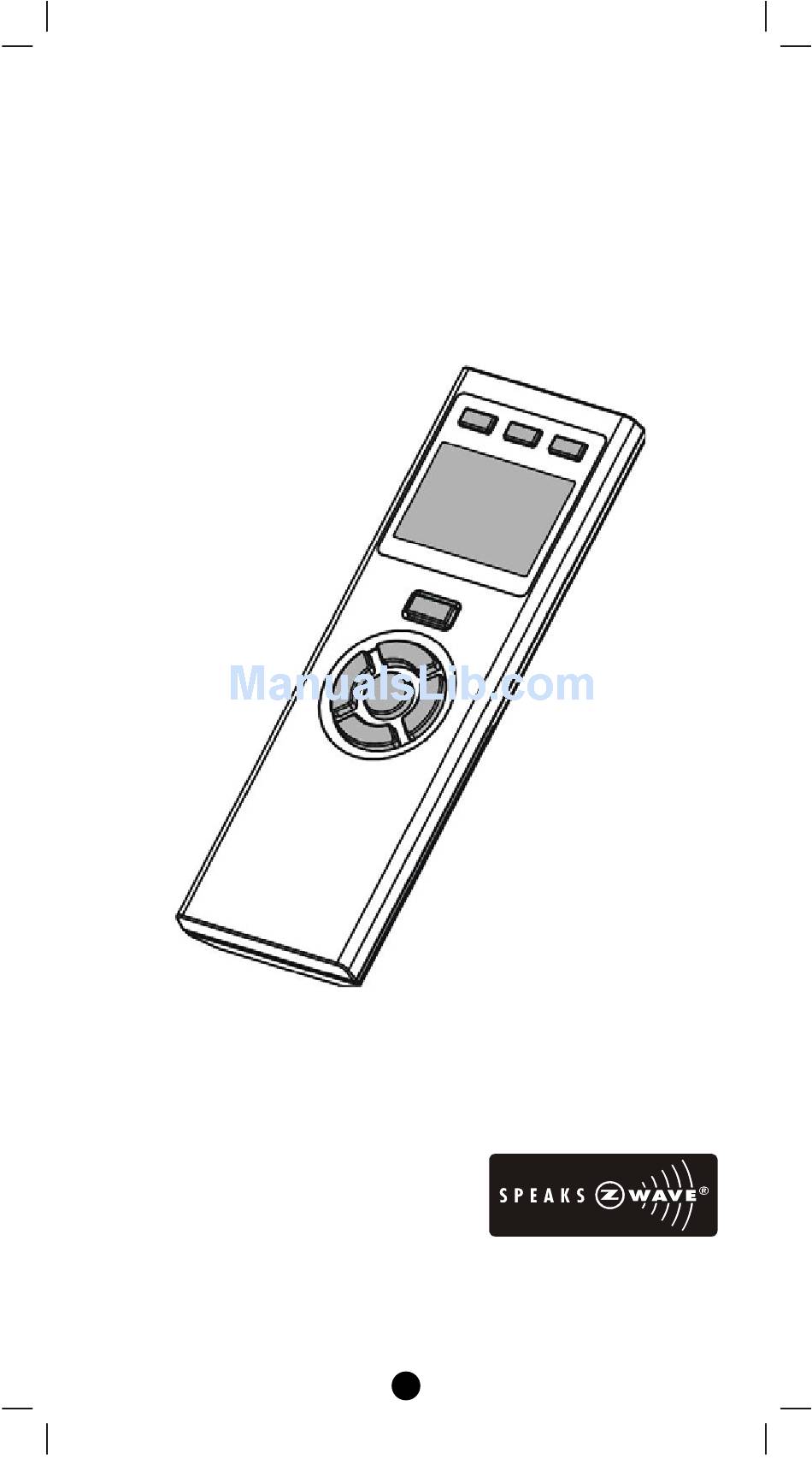

  • Page 1 ZRC-100 (Z-Wave Remote Controller)

  • Page 2: Table Of Contents

    Introduction ............ 4 Glossary ............5 Product Overview ........... 6 Description of Function Keys ......6 Setup and Operations ........7 ZRC-100 User Interface Layout ......8 Operations ............. 10 Add/Delete Devices .......... 11 Device Control ..........14 Scene Setup ........... 16 Scene Control ..........
  • Page 3 Checking Accessories ........60 FCC Notice ............60 Warnings ............60 Caution ............61...

  • Page 4: Introduction

    ZRC-100 (Z-Wave Remote Controller) Operating Instructions   Introduction  The ZRC‐100 (Figure 1) is a portable Z‐Wave remote controller with  multi‐channel support; also it is a Z‐Wave Enabled Security Controller.  It can control the secured door locks when it is in the security network.  Also, it can be configured as a primary or secondary controller within a  Z‐Wave home automation network. It works with almost every Z‐ Wave enabled devices, binary switches, dimmers, curtains,  thermostats, secured door locks, binary or multi‐level sensors. Users  can control their Z‐Wave enabled devices individually or through  “Scene” control. Scene is a collection of Z‐Wave devices configured to  a user‐preferred settings, levels, modes or operating conditions. The  ZRC‐100 also equipped with a backlit LCD screen, users can setup and  operate their Z‐Wave devices through the LCD user interface by using  their ZRC‐100, and enjoy a networked, wireless home automation  system anywhere at home.    Figure 1 ZRC-100...

  • Page 5: Glossary

    Glossary  Devices and nodes are all terms to describe  an individual Z­Wave device. These are all  Device or Node  interchangeable when setting up your Z‐ Wave network.  Inclusion  Add a Z‐Wave device to the network.   Exclusion  Delete a Z‐Wave device from the network.  To take a device out of a group, scene or  Remove  association group while that device still  exists in the same Z‐Wave network.  A collection of Z‐Wave devices controlled by  primary and secondary controllers operating  Z‐Wave  on the same system. A Z‐Wave network has  Network   its own unique ID code so that controllers  not in the network cannot control the  system.   The first controller used to set up your  devices and network. Only the Primary  Controller can be used to include or delete  Primary  modules from a network. It is recommended  Controller  that you mark the primary controller for  each network for ease in modifying your  network.   A controller containing network information  about other modules within the network  Secondary  and is used for controlling devices.  Controller  Secondary controller is created from the  Primary Controller and cannot include or  delete modules to the network.   A controller containing network information  about other modules within the network ...

  • Page 6: Product Overview

    Product Overview          Short cut keys LCD screen BACK key Navigation + OK keys     Figure 2 Setup and control keys of ZRC-100       Description of Function Keys   Keys  Functions  Short cut keys for:  Device and scene control  Short cut to user selected control  menu  Back to previous screen  4‐way directional keys for setup and  control ...

  • Page 7: Setup And Operations

    Setup and Operations    Welcome to the world of Z‐Wave home automation, you can use your  ZRC‐100 to control almost every Z‐Wave certified products inside your  house. The following section will guide you through the set up  processes and operation procedures for your ZRC‐100.     Please note that all Z‐Wave devices, light switches, dimmers, shutter  switches, curtains, thermostat and secured door lock made from  various vendors are compatible with your ZRC‐100 as long as they are  Z‐Wave certified or carry the following Z‐Wave logo:      (Please carefully read through the following sections of this user  manual and store for future reference.)      Before using the ZRC‐100, please install the batteries:  • 4xAAA batteries are required for operation.   • Remove the battery cover on the back of your remote.  • Check the polarity of the batteries and the "+/‐" marks inside the  battery compartment.  • Insert the batteries.   • Push the battery cover back in place.     CAUTION (battery safety) − Use new batteries of the recommended type and size only.  − Never mix used and new batteries together.  − To  avoid  chemical  leaks,  remove  batteries  from  the  remote  controller ...

  • Page 8: Zrc-100 User Interface Layout

    ZRC‐100 User Interface Layout  • Press keys to select control category. Control • Press BACK key to go back to previous page. menu • Press and hold BACK key for 2 seconds to go back to root menu. Home (A1) Device (A2) Devices List (A2.1) Scene (A3) Scenes List (A3.1) Comfort (A4)
  • Page 9 • Press and hold keys simultaneously for 3 seconds to enter Setup menu. Setup • Press BACK key to go back to previous page. menu • Press and hold BACK key for 2 seconds to go back to root menu. Setup (B1) Add Device (B2) Delete Device (B3)

  • Page 10: Operations

    • Press and hold keys simultaneously for 3 Network seconds to enter Network Setup menu. • Press BACK key to go back to previous page. Setup menu • Press and hold BACK key for 2 seconds to go back to root menu. Network Setup (C1) Learning Mode (C1) Scan Devices (C2)

  • Page 11: Add/Delete Devices

    Remark:   User can press “ ” key to go back to the previous page  or press and hold “ ” key for 2 seconds to go back to the  root menu at any setup /operation screen.  Add/Delete Devices    Adding Device to the Network    Step  Setup Key  LCD Indication    Press and hold    Home   keys simultaneously for  Device > 3 seconds under the    Scene > Home page.    Comfort >   OK to Enter   1  ⇓    Setup   Add Device >...
  • Page 12 Note 3: In a Z-Wave network, only the primary controller or inclusion controller can add or include devices into its network. If ZRC-100 is configured as a secondary controller, it will report “Error” if users attempt to use ZRC-100 to add a device into its network.
  • Page 13 “Delete Device” mode will exit automatically. Note 2: In a Z-Wave network, only the primary controller or inclusion controller can delete or exclude devices into its network. If ZRC-100 is configured as a secondary controller, it will report “Error” if users attempt to use ZRC-100 to delete a device from its network.

  • Page 14: Device Control

    Device Control    After adding devices to your ZRC‐100, you can turn the device using    the corresponding Device Control function.   Step  Setup Key  LCD Indication    Select “Device＂and  Home   Device > press   key to    Scene > confirm.     Comfort > A corresponding Device    OK to Enter control page will be    displayed.  1  ⇓    Devices List   Switch 001  ...
  • Page 15 For motorized curtain,   Devices List Press and hold the      Switch 001 key to adjust the curtain    Dimmer 002 (Up or Open) position  Curtain 003   then release the key    after reached to your  Off,OK Stop,On desired level.      Press   key once to  fully open the curtain.    Press and hold the    4  key to adjust the curtain  (Down or Close) position  then release the key  after reached to your  desired level.    Press   key once to  fully close the curtain. ...

  • Page 16: Scene Setup

    Scene Setup    Scene is a collection of Z‐Wave devices configured to user specified  levels, settings, modes, or operating conditions. Scenes are usually  activated by a controller, timed event, or specific conditions. For  example, a user prefers to set the dimmer to a low intensity level and  close the motorized curtain when he watch movie. He can define a  scene to control the dimmer and motorized curtain using a single  scene command.  You can control up to 12 scenes (Scene On/Off) with your ZRC‐100.  Each Scene supports up to 32 Z‐Wave devices or End‐Point (EP).   Adding Device/End‐point to a Scene  Step  Setup Key  LCD Indication    Press and hold    Home   keys simultaneously for  Device > 3 seconds under the    Scene > Home page.    Comfort >     OK to Enter       1 ...
  • Page 17 Select a Scene which you    Select Scene want to add the device    Scene 1 into Scene and press    Scene 2 3    Scene 3  key.      OK to Enter     Press the program    Add Device button on the target    Press PROG on target device.    >>>>     4  ⇓ ...
  • Page 18 Removing Device/End‐point from a Scene  Step  Setup Key  LCD Indication    Press and hold    Home   keys simultaneously for  Device > 3 seconds under the    Scene > Home page.    Comfort >   OK to Enter   1    Setup   Add Device >   Delete Device >   Add to Scene >...

  • Page 19: Scene Control

      Remove Device   Press PROG on target   >>>>     Note 1: This process will only remove the target device/EP from its assigned scene but will not exclude it from the network. Note 2: If no ACK signal received for more than 180 seconds, the “Remove Device”...

  • Page 20: Comfort Control

    Comfort Control    After adding “Thermostat＂ or “Z‐Wave to AC IR extender＂ to  your ZRC‐100, you can change the operation mode, set target  temperature and fan speed via the corresponding Comfort Control  function.    Step  Setup Key  LCD Indication  Select “Comfort＂and    Home   Device > press   key to    Scene > confirm.    Comfort > A corresponding    Comfort Control page  OK to Enter   will be displayed.  1  ⇓    Comforts List   Thermostat004 >...

  • Page 21: Sensor Information

    Sensor information    After adding “Binary Sensor / Multi‐level Sensor＂to your ZRC‐100,  you can monitor the sensor temperature via the corresponding Sensor  function.    Step  Setup Key  LCD Indication    Select “Sensor＂and  Home   Sensor > press   key to    All Off confirm.    A corresponding Sensor    OK to Enter page will be displayed.    1  ⇓    Sensors List   Sensor 004        ...
  • Page 22   Select “Device  Setup Configure＂and press    Remove fr. Scene >   Device Config. > 2   key.    Scene Config. >   OK to Enter   Select your“Device＂   Device Configure   Dimmer 002 > and press   key.    Dimmer 005 > 3     ...
  • Page 23   page.  Confirm?   Note 1: ZRC-100 supports up to 15 characters in a row for the device name. Note 2: This process will only remove the devices/EPs from its catalogue but will not exclude it from the network.

  • Page 24: Scene Configure

    Scene Configure    It is allow to Move/Rename/Clear the scene after added into the scene  under the Scene Configure function.   Step  Setup Key  LCD Indication  Press and hold   keys    Home simultaneously for 3    Device > seconds under the    Scene > Home page.    Comfort >   OK to Enter   ⇓  1    Setup   Add Device >   Delete Device >  ...
  • Page 25 Move your selected    Move scene to your target    Scene 1   Scene 2 position and press      Scene 3 to save the setting.      OK to Save     ⇓  5        Move     Scene 2   Scene 1     Scene 3  ...

  • Page 26: Comfort / Sensor Configure

    Confirm?   Note 1: ZRC-100 supports up to 15 characters in a row for the scene name. Note 2: This process will only remove the scene devices/EPs from its assigned scene but will not exclude it from the network.
  • Page 27   Select “Comfort  Setup Configure＂and press    Comfort Config. >   Sensor Config. > 2   key.    Shortcut Key >   OK to Enter   Select your    Comfort configure “Thermostat＂and    Thermostat003 >   3  Thermostat005 > press   key.      OK to Enter  ...
  • Page 28   page.  Confirm?     Note 1: ZRC-100 supports up to 15 characters in a row for the scene name. Note 2: This process will only remove the devices/EPs from its catalogue but will not exclude it from the network.

  • Page 29: Shortcut Key

    Shortcut key    ZRC‐100 provides a shortcut key which can jump to your target    Comfort / Sensor device or turn On/Off your device/ Scene. Step  Setup Key  LCD Indication  Press and hold   keys    Home simultaneously for 3    Device > seconds under the    Scene > Home page.    Comfort >   OK to Enter   ⇓  1    Setup   Add Device >   Delete Device >...
  • Page 30 Select a Device or Scene    Select to this shortcut key then    Switch 001   Dimmer 002 5  press   key.      OK to Save     Press   key to turn  Home   On your Device or Scene  Device > at any page or     Scene >   Press and hold    Comfort > key to turn Off your    6  OK to Enter Device or Scene at any ...
  • Page 31   Select “Shortcut key＂ Setup   Comfort Config. > and press   key.    Sensor Config. > 2      Shortcut Key >     OK to Enter     Select your target    Shortcut Key shortcut key by      keys (e.g. F1) then press    3     key.    Select Hard Key  ...
  • Page 32 Use  keys to change    Set Value your Basic Set value and     keys to select  Set Value (0-255)   number position, press       to save the  OK to Save setting.    (Basic Set value from       0 to 255)    Press   key to send  Home   out predefined Basic Set  Device > value to your    Scene > destination device (e.g.    8  Comfort > gateway) and trigger the ...

  • Page 33: Z-Wave Advanced Setup

    Z‐Wave Advanced Setup    Configure Association  (Assign Association for Two Devices)    The ZRC‐100 can be used to assign one device to automatically  interact directly with another device.   For example you can assign a door sensor (primary node) to turn on  the light switch (secondary node) when the door is opened.     Adding Device/End‐point to an Association Group    Step  Setup Key  LCD Indication  Press and hold   keys    Home simultaneously for 3    Device > seconds under the    Scene > Home page.    Comfort >   OK to Enter   ⇓  1    Setup  ...
  • Page 34   Select “Add Assoc.＂ Config. Assoc.   Add Assoc. > and press   key.    Remove Assoc. > 4      Delete Assoc. >   OK to Enter   Assign an “Assoc. ID＂    Add Assoc. (e.g. 001) by using    keys to change your  Assoc. ID (1-255)   number and   keys to    select number position.   ...
  • Page 35 ⇓    Add Assoc.   Press PROG on Pri.   >>>>   e.g. door sensor     Note 1: Your target device must be included in the network before this setup procedure, please refer to [Adding Device to the Network] section.
  • Page 36   Select “Config.  Advanced Setup   Config. Assoc. > Assoc.＂and press      Configuration > 3  key.    Reset to Default >     OK to Enter   Select “Remove    Config. Assoc.   Add Assoc. > Assoc.＂and press      Remove Assoc. > 4 ...
  • Page 37 Press the program/EP    Remove Assoc. button on the primary    device (e.g. door sensor) Press PROG on Pri.   >>>>     e.g. door sensor     ⇓  7    Remove Assoc.   Press PROG on Pri.   >>>>   e.g. door sensor     Note 1: This process will only remove the target device/EP from its assigned association group but will not exclude it from the network.
  • Page 38   Select “Config.  Advanced Setup   Config. Assoc. > Assoc.＂and press      Configuration > 3  key.    Reset to Default >     OK to Enter     Select “Delete Assoc.＂   Config. Assoc.   Add Assoc. > and press   key.    Remove Assoc. >...

  • Page 39: Change Device Configuration

      Note 1: This process will only remove the group devices/EPs from its assigned association group but will not exclude it from the network.     Change Device Configuration    This function is used to modify the parameter of the Z‐Wave device  via the configuration command class.   Look up the Parameter No. and Parameter Value of the target device  from the device user manual before you start the below process.    Step  Setup Key  LCD Indication  Press and hold   keys    Home simultaneously for 3 ...
  • Page 40 Use  keys to change    Configuration your parameter number    and   keys to select  Parameter No (0-255)   number position, press  4       to save the  OK to Save setting.    Use  keys to change    Configuration your parameter value    and   keys to select  Parameter Value   number position, press  +0000000000      to save the  OK to Save 5 ...

  • Page 41: Resetting Your Network

    Resetting Your Network    You can reset your ZRC‐100 to clear all Z‐Wave network and device  information by the following steps:    Step  Setup Key  LCD Indication  Press and hold   keys    Home simultaneously for 3    Device > seconds under the    Scene > Home page.    Comfort >   OK to Enter   ⇓  1    Setup   Add Device >   Delete Device >...

  • Page 42: System Settings

      Reset to Default   Under progress ..      Waiting   ⇓    Reset to Default     Successful!       Note: After reset the remote, each device should individually perform in the section on “Delete device from the network” and “Add device to the network”.
  • Page 43   Select “System  Setup Settings＂and press    Advanced Setup >   System Settings > 2   key.    About >   OK to Enter   Select “LCD    System Settings Contrast ＂and press    LCD Contrast   B.L. Brightness 3   key.    Sleep Timer   OK to Enter  ...

  • Page 44: About Zrc-100

      Press   keys to  Sleep Timer   adjust the sleep timer.  5 sec     8      Control   Note 1: The batteries service life will be shortened if the sleep timer set to higher value. About ZRC‐100   Step  Setup Key  LCD Indication  Press and hold   keys    Home simultaneously for 3 ...

  • Page 45: Z-Wave Network Setup

    Z‐Wave Network Setup  Learning Mode  (Replicating All Network and Device Information from a Primary  Controller to your ZRC‐100)    Your ZRC‐100 can:   • Copy the settings from another Z‐Wave controller.  • Be included into existing Z‐Wave network and act as a secondary  remote controller or back to a new primary remote controller.  • Be excluded from the Z‐Wave network.  Step  Setup Key  LCD Indication  Place the two controllers  1  ‐  close to each other.  Press and hold   keys    Home simultaneously for 3    Device > seconds under the    Scene > Home page.     Comfort >   OK to Enter  ...

  • Page 46: Scan Devices From Network

    Place the two controllers    Learning Mode close to each other.    Learning…     >>>> (LCD display OK if the    learning mode is    successful.  LCD display ERROR if the  4  ⇓  learning mode is    unsuccessful.)  Learning Mode   Learning   >>>>        CAUTION  Scene Controller Configuration Command and Association Command    If scenes are copied to a secondary controller using the replication  function, those scenes cannot be modified using the Scene Controller  Configuration and Association Commands. If modifications are desired, it  is recommended to delete all these scenes from the controller prior to  using the two aforementioned commands.    Scan Devices from network    ...
  • Page 47 To implement this function, your ZRC‐100 is needed to follow below  steps:  Assume all Z‐Wave devices have been added by gateway.  ZRC‐100 should act as a secondary controller (receive all  network and device information from a primary controller),  please refer to “Learning Mode” section in this manual.  Execute the “Scan Devices” function with below steps.  Step  Setup Key  LCD Indication  Press and hold   keys    Home simultaneously for 3    Device > seconds under the    Scene > Home page.     Comfort >   OK to Enter   ⇓  1    Network Setup   Learning Mode >  ...

  • Page 48: Create A Primary Controller

    to previous page when it  ⇓  is completed.    Scan Devices   This will take   ‐ This action may take  from several min few minutes to 1 hour    to one hr! 5/5 depends on how many    devices are in your    network, and it will  erase all previously  stored device names!   ‐ Please make sure  batteries are full before  proceed! Create a Primary Controller  (Transferring Only Network Information to a New Primary Controller)    You can just transfer network information to another remote so that it  will act as a new primary remote and ZRC‐100 will act as a secondary  remote controller. This primary shift is done by following the steps  below.    Step  Setup Key ...

  • Page 49: Create A Secondary Controller

    Select “Create Pri.” then    Network Setup   Learning Mode > press   key.    Scan Devices > 3      Create Pri. >     OK to Enter   Please make sure the    Create Pri. target primary controller    Transferring… is setup to receive    information mode.   >>>>   (e.g. target primary  controller should entry  the “Learning mode＂ ...
  • Page 50 Press and hold   keys    Home simultaneously for 3    Device > seconds under the    Scene > Home page.     Comfort >   OK to Enter   2  ⇓    Network Setup   Learning Mode >   Scan Devices >   Create Pri. >   OK to Enter Select “Create Sec.” ...

  • Page 51: Rediscover Network (N.w.)

    Rediscover Network (N.W.)    During normal operation the network decides the best path to route  signals from one device to another. If devices are moved to different  positions in the installation, it is recommended to rediscover the  network so the routing path will be re‐configured.  Step  Setup Key  LCD Indication  Press and hold   keys    Home simultaneously for 3    Device > seconds under the    Scene > Home page.     Comfort >   OK to Enter   1  ⇓    Network Setup   Learning Mode >   Scan Devices >...

  • Page 52: Delete Dead Node From Network

     Delete Dead Node from Network    Step  Setup Key  LCD Indication  Press and hold   keys    Home simultaneously for 3    Device > seconds under the    Scene > Home page.     Comfort >   OK to Enter   ⇓  1    Network Setup   Learning Mode >   Scan Devices >   Create Pri.

  • Page 53: Listening Mode

    Use   keys to select    Dead Node the dead node device    Dimmer 002   then press   key to    delete it from network. OK to Delete ⇓  4    Dead Node       Note 1: Only the Primary Controller can be used to include or delete devices from a network. It is recommended that you mark the primary controller for each network for ease in modifying your network.
  • Page 54 ⇓    Network Setup   Learning Mode >   Scan Devices >   Create Pri. >   OK to Enter Select “Listening Mode”    Network Setup   Listening Mode > and press   key.    3          OK to Enter    ...

  • Page 55: Wireless Information

    Wireless Information    This device has an open‐air line‐of‐sight transmission distance of 25m  which complies with the Z‐Wave standards. Performance can vary  depending on the amount of objects in between Z‐Wave devices such  as walls and furniture. Every Z‐Wave device set up in your network will  act as a signal repeater allowing devices to talk to each other and find  alternate routes in the case of a reception dead spot.  Radio frequency limitations:  Each wall or object (i.e.: refrigerator, bookshelf, large TV, etc)  can reduce the maximum range of 20m by up to 20 to 30%.  Plasterboard and wooden walls block less of the radio signal  then concrete, brick or tile walls which will have more of an effect  on signal strength.  Wall mounted Z‐Wave devices will also suffer a loss of range if  they are housed in metal junction boxes which could also reduce  the range by up to 20 to 30%.    Maintenance    Do not expose your unit to dust, strong sunlight, humidity, high  temperatures or mechanical shocks.  Do not use old and new batteries together as old batteries tend to  leak.  Do not use corrosive or abrasive cleansers on your unit.  Keep the unit dust free by wiping it with a soft, dry cloth.  Do not disassemble your unit, it contains no user‐serviceable  parts.        Frequently asked questions    Q  Why won’t my remote work with the Z‐Wave devices I  purchased from another country?  A  Due to different countries regulations Z‐Wave products from  different regions are set to different frequencies. Before  purchasing new devices make sure you have checked that the  device is compatible in your region.  ...
  • Page 56 Q  What can the ZRC‐100 do for me?  A  A single Z‐Wave network can include 232 nodes. If necessary,  more than one network can be bridged to extend the number of  nodes further, although this is normally not needed in a  residential environment.      The total number of controllable End‐point (EP) / device / sensor  is 128 items which is listed on the “Device” and “Sensor” page.  ZRC‐100 also supports 6 thermostats which are listed on the  “Comfort” page. You can control up to 12 scenes (Scene On/Off)  with your ZRC‐100. Each Scene supports up to 32 Z‐Wave devices  or End‐point (EP).    It is able to control the Z‐Wave lighting devices (Dimmer or Switch)  with multi‐channel, window shades, thermostats, Z‐Wave to AC IR  extender and door lock. Also, it is support Multi‐level Sensor and  that can show the current room temperature on the screen.  Q  If my Z‐Wave devices had already added into my Z‐Wave  gateway (primary controller) network, what should I do for my  ZRC‐100? How to copy my scenes settings to my ZRC‐100?  A    Your ZRC‐100 can act as a secondary controller with network  information about other devices and scenes setting acquired from  your gateway (primary controller).       Please refer to user manual with below steps:  ZRC‐100 should enter the “Learning Mode＂[step of C1]  (Replicating All Network and Device Information from a  Primary Controller to your ZRC‐100),  for details please refer  to ZRC‐100 user manual.  ii) Make sure the gateway scenes were mapped to your Scene  ID number and activated event for Scene Controller. You may  need to setup the trigger settings on gateway before next  steps.  iii) Gateway should enter the “Inclusion Mode＂to add the ...
  • Page 57 ZRC‐100 if you want to use ZRC‐100 to control them  individually.  Q  Can I include all Z‐Wave devices from the network by ZRC‐100  and no need to click the PROG button for each device?  A    Yes! ZRC‐100 provides a useful function which is “Scan Devices”  that allows rediscovering all Z‐Wave devices from the network.      Please refer to user manual with below steps:  Assume all Z‐Wave devices have been added by gateway.  ZRC‐100 should act as a secondary controller [step of C1].  iii) Execute the “Scan Devices” function [step of C2].      ZRC‐100 will rediscover Z‐Wave devices from the network,  discovered devices will be re‐assigned to their default  categories (Devices, Comforts and Sensors), and names will  be re‐assigned with default naming in ascending order.  - This action may take few minutes to 1 hour depends on how many devices are in your network, and it will erase all previously stored device names! - Please make sure batteries are full before proceed!  ...
  • Page 58 In this case, the multi-channel device can only be individually controlled by ZRC-100 under Device Menu, it can not be individually assigned to different scenes, and neither can it be associated to primary sensors (e.g. door/window sensor).

  • Page 59: Technical Specifications

      Q  Why do I need a different module for outdoor lighting?  A  The outdoor module is designed to withstand various weather  conditions including heat, rain and snow.    Q  If I lost my ZRC‐100 will I also lose my settings?  A  Yes and no, if you lose your primary ZRC‐100 you will need to add  all the Z‐Wave devices to your new primary remote again. If you  lose the secondary one you can replicate all the Z‐Wave setup  information from your primary remote onto a new secondary  remote.     Q  Can the ZRC‐100 also operate Zigbee products?  A  The ZRC‐100 is not compatible with any Zigbee product.      Technical Specifications    BW8380US (ZRC‐100US)  BW8380EU (ZRC‐100EU)  BW8380CN (ZRC‐100CN)  Model No.  BW8380AU (ZRC‐100AU)  BW8380BR (ZRC‐100BR)  BW8380IN (ZRC‐100IN)  908.4MHz (ZRC‐100US)  868.4MHz (ZRC‐100EU)  868.4MHz (ZRC‐100CN)  RF Frequency  921.4MHz (ZRC‐100AU)   921.4MHz (ZRC‐100BR)  865.2MHz (ZRC‐100IN)  FSTN Positive Transflective  LCD  128x64 dots at A.A.= 35.8x21.7mm ...

  • Page 60: Checking Accessories

    Checking Accessories  After opening the cover of the packing box, check that the following  accessories are included.   • ZRC‐100 Z‐Wave Remote Controller  • ZRC‐100 Quick Setup Guide  • ZRC‐100 User Manual (download from our website)  • Warranty sheet  FCC Notice  This device complies with Part 15 of the FCC rules. Operation is  subject to the following two conditions:   (1) this device may not cause harmful interference, and   (2) this device must accept any interference received, including  interference that may cause undesired operation.    NOTE: This equipment has been tested and found to comply with the  limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.  These limits are designed to provide reasonable protection against  harmful interference in a residential installation. This equipment  generates, uses and can radiate radio frequency energy and, if not  installed and used in accordance with the instructions, may cause  harmful interference to radio communications. However, there is no  guarantee that interference will not occur in a particular installation. If  this equipment does cause harmful interference to radio or television  reception, which can be determined by turning the equipment off and  on, the user is encouraged to try to correct the interference by one or  more of the following measures:  Reorient or relocate the receiving antenna.  Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from  that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help.    Notice: Changes or modifications to this unit not expressly approved  by the party responsible for compliance could void the user authority  to operate the equipment.    Warnings ...

  • Page 61: Caution

    government for information regarding the collection systems  available.  There is no user serviceable parts in this unit.  The socket‐outlet shall be installed near the equipment and shall be  easily accessible.  Use only power supplies listed in the user instructions.    Exercise extreme caution when using Z‐Wave devices to control  appliances. Operation of the Z‐Wave device may be in a different  room then the controlled appliances, also an unintentional activation  may occur if the wrong button on the remote is pressed. Z‐Wave  devices may automatically be powered on due to timed event  programming. Depending upon the appliance, these unattended or  unintentional operations could possible result in a hazardous  condition. For these reasons we recommend the following:  Do not include Z‐Wave devices to control electric heaters or other  appliances which may present a hazardous condition due to an  unattended or unintentional or automatic power on control.     Caution  Risk of explosion if battery is replaced by an incorrect type.  Dispose of used batteries according to the instructions.                               Printed in China            F820‐8380‐0100...
