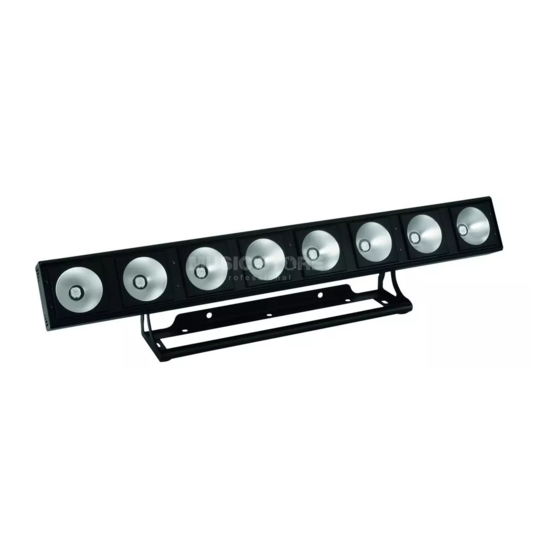

Summary of Contents for EuroLite LED PMB-8 COB
- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED PMB-8 COB 3200K 30W Bar Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51930291 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/25 00068759.DOC, Version 1.1... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED PMB-8 COB 3200K 30W Leiste entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Page 6: Gerätebeschreibung
5. LCD Anzeige mit Bedientasten 6. DMX IN, 3-Polig 7. DMX OUT, 3-Polig 8. DMX IN, 5-Polig 10. DMX OUT, 5-Polig INSTALLATION Die LED PMB-8 COB 3200K 30W Leiste kann sowohl hängend als auch stehend installiert werden. 6/25 00068759.DOC, Version 1.1... -
Page 7: Überkopfmontage
Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Page 8: Bodenbefestigung
Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! -
Page 9: Anschluss An Den Dmx-512 Controller
Anschluss an den DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Page 10: Bedienung
STAND ALONE-MODE Interne Programme Ein Chaser ist eine Aneinanderreihung von verschiedenen Steps, die nacheinander in einer Schleife abgespielt werden. Mit der LED PMB-8 COB 3200K 30W Leiste lassen sich bis zu 8 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE Taste um den internen Programm Modus zu wählen. Wählen Sie den gewünschten Chaser (P01 –... -
Page 11: Dmx Mode
Bitte drücken Sie nochmal die ENTER Taste zur Bestätigung, und um einen DMX Kanal Modus auswählen. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LED PMB-8 COB 3200K 30W Leiste über Ihren Controller ansteuern. DMX Channel Auswahl : Auswählen eines DMX Kanal Modus bis zu 11 Kanal Belegung Nachdem Sie die gewünschte Adresse(n) ausgewählt und ENTER gedrückt haben, können Sie nun einen... - Page 12 Die LEDs des Gerätes sind in jeweils 8 Spots (Segmente) aufgeteilt, die in den folgenden 3 verschieden Modi gesteuert werden können. 1-Kanal-Modus : Alle 8 Segmente werden zusammen gesteuert Wert Dimmer 000 -255 0-100 % Zunehmende Helligkeit 8-Kanal-Modus : Jedes Segment wird einzeln gesteuert Kanal: Wert: Funktion:...
-
Page 13: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Page 14: Technische Daten
Abstrahlwinkel der LEDs: ca. 60° Maße (LxBxH): 150 x 880 x 165 mm Gewicht: 7,7 kg Zubehör: Best.Nr.: EUROLITE TPC-10 Klammer, schwarz 59006858 Saveking Sicherungsseil 3x600 schwarz 58010252 EUROLITE LED PC-Control 512 58010252 EUROLITE LED PC-Control 1024 51860160 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Page 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PMB-8 COB 3200K 30W Bar. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 16: Operating Determinations
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. - Page 17 This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
-
Page 18: Description Of The Device
9. DMX IN, 5-pin 10. DMX OUT, 5-pin INSTALLATION The LED PMB-8 COB 3200K 30W Bar can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! - Page 19 The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. When rigging, derigging or servicing the device staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden.
-
Page 20: Floor Mounting
A safety bond which already held the strain of a crash or which is defective must not be used again. Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws. Floor Mounting Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. -
Page 21: Connection Between Devices
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the LED PMB-8 COB 3200K 30W to the mains, it starts running. The LC display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. -
Page 22: Stand Alone-Mode
Internal programs A chaser is a sequence of different steps that will be called up one after another in a continuous loop. With the LED PMB-8 COB 3200K 30W Bar, you can select up to 8 different chasers. Selecting a chaser Press the MODE button to select the internal program mode. -
Page 23: Dmx Mode
Please press the ENTER button again to confirm and to select a DMX Channel Mode. Controlling: After having addressed the LED PMB-8 COB 3200K 30W Bar, you may now start operating it via your lighting controller. DMX Channel Selection : Choosing a DMX Channel Mode up to 11 Channal Occupation After having set the desired addresses and pressed ENTER, you can now choose a DMX Channel Mode. -
Page 24: Cleaning And Maintenance
11-Channel Mode: All 8 segments can be controlled with one another CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 11 Spot 1 Spot 2 Spot 3 Spot 8 0 - 24 Dimmer Master Dimmer (0-255) Flash (0 - 255) 25 - 49... -
Page 25: Technical Specifications
Beam angle: approx. 60° Dimensions (LxWxH): 150 x 880 x 165 mm Weight: 7.7 kg Accessories: No.: EUROLITE TPC-10 Coupler, black 59006858 Saveking Safety bond 3x600 black 58010252 EUROLITE LED PC-Control 512 58010252 EUROLITE LED PC-Control 1024 51860160 Please note: Every information is subject to change without prior notice. 25.07.2012 ©...
