Decimator MD-HX Operating Manual

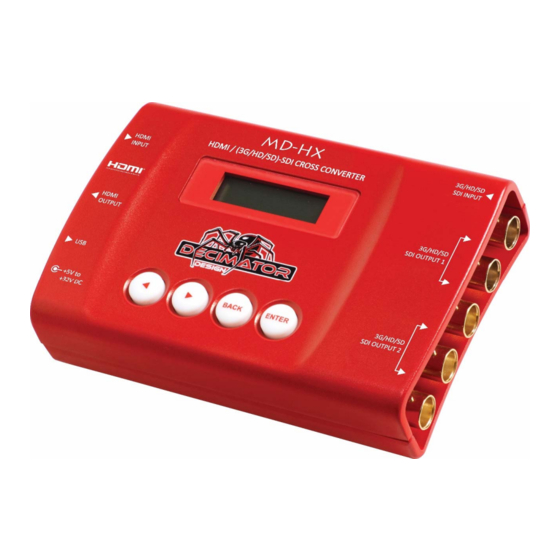

Hdmi (3g,hd,sd) to sdi cross converter with scaling and frame rate conversion
Hide thumbs Also See for MD-HX:

Advertisement

Table of Contents




HDMI / (3G/HD/SD)‐SDI CROSS CONVERTER
with Scaling and Frame Rate Conversion
OPERATING MANUAL









Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MD-HX and is the answer not in the manual?

Questions and answers

Related Manuals for Decimator MD-HX

Summary of Contents for Decimator MD-HX

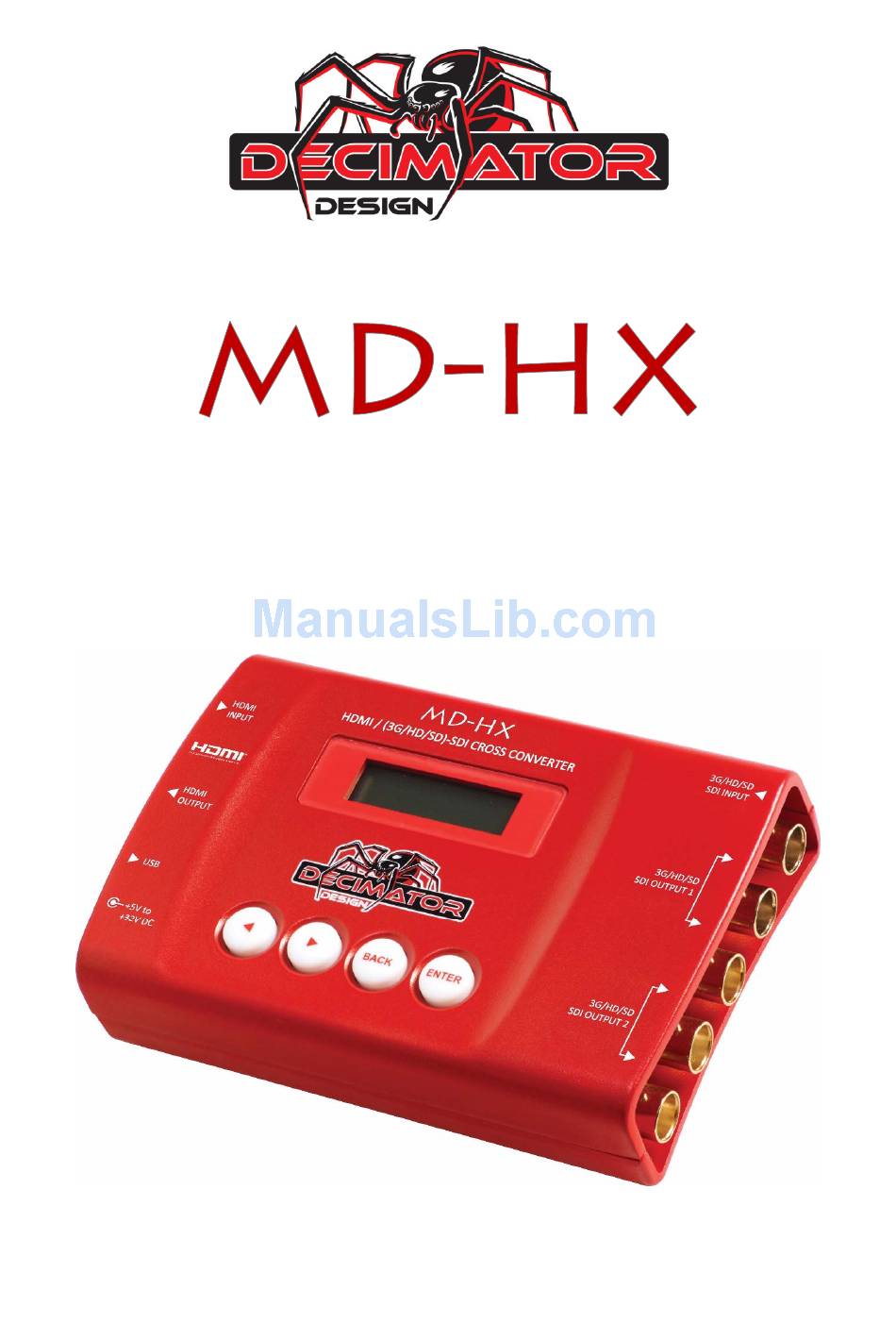

  • Page 1         HDMI / (3G/HD/SD)‐SDI CROSS CONVERTER  with Scaling and Frame Rate Conversion    OPERATING MANUAL             ...
  • Page 2  Audio Pair Rearrangement   Robust Aluminium Case   USB port for control and firmware updates   New Metal Thread Locking DC Power Socket   Power Supply, HDMI Cable and USB Cable                                                        MD‐HX OPERATING MANUAL VERSION 1.3  Copyright © 2015 Decimator Design Pty Ltd, Sydney, Australia  E&OE...
  • Page 3 Flow Chart      MD‐HX OPERATING MANUAL VERSION 1.3  Copyright © 2015 Decimator Design Pty Ltd, Sydney, Australia  E&OE...
  • Page 4 SDI OUT SOURCE SDI IN Parameter Window  When highlighted in the Main Menu, press the ENTER button to enter this sub‐menu.    Press the < and > buttons to move left or right respectively through the 8 menus below and press the BACK  button to go back to the Main Menu when finished.  The current value for each Sub Menu is shown in the Parameter Window.     1. Control / SDI OUT SOURCE (Parameter)  This is the current source for the SDI output.  When the sub menu is highlighted, press ENTER to toggle through the following sources:  1.) SDI IN  2.) HDMI IN  Output from Scaler  3.) Scaler        2. Control / HDMI OUT SOURCE (Parameter)  This is the current source for the HDMI output.  When the sub menu is highlighted, press ENTER to toggle through the following sources:  1.) SDI IN  2.) HDMI IN  Output from Scaler  3.) Scaler          MD‐HX OPERATING MANUAL VERSION 1.3  Copyright © 2015 Decimator Design Pty Ltd, Sydney, Australia  E&OE...
  • Page 5 8. White    7. Control / 3G Output is B (Parameter)  This determines if the 3G‐SDI output level is B instead of A.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) No  2.) Yes    8. Control / Output 1 is loop (Parameter)  This determines if output 1 is an active loop copy of input 1 or the same as output 2.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) No  2.) Yes    Scaling: (Has SUB‐MENUs)    Main Menu <==  Scaling Sub Menu  Output Format HD 1080i59.94 Parameter Window    When highlighted in the Main Menu, press the ENTER button to enter this sub‐menu.    Press the < and > buttons to move left or right respectively through the 9 menus below and press the BACK  button to go back to the Main Menu when finished.  The current value for each Sub Menu is shown in the Parameter Window.           MD‐HX OPERATING MANUAL VERSION 1.3  Copyright © 2015 Decimator Design Pty Ltd, Sydney, Australia  E&OE...
  • Page 6 26. IN=4:3 with 16:9 LB,OUT=14:9 with 16:9 LB  11. IN=16:9 with 4:3 PB,OUT=14:9 with 4:3 ZM  27. IN=4:3 with 16:9 LB,OUT=14:9 with 16:9 CC  12. IN=14:9 FS,OUT=16:9 with 14:9 PB  28. IN=4:3 with 16:9 LB,OUT=4:3 with 16:9 CC  13. IN=14:9 FS,OUT=4:3 with 14:9 LB  29. IN=4:3 with 14:9 LB,OUT=16:9 with 14:9 PB  14. IN=14:9 FS,OUT=4:3 with 14:9 CC  30. IN=4:3 with 14:9 LB,OUT=4:3 with 14:9 CC  15. IN=14:9 FS,OUT=16:9 with 14:9 ZM  31. IN=4:3 with 14:9 LB,OUT=16:9 with 14:9 ZM  16. IN=14:9 with 4:3 PB,OUT=16:9 with 4:3 PB      3. Scaling / SD2HD ASPECT (Has SUB‐MENU with parameter)  This is the aspect ratio conversion used when the Scaler is converting SD to HD.  When the sub menu is highlighted, press the ENTER button to enter this sub‐menu.  Press the < and > buttons to move left or right through the 11 aspect ratio conversions listed below and the  BACK button to leave this SUB‐MENU.  1. ANAMORPHIC (IN and OUT have same aspect)  7. IN=14:9 with 4:3 PB,OUT=16:9 with 4:3 ZM  2. IN=16:9 with 14:9 PB,OUT=16:9 with 14:9 ZM  8. IN=4:3 FS,OUT=16:9 with 4:3 PB  3. IN=16:9 with 4:3 PB,OUT=16:9 with 4:3 ZM  9. IN=4:3 FS,OUT=16:9 with 4:3 ZM  4. IN=14:9 FS,OUT=16:9 with 14:9 PB  10. IN=4:3 with 14:9 LB,OUT=16:9 with 14:9 PB  5. IN=14:9 FS,OUT=16:9 with 14:9 ZM  11. IN=4:3 with 14:9 LB,OUT=16:9 with 14:9 ZM  6. IN=14:9 with 4:3 PB,OUT=16:9 with 4:3 PB                MD‐HX OPERATING MANUAL VERSION 1.3  Copyright © 2015 Decimator Design Pty Ltd, Sydney, Australia  E&OE...
  • Page 7   7. Scaling / Horz Filter (Parameter)  This indicates the level of the horizontal anti‐aliasing filter prior to the Scaler.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) Auto  2.) None  3.) Low  4.) Medium  5.) High    8. Scaling / Horizontal Flip (Parameter)  This flips the image horizontally.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) No  2.) Yes    9. Scaling / Vertical Flip (Parameter)  This flips the image vertically.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) No  2.) Yes                MD‐HX OPERATING MANUAL VERSION 1.3  Copyright © 2015 Decimator Design Pty Ltd, Sydney, Australia  E&OE...
  • Page 8 (default for SDI Out Pair 3 and HDMI Out Pair 3)  4.) Group 2 Pair 2  (default for SDI Out Pair 4 and HDMI Out Pair 4)  5.) Group 3 Pair 1  (default for SDI Out Pair 5)  6.) Group 3 Pair 2  (default for SDI Out Pair 6)  7.) Group 4 Pair 1  (default for SDI Out Pair 7)  8.) Group 4 Pair 2  (default for SDI Out Pair 8)  9.) Off                                        MD‐HX OPERATING MANUAL VERSION 1.3  Copyright © 2015 Decimator Design Pty Ltd, Sydney, Australia  E&OE...
  • Page 9 When the sub menu is highlighted, press ENTER to toggle through the following times:  1.) 5 seconds  2.) 15 seconds  3.) 30 seconds  4.) 1 minute  5.) 5 minutes  6.) 10 minutes  7.) 30 minutes  8.) Never    4. SETUP / AUTO SAVE (Parameter)  This parameter will determine if any changes will be saved to memory when changes are made.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) Yes  2.) No                          MD‐HX OPERATING MANUAL VERSION 1.3  Copyright © 2015 Decimator Design Pty Ltd, Sydney, Australia  E&OE...
  • Page 10 SERVICE WARRANTY    Decimator  Design  warrants  that  this  product  will  be  free  from  defects  in  materials  and  workmanship  for  a  period of 36 months from the date of purchase.  If this product proves to be defective within this  warranty  period, Decimator Design, at its discretion, will either repair the defective product without charge for parts and  labour, or will provide a replacement product in exchange for the defective product.    In order to service under this warranty, you the Customer, must notify Decimator Design of the defect before  the expiration of the warranty period and make suitable arrangements for the performance of service.  The  Customer shall be responsible for packaging and shipping the defective product to a designated service centre  nominated by Decimator Design, with shipping charges prepaid.  Decimator Design shall pay for the return of  the product to the Customer if the shipment is to a location within the country in which the Decimator Design  service centre is located.  The Customer shall be responsible for paying all shipping charges, insurance, duties,  taxes, and any other charges for products returned to any other location.    This  warranty  shall  not  apply  to  any  defect,  failure  or  damage  caused  by  improper  use  or  improper  or ...
