Metabo Pistol Grip Air Screwdriver DS 1610 Operating Instructions Manual

Drehschrauber DS 1610

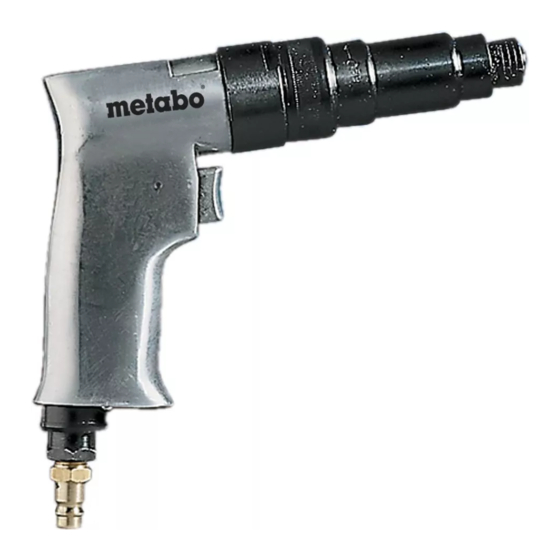

Pistol Grip Air Screwdriver DS 1610
Produkthaftung/Garantie
Nicht aufgeführte Arbeiten und Einsatzmöglichkeiten bedürfen der schriftlichen Genehmigung der Firma
Metabowerke GmbH, Business Unit Beckum, Daimlerstraße 1, 1352, 49703 Meppen.
Bewahren Sie alle mit diesem Gerät gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können.
Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.
Bitte melden Sie sich mit Garantieansprüchen bei Ihrem Fachhändler.
Garantiearbeiten werden grundsätzlich durch uns oder von uns autorisierten Servicestellen durchgeführt.
Außerhalb der Garantiezeit können Sie Reparaturen durch entsprechende Fachfirmen ausführen lassen.
Bitte Reparaturrechnungen verwahren.
Sicherheitshinweise
Tragen Sie immer entsprechende Sicherheitskleidung.
Vor öffnen des Gerätes unbedingt Druckluftschlauch abnehmen.
Den angegebenen Betriebsdruck nicht überschreiten.
Der Schalldruckpegel am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutz-
maßnahmen für den Bedienenden erforderlich.
Inbetriebnahme
Vor Inbetriebnahme ist sicherzustellen, daß die Druckluftleitung kein Kondenswasser enthält. Stark verrostete
Schrauben sollten vor dem Lösen mit rostlösungsmittel behandelt werden.
Luftversorgung
Der Arbeitsdruck für dieses Werkzeug sollte 6 bar nicht überschreiten. Ein höherer Arbeitsdruck sowie unsau-
bere Druckluft verkürzen die Lebensdauer und können unter Umständen zu gefährlichen Situationen führen.
Kondenswasser in den Luftleitungen verursacht Schäden am Druckluftwerkzeuge. Druckbehälter täglich ent-
wässern. Filter im Lufteinlaß mindestens wöchentlich reinigen. Es wird empfohlen dem Gerät einen Druck-
minderer mit Wasserabscheider und einen Öler vorzuschalten.
Wartung
Täglich vor Arbeitsbeginn einige Tropfen Pneumatiköl in den Lufteinlaß geben. Die Ölmenge im Gehäuse des
Gerätes sollte monatlich überprüft werden. Das Gehäuse des Drehschraubermotors sollte immer zur Hälfte mit
Öl gefüllt sein. Druckbehälter und Wasserabscheider regelmäßig entwässern.
Technische Daten
Max. Schraubendurchmesser:
max. Drehmoment:
Arbeitsdruck:
Luftverbrauch:
Anschlußgewinde:
Empfohlene Schlauchgröße:
Gewicht:
Schalldruckpegel LP
Bedienenden in Anlehnung an DIN 45 635 ff
04/08 - 2.1
Betriebsanleitung
Operating Instructions
Best.-Nr. Art.-Nr.: 090 101 2440
am Ohr des
A
DS 1610
6,5 mm
10 Nm
6 bar
200 l/min
1/4"
9 mm Innen-Ø
1,3 kg
92 dB
Art.-Nr.: 115 116 0715
