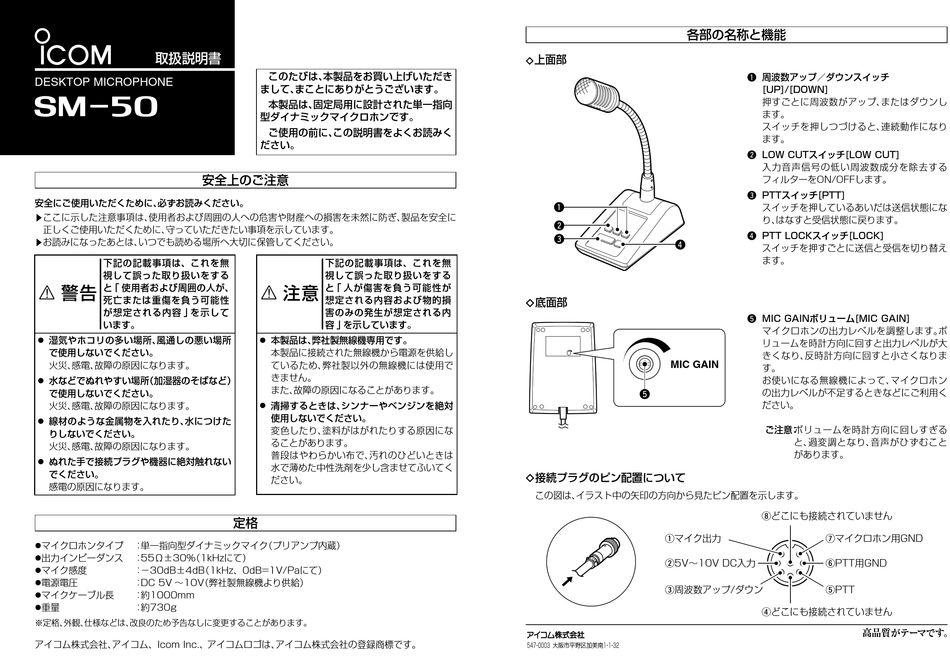

取扱説明書
DESKTOP MICROPHONE
SM-50
安全上のご注意
安全にご使用いただくために、 必ずお読みください。
こ こに示した注意事項は、 使用者および周囲の人への危害や財産への損害を未然に防ぎ、 製品を安全に
▶
正しくご使用いただくために､守っていただきたい事項を示しています｡
お 読みになったあとは、 いつでも読める場所へ大切に保管してください。
▶
下記の記載事項は、これを無
視して誤った取り扱いをする
R 警告
と ｢ 使用者および周囲の人が、
死亡または重傷を負う可能性
が想定される内容 ｣ を示して
います。
  湿 気やホコリの多い場所、 風通しの悪い場所
で使用しないでください。
火災、 感電、 故障の原因になります。
  水 などでぬれやすい場所 （加湿器のそばなど）
で使用しないでください。
火災、 感電、 故障の原因になります。
  線 材のような金属物を入れたり、 水につけた
りしないでください。
火災、 感電、 故障の原因になります。
  ぬ れた手で接続プラグや機器に絶対触れない
でください。
感電の原因になります。
マイクロホンタイプ ： 単一指向型ダイナミックマイク （プリアンプ内蔵）
出力インピーダンス ： 55Ω±30% （1kHzにて）
マイク感度 ： －30dB±4dB （1kHz、0dB=1V/Paにて）
： DC 5V ～10V （弊社製無線機より供給）
電源電圧
： 約1000mm
マイクケーブル長
重量 ： 約730g
※定格、 外観、 仕様などは、 改良のため予告なしに変更することがあります。
アイコム株式会社、 アイコム、Icom Inc.、 アイコムロゴは、 アイコム株式会社の登録商標です。
このたびは、 本製品をお買い上げいただき
まして、 まことにありがとうございます。
本製品は、 固定局用に設計された単一指向
型ダイナミックマイクロホンです。
ご使用の前に、 この説明書をよくお読みく
ださい。
下記の記載事項は、これを無
視して誤った取り扱いをする
R 注意
と ｢ 人が傷害を負う可能性が
想定される内容および物的損
害のみの発生が想定される内
容 ｣ を示しています。
  本 製品は、 弊社製無線機専用です。
本 製品に接続された無線機から電源を供給し
ているため、 弊社製以外の無線機には使用で
きません。
また、 故障の原因になることがあります。
 清 掃するときは、 シンナーやベンジンを絶対
使用しないでください。
変 色したり、 塗料がはがれたりする原因にな
ることがあります。
普 段はやわらかい布で、 汚れのひどいときは
水で薄めた中性洗剤を少し含ませてふいてく
ださい。
定格
各部の名称と機能
D 上面部
q
w
e
r
底面部
D
MIC GAIN
t
接続プラグのピン配置について
D
この図は、 イラスト中の矢印の方向から見たピン配置を示します。
qマイク出力
w5V∼10V DC入力
e周波数アップ/ダウン
547ｰ0003 大阪市平野区加美南 1ｰ1ｰ32
q 周波数アップ／ダウンスイッチ
[UP]/[DOWN]
押 すごとに周波数がアップ、 またはダウンし
ます。
ス イッチを押しつづけると、 連続動作になり
ます。
w LOW CUTスイッチ[LOW CUT]
入 力音声信号の低い周波数成分を除去する
フィルターをON/OFFします。
e PTTスイッチ[PTT]
ス イッチを押しているあいだは送信状態にな
り、 はなすと受信状態に戻ります。
r PTT LOCKスイッチ[LOCK]
ス イッチを押すごとに送信と受信を切り替え
ます。
t MIC GAINボリューム[MIC GAIN]
マ イクロホンの出力レベルを調整します。 ボ
リュームを時計方向に回すと出力レベルが大
きくなり、 反時計方向に回すと小さくなりま
す。
お 使いになる無線機によって、 マイクロホン
の出力レベルが不足するときなどにご利用く
ださい。
ご注意 ： ボリュームを時計方向に回しすぎる
と、 過変調となり、 音声がひずむこと
があります。
iどこにも接続されていません
uマイクロホン用GND
yPTT用GND
tPTT
rどこにも接続されていません
