INSTALACIÓN PASO 9

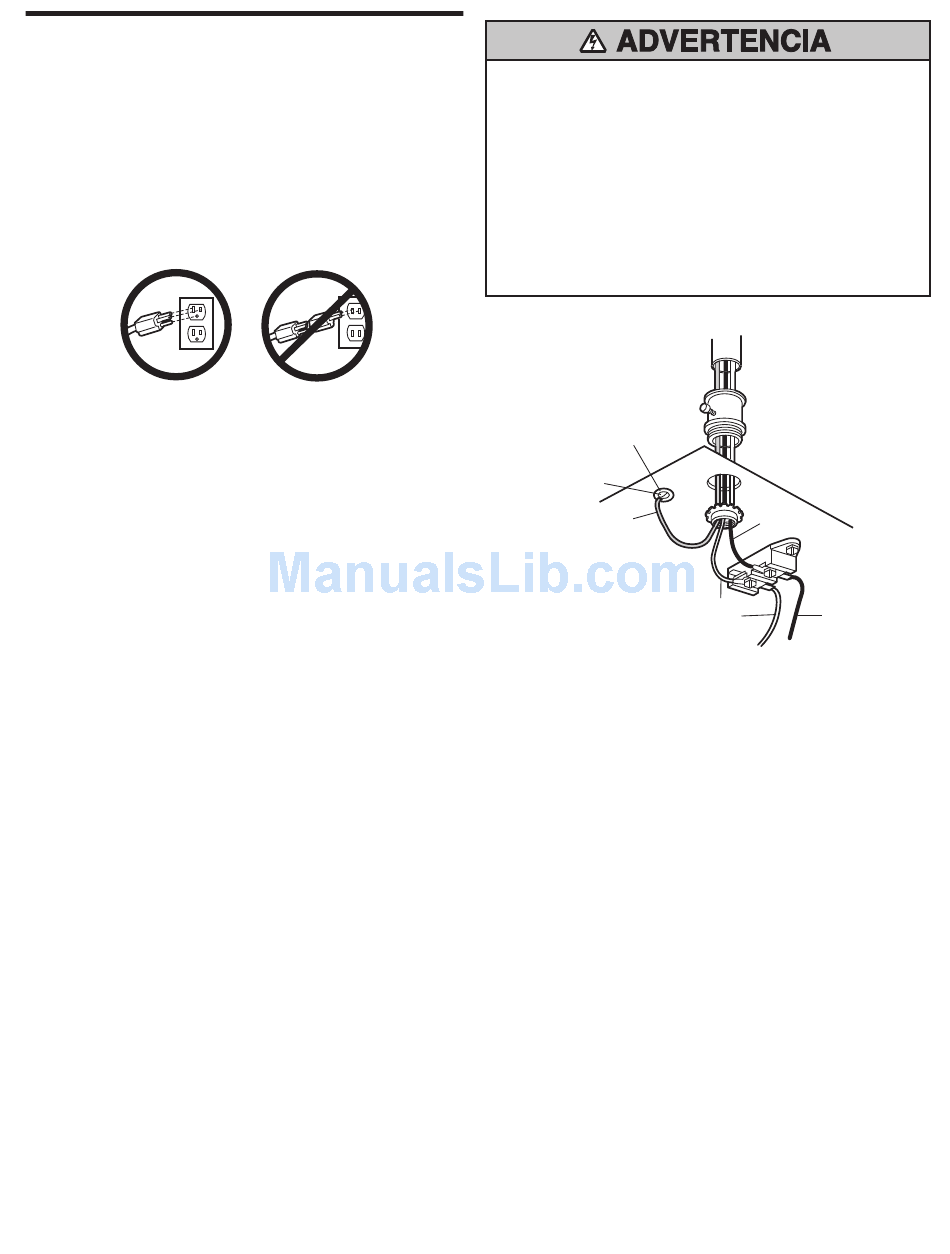

Requisitos para la instalación eléctrica
Para evitar problemas con la instalación, no opere el
abre-puertas de garaje ahora.
Para reducir el riesgo de choque eléctrico, su abre-puertas de garaje
viene con una clavija de conexión a tierra de tres patas. Esta clavija sólo
se puede conectar a una toma de corriente puesta a tierra y con tres
entradas. Si la clavija no entra en la toma de corriente que usted tiene,
diríjase a un electricista profesional para que instale la toma de corriente
correcta.
CORRECTO
Si la reglamentación local exige que su abre-puertas tenga cableado
permanente, siga los siguientes pasos.
Para conectar el abre-puertas a la corriente eléctrica de forma
permanente a través del orificio de 22 mm localizado en la parte
superior del motor:
• Quite los tornillos de la tapa del abre-puertas y deje la cubierta hacia
un lado.
• Quite el cable de tres entradas.
• Conecte el cable (línea) negro al tornillo del terminal de cobre, el
cable blanco (neutral) al tornillo del terminal color plata, y el cable a
tierra al tornillo verde de la puesta a tierra. El abre-puertas debe de
estar puesto a tierra.
• Vuelva a poner la tapa.
Para evitar problemas con la instalación, no opere el
abre-puertas de garaje ahora.
INCORRECTO
Para evitar la posibilidad de una LESIÓN GRAVE o INCLUSO LA
MUERTE por electrocución o incendio:
• Asegúrese de que el abre-puertas no esté conectado a la energía
eléctrica y desconecte la alimentación eléctrica al circuito ANTES de
quitar la cubierta para establecer la conexión del cableado
permanente.
• Tanto la instalación como el cableado de la puerta de garaje DEBEN
cumplir con TODOS los códigos locales eléctricos y de
construcción.
• NUNCA use una extensión ni un adaptador de dos hilos, tampoco
modifique la clavija para poder enchufarla. Asegúrese de que el
abre-puertas esté puesto a tierra.
CABLEADO
PERMANENTE
Lengüeta de tierra
Tornillo de
tierra (verde)
Alambre
a tierra
24
Alambre
negro
Alambre Alambre
blanco negro
