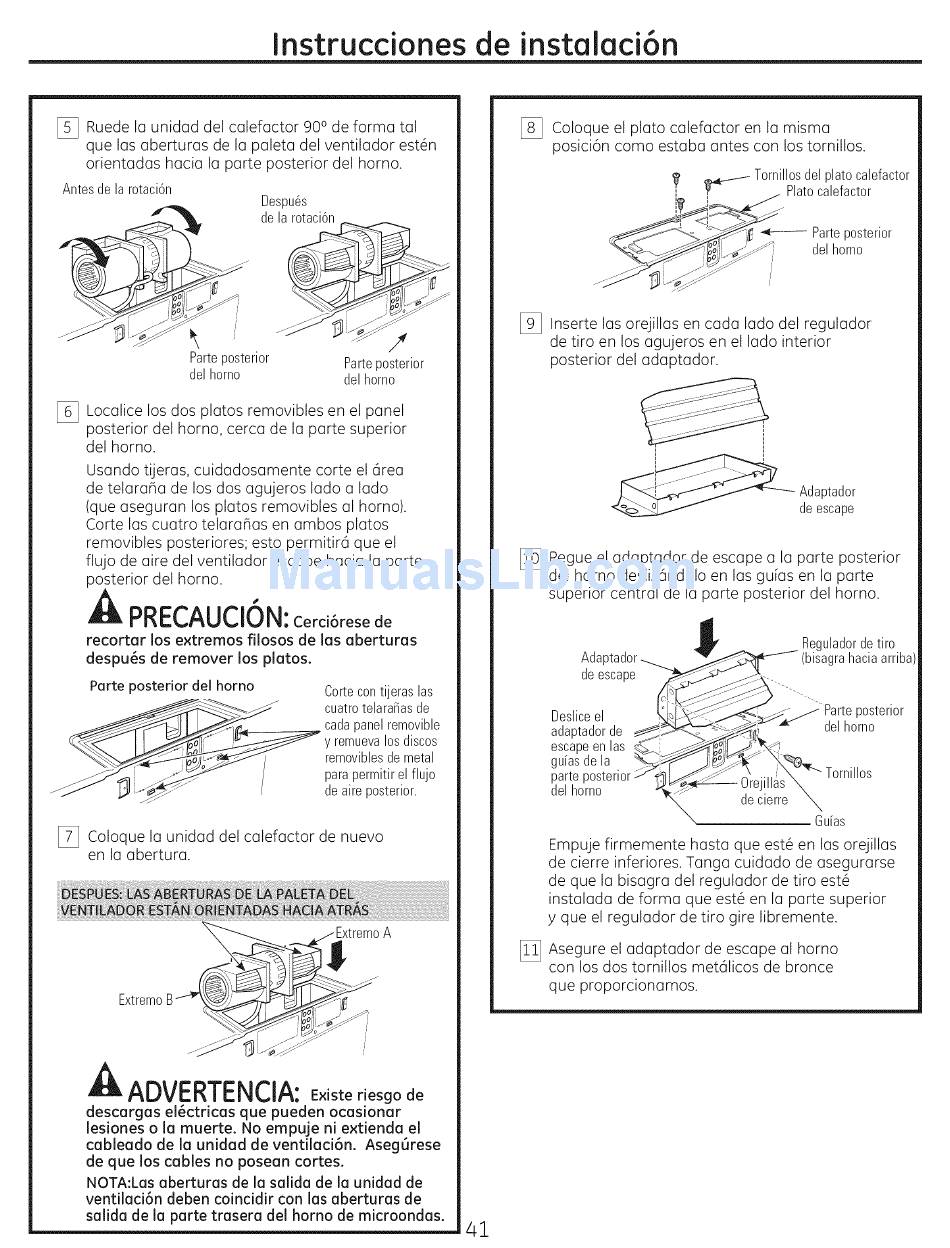

Instrucciones de instalaci6n
[_3 Ruede la unidad del calefactor 900 de forma tal
que las aberturas de la paleta del ventilador est6n
orientadas hacia la parte posterior del horno.
Antes de la rotaci6n
Despu6s
de la rotaci6n
_jJ"
Parte posterior Parte posterior
delhomo delhomo
%
Localice los dos platos removibles en el panel
posterior del horno, cerca de la parte superior
del horno.
Usando tUeras, cuidadosamente carte el 6rea
de telaraha de los dos agujeros lado a lado
(que aseguran los platos removibles al homo).
Carte las cuatro telarahas en ambos platos
removibles posteriores; esto permitir6 que el
flujo de aire del ventilador escape hacia la porte
posterior del horno.
A "
PRECAUCION: Cerd6rese de
recortar los e×tremos filosos de las aberturas
despu6s de remover los platos.
Parte posterior det homo
Cartecontijeras las
cuatrotelara_ias de
cadapanelremovible
y remuevalos discos
removiblesde metal
para permitirel flujo
de aire _osterior.
[_
Coloque la unidad del calefactor de nuevo
en la abertura.
Extreme B
A
ADVERTENCIA:E×iste r,esgo de
descargas el6ctricas que pueden ocasionar
lesiones o la muerte. No empuje ni extienda el
cableado de la unidad de ventilaci6n. Aseg6rese
de que los cables no posean cortes.
NOTA:Las aberturas de la salida de la unidad de
ventilaci6n deben coincidir con las aberturas de
salida de la parte trasera del homo de microondas.
al
[_ Coloque el plato calefactor en la misma
posici6n coma estaba antes con los tornillos.
Tornillos d elplatocalefactor
_ Platocalefactor
Parte posterior
delhomo
[_ Inserte las orejillas en cada lado del regulador
de tiro en los agujeros en el lado interior
posterior del adaptador.
I
_- Adaptador
<_o_-_ deescape
[_ Pegue el adaptador de escape a la parte posterior
del homo desliz6ndolo en las gu[as en la parte
superior central de la parte posterior del horno.
Adaptador
de escape
Desliceel
adaptadorde
escapeen las
gu[asde la \_-.
parteposterior
del homo
J Regulador de tiro
_ (bisagra hacia arriba
_ ........... "'"
Parte osterior
" de,
_ Orejillas _
de cierre \
Guias
Empuje firmemente hasta que est6 en las orejillas
de cierre inferiores. Tanga cuidado de asegurarse
de que la bisagra del regulador de tiro est6
instalada de forma que est6 en la parte superior
y que el regulador de tiro gire libremente.
[_ Asegure el adaptador de escape al homo
con los dos tornillos met61icos de bronce
que proporclonamos.
